Les charges RF peuvent-elles être utilisées dans les réseaux d’adaptation d’impédance RF ?

Dans le domaine de l'ingénierie des radiofréquences (RF), l'adaptation d'impédance est un concept essentiel qui garantit un transfert de puissance maximal entre une source et une charge. Les charges RF, quant à elles, sont des composants conçus pour absorber l’énergie RF sans la réfléchir. Une question courante qui se pose est de savoir si les charges RF peuvent être utilisées dans les réseaux d'adaptation d'impédance RF. Dans cet article de blog, nous explorerons ce sujet en profondeur, en nous appuyant sur notre expertise en tant que fournisseur de charges RF.

Comprendre les réseaux d'adaptation d'impédance RF

Avant d'aborder l'utilisation de charges RF dans les réseaux d'adaptation d'impédance, il est essentiel de comprendre ce que sont les réseaux d'adaptation d'impédance et pourquoi ils sont importants. Dans un système RF, la source et la charge ont souvent des valeurs d'impédance différentes. Lorsqu'il y a une discordance entre l'impédance de la source et l'impédance de charge, une partie de la puissance RF est réfléchie vers la source. Cette réflexion peut entraîner divers problèmes, notamment une efficacité réduite du transfert de puissance, une distorsion du signal et des dommages potentiels à l'équipement source.

Les réseaux d'adaptation d'impédance sont des circuits conçus pour transformer l'impédance de la charge pour qu'elle corresponde à l'impédance de la source. Ces réseaux sont généralement constitués de composants passifs tels que des inductances, des condensateurs et des résistances. En sélectionnant soigneusement les valeurs de ces composants, les ingénieurs peuvent créer un réseau présentant à la source une impédance égale à son impédance caractéristique, maximisant ainsi le transfert de puissance.

Le rôle des charges RF

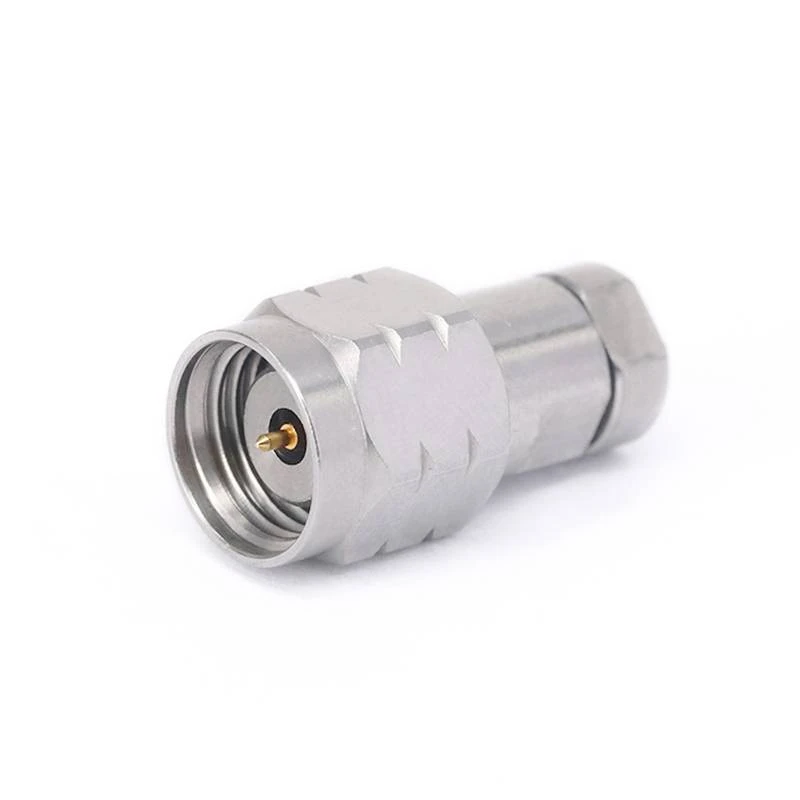

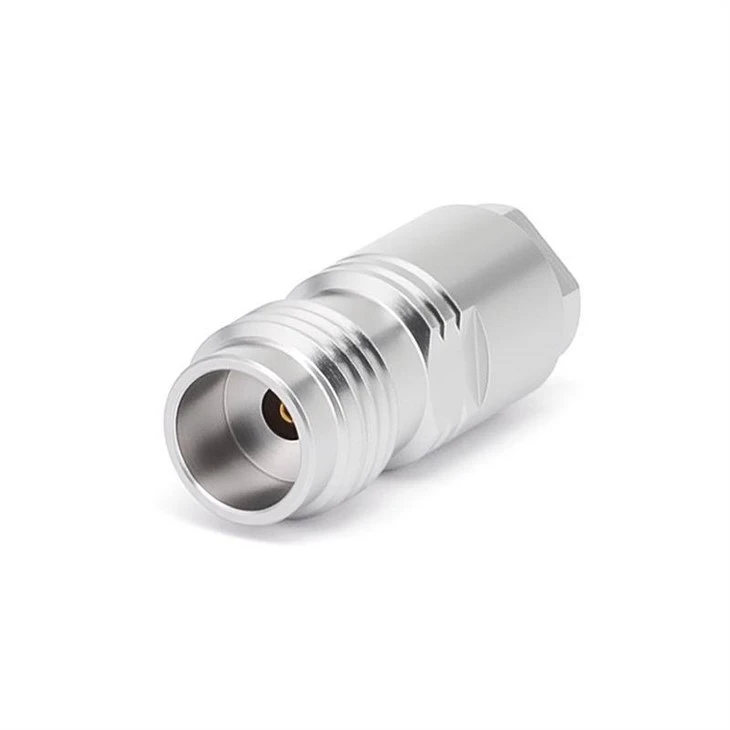

Les charges RF sont des composants passifs conçus pour absorber l'énergie RF. Ils sont généralement utilisés dans les applications de test et de mesure, où ils fournissent une terminaison d'impédance connue pour les signaux RF. Les charges RF sont disponibles dans une variété de types et de configurations, chacune étant conçue pour répondre à des exigences spécifiques. Par exemple,Charges RF G3POsont conçus pour les applications haute fréquence, tandis queCharges RF de 1,85 mmconviennent aux applications ultra-haute fréquence.Charges RF GPOoffrent une combinaison de hautes performances et de taille compacte, ce qui les rend idéaux pour une large gamme d'applications.

La fonction principale d'une charge RF est de fournir une terminaison non réfléchissante pour un signal RF. Ceci est réalisé en concevant la charge pour avoir une impédance égale à l'impédance caractéristique de la ligne de transmission. Lorsque l'impédance de la charge correspond à l'impédance de la ligne de transmission, toute l'énergie RF est absorbée par la charge et il n'y a aucune réflexion vers la source.

Les charges RF peuvent-elles être utilisées dans les réseaux d’adaptation d’impédance RF ?

La réponse courte est oui, les charges RF peuvent être utilisées dans les réseaux d’adaptation d’impédance RF. Cependant, la manière dont ils sont utilisés dépend des exigences spécifiques de l'application. Dans certains cas, une charge RF peut être utilisée dans le cadre d'un réseau d'adaptation d'impédance plus complexe. Par exemple, une charge RF résistive peut être combinée avec des inductances et des condensateurs pour créer un réseau d'adaptation qui transforme l'impédance de la charge pour qu'elle corresponde à l'impédance de la source.

Dans d'autres cas, une charge RF peut être utilisée comme terminaison d'une ligne de transmission faisant partie d'un réseau d'adaptation d'impédance. Par exemple, dans une configuration de test, une charge RF peut être utilisée pour terminer une ligne de transmission connectée à un appareil testé (DUT). En utilisant une charge RF avec l'impédance correcte, les ingénieurs peuvent garantir que le DUT est présenté avec une charge adaptée, ce qui est essentiel pour des tests précis.

Avantages de l'utilisation de charges RF dans les réseaux d'adaptation d'impédance

L'utilisation de charges RF dans les réseaux d'adaptation d'impédance présente plusieurs avantages. L’un des principaux avantages est que les charges RF fournissent une impédance connue et stable. Ceci est important car les réseaux d’adaptation d’impédance s’appuient sur des valeurs d’impédance précises pour fonctionner correctement. En utilisant une charge RF avec une impédance connue, les ingénieurs peuvent garantir que le réseau correspondant est conçu et mis en œuvre correctement.

Un autre avantage de l’utilisation de charges RF dans les réseaux d’adaptation d’impédance est qu’elles peuvent contribuer à réduire les réflexions. Comme mentionné précédemment, les réflexions peuvent provoquer divers problèmes dans un système RF, notamment une efficacité de transfert de puissance réduite et une distorsion du signal. En utilisant une charge RF pour terminer une ligne de transmission ou dans le cadre d'un réseau correspondant, les ingénieurs peuvent minimiser les réflexions et améliorer les performances globales du système.

Considérations lors de l'utilisation de charges RF dans des réseaux à adaptation d'impédance

Bien que l'utilisation de charges RF dans des réseaux d'adaptation d'impédance présente de nombreux avantages, les ingénieurs doivent également garder à l'esprit certaines considérations. L’une des principales considérations est la capacité de gestion de la puissance de la charge RF. Dans certaines applications, la charge RF peut devoir gérer une quantité de puissance importante. Si la capacité de traitement de puissance de la charge est dépassée, la charge peut surchauffer et potentiellement tomber en panne.

Une autre considération est la plage de fréquences de la charge RF. Différentes charges RF sont conçues pour fonctionner sur différentes plages de fréquences. Lors de la sélection d'une charge RF à utiliser dans un réseau d'adaptation d'impédance, il est important de choisir une charge adaptée à la plage de fréquences de l'application.

Conclusion

En conclusion, les charges RF peuvent être utilisées dans les réseaux d’adaptation d’impédance RF et offrent plusieurs avantages, notamment la fourniture d’une impédance connue et stable et la réduction des réflexions. Cependant, les ingénieurs doivent examiner attentivement la capacité de traitement de puissance et la plage de fréquences de la charge RF lorsqu'ils l'utilisent dans un réseau correspondant.

En tant que fournisseur de charges RF, nous proposons une large gamme de charges RF de haute qualité adaptées à une utilisation dans les réseaux d'adaptation d'impédance. NotreCharges RF G3PO,Charges RF de 1,85 mm, etCharges RF GPOsont conçus pour répondre aux besoins d’une variété d’applications, et notre équipe d’experts est disponible pour fournir un support et une assistance techniques.

Si vous souhaitez en savoir plus sur nos charges RF ou discuter de la manière dont elles peuvent être utilisées dans votre réseau d'adaptation d'impédance, nous vous encourageons à nous contacter. Notre équipe commerciale est prête à vous aider avec vos besoins d'approvisionnement et à vous aider à trouver les charges RF adaptées à votre application.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes (2e éd.). Wiley.
• González, G. (1997). Amplificateurs à transistors micro-ondes : analyse et conception (2e éd.). Salle Prentice.
