Comment les charges RF affectent-elles l'efficacité des systèmes RF?

Hé là, compatriotes de RF! En tant que fournisseur de charges RF, j'ai passé une tonne de temps à plonger dans la façon dont ces petits composants peuvent avoir un impact énorme sur l'efficacité des systèmes RF. Alors, creuons et explorons ce sujet ensemble.

Tout d'abord, quelles sont les charges RF? Eh bien, ce sont essentiellement des appareils qui absorbent la puissance RF. Considérez-les comme les "coule" dans un circuit RF. Ils sont utilisés dans toutes sortes d'applications, des tests et de la mesure à la terminaison du signal. Mais comment affectent-ils l'efficacité d'un système RF?

L'une des principales façons dont l'efficacité des charges de RF est par le biais de leur correspondance d'impédance. Dans un monde idéal, l'impédance de la charge RF correspondrait parfaitement à l'impédance de la source. Lorsque cela se produit, un transfert de puissance maximum se produit. Cela signifie que le système RF peut fonctionner à son efficacité maximale car il y a un reflet minimal de la puissance à la source.

Disons que vous avez un amplificateur RF qui envoie un signal. Si l'impédance de charge ne correspond pas à l'impédance de sortie de l'amplificateur, une partie de l'alimentation sera reflétée. Cette puissance réfléchie réduit non seulement la quantité de puissance réellement délivrée à la charge, mais peut également entraîner des problèmes tels que la surchauffe dans l'amplificateur. C'est comme essayer de verser de l'eau à travers un tuyau trop étroit - vous allez avoir un reflux et des inefficacités.

Un autre facteur à considérer est la capacité de gestion de puissance de la charge RF. Si vous utilisez une charge qui ne peut pas gérer la quantité d'énergie envoyée, elle va se réchauffer. Et quand il se réchauffe, ses performances peuvent se dégrader. Cela peut entraîner une diminution de l'efficacité globale du système RF. Par exemple, si vous exécutez un émetteur RF à puissance élevé et que vous avez une charge évaluée pour une puissance beaucoup plus faible, la charge pourrait commencer à modifier ses caractéristiques d'impédance car elle chauffe. Ce changement d'impédance peut alors provoquer une réflexion plus puissante et un fonctionnement moins efficace.

La réponse en fréquence des charges RF est également cruciale. Les systèmes RF fonctionnent souvent sur une large gamme de fréquences. Une bonne charge RF doit avoir une réponse en fréquence plate dans la plage de fréquences de fonctionnement du système. Si la réponse de la charge est inégale, elle peut entraîner absorber différentes fréquences différemment. Cela peut entraîner une distorsion du signal et une efficacité réduite. Par exemple, dans un système de communication sans fil, si la charge RF ne gère pas toutes les fréquences de la bande de communication aussi bien, certaines parties du signal peuvent être perdues ou déformées, conduisant à une transmission moins efficace.

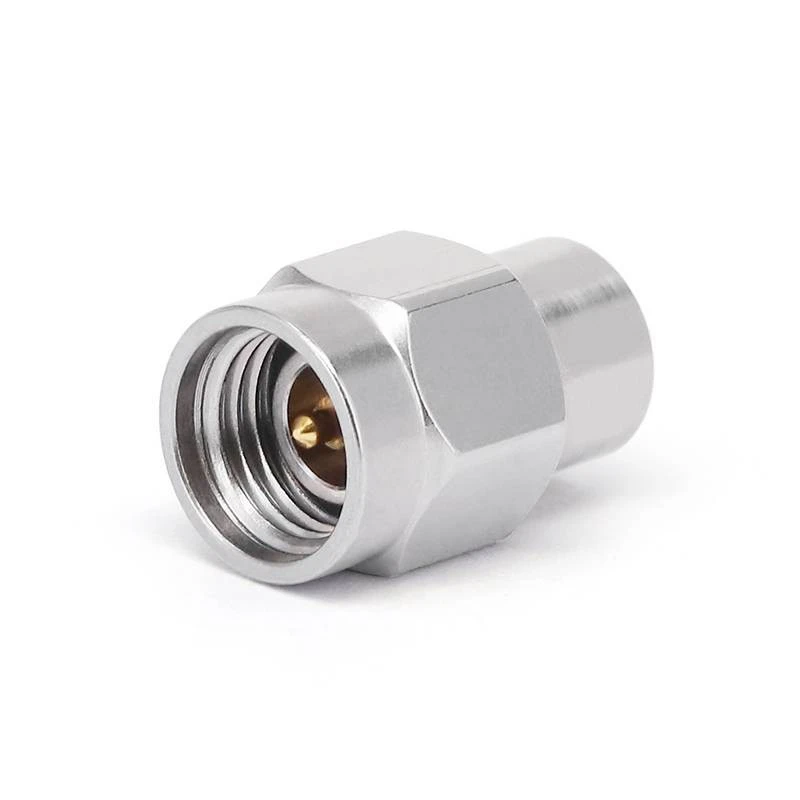

Maintenant, parlons des différents types de charges RF et de la façon dont ils peuvent affecter l'efficacité. Un type commun est leCharges de connecteur. Ceux-ci sont conçus pour être facilement connectés à d'autres composants RF. Ils sont parfaits pour les applications où vous avez besoin d'une charge rapide et fiable. Les charges de connecteur peuvent avoir un impact important sur l'efficacité, surtout si elles sont bien conçues. Une charge de connecteur de qualité élevée aura une excellente correspondance d'impédance et une faible perte d'insertion. La perte d'insertion est la quantité de puissance perdue lorsque la charge est insérée dans le circuit RF. Plus la perte d'insertion est faible, plus le système sera efficace.

Il existe également des charges RF fixes et variables. Les charges fixes ont une valeur d'impédance définie, tandis que les charges variables vous permettent d'ajuster l'impédance. Les charges variables peuvent être très utiles dans les situations où vous devez affiner - régler le système RF pour une efficacité maximale. Par exemple, pendant la phase de test d'un produit RF, vous voudrez peut-être varier l'impédance de charge pour voir comment le système fonctionne dans différentes conditions. En trouvant l'impédance de charge optimale, vous pouvez améliorer l'efficacité globale du système.

En plus des aspects techniques, la qualité de la fabrication de charge RF joue également un rôle dans l'efficacité. Une charge RF bien conçue sera plus stable et fiable. Il aura de meilleures matériaux et de meilleures constructions, ce qui signifie qu'il est moins susceptible de rencontrer des problèmes comme la dérive d'impédance au fil du temps. Des charges moins chères et de faible qualité peuvent sembler une bonne affaire au début, mais elles peuvent finir par vous coûter davantage à long terme en raison de l'efficacité réduite et des défaillances potentielles du système.

Alors, comment pouvez-vous vous assurer que votre système RF est aussi efficace que possible lors de l'utilisation des charges RF? Tout d'abord, faites vos recherches. Assurez-vous de comprendre les exigences de votre système RF, y compris les niveaux de puissance, la gamme de fréquences et les caractéristiques d'impédance. Ensuite, choisissez le bon type de charge RF. Recherchez des charges spécialement conçues pour votre application.

En ce qui concerne l'installation, suivez attentivement les instructions du fabricant. Une mauvaise installation peut entraîner des problèmes tels que un mauvais contact électrique, ce qui peut augmenter la perte d'insertion et réduire l'efficacité. Surveillez également régulièrement les performances de la charge RF. Vérifiez les signes de surchauffe, les modifications d'impédance ou d'autres problèmes. Si vous remarquez des problèmes, résolvez-les rapidement pour éviter une nouvelle dégradation de l'efficacité du système.

En tant que fournisseur de charges RF, je suis toujours là pour vous aider à faire les bons choix. Que vous soyez un amateur RF à petite échelle ou un utilisateur industriel à grande échelle, je peux vous fournir des charges RF de haute qualité conçues pour maximiser l'efficacité de vos systèmes RF. Si vous souhaitez en savoir plus sur nos produits ou si vous avez des questions sur la façon dont les charges RF peuvent avoir un impact sur votre système, n'hésitez pas à tendre la main. Nous pouvons avoir une discussion détaillée sur vos besoins spécifiques et trouver les meilleures solutions pour vous.

En conclusion, les charges RF ont un impact significatif sur l'efficacité des systèmes RF. De la correspondance d'impédance et de la gestion de l'énergie à la réponse en fréquence et à la qualité de fabrication, chaque aspect d'une charge RF peut affecter le fonctionnement d'un système RF. En choisissant les bonnes charges RF et en prenant soin d'eux, vous pouvez vous assurer que votre système RF fonctionne à son efficacité de pointe. Donc, si vous êtes sur le marché pour les charges RF, donnez-nous un cri. Nous sommes prêts à vous aider à faire passer votre système RF au niveau supérieur.

Références

• Microwave Engineering, David M. Pozar
• Conception du circuit RF, Chris Bowick
