Comment les charges RF se comparent-elles aux condensateurs dans les applications RF ?

Dans le domaine dynamique des applications radiofréquences (RF), le choix entre les charges RF et les condensateurs est une décision critique qui peut avoir un impact significatif sur les performances et l'efficacité des systèmes électroniques. En tant que fournisseur de charges RF de confiance, j'ai été témoin des diverses exigences et défis auxquels sont confrontés les ingénieurs et les concepteurs dans ce domaine. Dans cet article de blog, je vais approfondir les subtilités des charges et des condensateurs RF, en comparant leurs caractéristiques, leurs applications et leurs performances pour vous aider à prendre des décisions éclairées pour vos projets RF.

Comprendre les charges et les condensateurs RF

Avant de nous lancer dans la comparaison, commençons par établir une compréhension claire des charges et des condensateurs RF.

Charges RF

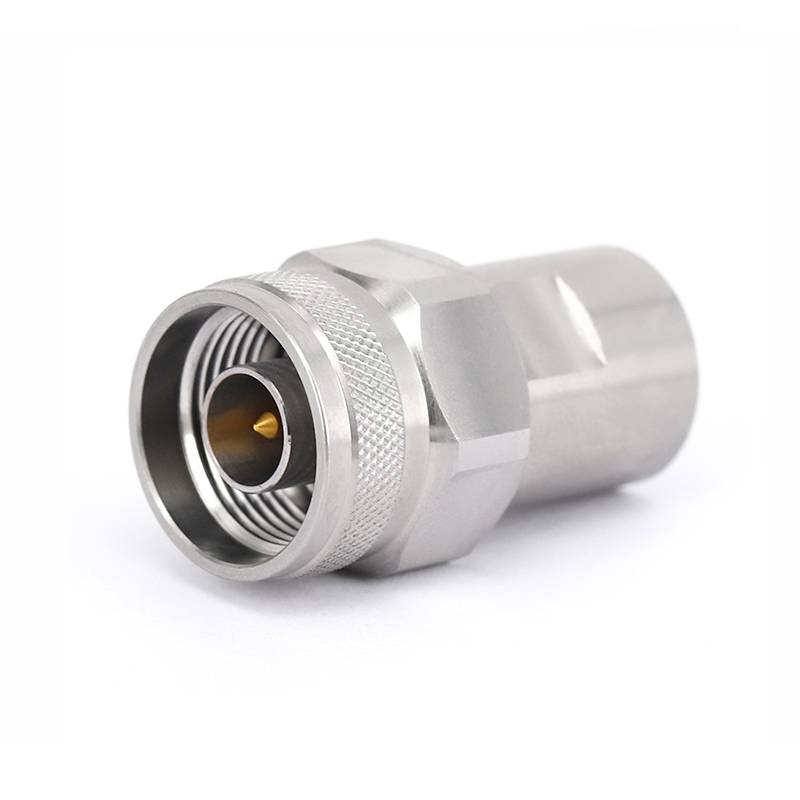

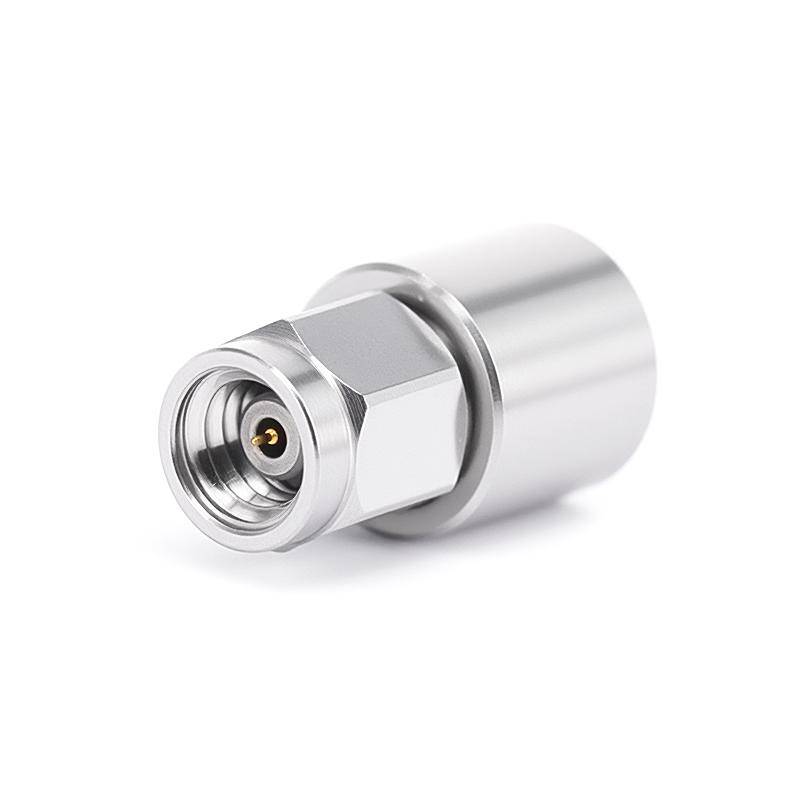

Les charges RF sont des composants passifs conçus pour absorber l'énergie RF et fournir une terminaison aux circuits RF. Ils sont généralement utilisés pour simuler des conditions réelles, tester des équipements RF et garantir une adaptation d'impédance appropriée. Les charges RF sont de différents types, notamment les charges fixes, les charges variables et les charges de précision, chacune étant adaptée à des applications et des plages de fréquences spécifiques. Par exemple,Charges RF GPOsont couramment utilisés dans les applications haute fréquence, tandis queCharges RF de 1,0 mmconviennent aux applications ultra-haute fréquence.N Charges RFsont largement utilisés dans les applications RF à usage général en raison de leur polyvalence et de leur fiabilité.

Condensateurs

Les condensateurs, quant à eux, sont des composants passifs qui stockent et libèrent de l’énergie électrique dans un champ électrique. Ils sont utilisés dans une large gamme d'applications RF, notamment le filtrage, le couplage, le contournement et le réglage. Les condensateurs sont disponibles en différents types, tels que les condensateurs en céramique, en mica, à film et électrolytiques, chacun avec ses propres caractéristiques et paramètres de performance. Dans les applications RF, les condensateurs céramiques sont souvent préférés en raison de leur densité de capacité élevée, de leur faible résistance série équivalente (ESR) et de leurs excellentes performances haute fréquence.

Comparaison des charges RF et des condensateurs

Maintenant que nous avons une compréhension de base des charges et des condensateurs RF, comparons-les sous plusieurs aspects clés.

Adaptation d'impédance

L'une des principales fonctions des charges RF est de fournir une adaptation précise de l'impédance à la source RF ou à la ligne de transmission. Ceci est crucial pour minimiser les réflexions du signal et garantir un transfert de puissance maximal. Les charges RF sont conçues pour avoir une valeur d'impédance spécifique, généralement de 50 ou 75 ohms, adaptée à l'impédance caractéristique du système RF. En revanche, les condensateurs ne sont pas principalement utilisés pour l’adaptation d’impédance. Bien qu’ils puissent affecter dans une certaine mesure l’impédance d’un circuit, leur fonction principale est de stocker et de libérer de l’énergie électrique.

Gestion de la puissance

Les charges RF sont conçues pour gérer des niveaux élevés de puissance RF sans dégradation significative des performances. Ils sont généralement conçus pour un niveau de puissance spécifique, qui peut aller de quelques milliwatts à plusieurs kilowatts, selon l'application. Les condensateurs, en revanche, ont une capacité de gestion de puissance limitée. Ils sont généralement utilisés pour des applications à faible consommation, telles que le filtrage et le couplage, où les niveaux de puissance sont relativement faibles.

Réponse en fréquence

Les charges RF sont conçues pour fonctionner sur une large gamme de fréquences, de quelques kilohertz à plusieurs gigahertz. Ils sont optimisés pour une réponse en fréquence plate, ce qui signifie qu'ils fournissent une impédance et une absorption de puissance constantes sur toute la plage de fréquences. Les condensateurs, en revanche, ont une réponse en fréquence limitée. Leur valeur de capacité et leurs performances peuvent varier considérablement avec la fréquence, en particulier aux hautes fréquences. Cela les rend moins adaptés aux applications nécessitant une large gamme de fréquences.

Atténuation du signal

Les charges RF sont utilisées pour absorber l'énergie RF et fournir une atténuation du signal. Ils sont conçus pour dissiper la puissance RF sous forme de chaleur, réduisant ainsi l'amplitude du signal RF. Les condensateurs, en revanche, n’atténuent pas significativement le signal. Ils sont principalement utilisés pour le filtrage et le couplage, où le but est de laisser passer certaines fréquences tout en en bloquant d'autres.

Applications

Les charges RF sont couramment utilisées dans diverses applications RF, notamment les tests, l'étalonnage et les mesures RF. Ils sont également utilisés dans les amplificateurs de puissance RF, les antennes et les lignes de transmission pour fournir une terminaison et garantir une adaptation d'impédance appropriée. Les condensateurs, quant à eux, sont utilisés dans une large gamme d'applications RF, notamment le filtrage, le couplage, le contournement et le réglage. Ils sont également utilisés dans les oscillateurs, mélangeurs et amplificateurs RF pour contrôler la fréquence et la phase du signal RF.

Avantages et inconvénients des charges et condensateurs RF

Sur la base de la comparaison ci-dessus, nous pouvons résumer les avantages et les inconvénients des charges et condensateurs RF comme suit :

Charges RF

• Avantages:
  • Adaptation précise de l'impédance
  • Capacité de gestion de puissance élevée
  • Large réponse en fréquence
  • Atténuation du signal
  • Convient aux tests et mesures RF
• Inconvénients:
  • Limité à fournir une adaptation d'impédance et une atténuation du signal
  • Coût plus élevé par rapport aux condensateurs
  • Génère de la chaleur, ce qui peut nécessiter des mesures de refroidissement supplémentaires

Condensateurs

• Avantages:
  • Faible coût
  • Petite taille
  • Densité de capacité élevée
  • Convient pour le filtrage, le couplage, le contournement et le réglage
• Inconvénients:
  • Capacité de gestion de puissance limitée
  • Réponse en fréquence étroite
  • Ne fournit pas d'atténuation significative du signal

Choisir le bon composant pour votre application RF

Lorsque vous choisissez entre des charges RF et des condensateurs pour votre application RF, il est important de prendre en compte les exigences et contraintes spécifiques de votre projet. Voici quelques facteurs à considérer :

Adaptation d'impédance

Si l'adaptation d'impédance est essentielle pour votre application, les charges RF sont le choix évident. Ils fournissent une adaptation précise de l'impédance à la source RF ou à la ligne de transmission, minimisant les réflexions du signal et garantissant un transfert de puissance maximal.

Gestion de la puissance

Si votre application nécessite une capacité de gestion de puissance élevée, les charges RF constituent la meilleure option. Ils sont conçus pour gérer des niveaux élevés de puissance RF sans dégradation significative des performances.

Réponse en fréquence

Si votre application nécessite une large réponse en fréquence, les charges RF sont plus adaptées. Ils sont optimisés pour une réponse en fréquence plate, offrant une impédance et une absorption de puissance constantes sur toute la plage de fréquences.

Atténuation du signal

Si une atténuation du signal est requise, les charges RF sont le choix évident. Ils sont conçus pour absorber l'énergie RF et atténuer le signal, réduisant ainsi l'amplitude du signal RF.

Coût et taille

Si le coût et la taille sont des facteurs importants, les condensateurs peuvent constituer une meilleure option. Ils sont généralement moins chers et plus petits que les charges RF.

Conclusion

En conclusion, les charges et condensateurs RF sont tous deux des composants essentiels dans les applications RF, chacun avec ses propres caractéristiques et paramètres de performance. Les charges RF sont principalement utilisées pour l'adaptation d'impédance, la gestion de la puissance et l'atténuation du signal, tandis que les condensateurs sont principalement utilisés pour le filtrage, le couplage, le contournement et le réglage. Lorsque vous choisissez entre des charges RF et des condensateurs, il est important de prendre en compte les exigences et contraintes spécifiques de votre projet, telles que l'adaptation d'impédance, la tenue en puissance, la réponse en fréquence, l'atténuation du signal, le coût et la taille.

En tant que fournisseur leader de charges RF, nous proposons une large gamme de charges RF de haute qualité pour répondre aux divers besoins de nos clients. Nos charges RF sont conçues et fabriquées selon les normes les plus élevées, garantissant des performances fiables et une durabilité à long terme. Si vous avez des questions ou avez besoin d'aide pour choisir la charge RF adaptée à votre application, n'hésitez pas à nous contacter. Nous sommes là pour vous aider avec vos besoins en matière de charge RF et vous aider à obtenir des performances optimales dans vos projets RF.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes (2e éd.). McGraw-Hill.
• Hayt, WH et Kemmerly, JE (2001). Analyse des circuits techniques (6e éd.). McGraw-Hill.
