Comment les charges de choc affectent-elles les connecteurs ?

Les charges de choc sont un facteur essentiel dans les performances et la fiabilité des connecteurs. En tant que fournisseur leader de charges de connecteurs, j'ai pu constater par moi-même à quel point les charges de choc peuvent avoir un impact significatif sur ces composants essentiels. Dans ce blog, nous examinerons les différentes manières dont les charges de choc affectent les connecteurs et explorerons des stratégies pour atténuer leurs effets négatifs.

Comprendre les charges de choc

Les charges de choc font référence à des forces soudaines et intenses appliquées à un connecteur sur une courte période. Ces forces peuvent provenir de diverses sources, telles que des impacts mécaniques, des vibrations, des accélérations ou décélérations rapides et même des surtensions électriques. Contrairement aux charges statiques, qui sont constantes et prévisibles, les charges de choc sont transitoires et peuvent exercer des contraintes beaucoup plus élevées sur les connecteurs.

Comment les charges de choc affectent les connecteurs

Dommages mécaniques

L’un des effets les plus immédiats et les plus visibles des charges de choc est l’endommagement mécanique du connecteur. L'impact soudain peut provoquer la fissuration, la rupture ou la déformation du boîtier du connecteur. Cela compromet non seulement l'intégrité physique du connecteur, mais expose également ses composants internes à des facteurs environnementaux tels que la poussière, l'humidité et les contaminants. Par exemple, un boîtier fissuré peut permettre à l’eau de s’infiltrer, entraînant de la corrosion et des pannes électriques.

Les broches ou contacts à l'intérieur du connecteur sont également vulnérables aux charges de choc. Ils peuvent se plier, se désaligner ou même se briser, ce qui peut perturber la connexion électrique. Une broche pliée peut ne pas établir un contact approprié avec le connecteur correspondant, ce qui entraînera une perte intermittente ou complète de la transmission du signal. Ceci est particulièrement problématique dans les applications de transmission de données à grande vitesse où même une brève interruption peut provoquer des erreurs de données ou des dysfonctionnements du système.

Dégradation des performances électriques

Les charges de choc peuvent avoir un impact profond sur les performances électriques des connecteurs. La contrainte mécanique peut modifier l'impédance du connecteur, qui est une mesure de son opposition au flux de courant électrique. Un changement d'impédance peut entraîner des réflexions du signal, où une partie du signal électrique est renvoyée au lieu d'être transmise via le connecteur. Les réflexions du signal peuvent provoquer une atténuation (perte de puissance du signal), une distorsion et des interférences, qui peuvent toutes dégrader la qualité du signal électrique.

De plus, les charges de choc peuvent provoquer des arcs électriques entre les contacts. Un arc se produit lorsqu'il y a une interruption soudaine du courant électrique, créant une étincelle à haute tension. Cela peut endommager les surfaces de contact, entraînant une résistance accrue et une dégradation supplémentaire des performances électriques. Au fil du temps, des arcs répétés peuvent provoquer des piqûres et une érosion des contacts, réduisant ainsi leur durée de vie et leur fiabilité.

Desserrage de la connexion

Un autre effet important des charges de choc est le desserrage de la connexion entre le connecteur et son composant d'accouplement. Les vibrations et les impacts associés aux charges de choc peuvent provoquer le desserrage des mécanismes de verrouillage ou des fixations, permettant au connecteur de bouger ou de se séparer. Une connexion lâche peut entraîner un contact électrique intermittent, ce qui peut être difficile à diagnostiquer et entraîner des pannes intermittentes du système.

Dans certains cas, le connecteur peut même se détacher complètement de son composant homologue. Cela peut être catastrophique dans les applications où une connexion électrique continue est essentielle, comme dans les appareils aérospatiaux, automobiles et médicaux.

Impact sur différents types de charges de connecteurs

Charges RF de 3,5 mm

Charges RF de 3,5 mmsont couramment utilisés dans les applications radiofréquences (RF). Les charges de choc peuvent avoir un impact significatif sur leurs performances. Les dimensions précises et les caractéristiques électriques des charges RF de 3,5 mm sont cruciales pour maintenir l'intégrité du signal. Une charge de choc peut provoquer un déplacement de la structure interne de la charge, modifiant son impédance et affectant la transmission du signal RF. Cela peut entraîner une perte de signal accrue et une réduction des performances des systèmes RF.

Charges RF GPPO

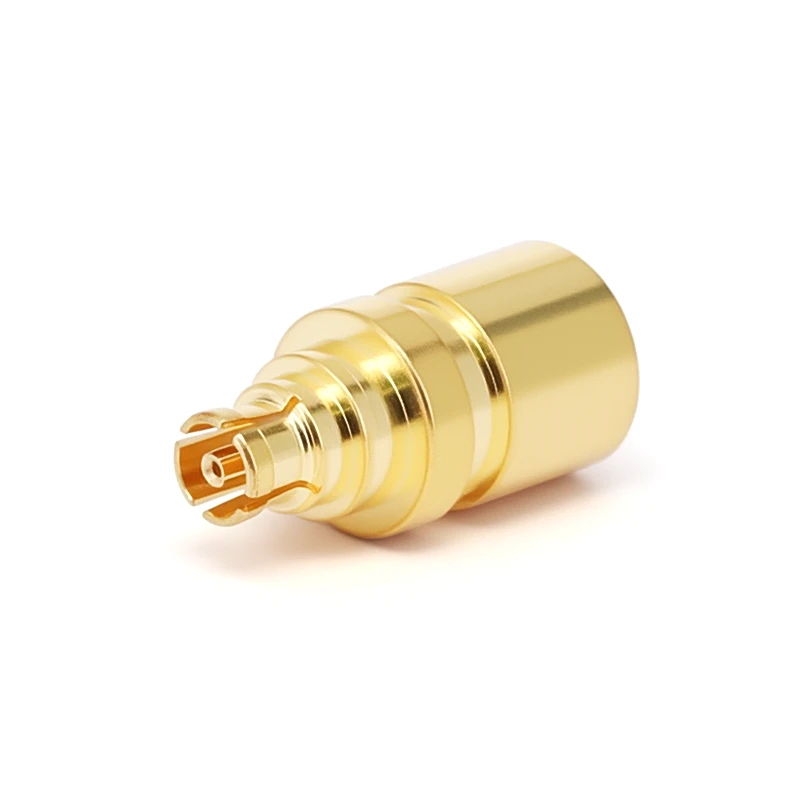

Charges RF GPPOsont conçus pour les applications haute fréquence. Ils sont souvent utilisés dans les équipements de test et de mesure, ainsi que dans les systèmes de communication. Les charges de choc peuvent endommager ou désaligner les composants internes délicats des charges GPPO RF. Cela peut entraîner des modifications dans les propriétés électriques de la charge, telles que sa perte de réflexion et son rapport d'onde stationnaire de tension (VSWR). Tout écart par rapport aux valeurs spécifiées peut affecter la précision des résultats des tests ou les performances du système de communication.

Charges RF de 2,92 mm

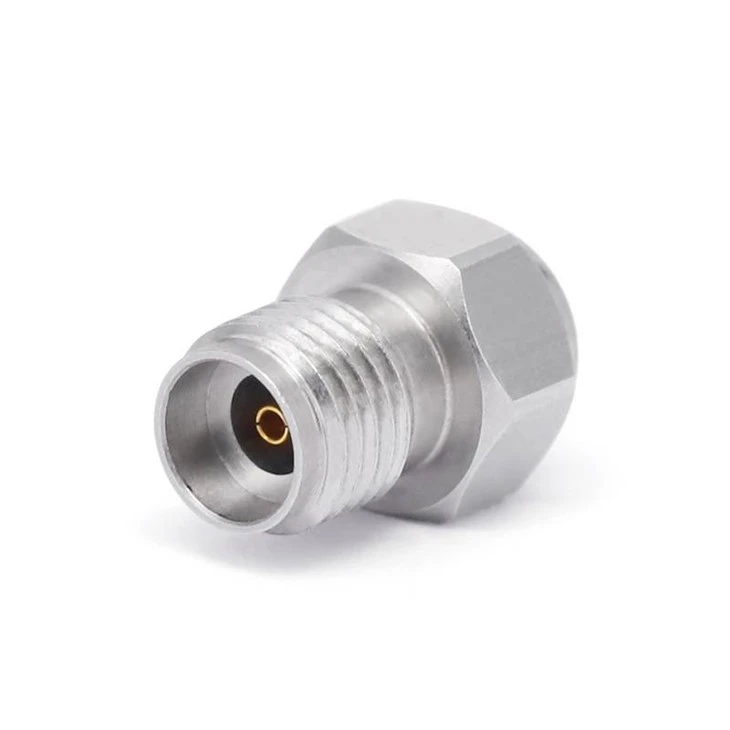

Charges RF de 2,92 mmsont utilisés dans les applications RF hautes performances, y compris les systèmes à micro-ondes et à ondes millimétriques. Ces charges sont conçues pour gérer des fréquences et des niveaux de puissance élevés. Les charges de choc peuvent endommager les contacts des charges RF de 2,92 mm ou perdre leur alignement correct. Cela peut entraîner une augmentation de la perte d'insertion et une dégradation du signal, ce qui peut être particulièrement problématique dans les applications haute fréquence où même de petites pertes peuvent avoir un impact significatif sur les performances du système.

Atténuer les effets des charges de choc

Considérations de conception

Lors de la conception de connecteurs, il est essentiel de prendre en compte le potentiel de charges de choc. Cela implique d’utiliser des matériaux suffisamment solides et durables pour résister aux forces attendues. Par exemple, les connecteurs peuvent être fabriqués à partir de plastiques ou de métaux à haute résistance offrant une bonne résistance aux chocs.

La conception du boîtier du connecteur et des composants internes doit également être optimisée pour minimiser les effets des charges de choc. Cela peut inclure des fonctionnalités telles qu'un boîtier renforcé, des joints absorbant les chocs et des mécanismes de verrouillage sécurisés. De plus, la disposition des broches ou des contacts peut être conçue pour réduire le risque de flexion ou de désalignement lors d'un événement de choc.

Montage et installation

Un montage et une installation appropriés des connecteurs sont essentiels pour réduire l'impact des charges de choc. Les connecteurs doivent être solidement fixés à leurs surfaces de montage à l'aide de fixations et de techniques appropriées. Cela peut aider à empêcher le connecteur de bouger ou de vibrer lors d'un choc.

De plus, l'utilisation de supports ou d'isolateurs amortisseurs peut contribuer à réduire la transmission des charges de choc au connecteur. Ces supports peuvent être fabriqués à partir de matériaux tels que le caoutchouc ou la mousse, capables d'absorber et de dissiper l'énergie du choc.

Tests et contrôle qualité

Pour garantir la fiabilité des connecteurs sous des charges de choc, des procédures rigoureuses de tests et de contrôle qualité doivent être mises en œuvre. Cela inclut la soumission des connecteurs à des tests de charge de choc simulés pendant le processus de fabrication. Ces tests peuvent aider à identifier les faiblesses potentielles ou les défauts de conception du connecteur et permettre de prendre des mesures correctives avant la mise sur le marché du produit.

Conclusion

Les charges de choc peuvent avoir un impact significatif sur les performances et la fiabilité des connecteurs. En tant que fournisseur de charges de connecteurs, nous comprenons l'importance de fournir des connecteurs capables de résister à ces conditions difficiles. En prenant en compte les effets des charges de choc pendant les processus de conception, de fabrication et d'installation, nous pouvons garantir que nos connecteurs répondent aux normes de qualité et de performance les plus élevées.

Si vous recherchez des charges de connecteur de haute qualité capables de résister aux charges de choc, nous vous invitons à nous contacter pour une consultation. Notre équipe d'experts peut vous aider à sélectionner les connecteurs adaptés à votre application spécifique et vous fournir le support et les conseils dont vous avez besoin pour garantir une installation réussie.
