Comment le bruit de phase affecte-t-il les performances des systèmes RF ?

Le bruit de phase est un paramètre critique dans l’évaluation des performances des systèmes RF (Radio Fréquence). En tant que fournisseur leader d'amplificateurs RF, nous avons pu constater par nous-mêmes à quel point le bruit de phase peut avoir un impact significatif sur la fonctionnalité et l'efficacité globales de ces systèmes. Dans ce blog, nous approfondirons le concept de bruit de phase, ses sources et, surtout, son impact sur les performances des systèmes RF.

Comprendre le bruit de phase

Le bruit de phase est défini comme les fluctuations à court terme de la phase d'un signal. Dans un signal RF idéal, la phase resterait constante dans le temps. Cependant, dans des scénarios réels, divers facteurs introduisent des variations aléatoires dans la phase du signal. Ces fluctuations sont généralement représentées dans le domaine fréquentiel sous forme de bandes latérales autour de la fréquence porteuse.

Mathématiquement, le bruit de phase est souvent exprimé en termes de densité spectrale de puissance (PSD) des fluctuations de phase, généralement en dBc/Hz (décibels par rapport à la porteuse par hertz). Une valeur de bruit de phase inférieure indique un signal plus stable, tandis qu'une valeur plus élevée implique une plus grande instabilité de phase.

Sources de bruit de phase

Il existe plusieurs sources de bruit de phase dans les systèmes RF. L'une des principales sources est l'oscillateur. Les oscillateurs sont des composants fondamentaux des systèmes RF, utilisés pour générer la fréquence porteuse. Cependant, ils sont sujets au bruit de phase dû au bruit thermique dans les composants actifs et passifs, ainsi qu'aux vibrations mécaniques et aux variations de température.

Une autre source de bruit de phase provient des composants actifs de la chaîne RF, tels que les amplificateurs. Les amplificateurs peuvent introduire du bruit de phase grâce au comportement non linéaire de leurs transistors. Lorsqu'un amplificateur fonctionne dans une région non linéaire, il peut générer des produits d'intermodulation qui contribuent au bruit de phase.

Des facteurs externes peuvent également contribuer au bruit de phase. Par exemple, les interférences électromagnétiques (EMI) provenant d'appareils électroniques à proximité ou le bruit de l'alimentation électrique peuvent se coupler au signal RF et provoquer des fluctuations de phase.

Impact sur la qualité du signal

L’un des effets les plus importants du bruit de phase sur les systèmes RF est la dégradation de la qualité du signal. Dans les systèmes de communication, le bruit de phase peut provoquer des interférences entre canaux adjacents. Lorsque les bandes latérales de bruit de phase d'un signal s'étendent dans la bande de fréquences d'un canal adjacent, elles peuvent interférer avec les signaux de ce canal, entraînant une diminution du rapport signal sur bruit (SNR) et une augmentation du taux d'erreur sur les bits (BER).

Dans les systèmes radar, le bruit de phase peut réduire la résolution de la portée. Les systèmes radar s'appuient sur la mesure précise de la différence de phase entre les signaux transmis et reçus pour déterminer la distance de la cible. Le bruit de phase peut introduire des erreurs dans ces mesures de phase, entraînant une détermination moins précise de la portée de la cible.

Impact sur la pureté spectrale

Le bruit de phase a également un impact direct sur la pureté spectrale du signal RF. Un signal à bruit de phase élevé a de larges bandes latérales, ce qui signifie que la puissance du signal est répartie sur une plage de fréquences plus large. Cela peut poser un problème dans les applications où un signal à bande étroite est requis, comme dans les systèmes de multiplexage par répartition en fréquence (FDM).

Dans les systèmes FDM, plusieurs signaux sont transmis simultanément dans différentes bandes de fréquences. Si le bruit de phase d'un signal est trop élevé, ses bandes latérales peuvent se chevaucher avec les bandes de fréquences d'autres signaux, provoquant des interférences et réduisant la capacité globale du système.

Impact sur la sensibilité du récepteur

La sensibilité du récepteur est un paramètre crucial dans les systèmes RF, car elle détermine la force minimale du signal que le récepteur peut détecter. Le bruit de phase peut dégrader la sensibilité du récepteur en augmentant le bruit de fond.

Lorsque les bandes latérales du bruit de phase de l'oscillateur local d'un récepteur se mélangent au signal entrant, elles peuvent générer des composantes de bruit supplémentaires. Ces composants de bruit s'ajoutent au bruit thermique déjà présent dans le récepteur, augmentant le niveau de bruit global et réduisant la capacité du récepteur à détecter les signaux faibles.

Nos amplificateurs RF et bruit de phase

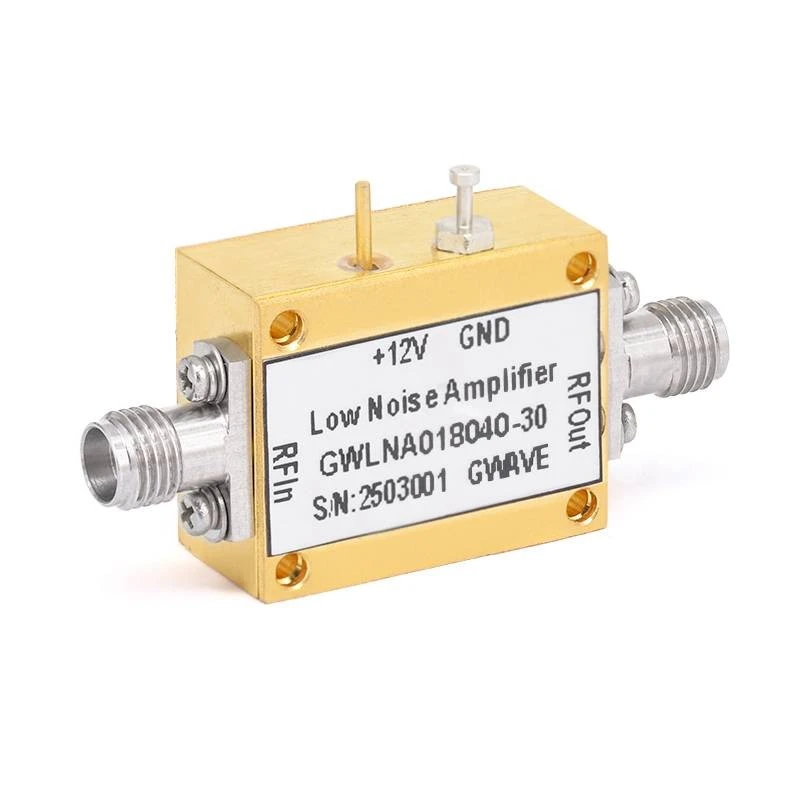

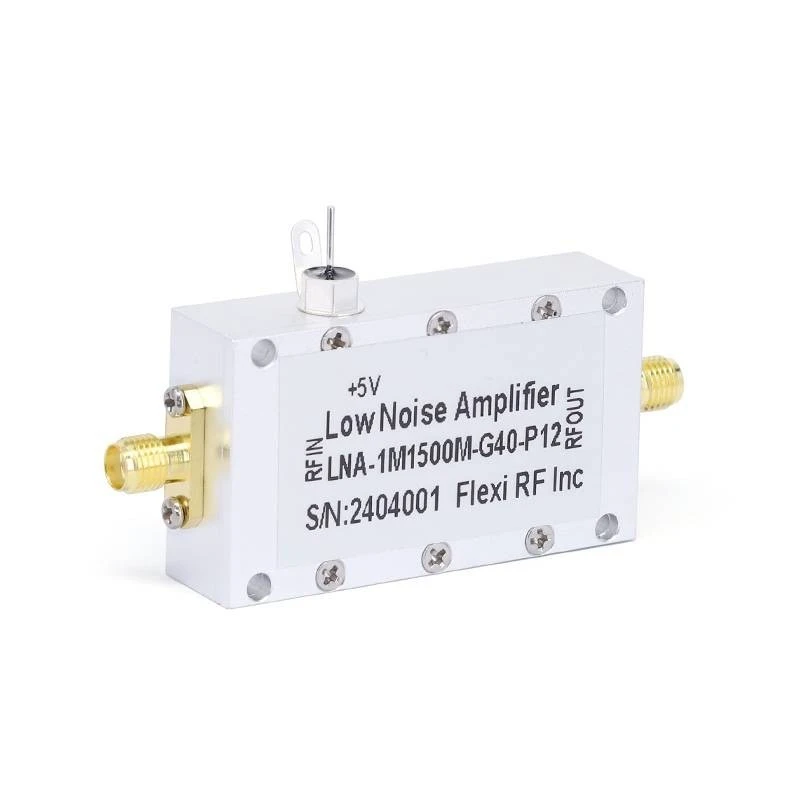

En tant que fournisseur d'amplificateurs RF, nous comprenons l'importance de minimiser le bruit de phase dans nos produits. NotreAmplificateurs à faible bruit 90 GHz,Amplificateurs à faible bruit 50 GHz, etAmplificateurs à faible bruit 18 GHzsont conçus avec des technologies avancées pour réduire le bruit de phase et améliorer les performances globales des systèmes RF.

Nous utilisons des composants de haute qualité et des processus de fabrication de pointe pour garantir que nos amplificateurs présentent des caractéristiques de faible bruit de phase. Nos ingénieurs conçoivent soigneusement les circuits amplificateurs pour minimiser les effets non linéaires qui peuvent contribuer au bruit de phase. De plus, nous mettons en œuvre des techniques de blindage et de filtrage efficaces pour réduire l'impact des interférences externes sur les performances de l'amplificateur.

Atténuation du bruit de phase dans les systèmes RF

Plusieurs stratégies peuvent être utilisées pour atténuer les effets du bruit de phase dans les systèmes RF. Une approche consiste à utiliser des oscillateurs de haute qualité avec un faible bruit de phase. Par exemple, les oscillateurs à cristal sont connus pour leurs excellentes performances en matière de bruit de phase et sont souvent utilisés dans des applications où un faible bruit de phase est critique.

Une autre stratégie consiste à utiliser des boucles à verrouillage de phase (PLL). Les PLL peuvent être utilisées pour générer une fréquence de sortie stable en se verrouillant sur un signal de référence. Ils peuvent également être utilisés pour réduire le bruit de phase d'un oscillateur en filtrant les fluctuations de phase haute fréquence.

De plus, une disposition appropriée des circuits et des techniques de mise à la terre peuvent contribuer à réduire le bruit de phase. En minimisant la longueur des traces de signal et en fournissant un bon plan de masse, le couplage des interférences externes peut être réduit, réduisant ainsi le bruit de phase dans le système.

Conclusion

Le bruit de phase est un facteur complexe et important qui peut avoir un impact profond sur les performances des systèmes RF. Cela peut dégrader la qualité du signal, réduire la pureté spectrale et diminuer la sensibilité du récepteur. En tant que fournisseur d'amplificateurs RF, nous nous engageons à fournir des produits qui minimisent le bruit de phase et améliorent les performances globales des systèmes RF.

Si vous recherchez des amplificateurs RF hautes performances avec un faible bruit de phase, nous vous invitons à nous contacter pour une discussion détaillée sur vos besoins spécifiques. Notre équipe d'experts est prête à vous aider à sélectionner l'amplificateur adapté à votre application et à vous proposer les meilleures solutions possibles.

Références

1. Pozar, DM (2011). Ingénierie des micro-ondes. Wiley.
2. Razavi, B. (2011). Microélectronique RF. Salle Prentice.
3. Lee, TH (2004). La conception des circuits intégrés radiofréquence CMOS. La Presse de l'Universite de Cambridge.
