Comment choisir le bon circulateur RF pour une application spécifique ?

Lorsqu'il s'agit de systèmes radiofréquences (RF), la sélection du bon circulateur RF est cruciale pour garantir des performances et une efficacité optimales. En tant que fournisseur réputé de circulateurs RF, je comprends les complexités impliquées dans ce processus décisionnel. Dans cet article de blog, je vais vous guider à travers les facteurs clés à prendre en compte lors du choix d'un circulateur RF pour une application spécifique.

Comprendre les circulateurs RF

Avant de se lancer dans le processus de sélection, il est essentiel d'avoir une compréhension de base de ce qu'est un circulateur RF et de son fonctionnement. Un circulateur RF est un dispositif passif et non réciproque à trois ou quatre ports qui permet aux signaux RF de circuler dans une direction spécifique, généralement selon un motif circulaire. Cela signifie qu'un signal entrant dans un port sortira par le port suivant dans une séquence prédéfinie.

La nature non réciproque des circulateurs RF est ce qui les rend si précieux dans les systèmes RF. Ils peuvent être utilisés pour isoler différentes parties d'un système, protéger les composants sensibles des signaux réfléchis et améliorer les performances globales du système. Par exemple, dans un système émetteur-récepteur, un circulateur RF peut être utilisé pour séparer les signaux transmis et reçus, évitant ainsi les interférences et améliorant la qualité du signal.

Facteurs clés à considérer

Maintenant que nous avons une compréhension de base des circulateurs RF, explorons les facteurs clés à prendre en compte lors du choix de celui qui convient à votre application spécifique.

Gamme de fréquences

Le premier et le plus important facteur à prendre en compte est la plage de fréquences du circulateur RF. Différentes applications nécessitent différentes plages de fréquences et il est crucial de choisir un circulateur capable de fonctionner dans la bande de fréquences souhaitée. Par exemple, si vous travaillez sur un système de communication par micro-ondes, vous aurez besoin d'un circulateur capable de fonctionner aux fréquences micro-ondes.

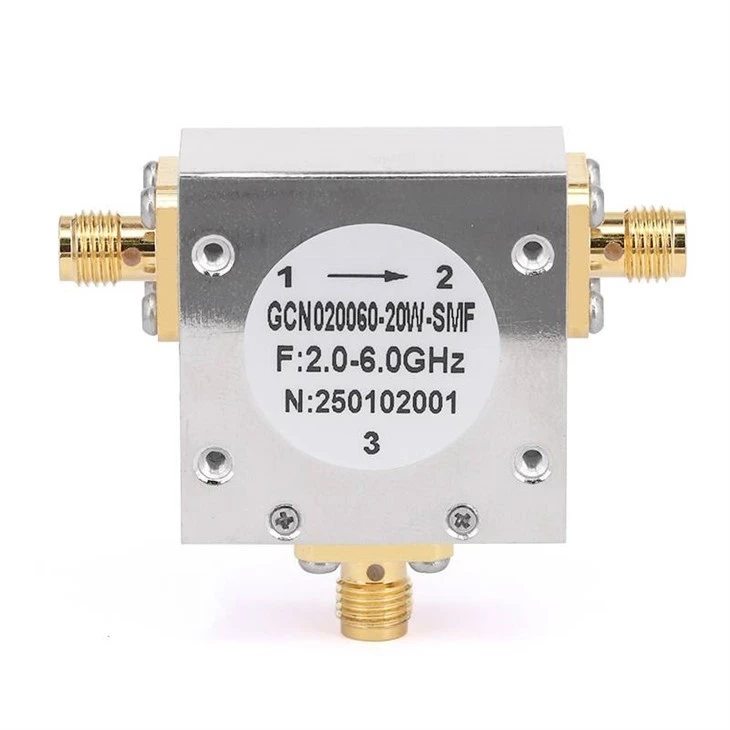

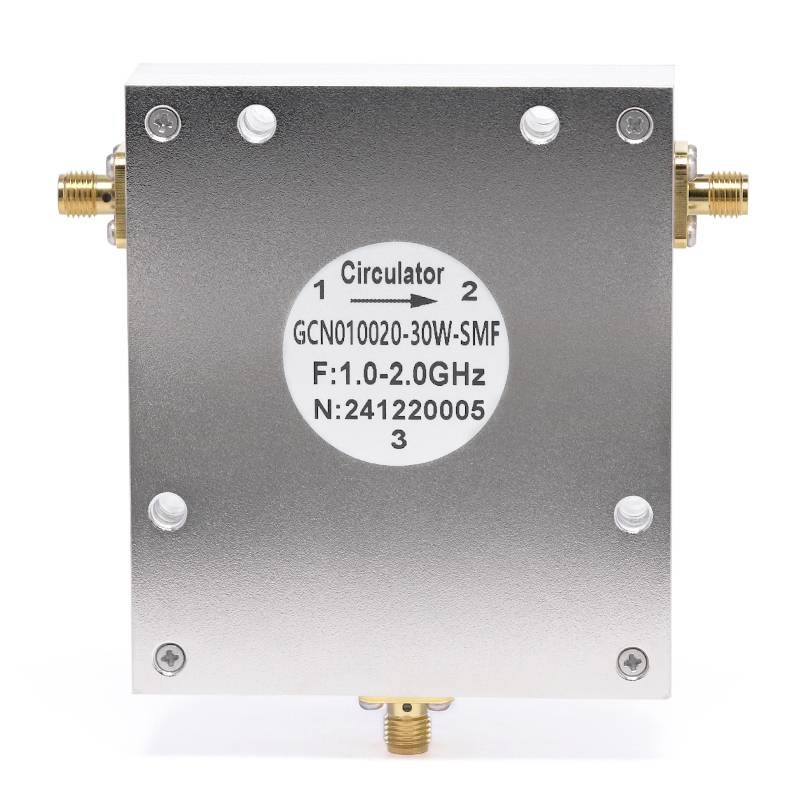

En tant que fournisseur, nous proposons une large gamme de circulateurs RF avec différentes gammes de fréquences pour répondre aux besoins de diverses applications. Par exemple, notreCirculateurs coaxiaux RF 26,5 GHzsont conçus pour les applications haute fréquence, tandis que nosCirculateurs coaxiaux RF 40 GHzconviennent à des exigences de fréquence encore plus élevées. Nous avons égalementCirculateurs coaxiaux RF 6 GHzpour les applications à basse fréquence.

Gestion de la puissance

Un autre facteur important à considérer est la capacité de gestion de la puissance du circulateur RF. La capacité de traitement de puissance d’un circulateur fait référence à la quantité maximale de puissance qu’il peut gérer sans subir une dégradation significative de ses performances. Il est crucial de choisir un circulateur capable de gérer les niveaux de puissance de votre application spécifique pour garantir un fonctionnement fiable.

Lors de la sélection d'un circulateur en fonction de la gestion de la puissance, il est important de prendre en compte à la fois la puissance moyenne et la puissance maximale requise de votre système. Pour les applications haute puissance, telles que les systèmes radar ou les émetteurs haute puissance, vous aurez besoin d'un circulateur doté d'une capacité de traitement de puissance élevée. Nos circulateurs RF sont disponibles dans une variété de puissances nominales pour répondre à différentes exigences de puissance.

Perte d'insertion

La perte d'insertion est un autre paramètre critique à prendre en compte lors du choix d'un circulateur RF. La perte d'insertion fait référence à la quantité d'énergie perdue lorsque le signal RF traverse le circulateur. Une perte d'insertion plus faible indique de meilleures performances, car moins d'énergie est gaspillée dans le circulateur.

En général, la perte d'insertion est mesurée en décibels (dB) et une valeur dB inférieure indique une perte moindre. Lors de la sélection d'un circulateur, il est important d'en choisir un avec une faible perte d'insertion afin de minimiser la perte de puissance et d'améliorer l'efficacité globale du système. Nos circulateurs RF sont conçus pour avoir une faible perte d'insertion, garantissant des performances optimales dans votre application.

Isolement

L'isolation est un autre paramètre important qui mesure la capacité du circulateur à isoler les ports d'entrée et de sortie. Une valeur d'isolation élevée indique que le circulateur peut efficacement empêcher les signaux de fuir entre les ports, réduisant ainsi les interférences et améliorant la qualité du signal.

L'isolation est également mesurée en décibels (dB), et une valeur dB plus élevée indique une meilleure isolation. Lors du choix d'un circulateur, il est important d'en sélectionner un avec une valeur d'isolation élevée pour garantir un fonctionnement fiable et minimiser les interférences dans votre système. Nos circulateurs RF sont conçus pour avoir une isolation élevée, offrant d'excellentes performances dans une variété d'applications.

VSWR (rapport d'onde stationnaire de tension)

VSWR est une mesure de la mesure dans laquelle le circulateur RF correspond à l'impédance des composants connectés. Une faible valeur VSWR indique une bonne adaptation d'impédance, ce qui signifie que moins de puissance est réfléchie par le circulateur, ce qui se traduit par de meilleures performances et efficacité.

Le VSWR est généralement exprimé sous forme de rapport, tel que 1,2 : 1 ou 1,5 : 1. Un rapport inférieur indique une meilleure adaptation d'impédance. Lors de la sélection d'un circulateur, il est important d'en choisir un avec une faible valeur VSWR pour garantir des performances optimales et minimiser la perte de puissance dans votre système. Nos circulateurs RF sont conçus pour avoir un faible VSWR, offrant une bonne adaptation d'impédance et d'excellentes performances.

Taille et facteur de forme

La taille et le facteur de forme du circulateur RF sont également des considérations importantes, en particulier dans les applications où l'espace est limité. Différentes applications peuvent nécessiter des tailles et des facteurs de forme différents pour les circulateurs, et il est crucial d'en choisir un qui puisse s'adapter à votre système.

En tant que fournisseur, nous proposons une variété de circulateurs RF de différentes tailles et facteurs de forme pour répondre aux besoins de diverses applications. Que vous ayez besoin d'un circulateur compact pour un appareil portable ou d'un circulateur plus grand pour un système haute puissance, nous avons la solution qu'il vous faut.

Considérations spécifiques à l'application

Outre les facteurs généraux mentionnés ci-dessus, vous devez également prendre en compte certaines considérations spécifiques à l'application lors du choix d'un circulateur RF.

Systèmes de communication

Dans les systèmes de communication, tels que les réseaux cellulaires ou les systèmes de communication par satellite, les circulateurs RF sont utilisés pour séparer les signaux transmis et reçus. Lors du choix d'un circulateur pour un système de communication, il est important de prendre en compte des facteurs tels que la plage de fréquences, la perte d'insertion, l'isolation et le VSWR afin de garantir un fonctionnement fiable et une communication de haute qualité.

Systèmes radar

Les systèmes radar nécessitent des circulateurs RF capables de gérer des niveaux de puissance élevés et de fonctionner à des fréquences élevées. Lors de la sélection d'un circulateur pour un système radar, il est important d'en choisir un avec une capacité de traitement de puissance élevée, une faible perte d'insertion, une isolation élevée et un faible ROS afin de garantir une détection précise et un fonctionnement fiable.

Équipement de test et de mesure

Dans les équipements de test et de mesure, les circulateurs RF sont utilisés pour acheminer les signaux entre différents composants et ports de test. Lors du choix d'un circulateur pour un équipement de test et de mesure, il est important de prendre en compte des facteurs tels que la plage de fréquences, la perte d'insertion, l'isolation et le VSWR afin de garantir des mesures précises et un fonctionnement fiable.

Conclusion

Choisir le bon circulateur RF pour une application spécifique est une décision critique qui peut avoir un impact significatif sur les performances et l'efficacité de votre système. En prenant en compte des facteurs tels que la plage de fréquences, la puissance admissible, la perte d'insertion, l'isolation, le ROS, la taille et le facteur de forme, ainsi que les exigences spécifiques à l'application, vous pouvez sélectionner le circulateur le mieux adapté à vos besoins.

En tant que fournisseur de circulateurs RF, nous nous engageons à fournir des produits de haute qualité qui répondent aux besoins de nos clients. Nos circulateurs RF sont conçus pour offrir d'excellentes performances en termes de plage de fréquences, de tenue en puissance, de perte d'insertion, d'isolation, de VSWR et de taille. Si vous recherchez le circulateur RF adapté à votre application, nous vous invitons à nous contacter pour discuter de vos besoins et explorer nos offres de produits. Nous sommes impatients de travailler avec vous pour trouver la solution parfaite pour votre système RF.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes (2e éd.). Wiley.
• Matthaei, GL, Young, L. et Jones, EMT (1964). Filtres micro-ondes, réseaux d'adaptation d'impédance et structures de couplage. McGraw-Hill.
