Comment compenser les effets de la température dans les amplificateurs RF?

Salut! En tant que fournisseur d'amplificateurs RF, j'ai vu de première main comment la température peut jeter une clé dans les œuvres de ces composants cruciaux. Les amplificateurs RF sont les héros méconnus du monde sans fil, augmentant les signaux pour assurer une communication claire et un transfert de données efficace. Mais lorsque la température commence à fluctuer, elle peut gâcher leurs performances. Donc, dans ce blog, je vais partager quelques conseils sur la façon de compenser les effets de la température dans les amplificateurs RF.

Comprendre l'impact de la température sur les amplificateurs RF

Avant de plonger dans les solutions, examinons rapidement pourquoi la température est un tel problème pour les amplificateurs RF. Vous voyez, les amplificateurs RF sont constitués de dispositifs semi-conducteurs, comme les transistors, qui sont très sensibles aux changements de température. Lorsque la température augmente, les propriétés électriques de ces semi-conducteurs peuvent changer, entraînant une diminution du gain, une augmentation du bruit et même une distorsion du signal amplifié.

D'un autre côté, lorsque la température baisse, les performances de l'amplificateur peuvent également prendre un coup. Le gain peut augmenter, ce qui fait saturer et déformer l'amplificateur. Et dans un froid extrême, les dispositifs semi-conducteurs peuvent même cesser de travailler complètement.

Ainsi, comme vous pouvez le voir, la température peut avoir un impact significatif sur les performances des amplificateurs RF. C'est pourquoi il est si important de trouver des moyens de compenser ces effets et de s'assurer que vos amplificateurs fonctionnent au mieux, quelle que soit la température.

Méthodes pour compenser les effets de la température

Techniques de biais

L'une des façons les plus courantes de compenser les effets de la température dans les amplificateurs RF est par le biais de techniques de biais. La polarisation est le processus d'application d'une tension ou d'un courant CC à l'amplificateur pour définir son point de fonctionnement. En ajustant la tension ou le courant de biais, vous pouvez contrer les changements dans les propriétés électriques des dispositifs semi-conducteurs causés par les fluctuations de la température.

Par exemple, dans un amplificateur à émetteur commun, vous pouvez utiliser un circuit de biais compensé par la température pour maintenir un courant de collecteur constant sur une large plage de température. Cela peut aider à stabiliser le gain de l'amplificateur et à réduire les effets de la température sur ses performances.

Gestion thermique

Une autre méthode importante pour compenser les effets de la température est la gestion thermique. Cela implique d'utiliser des techniques pour contrôler la température de l'amplificateur et la maintenir dans une plage de fonctionnement sûre. Il existe plusieurs façons de le faire, notamment:

• Dissipateurs de chaleur:Les dissipateurs de chaleur sont des dispositifs de refroidissement passifs conçus pour dissiper la chaleur loin de l'amplificateur. Ils travaillent en augmentant la surface de l'amplificateur, ce qui lui permet de transférer la chaleur plus efficacement vers l'environnement environnant.
• Ventilateurs et systèmes de refroidissement:Dans certains cas, vous devrez peut-être utiliser des systèmes de refroidissement actifs, tels que les ventilateurs ou le refroidissement du liquide, pour maintenir la température de l'amplificateur sous contrôle. Ces systèmes peuvent fournir un refroidissement plus efficace que les dissipateurs de chaleur seuls, en particulier dans les applications de haute puissance.
• Isolement thermique:L'isolement thermique implique la séparation de l'amplificateur des autres composants générateurs de chaleur dans le système. Cela peut aider à réduire la quantité de chaleur transférée à l'amplificateur et à maintenir sa température dans une plage de sécurité.

Composants compensés à la température

En plus des techniques de biais et de la gestion thermique, vous pouvez également utiliser des composants compensés par température dans vos amplificateurs RF. Ces composants sont conçus pour avoir des propriétés électriques qui changent d'une manière qui compense les effets de la température.

Par exemple, vous pouvez utiliser des résistances ou des condensateurs compensés par température dans le circuit de l'amplificateur. Ces composants peuvent aider à maintenir un gain constant et à réduire les effets de la température sur les performances de l'amplificateur.

Boucles de rétroaction

Les boucles de rétroaction sont un autre moyen efficace de compenser les effets de la température dans les amplificateurs RF. Une boucle de rétroaction est un circuit qui utilise une partie du signal de sortie pour contrôler le signal d'entrée. En ajustant le signal de rétroaction, vous pouvez contrer les changements dans les performances de l'amplificateur causées par les fluctuations de la température.

Par exemple, dans un amplificateur de rétroaction négatif, le signal de sortie est renvoyé à l'entrée avec un décalage de phase de 180 degrés. Cela aide à réduire le gain de l'amplificateur et à stabiliser ses performances sur une large plage de températures.

Choisir la bonne méthode de compensation

En ce qui concerne la compensation des effets de température dans les amplificateurs RF, il n'y a pas de solution unique. La meilleure méthode pour vous dépendra d'une variété de facteurs, notamment le type d'amplificateur, la plage de température de fonctionnement et les exigences spécifiques de votre application.

Voici quelques éléments à considérer lors du choix d'une méthode de rémunération:

• Coût:Certaines méthodes de compensation, telles que l'utilisation de composants compensées par température, peuvent être plus coûteuses que d'autres. Vous devrez peser le coût de la méthode de rémunération par rapport aux avantages qu'il offre.
• Complexité:Certaines méthodes de compensation, telles que l'utilisation de boucles de rétroaction, peuvent être plus complexes que d'autres. Vous devrez considérer votre expertise technique et les ressources qui vous sont disponibles lors du choix d'une méthode de rémunération.
• Exigences de performance:Les exigences de performance de votre application joueront également un rôle dans la détermination de la meilleure méthode de rémunération. Par exemple, si vous avez besoin d'un amplificateur à gain élevé avec un faible bruit, vous devrez peut-être utiliser une méthode de compensation plus sophistiquée.

Conclusion

La compensation des effets de température dans les amplificateurs RF est essentielle pour assurer leurs performances fiables dans un large éventail d'applications. En utilisant des techniques de polarisation, une gestion thermique, des composants compensés par température et des boucles de rétroaction, vous pouvez contrer les changements dans les propriétés électriques des dispositifs semi-conducteurs causés par les fluctuations de la température et maintenir vos amplificateurs fonctionnant au mieux.

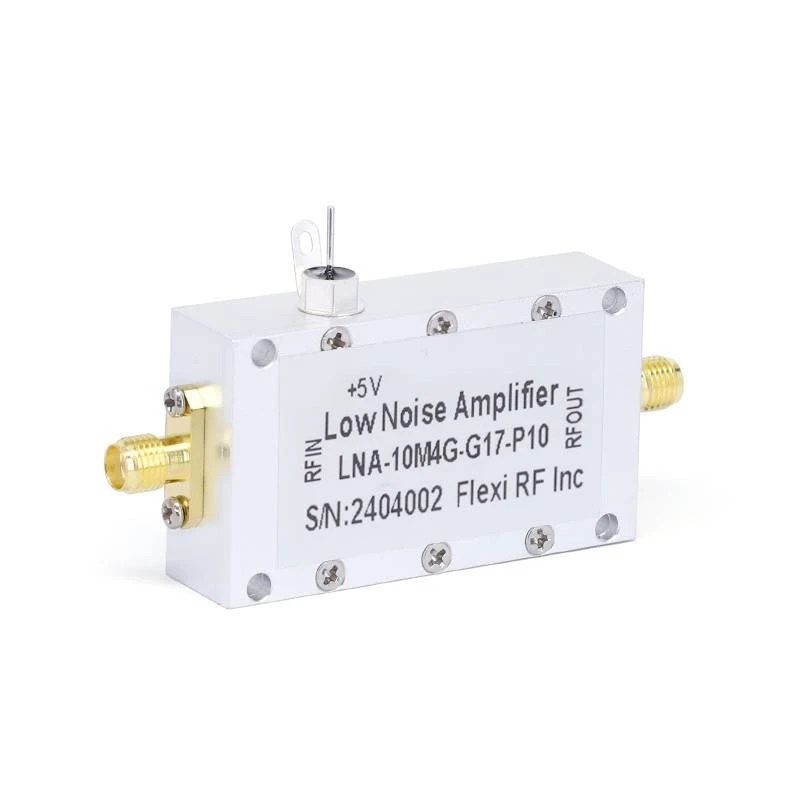

Si vous êtes sur le marché des amplificateurs RF conçus pour bien fonctionner dans une large gamme de températures, assurez-vous de vérifier notreAmplificateurs à faible bruit. Nos amplificateurs sont construits en utilisant les dernières technologies et sont conçus pour fournir d'excellentes performances et fiabilité, quelle que soit la température.

Si vous avez des questions ou souhaitez discuter de vos exigences spécifiques, n'hésitez pas à contacter. Nous serions heureux de vous aider à trouver les bons amplificateurs RF pour votre application et à vous fournir le soutien dont vous avez besoin pour assurer leur fonctionnement réussi.

Références

• Razavi, B. (2017). Microélectronique RF. Prentice Hall.
• Gonzalez, G. (2018). Amplificateurs de transistor micro-ondes: analyse et conception. Prentice Hall.
• Pozar, DM (2019). Ingénierie micro-ondes. Wiley.
