Comment assurer la stabilité d’un amplificateur RF ?

Yo, amis passionnés de RF ! En tant que fournisseur d'amplificateurs RF, j'ai pu constater à quel point il est crucial de maintenir la stabilité de ces mauvais garçons. Dans ce blog, je vais partager quelques conseils sur la façon d'assurer la stabilité d'un amplificateur RF.

Commençons par les bases. Qu’est-ce que la stabilité exactement dans un amplificateur RF ? Eh bien, en termes simples, un amplificateur stable est un amplificateur qui n'oscille pas et ne se détraque pas dans des conditions de fonctionnement normales. Les oscillations peuvent perturber le signal, provoquer des interférences et même endommager l'amplificateur lui-même. Nous voulons donc absolument éviter cela.

1. Sélection appropriée des composants

La première étape pour garantir la stabilité de l’amplificateur consiste à choisir les bons composants. Cela inclut les transistors, les résistances, les condensateurs et les inductances. Chaque composant joue un rôle essentiel dans les performances de l'amplificateur, et l'utilisation de pièces de mauvaise qualité ou mal adaptées peut entraîner une instabilité.

Pour les transistors, nous devons examiner des paramètres tels que le gain, le facteur de bruit et la tenue en puissance. Un transistor avec un gain trop élevé peut rendre l'amplificateur sujet aux oscillations. D’un autre côté, un transistor avec un faible gain pourrait ne pas fournir une amplification suffisante. Nous devons également prendre en compte la gamme de fréquences du transistor. Il doit être adapté à la fréquence de fonctionnement de notre amplificateur.

Des résistances, des condensateurs et des inductances sont utilisés pour la polarisation, le couplage et l'adaptation. Par exemple, les résistances de polarisation définissent le point de fonctionnement CC du transistor. Si ces résistances ne sont pas correctement sélectionnées, le transistor pourrait ne pas fonctionner dans la région souhaitée, entraînant une instabilité. Des condensateurs et des inductances sont utilisés pour l'adaptation d'impédance. Une bonne adaptation d'impédance entre l'amplificateur et la charge permet de transférer efficacement la puissance et réduit les risques de réflexions, qui peuvent provoquer des oscillations.

2. Correspondance des entrées et des sorties

L'adaptation d'impédance est extrêmement importante pour la stabilité de l'amplificateur. Lorsque les impédances d'entrée et de sortie de l'amplificateur correspondent respectivement aux impédances de source et de charge, nous pouvons minimiser les réflexions. Les réflexions peuvent provoquer des ondes stationnaires dans l'amplificateur, pouvant entraîner des oscillations.

Nous pouvons utiliser diverses techniques d'adaptation d'impédance, telles que l'utilisation de réseaux d'adaptation. Ces réseaux peuvent être constitués de condensateurs et d'inductances. Par exemple, un simple réseau L peut être utilisé pour faire correspondre une impédance de charge à l'impédance de sortie de l'amplificateur. Il existe également des réseaux de correspondance plus complexes comme le réseau Pi et le réseau T, qui peuvent fournir une meilleure correspondance sur une plage de fréquences plus large.

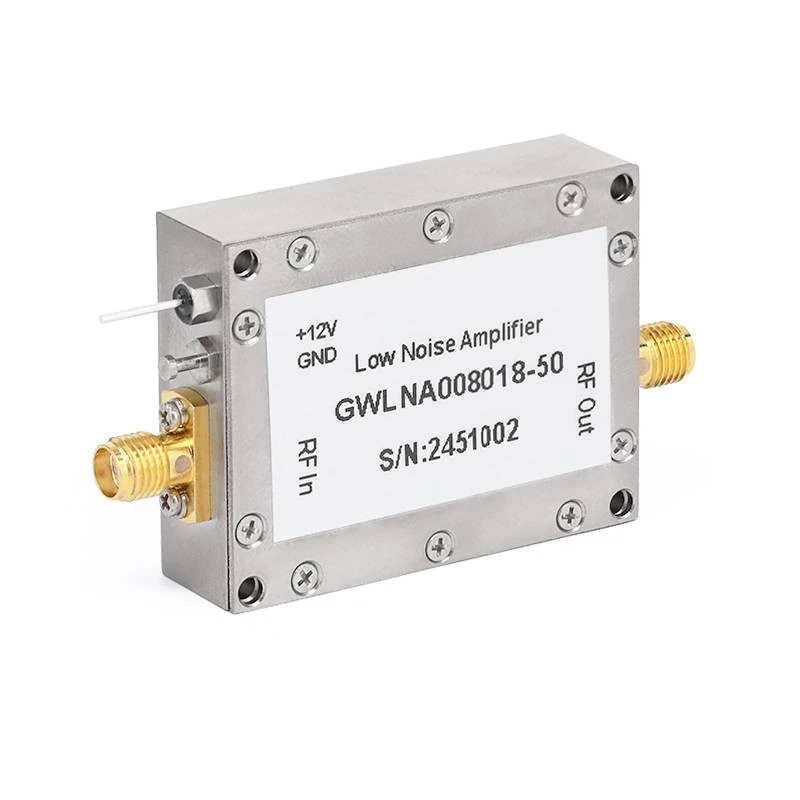

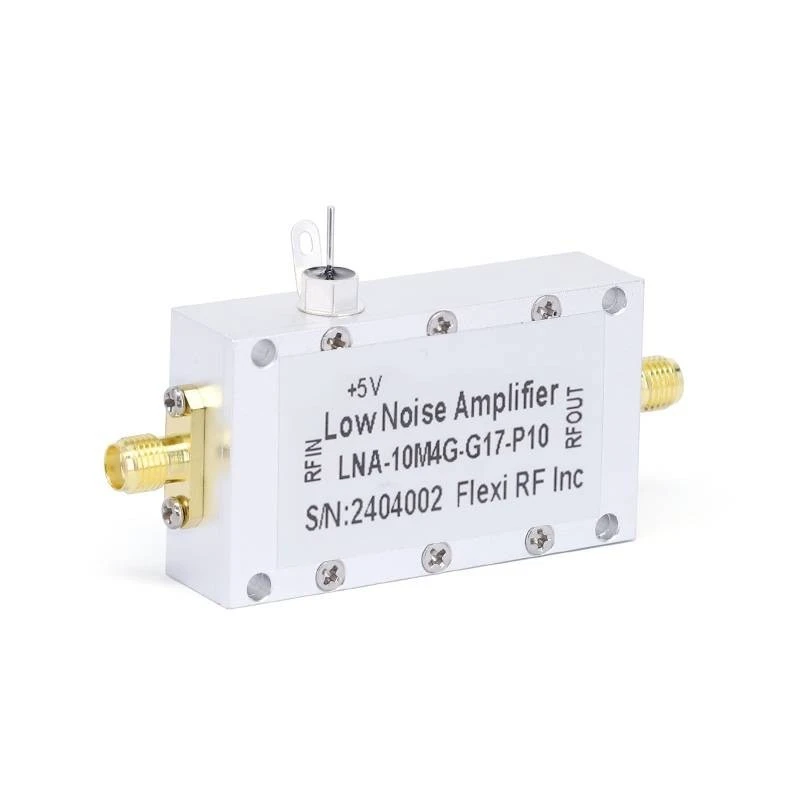

Dans notre entreprise, nous proposons une gamme d'amplificateurs RF avec une excellente adaptation d'entrée et de sortie. Consultez notreAmplificateurs à faible bruit 220 GHz,Amplificateurs à faible bruit 90 GHz, etAmplificateurs à faible bruit 18 GHz. Ces amplificateurs sont conçus avec des réseaux d'adaptation appropriés pour garantir un fonctionnement stable.

3. Circuits de polarisation

La polarisation est un autre facteur clé dans la stabilité de l'amplificateur. Le circuit de polarisation définit le point de fonctionnement CC du transistor. Un circuit de polarisation stable garantit que le transistor fonctionne dans la région linéaire, où il peut fournir une amplification cohérente.

Il existe différents types de circuits de polarisation, tels que la polarisation fixe, la polarisation automatique et la polarisation du diviseur de tension. La polarisation du diviseur de tension est l'un des circuits de polarisation les plus couramment utilisés car elle offre une bonne stabilité dans une large gamme de conditions de fonctionnement. Il utilise deux résistances pour diviser la tension d'alimentation et définir la tension de base du transistor.

Lors de la conception du circuit de polarisation, nous devons prendre en compte des facteurs tels que les changements de température. Les transistors sont sensibles à la température et leurs caractéristiques peuvent changer avec la température. Un bon circuit de polarisation devrait être capable de compenser ces changements de température et de maintenir le point de fonctionnement stable.

4. Disposition des PCB

La disposition du circuit imprimé (PCB) peut avoir un impact important sur la stabilité de l'amplificateur. Une configuration de circuit imprimé mal conçue peut introduire des capacités et inductances parasites indésirables, susceptibles de provoquer des oscillations.

Nous devons prêter attention aux points suivants lors de la conception de la disposition du PCB :

• Placement des composants: Rapprochez les composants les uns des autres pour minimiser la longueur des traces d'interconnexion. De longues traces peuvent agir comme des antennes et émettre de l’énergie électromagnétique, ce qui peut provoquer des interférences et une instabilité.
• Mise à la terre: Un schéma de mise à la terre approprié est essentiel. Nous devrions utiliser une configuration de masse à point unique ou une configuration de masse en étoile pour éviter les boucles de masse. Les boucles de masse peuvent introduire du bruit et provoquer une instabilité dans l'amplificateur.
• Découplage de l'alimentation: Utilisez des condensateurs de découplage à proximité des broches d'alimentation des composants. Ces condensateurs aident à filtrer le bruit haute fréquence de l'alimentation et l'empêchent d'affecter les performances de l'amplificateur.

5. Commentaires

Le feedback peut être utilisé pour améliorer la stabilité de l’amplificateur. Il existe deux types de feedback : le feedback positif et le feedback négatif. Une rétroaction positive peut augmenter le gain de l’amplificateur, mais elle peut également rendre l’amplificateur instable. En revanche, une rétroaction négative peut réduire le gain mais améliorer la stabilité, la linéarité et la bande passante de l'amplificateur.

Nous pouvons utiliser une rétroaction négative pour contrôler le gain de l’amplificateur et réduire les effets des variations des paramètres. Par exemple, nous pouvons utiliser une résistance dans le chemin de rétroaction pour régler le gain de l'amplificateur. En ajustant la valeur de cette résistance, nous pouvons contrôler la quantité de rétroaction négative et donc le gain de l'amplificateur.

6. Gestion thermique

La chaleur peut avoir un impact significatif sur la stabilité de l'amplificateur. À mesure que la température de l’amplificateur augmente, les caractéristiques des composants peuvent changer, ce qui peut entraîner une instabilité.

Nous devons assurer une bonne gestion thermique de l’amplificateur. Cela peut être fait en utilisant des dissipateurs de chaleur, des ventilateurs ou d'autres dispositifs de refroidissement. Les dissipateurs thermiques sont utilisés pour dissiper la chaleur générée par les composants. Ils augmentent la surface du composant, lui permettant de transférer plus efficacement la chaleur vers l’environnement. Des ventilateurs peuvent être utilisés pour augmenter le flux d'air sur le dissipateur thermique, améliorant ainsi encore l'efficacité du refroidissement.

7. Tests et surveillance

Une fois l’amplificateur conçu et construit, nous devons tester et surveiller ses performances. Nous pouvons utiliser divers équipements de test, tels que des analyseurs de spectre, des analyseurs de réseau et des oscilloscopes, pour mesurer le gain, la réponse en fréquence et la stabilité de l'amplificateur.

Au cours du processus de test, nous pouvons rechercher des signes d'instabilité, tels que des oscillations ou des réponses en fréquence anormales. Si nous détectons des problèmes, nous pouvons apporter des ajustements à la conception ou aux composants de l'amplificateur pour améliorer sa stabilité.

Nous devons également surveiller les performances de l’amplificateur au fil du temps. Les facteurs environnementaux tels que la température et l'humidité peuvent changer, et ces changements peuvent affecter la stabilité de l'amplificateur. En surveillant les performances de l'amplificateur, nous pouvons détecter rapidement tout changement et prendre des mesures correctives.

En conclusion, garantir la stabilité d'un amplificateur RF nécessite une combinaison de sélection appropriée des composants, d'adaptation d'impédance, de polarisation, de disposition du PCB, de rétroaction, de gestion thermique et de tests. Dans notre entreprise, nous prenons en compte tous ces facteurs lors de la conception et de la fabrication de nos amplificateurs RF. Nous nous engageons à fournir à nos clients des amplificateurs RF stables et de haute qualité.

Si vous souhaitez acheter des amplificateurs RF ou si vous avez des questions sur la stabilité des amplificateurs, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la meilleure solution pour vos besoins.

Références

• González, Guillermo. Amplificateurs à transistors micro-ondes : analyse et conception. Prentice Hall, 1997.
• Pozar, David M. Ingénierie des micro-ondes. Wiley, 2011.
