Comment faire correspondre l'impédance de sortie d'un amplificateur RF ?

Salut! En tant que fournisseur d'amplificateurs RF, j'ai récemment reçu de nombreuses questions sur la façon de faire correspondre l'impédance de sortie d'un amplificateur RF. C'est un sujet crucial et je suis ravi de partager quelques idées avec vous.

Tout d’abord, parlons des raisons pour lesquelles l’adaptation d’impédance est si importante. Dans le monde des amplificateurs RF, l’adaptation d’impédance revient à trouver le partenaire de danse idéal. Lorsque l'impédance de sortie de l'amplificateur correspond à l'impédance de la charge (l'appareil auquel il est connecté), cela garantit un transfert de puissance maximal. Cela signifie que vous tirez le meilleur parti de votre amplificateur et que vous réduisez les réflexions du signal. Les réflexions du signal peuvent causer toutes sortes de problèmes, comme une efficacité réduite, une augmentation du bruit et même des dommages à votre amplificateur.

Alors, comment faire correspondre l’impédance de sortie d’un amplificateur RF ? Eh bien, il existe plusieurs méthodes différentes, et je vais vous présenter certaines des plus courantes.

1. Utiliser un réseau de correspondance

L'un des moyens les plus populaires pour adapter l'impédance consiste à utiliser un réseau d'adaptation. Un réseau d'adaptation est un circuit conçu pour transformer l'impédance de l'amplificateur pour qu'elle corresponde à l'impédance de la charge. Il existe plusieurs types de réseaux de correspondance, mais deux des plus courants sont le réseau L et le réseau Pi.

Le réseau L est un moyen simple et efficace d'adapter l'impédance. Il se compose de deux composants réactifs (inductances ou condensateurs) disposés en forme de L. Les valeurs de ces composants sont calculées en fonction des impédances d'entrée et de sortie que vous essayez de faire correspondre. Par exemple, si votre amplificateur a une impédance de sortie de 50 ohms et que votre charge a une impédance de 25 ohms, le réseau L peut être conçu pour transformer l'impédance de 50 ohms en 25 ohms.

Le réseau Pi est un peu plus complexe que le réseau L, mais il offre plus de flexibilité. Il se compose de trois composants réactifs disposés en forme de Pi. Le réseau Pi peut être utilisé pour s'adapter à une plus large gamme d'impédances et peut également fournir certaines capacités de filtrage.

Lors de la conception d'un réseau adapté, il est important d'utiliser des composants de haute qualité. Des composants de mauvaise qualité peuvent introduire des pertes et affecter les performances de votre réseau de correspondance. Vous pouvez trouver d'excellents composants RF auprès de fournisseurs fiables, qui peuvent vraiment faire une différence dans les performances de votre amplificateur.

2. Réglage de l'amplificateur

Une autre façon de faire correspondre l'impédance de sortie consiste à régler l'amplificateur lui-même. Certains amplificateurs RF ont des composants réglables qui vous permettent d'affiner l'impédance de sortie. Cela peut être une excellente option si vous devez apporter de petits ajustements à l'impédance pour obtenir une meilleure correspondance.

Par exemple, certains amplificateurs ont des paramètres de polarisation réglables qui peuvent affecter l'impédance de sortie. En ajustant la polarisation, vous pouvez modifier le point de fonctionnement de l'amplificateur et potentiellement améliorer l'adaptation d'impédance. Cependant, il est important d'être prudent lors du réglage de l'amplificateur, car des réglages incorrects peuvent entraîner un fonctionnement de l'amplificateur en dehors de ses spécifications et potentiellement l'endommager.

3. Utiliser un transformateur

Des transformateurs peuvent également être utilisés pour adapter l'impédance. Un transformateur fonctionne en modifiant les niveaux de tension et de courant entre deux circuits, ce qui peut effectivement modifier l'impédance. Par exemple, un transformateur abaisseur peut être utilisé pour réduire l'impédance de la sortie de l'amplificateur afin de l'adapter à une charge à impédance inférieure.

Les transformateurs présentent certains avantages par rapport aux autres méthodes de correspondance. Ils peuvent assurer une isolation entre l'amplificateur et la charge, ce qui peut être utile dans certaines applications. Ils disposent également d’une large bande passante, ce qui signifie qu’ils peuvent bien fonctionner sur une gamme de fréquences. Cependant, les transformateurs peuvent être encombrants et coûteux, notamment pour les applications à forte puissance.

4. Choisir le bon amplificateur

L'un des moyens les plus simples d'assurer une bonne adaptation d'impédance consiste à choisir un amplificateur doté déjà d'une impédance de sortie proche de l'impédance de votre charge. Dans notre entreprise, nous proposons une large gamme d'amplificateurs RF avec différentes impédances de sortie pour répondre à diverses applications.

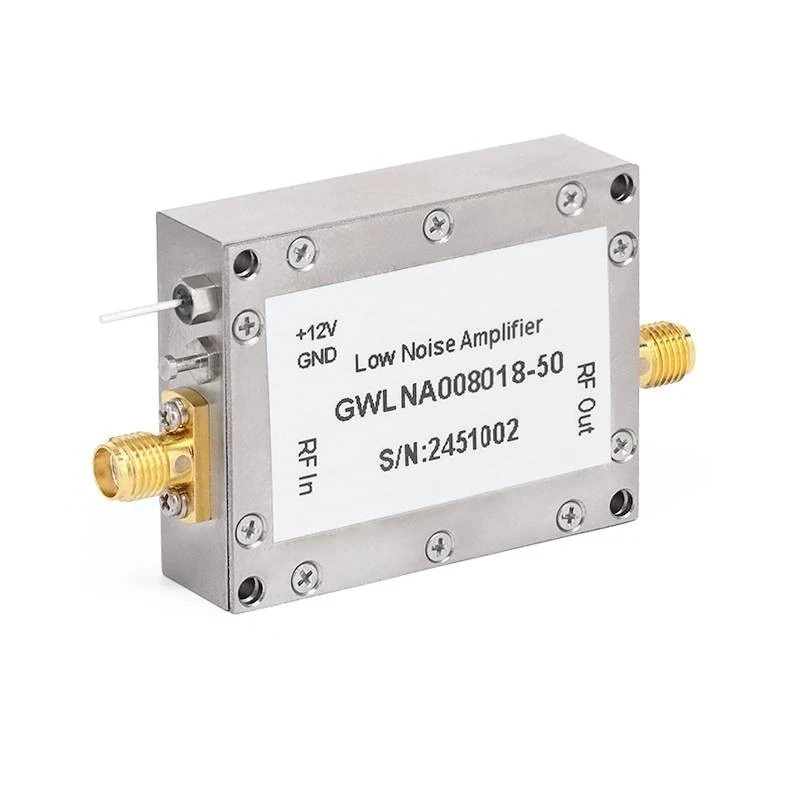

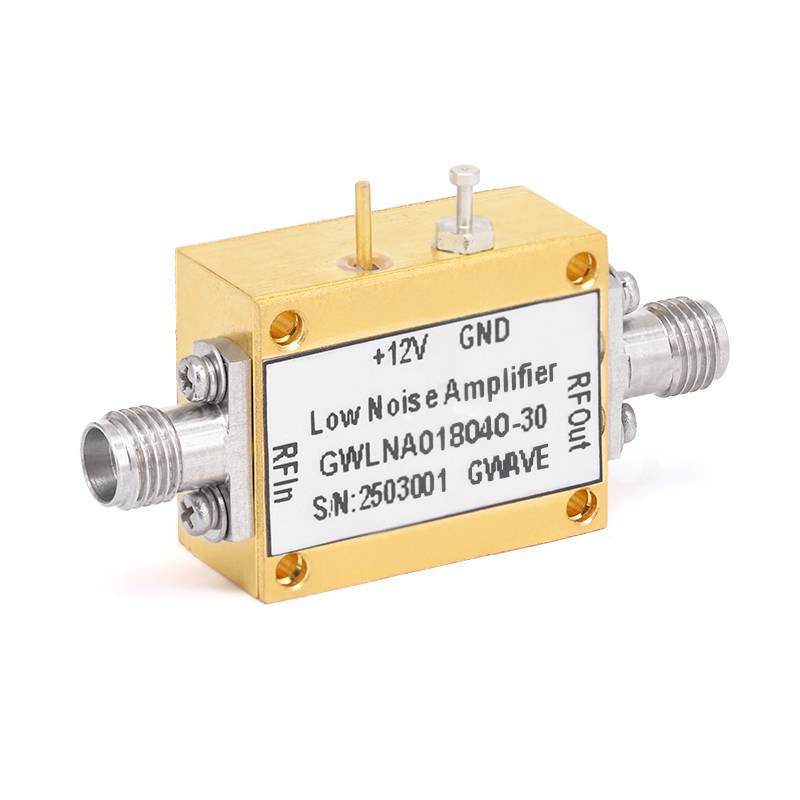

Par exemple, si vous travaillez sur un projet nécessitant un amplificateur à faible bruit avec une impédance de sortie de 50 ohms, nous proposons d'excellentes options. Consultez notreAmplificateurs à faible bruit 40 GHz,Amplificateurs à faible bruit 18 GHz, etAmplificateurs à faible bruit 50 GHz. Ces amplificateurs sont conçus pour offrir d'excellentes performances et sont disponibles avec différentes impédances de sortie pour répondre à vos besoins.

Tests et vérification

Une fois que vous avez implémenté une méthode pour faire correspondre l'impédance de sortie, il est important de tester et de vérifier les résultats. Vous pouvez utiliser un analyseur de réseau pour mesurer l'impédance et le coefficient de réflexion de l'amplificateur et de la charge. Le coefficient de réflexion est une mesure de la quantité de signal réfléchie par la charge. Un faible coefficient de réflexion indique une bonne adaptation d'impédance.

Si vous constatez que l'adaptation d'impédance n'est pas aussi bonne que vous le souhaiteriez, vous devrez peut-être apporter quelques ajustements aux paramètres de votre réseau ou de votre amplificateur. Il faudra peut-être quelques essais et erreurs pour obtenir la correspondance parfaite, mais cela en vaut la peine pour garantir des performances optimales de votre système RF.

Conclusion

Faire correspondre l'impédance de sortie d'un amplificateur RF est une étape importante pour garantir les performances et l'efficacité de votre système RF. Que vous choisissiez d'utiliser un réseau d'adaptation, de régler l'amplificateur, d'utiliser un transformateur ou de sélectionner le bon amplificateur dès le départ, plusieurs méthodes sont disponibles pour vous aider à obtenir une bonne adaptation d'impédance.

Si vous rencontrez toujours des difficultés avec l'adaptation d'impédance ou si vous recherchez l'amplificateur RF adapté à votre projet, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les meilleures solutions pour vos besoins RF. Que vous soyez un amateur travaillant sur un petit projet ou un professionnel de l'industrie, nous avons l'expertise et les produits pour vous accompagner. N'hésitez donc pas à nous contacter pour plus d'informations et pour démarrer une discussion sur vos besoins en matière d'amplificateur RF.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes. Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes. McGraw-Hill.
