Comment tester les performances des circulateurs RF?

Tester les performances des circulateurs RF est une étape cruciale pour assurer leur qualité et leur fiabilité, en particulier pour un fournisseur comme nous. Les circulateurs RF sont des dispositifs de port passifs de trois ou quatre - qui permettent aux signaux RF de s'écouler dans une direction spécifique, généralement de manière cyclique. Dans ce blog, nous explorerons les différentes méthodes et considérations pour tester les performances des circulateurs RF.

Comprendre les bases des circulateurs RF

Avant de plonger dans les méthodes de test, il est important d'avoir une compréhension claire de ce que sont les circulateurs RF et de la façon dont ils fonctionnent. Les circulateurs RF sont conçus pour isoler différentes parties d'un système RF, empêchant les réflexions et assurant un flux de signal efficace. Ils sont couramment utilisés dans des applications telles que les systèmes radar, les réseaux de communication sans fil et les équipements de test micro-ondes.

Le principe de base d'un circulateur RF est basé sur l'interaction entre le champ magnétique et le signal RF. Lorsqu'un signal RF entre dans un port du circulateur, il est dirigé vers le port suivant dans une séquence prédéfinie. Cette propriété rend les circulateurs utiles pour séparer les chemins de transmission et de réception dans les systèmes RF.

Paramètres de performance clés

Il existe plusieurs paramètres de performance clés qui doivent être testés lors de l'évaluation d'un circulateur RF. Ces paramètres incluent la perte d'insertion, l'isolement, la perte de retour et le décalage de phase.

1. Perte
   La perte d'insertion est la quantité de puissance perdue lorsqu'un signal RF passe par le circulateur. Il est généralement mesuré en décibels (dB). Une faible perte d'insertion est souhaitable car elle indique que le circulateur est efficace pour transmettre le signal RF. Pour mesurer la perte d'insertion, un générateur de signal est utilisé pour envoyer un signal RF connu dans un port du circulatrice, et un compteur de puissance est utilisé pour mesurer la puissance au port de sortie. La différence entre la puissance d'entrée et la puissance de sortie est la perte d'insertion.

2. Isolement
   L'isolement est la mesure de la façon dont le circulateur sépare les signaux entre les différents ports. Il est également mesuré en dB. Un isolement élevé est important pour prévenir les interférences entre différentes parties du système RF. Pour mesurer l'isolement, un signal est appliqué à un port et la puissance au port non adjacente est mesurée. Le rapport de la puissance d'entrée à la puissance au port non adjacent donne la valeur d'isolement.

3. Pertes de rendement
   La perte de rendement est une mesure de la quantité de puissance reflétée du circulateur. Il s'agit d'une indication de la façon dont le circulateur est adapté à l'impédance du système RF connecté. Une perte de rendement élevée est souhaitable car cela signifie que moins de puissance est reflétée. La perte de rendement peut être mesurée à l'aide d'un analyseur de réseau, qui envoie un signal RF balayé dans le circulateur et mesure le signal réfléchi.

4. Décalage de phase
   Le décalage de phase est le changement dans la phase du signal RF lorsqu'il passe à travers le circulateur. Il est important dans les applications où la phase du signal doit être contrôlée, comme dans les antennes de tableau phasées. Le décalage de phase peut être mesuré à l'aide d'un analyseur de réseau vectoriel, qui peut mesurer à la fois l'amplitude et la phase du signal RF.



Équipement de test

Pour tester les performances des circulateurs RF, plusieurs types d'équipement sont nécessaires. Il s'agit notamment des générateurs de signaux, des compteurs de puissance, des analyseurs de réseaux et des analyseurs de spectre.

1. Générateurs de signaux
   Les générateurs de signaux sont utilisés pour générer des signaux RF avec des fréquences, des amplitudes et des formats de modulation spécifiques. Ils sont essentiels pour tester la perte d'insertion et l'isolement des circulateurs RF. Un bon générateur de signaux devrait avoir une large plage de fréquences, une stabilité de puissance de sortie élevée et un bruit de phase faible.

2. Électricité
   Les compteurs de puissance sont utilisés pour mesurer la puissance du signal RF. Ils sont utilisés conjointement avec des générateurs de signaux pour mesurer la perte et l'isolement de l'insertion. Un compteur de puissance doit avoir une précision élevée et une large plage dynamique.

3. Analyseurs de réseau
   Les analyseurs de réseau sont l'équipement de test le plus polyvalent pour les circulateurs RF. Ils peuvent mesurer la perte d'insertion, l'isolement, la perte de retour et le décalage de phase simultanément. Un analyseur de réseau envoie un signal RF balayé dans le circulateur et mesure les signaux transmis et réfléchis à différentes fréquences. Il peut également afficher les résultats dans divers formats, tels que les graphiques SMITH et les diagrammes de réponse en fréquence.

4. Analyseurs de spectre
   Les analyseurs de spectre sont utilisés pour analyser le spectre de fréquence du signal RF. Ils peuvent être utilisés pour détecter tous les signaux ou harmoniques indésirables générés par le circulateur. Un analyseur de spectre peut afficher la puissance du signal en fonction de la fréquence, permettant une identification facile de tout problème lié à la fréquence.

Procédures de test

Les tests des circulateurs RF impliquent généralement les étapes suivantes:

1. Configuration initiale
   Avant de commencer les tests, l'équipement de test doit être calibré pour assurer des mesures précises. Le circulateur doit être correctement connecté à l'équipement de test et l'impédance du système doit être adaptée à l'impédance du circulatrice.

2. Mesure de la perte d'insertion
   Un générateur de signal est réglé sur une fréquence et une amplitude spécifiques, et le signal est envoyé dans un port du circulateur. Un compteur d'alimentation est utilisé pour mesurer la puissance au port de sortie. La perte d'insertion est calculée en soustrayant la puissance de sortie de la puissance d'entrée. Cette mesure est répétée à différentes fréquences pour obtenir la réponse en fréquence de perte d'insertion.

3. Mesure de l'isolement
   Un signal est appliqué à un port du circulateur, et la puissance au port non adjacente est mesurée à l'aide d'un compteur de puissance. L'isolement est calculé comme le rapport de la puissance d'entrée à la puissance au port non adjacent. Semblable à la perte d'insertion, l'isolement est mesuré à différentes fréquences pour obtenir la réponse en fréquence d'isolement.

4. Mesure des pertes de retour
   Un analyseur de réseau est utilisé pour mesurer la perte de retour. L'analyseur de réseau envoie un signal RF balayé dans le circulateur et le signal réfléchi est mesuré. La perte de retour est affichée sur l'analyseur de réseau en fonction de la fréquence.

5. Mesure de décalage de phase
   Un analyseur de réseau vectoriel est utilisé pour mesurer le décalage de phase. L'analyseur de réseau vectoriel mesure à la fois la magnitude et la phase du signal RF lorsqu'il passe par le circulateur. Le décalage de phase est calculé comme la différence de phase entre les signaux d'entrée et de sortie.

Considérations pour les tests

Lors du test des circulateurs RF, plusieurs considérations doivent être prises en compte.

1. Conditions environnementales
   Les performances des circulateurs RF peuvent être affectées par des conditions environnementales telles que la température, l'humidité et les vibrations. Par conséquent, les tests doivent être effectués dans des conditions environnementales contrôlées pour garantir des résultats précis et reproductibles.

2. Pertes de câbles
   Les câbles utilisés pour connecter le circulateur à l'équipement de test peuvent introduire des pertes et des déphasages. Ces pertes doivent être prises en compte lors du calcul des paramètres de performance du circulateur. Il est recommandé d'utiliser des câbles de haute qualité avec des pertes faibles et des caractéristiques de phase stables.

3. Plage de fréquences de test
   La plage de fréquences de test doit couvrir toute la plage de fréquences de fonctionnement du circulateur. Cela garantit que le circulateur fonctionne bien à travers son spectre de fréquence prévu.

Conclusion

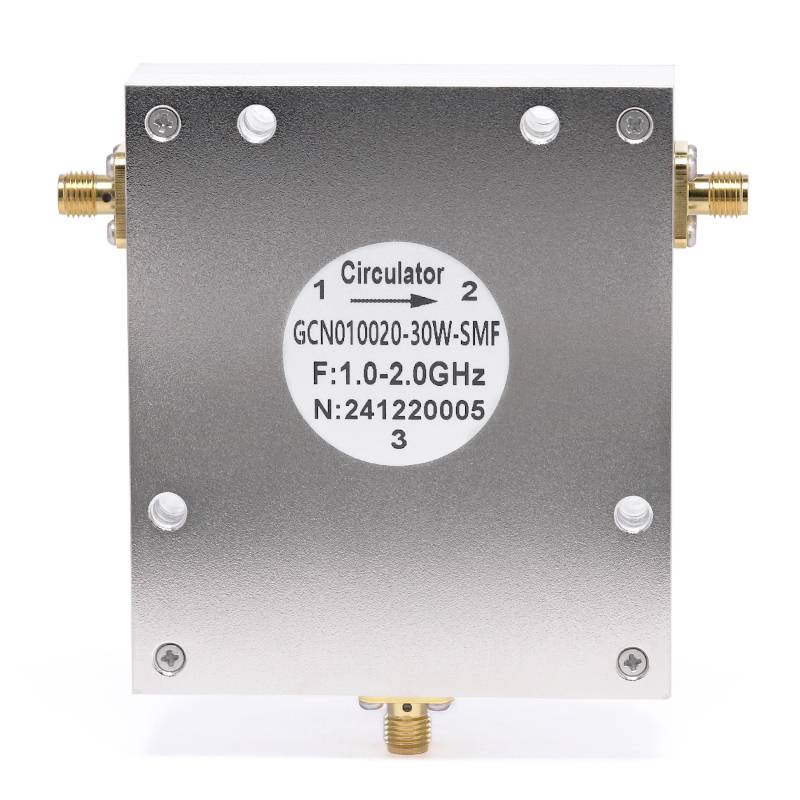

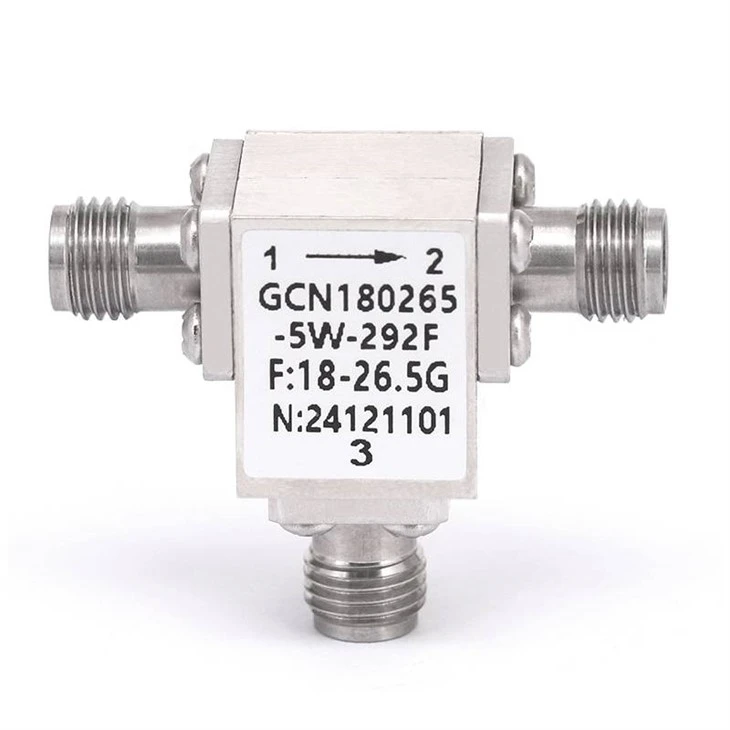

Tester les performances des circulateurs RF est un processus complexe mais essentiel pour assurer leur qualité et leur fiabilité. En mesurant les paramètres de performance clés tels que la perte d'insertion, l'isolement, la perte de retour et le décalage de phase, nous pouvons nous assurer que notreCirculateurs coaxiaux RFrépondre aux normes les plus élevées. Dans notre entreprise, nous nous engageons à fournir des circulateurs RF de haute qualité qui sont soigneusement testés pour assurer des performances optimales.

Si vous avez besoin de circulateurs RF pour votre système RF, nous vous invitons à nous contacter pour une discussion sur les achats. Notre équipe d'experts est prête à vous aider à sélectionner les bons circulateurs pour votre application spécifique et à répondre à toutes les questions que vous pourriez avoir.

Références

• Pozar, DM (2011). Ingénierie micro-ondes. Wiley.
• Collin, RE (2001). Fondations pour l'ingénierie micro-ondes. Wiley.
