Comment dépanner les charges RF ?

Le dépannage des charges RF peut être un peu un casse-tête, mais avec le bon savoir-faire, cela peut être une tâche gérable. En tant que fournisseur de charges RF, j'ai vu pas mal de problèmes et j'ai appris quelques astuces au fil des ans. Voyons comment vous pouvez dépanner efficacement les charges RF.

Comprendre les bases des charges RF

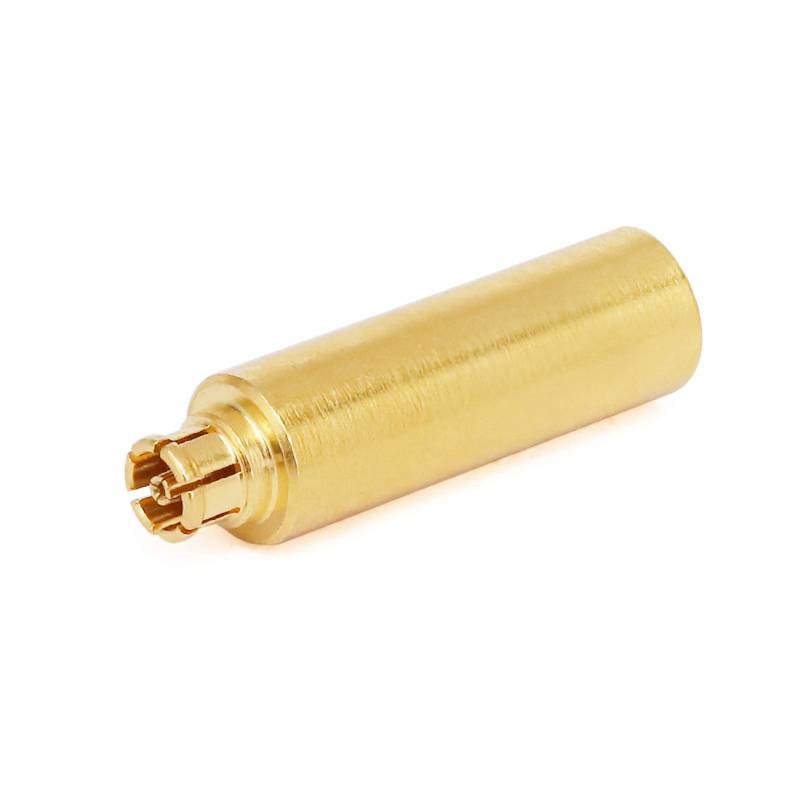

Tout d’abord, que sont les charges RF ? Les charges RF sont des dispositifs qui absorbent l'énergie RF et la dissipent sous forme de chaleur. Ils sont utilisés dans diverses applications, telles que le test d'émetteurs, de récepteurs et d'autres équipements RF. Il existe différents types de charges RF, telles queCharges RF G3PO,Charges RF SMA, etCharges RF GPO. Chaque type a ses propres spécifications et caractéristiques, qui peuvent affecter leurs performances et les types de problèmes qu’ils peuvent rencontrer.

Inspection visuelle

La première étape du dépannage de toute charge RF est une inspection visuelle. Jetez un œil attentif à la charge elle-même. Vérifiez tout dommage physique, comme des fissures, des bosses ou des connexions desserrées. Une charge RF endommagée peut provoquer toutes sortes de problèmes, tels qu'une mauvaise adaptation d'impédance, voire une panne totale.

Regardez les connecteurs. Sont-ils propres et exempts de corrosion ? Les connecteurs corrodés peuvent entraîner une perte de signal et des mesures inexactes. Si vous constatez de la corrosion, vous pouvez essayer de nettoyer les connecteurs avec un nettoyant pour contacts adapté. Assurez-vous de suivre les instructions du fabricant lorsque vous utilisez des produits de nettoyage.

Vérifiez également le câble connecté à la charge RF. Recherchez tout signe d’usure, comme des fils effilochés ou une isolation endommagée. Un câble défectueux peut introduire du bruit et des interférences dans le système, rendant difficile l'obtention de lectures précises.

Test d'impédance

L'un des aspects les plus importants d'une charge RF est son impédance. L'impédance est une mesure de la façon dont la charge résiste au flux d'énergie RF. La plupart des charges RF sont conçues pour avoir une impédance spécifique, généralement de 50 ohms. Si l'impédance de la charge est désactivée, cela peut provoquer des réflexions et des ondes stationnaires, susceptibles d'affecter les performances de votre système RF.

Pour tester l'impédance d'une charge RF, vous aurez besoin d'un analyseur d'impédance ou d'un analyseur de réseau. Il s'agit d'équipements spécialisés capables de mesurer l'impédance d'un appareil sur une gamme de fréquences. Connectez l'analyseur à la charge RF et suivez les instructions pour effectuer la mesure.

Si l'impédance mesurée est significativement différente de la valeur spécifiée, il peut y avoir un problème avec la charge. Cela peut être dû à un défaut de fabrication, à un dommage physique ou à un problème de connecteurs. Dans certains cas, vous pourrez peut-être ajuster la charge pour corriger l'impédance, mais dans d'autres cas, vous devrez peut-être remplacer la charge.

Gestion de la puissance

Un autre facteur important à prendre en compte est la capacité de traitement de puissance de la charge RF. Chaque charge RF a une puissance nominale maximale, qui indique la quantité maximale de puissance RF qu'elle peut dissiper en toute sécurité. Si vous essayez de faire fonctionner la charge à un niveau de puissance supérieur à sa valeur nominale, elle peut surchauffer et tomber en panne.

Pour vérifier si la gestion de la puissance pose un problème, vous devez connaître le niveau de puissance du signal RF appliqué à la charge. Vous pouvez utiliser un wattmètre pour mesurer la puissance. Comparez la puissance mesurée avec la puissance nominale maximale de la charge RF.

Si le niveau de puissance est proche ou dépasse la valeur nominale, vous devez prendre des mesures. Vous pouvez soit réduire la puissance du signal RF, soit utiliser une charge avec une puissance nominale plus élevée. La surchauffe peut non seulement endommager la charge, mais également présenter un risque pour la sécurité. Il est donc important de résoudre ce problème le plus rapidement possible.

Réponse en fréquence

Les charges RF sont conçues pour fonctionner sur une plage de fréquences spécifique. Si vous utilisez la charge en dehors de sa plage de fréquences spécifiée, elle risque de ne pas fonctionner comme prévu. La réponse en fréquence d'une charge RF décrit comment ses performances changent avec la fréquence.

Pour tester la réponse en fréquence, vous pouvez utiliser un analyseur de spectre ou un analyseur de réseau. Ces outils peuvent mesurer l'amplitude et la phase du signal RF à différentes fréquences. Tracez les résultats sur un graphique pour voir comment la charge se comporte sur la plage de fréquences.

Si la réponse en fréquence n'est pas plate ou s'il y a des variations importantes, cela peut indiquer un problème avec la charge. Cela peut être dû à un défaut de conception, à un défaut de fabrication ou à une interférence provenant d’autres composants du système. Dans certains cas, vous pourrez peut-être compenser les problèmes de réponse en fréquence en utilisant des techniques de filtrage ou d'égalisation supplémentaires.

Intégrité du signal

Lors du dépannage des charges RF, il est également important de prendre en compte l'intégrité du signal. Une bonne charge RF ne doit pas introduire de distorsion ou de bruit significatif dans le signal. Pour vérifier l'intégrité du signal, vous pouvez utiliser un générateur de signal et un oscilloscope.

Générez un signal RF connu et appliquez-le à la charge RF. Ensuite, utilisez l'oscilloscope pour mesurer le signal de sortie. Comparez le signal de sortie avec le signal d'entrée. Recherchez tout signe de distorsion, tel que des changements d'amplitude, de phase ou de forme d'onde.

Si vous remarquez une distorsion importante, cela peut être dû à un problème de charge RF. Cela peut être dû à une non-linéarité de la charge, à une mauvaise adaptation d'impédance ou à des interférences provenant d'autres sources. Vous devrez peut-être enquêter plus en détail sur la cause de la distorsion et prendre les mesures appropriées.

Test de température

La température peut avoir un impact significatif sur les performances d'une charge RF. À mesure que la charge dissipe l’énergie RF sous forme de chaleur, sa température peut augmenter. Si la température devient trop élevée, cela peut affecter l'impédance, la tenue en puissance et la réponse en fréquence de la charge.

Pour tester la température d'une charge RF, vous pouvez utiliser un thermomètre infrarouge ou un thermocouple. Mesurez la température de la charge pendant son fonctionnement. Comparez la température mesurée avec la température de fonctionnement maximale spécifiée par le fabricant.

Si la température approche ou dépasse la limite maximale, vous devez améliorer le refroidissement de la charge. Vous pouvez utiliser un dissipateur thermique ou un ventilateur de refroidissement pour aider à dissiper la chaleur. Dans certains cas, vous devrez peut-être réduire la puissance du signal RF pour éviter une surchauffe.

Étalonnage

Un étalonnage régulier est essentiel pour maintenir la précision d’une charge RF. Au fil du temps, les performances d'une charge RF peuvent changer en raison de facteurs tels que le vieillissement, les variations de température et les conditions environnementales. L'étalonnage garantit que la charge fonctionne toujours dans les limites de sa tolérance spécifiée.

La plupart des charges RF doivent être étalonnées périodiquement, généralement une fois par an ou selon les recommandations du fabricant. Pour calibrer une charge RF, vous devrez l'envoyer à un laboratoire d'étalonnage. Le laboratoire utilisera des équipements spécialisés pour mesurer les performances de la charge et l'ajustera si nécessaire pour la ramener dans la tolérance spécifiée.

Conclusion

Le dépannage des charges RF peut être un processus complexe, mais en suivant ces étapes, vous pouvez identifier et résoudre de nombreux problèmes courants. N'oubliez pas de commencer par une inspection visuelle, puis de passer au test de l'impédance, de la tenue en puissance, de la réponse en fréquence, de l'intégrité du signal et de la température. Un calibrage régulier est également important pour garantir la précision de la charge.

Si vous rencontrez toujours des difficultés pour dépanner votre charge RF ou si vous avez besoin d'une nouvelle charge RF pour votre application, n'hésitez pas à nous contacter. En tant que fournisseur de charges RF, nous proposons une large gamme de charges RF de haute qualité, notammentCharges RF G3PO,Charges RF SMA, etCharges RF GPO. Nous pouvons vous aider à trouver la charge adaptée à vos besoins et vous fournir le soutien dont vous avez besoin pour assurer le bon fonctionnement de votre système RF. Contactez-nous dès aujourd'hui pour discuter de vos besoins et démarrer le processus d'approvisionnement.

Références

• Manuel d'ingénierie RF
• Guide d'analyse de réseau et de mesures RF
• Documentation du fabricant de la charge RF
