Quelles sont les applications des isolateurs RF dans les coupleurs RF ?

Les isolateurs RF et les coupleurs RF sont deux composants cruciaux des systèmes radiofréquences (RF), chacun avec ses fonctions et caractéristiques uniques. En tant que fournisseur expérimenté d'isolateurs RF, j'ai pu constater par moi-même comment ces deux appareils fonctionnent en tandem pour améliorer les performances des systèmes RF. Dans ce blog, j'aborderai les applications des isolateurs RF dans les coupleurs RF, mettant en lumière leurs capacités combinées et les avantages qu'ils apportent à diverses industries.

Comprendre les isolateurs RF et les coupleurs RF

Avant d'explorer leurs applications, comprenons brièvement ce que sont les isolateurs RF et les coupleurs RF. Un isolateur RF est un dispositif à deux ports qui permet aux signaux RF de passer dans une direction tout en offrant une isolation élevée dans la direction inverse. Il est principalement utilisé pour protéger les composants RF sensibles des signaux réfléchis, qui peuvent provoquer une instabilité, des interférences et même des dommages à l'équipement.

D'autre part, un coupleur RF est un appareil multiport qui échantillonne une partie du signal RF d'une ligne de transmission et la transmet à un autre port. Les coupleurs sont utilisés à diverses fins, telles que la surveillance des signaux, la mesure de la puissance et la distribution des signaux.

Applications des isolateurs RF dans les coupleurs RF

Protection des signaux

L'une des principales applications des isolateurs RF dans les coupleurs RF est la protection du signal. Dans un système RF typique, les coupleurs RF sont souvent utilisés pour échantillonner et surveiller la puissance du signal principal. Cependant, toute inadéquation d'impédance dans le chemin de surveillance peut provoquer des réflexions, qui peuvent ensuite revenir à la source et perturber le signal principal.

En plaçant un isolateur RF entre le coupleur RF et l'équipement de surveillance, nous pouvons empêcher ces signaux réfléchis d'atteindre la source. Par exemple, dans une station de base sans fil, le coupleur RF échantillonne le signal de sortie de l'amplificateur de puissance à des fins de surveillance. Un isolateur RF est installé entre le coupleur et le wattmètre pour protéger l'amplificateur de puissance des signaux réfléchis provoqués par des désadaptations d'impédance dans le wattmètre ou les câbles de connexion. Cela garantit la stabilité et la fiabilité du fonctionnement de l'amplificateur de puissance.

Améliorer la qualité du signal

Les isolateurs RF peuvent également améliorer la qualité du signal dans les applications de coupleurs RF. Lorsqu'un coupleur RF est utilisé pour la distribution du signal, les ports de sortie peuvent subir des conditions de charge différentes, ce qui peut entraîner des inadaptations d'impédance et des réflexions. Ces réflexions peuvent provoquer une distorsion et des interférences du signal, dégradant ainsi la qualité globale du signal.

Un isolateur RF peut être ajouté à chaque port de sortie du coupleur RF pour absorber les signaux réfléchis et fournir une charge adaptée au coupleur. Cela permet de maintenir un signal de sortie propre et stable, en particulier dans les applications haute fréquence où l'intégrité du signal est de la plus haute importance. Par exemple, dans un système de communication par satellite, des coupleurs RF sont utilisés pour distribuer les signaux RF à plusieurs récepteurs. Les isolateurs RF aux ports de sortie des coupleurs garantissent que les signaux reçus par chaque récepteur sont de haute qualité, exempts des interférences causées par les réflexions.

Protection des amplificateurs de puissance dans les systèmes couplés

Dans les systèmes RF où des amplificateurs de puissance sont utilisés conjointement avec des coupleurs RF, les isolateurs RF jouent un rôle essentiel dans la protection des amplificateurs de puissance. Les amplificateurs de puissance sont sensibles à la puissance réfléchie, et une puissance réfléchie excessive peut provoquer une surchauffe et endommager les composants de l'amplificateur.

Lorsqu'un coupleur RF est utilisé pour échantillonner la puissance de sortie d'un amplificateur de puissance, l'isolateur placé entre l'amplificateur et le coupleur empêche la puissance réfléchie par le coupleur ou les composants de surveillance ou de distribution ultérieurs d'atteindre l'amplificateur. Cela prolonge la durée de vie de l'amplificateur de puissance et réduit le risque de panne du système. Par exemple, dans un système radar, l'amplificateur de puissance génère des signaux RF de haute puissance et un coupleur RF échantillonne une partie de ce signal à des fins de surveillance. L'isolateur RF garantit que l'amplificateur de puissance fonctionne de manière sûre et efficace.

Exemples de produits spécifiques

En tant que fournisseur d'isolateurs RF, nous proposons une large gamme d'isolateurs RF adaptés à différentes applications de coupleurs RF. NotreIsolateurs coaxiaux RF 6 GHzsont idéaux pour les applications dans la bande de fréquences 6 GHz, telles que les systèmes Wi-Fi 6E. Ces isolateurs offrent une excellente isolation et une faible perte d'insertion, garantissant le fonctionnement fiable des coupleurs RF dans ces systèmes.

Pour les applications haute fréquence, notreIsolateurs coaxiaux RF 40 GHzsont conçus pour relever les défis des fréquences d’ondes millimétriques. Ils sont couramment utilisés dans les stations de base à ondes millimétriques 5G, où les coupleurs RF sont utilisés pour la surveillance et la distribution des signaux. Les isolateurs protègent les composants sensibles du système des signaux réfléchis et maintiennent la qualité du signal à ces hautes fréquences.

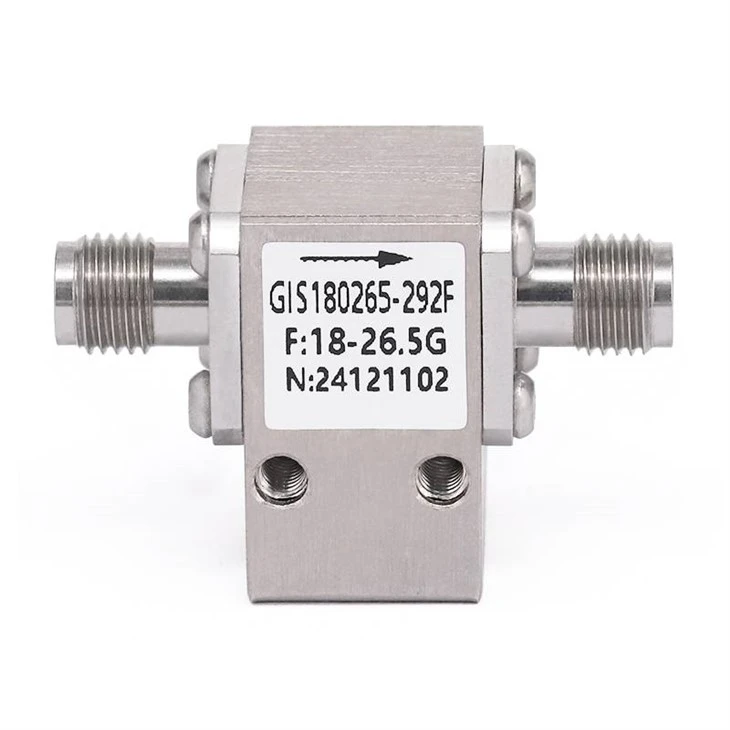

NotreIsolateurs coaxiaux RF 26,5 GHzsont également bien adaptés aux applications dans la gamme de fréquences de 24 à 26,5 GHz, telles que les systèmes radar automobiles. Dans ces systèmes, des coupleurs RF sont utilisés pour diviser et distribuer les signaux RF, et les isolateurs assurent la stabilité et la fiabilité du fonctionnement du radar en protégeant les composants des réflexions.

Conclusion et appel à l'action

En conclusion, les applications des isolateurs RF dans les coupleurs RF sont diverses et essentielles au bon fonctionnement des systèmes RF. De la protection du signal à l'amélioration de la qualité du signal et à la protection des amplificateurs de puissance, les isolateurs RF jouent un rôle crucial dans l'amélioration des performances et de la fiabilité des systèmes basés sur des coupleurs RF.

Si vous recherchez des isolateurs RF de haute qualité pour vos applications de coupleurs RF, nous sommes là pour vous fournir les meilleures solutions. Notre équipe d'experts peut vous aider à sélectionner les isolateurs les plus adaptés en fonction de vos besoins spécifiques. Que vous soyez dans l'industrie des télécommunications, de l'aérospatiale ou de l'automobile, nous avons les produits et les connaissances pour répondre à vos besoins. Contactez-nous dès aujourd'hui pour démarrer une discussion sur l'approvisionnement et faire passer votre système RF au niveau supérieur.

Références

1. Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
2. Collin, RE (2001). Fondements de l'ingénierie des micro-ondes (2e éd.). McGraw-Colline.
3. Vendelin, GD, Pavio, AM et Rohde, UL (1990). Conception de circuits micro-ondes utilisant des techniques linéaires et non linéaires. Wiley.
