Quelles sont les différences entre les circulateurs RF monolithiques et hybrides ?

Dans le domaine de la technologie radiofréquence (RF), les circulateurs jouent un rôle crucial dans la gestion du flux de signaux RF. Ce sont des dispositifs passifs non réciproques qui permettent aux signaux de se propager dans une direction spécifique autour des ports. Deux types courants de circulateurs RF sont les circulateurs monolithiques et hybrides. En tant que fournisseur de circulateurs RF, j'ai pu constater par moi-même les caractéristiques et applications uniques de ces deux types, et dans ce blog, je vais approfondir leurs différences.

1. Conception structurelle

Circulateurs RF monolithiques

Les circulateurs RF monolithiques sont construits comme une unité unique et intégrée. Les composants centraux, tels que le matériau ferrite, les circuits microruban ou stripline et les structures magnétiques, sont fabriqués sur un seul substrat. Cette construction monobloc offre plusieurs avantages. Premièrement, il offre un haut niveau de stabilité mécanique. Puisque tous les composants font partie d’une seule structure, il y a moins de risque de désalignement ou de défaillance mécanique due à des vibrations ou des chocs externes.

Deuxièmement, la conception compacte des circulateurs monolithiques les rend idéaux pour les applications où l'espace est limité. Par exemple, dans les appareils de communication de petit format tels que les radios portables ou les systèmes radar miniatures, le circulateur monolithique peut être facilement intégré dans l'espace disponible limité.

Circulateurs RF hybrides

Les circulateurs RF hybrides, quant à eux, sont construits en combinant plusieurs composants discrets. Ces composants peuvent inclure des éléments en ferrite séparés, des connecteurs et des cartes de circuits imprimés. La nature modulaire des circulateurs hybrides permet une plus grande flexibilité de conception. Les ingénieurs peuvent choisir différents types de matériaux en ferrite, de connecteurs et de configurations de circuits en fonction des exigences spécifiques de l'application.

Cependant, cette modularité présente également certains inconvénients. Les multiples composants doivent être soigneusement assemblés, ce qui augmente le risque de désalignement. Un petit désalignement pendant le processus d'assemblage peut dégrader considérablement les performances du circulateur, par exemple en augmentant la perte d'insertion ou en réduisant l'isolement.

2. Caractéristiques de performances

Perte d'insertion

La perte d'insertion est un paramètre de performance critique pour les circulateurs RF, car elle représente la quantité de puissance du signal perdue lorsque le signal traverse le circulateur. Les circulateurs monolithiques ont généralement une perte d’insertion inférieure à celle des circulateurs hybrides. La conception intégrée des circulateurs monolithiques réduit le nombre d'interfaces et de discontinuités dans le chemin du signal, ce qui entraîne moins d'atténuation du signal.

Dans les applications où la force du signal est cruciale, comme dans les émetteurs RF haute puissance, la perte d'insertion plus faible des circulateurs monolithiques peut aider à maintenir l'intégrité du signal transmis. Par exemple, dans un système de communication par satellite, un circulateur monolithique peut garantir que le signal RF haute puissance provenant de l'émetteur atteint l'antenne avec une perte minimale.

Les circulateurs hybrides, en raison de leur construction à composants discrets, peuvent avoir une perte d'insertion plus élevée. Les interfaces entre les différents composants peuvent provoquer des réflexions et une diffusion du signal, entraînant une perte de puissance supplémentaire. Cependant, grâce à une conception soignée et à une sélection de composants de haute qualité, la perte d'insertion des circulateurs hybrides peut être minimisée à un niveau acceptable pour de nombreuses applications.

Isolement

L'isolation est une autre mesure de performance importante, qui mesure la capacité du circulateur à empêcher les signaux de fuir entre des ports non adjacents. Les circulateurs monolithiques offrent généralement de bonnes performances d'isolation. La structure intégrée permet de contenir les champs magnétiques et de réduire le couplage entre les ports.

Dans un système de communication, une isolation élevée est essentielle pour éviter les interférences entre les différents chemins de signaux. Par exemple, dans un système émetteur-récepteur, le circulateur doit isoler l'émetteur du récepteur pour éviter les auto-interférences. Les circulateurs monolithiques peuvent réaliser efficacement cette isolation, garantissant le bon fonctionnement de l'émetteur-récepteur.

Les circulateurs hybrides peuvent également fournir une isolation élevée, mais cela nécessite une conception et un réglage plus soignés. Les composants discrets doivent être disposés et optimisés pour minimiser le couplage entre les ports. Dans certains cas, des composants de blindage ou de filtrage supplémentaires peuvent être nécessaires pour améliorer les performances d'isolation des circulateurs hybrides.

Réponse en fréquence

Les circulateurs monolithiques ont souvent une réponse en fréquence plus limitée que les circulateurs hybrides. La conception intégrée des circulateurs monolithiques est optimisée pour une plage de fréquences spécifique pendant le processus de fabrication. Une fois fabriqué, il peut être difficile de modifier la réponse en fréquence d’un circulateur monolithique.

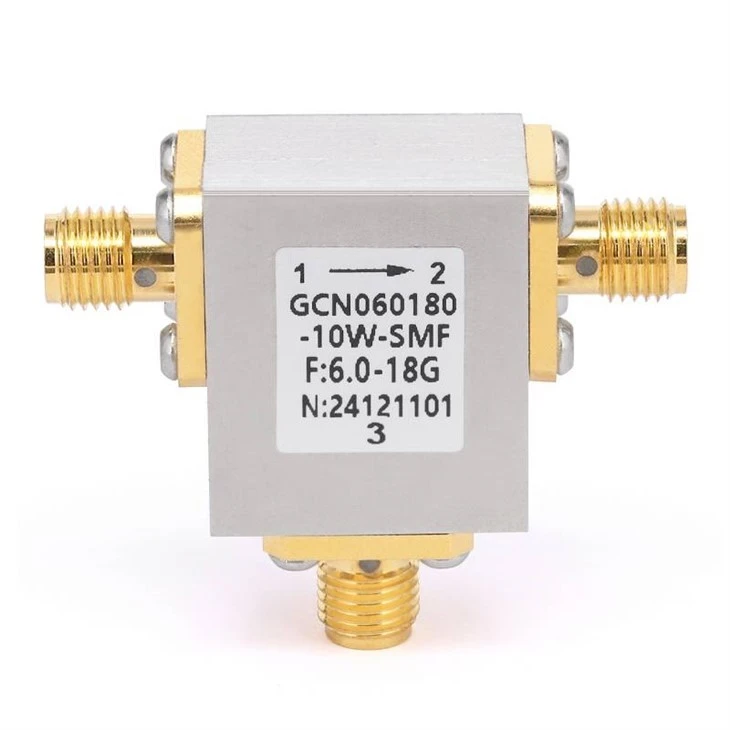

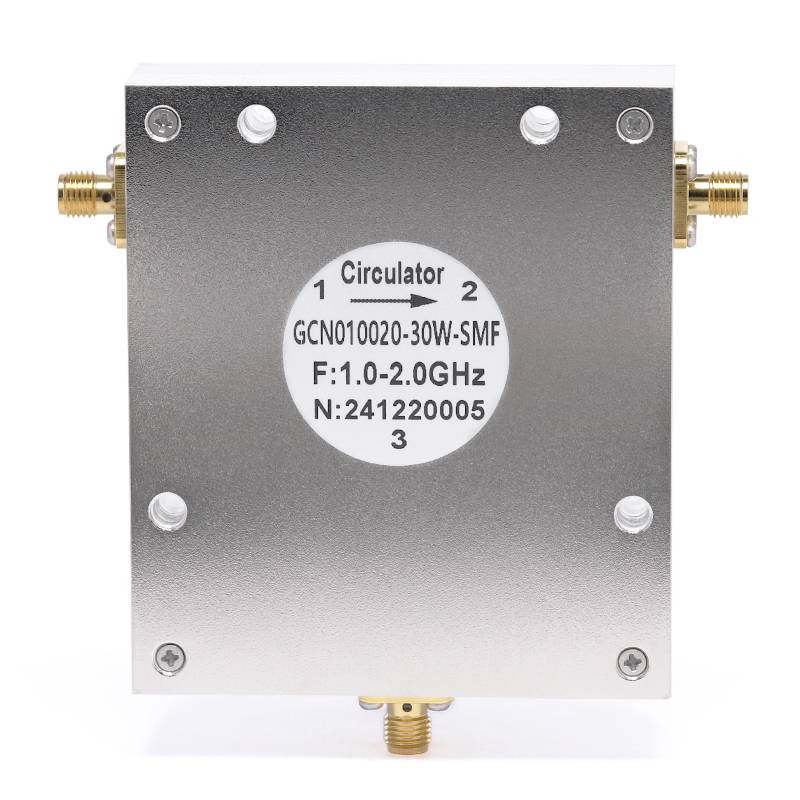

Les circulateurs hybrides, avec leur conception modulaire, offrent une plus grande flexibilité dans la réponse en fréquence. Les ingénieurs peuvent sélectionner différents matériaux de ferrite et configurations de circuits pour obtenir une plage de fréquences plus large. Par exemple, si une application nécessite qu’un circulateur fonctionne sur une large bande de fréquences, un circulateur hybride peut être conçu pour répondre à cette exigence. Nous proposons une variété de circulateurs avec différentes gammes de fréquences, telles queCirculateurs coaxiaux RF 26,5 GHz,Circulateurs coaxiaux RF 40 GHz, etCirculateurs coaxiaux RF 18 GHz.

3. Considérations relatives aux coûts et à la fabrication

Coût

Les circulateurs monolithiques sont généralement plus coûteux à fabriquer que les circulateurs hybrides. Le processus de fabrication des circulateurs monolithiques implique des techniques avancées de fabrication de semi-conducteurs, telles que la photolithographie et le dépôt de couches minces. Ces processus nécessitent des équipements spécialisés et des environnements de salle blanche, ce qui augmente le coût de production.

Les circulateurs hybrides, constitués de composants discrets, peuvent être plus rentables. Les composants peuvent provenir de différents fournisseurs et le processus d’assemblage est relativement simple. Cela fait des circulateurs hybrides une option plus attrayante pour les applications sensibles au coût.

Complexité de fabrication

La fabrication de circulateurs monolithiques est un processus complexe et hautement spécialisé. Cela nécessite un contrôle précis des paramètres de fabrication pour garantir des performances constantes des circulateurs. Tout écart dans le processus de fabrication peut entraîner des variations significatives des performances des circulateurs monolithiques.

Les circulateurs hybrides, bien qu’ils nécessitent un assemblage soigné, ont une complexité de fabrication relativement moindre. Les composants discrets peuvent être facilement testés et remplacés si nécessaire pendant le processus d'assemblage. Cela permet une plus grande flexibilité dans le processus de fabrication et peut réduire le temps de production.

4. Candidatures

Circulateurs RF monolithiques

Les circulateurs RF monolithiques sont couramment utilisés dans les applications où des performances élevées, une taille compacte et une fiabilité sont requises. Dans les applications militaires et aérospatiales, telles que les systèmes radar et les satellites de communication, les circulateurs monolithiques sont préférés en raison de leurs excellentes performances et de leur grande fiabilité. La taille compacte des circulateurs monolithiques les rend également adaptés à une utilisation dans les appareils de communication portables et les systèmes RF miniaturisés.

Circulateurs RF hybrides

Les circulateurs RF hybrides trouvent de nombreuses applications dans les systèmes de communication commerciaux, tels que les stations de base cellulaires et les routeurs Wi-Fi. La rentabilité et la flexibilité de conception en font un choix populaire pour ces applications. De plus, dans les projets de recherche et développement où les exigences de fréquence peuvent changer, les circulateurs hybrides peuvent être facilement modifiés pour répondre aux nouvelles exigences.

Conclusion

En résumé, les circulateurs RF monolithiques et hybrides présentent des différences distinctes en termes de conception structurelle, de caractéristiques de performances, de coût et d'applications. Les circulateurs monolithiques offrent des performances élevées, une taille compacte et une grande fiabilité, mais ont un coût plus élevé et une flexibilité de fréquence limitée. Les circulateurs hybrides, en revanche, offrent une plus grande flexibilité de conception, une plus grande rentabilité et une réponse en fréquence plus large au détriment de performances potentiellement inférieures et d'une complexité d'assemblage plus élevée.

En tant que fournisseur de circulateurs RF, nous comprenons les divers besoins de nos clients. Que vous ayez besoin d'un circulateur monolithique haute performance pour une application critique ou d'un circulateur hybride rentable pour un projet commercial, nous pouvons vous proposer la bonne solution. Si vous êtes intéressé par nos circulateurs RF ou si vous avez des exigences spécifiques pour votre projet, n'hésitez pas à nous contacter pour une discussion détaillée et une négociation d'approvisionnement.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes (2e éd.). Wiley.
• Bahl, IJ et Bhartia, P. (1988). Conception de circuits à semi-conducteurs micro-ondes. Wiley.
