Quels sont les inconvénients des isolateurs RF ?

En tant que fournisseur d'isolateurs RF, je vante souvent les vertus de ces dispositifs dans diverses applications, des systèmes de communication sans fil aux radars et équipements de test. Cependant, il est important de présenter une vision équilibrée. Aujourd'hui, examinons les inconvénients des isolateurs RF.

Perte d'insertion

L’un des inconvénients les plus importants des isolateurs RF est la perte d’insertion. La perte d'insertion fait référence à la réduction de puissance qui se produit lorsqu'un signal traverse l'isolateur. Cette perte est une caractéristique inhérente à la conception de l'isolateur, qui utilise des matériaux en ferrite et des champs magnétiques pour obtenir ses propriétés non réciproques.

Dans un système de communication, même une petite quantité de perte d’insertion peut avoir un impact substantiel. Par exemple, dans une station de base cellulaire, où l'efficacité énergétique est cruciale, la perte d'insertion signifie qu'une plus grande puissance doit être transmise pour obtenir la même force de signal au niveau du récepteur. Cela augmente non seulement la consommation d'énergie, mais génère également plus de chaleur, ce qui nécessite des mécanismes de refroidissement supplémentaires.

La perte d'insertion dépend de la fréquence. Aux fréquences plus élevées, la perte d’insertion a tendance à augmenter. NotreIsolateurs coaxiaux RF 6 GHzpeut avoir une perte d'insertion relativement faible par rapport à notreIsolateurs coaxiaux RF 26,5 GHz. À mesure que la fréquence augmente, les performances des matériaux ferrites se dégradent et l'interaction entre les ondes électromagnétiques et les composants de l'isolateur devient plus complexe, entraînant des pertes plus élevées.

Coût

Les isolateurs RF peuvent être relativement coûteux, en particulier ceux conçus pour les applications haute fréquence et hautes performances. Le processus de fabrication des isolateurs RF implique un contrôle précis des matériaux en ferrite, des champs magnétiques et des structures coaxiales. Les matériaux en ferrite de haute qualité sont coûteux et leur production nécessite des techniques de fabrication avancées et un contrôle de qualité strict.

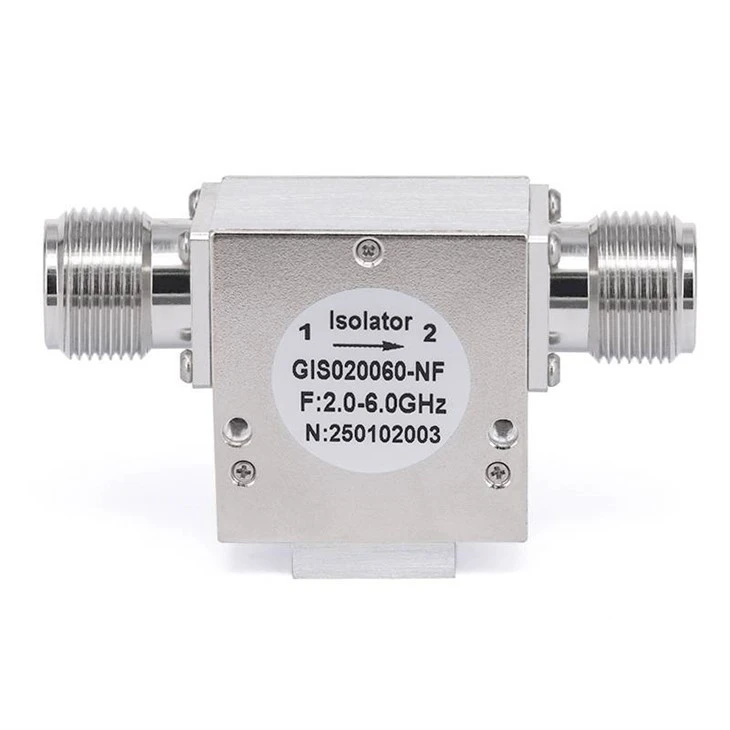

Pour les projets à petite échelle ou les applications à budget limité, le coût des isolateurs RF peut constituer un obstacle important. Par exemple, dans un produit électronique grand public où le coût est un facteur majeur dans la conception, l’ajout d’un isolateur RF peut ne pas être économiquement viable. Même pour les projets plus importants, le coût cumulé de plusieurs isolateurs peut s’accumuler rapidement. NotreIsolateurs coaxiaux RF 18 GHz, conçus pour des performances à haute fréquence, sont proposés à un prix élevé en raison des matériaux avancés et des processus de fabrication impliqués.

Taille et poids

Les isolateurs RF, en particulier ceux dotés de capacités de gestion de puissance élevées, peuvent être relativement grands et lourds. Les matériaux ferrites et les structures magnétiques nécessaires au fonctionnement de l'isolateur occupent de l'espace physique. Dans les applications où la taille et le poids sont critiques, comme dans l'aérospatiale et les appareils portables, l'utilisation d'isolateurs RF peut constituer un défi.

Dans un système de communication par satellite, chaque gramme de poids compte car il affecte le coût de lancement et les performances globales du satellite. Un isolateur RF volumineux et lourd peut ne pas convenir à de telles applications. De même, dans un appareil portable sans fil, la taille de l'isolateur peut limiter la compacité et la portabilité de la conception.

Gamme de fréquences limitée

Les isolateurs RF sont généralement conçus pour fonctionner dans une plage de fréquences spécifique. En dehors de cette plage, leurs performances se dégradent considérablement. Cette plage de fréquences limitée peut poser problème dans les applications où un large spectre de fréquences doit être couvert.

Par exemple, dans un système de communication sans fil moderne prenant en charge plusieurs bandes de fréquences, un seul isolateur RF peut ne pas suffire. Plusieurs isolateurs avec différentes gammes de fréquences peuvent devoir être utilisés, ce qui augmente la complexité et le coût du système. Nos isolateurs sont soigneusement conçus pour fournir des performances optimales dans leurs plages de fréquences spécifiées, mais les utilisateurs doivent être conscients de ces limitations lorsqu'ils choisissent l'isolateur adapté à leurs applications.

Sensibilité à la température

Les performances des isolateurs RF sont très sensibles à la température. Les propriétés magnétiques des matériaux ferrite changent avec la température, ce qui peut affecter la perte d'insertion, l'isolation et d'autres paramètres de performances de l'isolateur.

Dans des environnements à haute température, comme dans les environnements industriels ou sous la lumière directe du soleil, la perte d'insertion de l'isolateur peut augmenter et l'isolation peut diminuer. Cela peut entraîner une dégradation du signal et des interférences dans le système. D'autre part, dans des environnements à basse température, les performances de l'isolateur peuvent également s'écarter des valeurs nominales. Des techniques de compensation de température peuvent être utilisées pour atténuer ces effets, mais elles ajoutent à la complexité et au coût de l'isolateur.

Isolation non idéale

Bien que les isolateurs RF soient conçus pour fournir une isolation élevée entre les ports d’entrée et de sortie, en réalité, l’isolation n’est jamais parfaite. Il y a toujours une fuite du signal du port de sortie vers le port d'entrée. Cette isolation non idéale peut causer des problèmes dans les systèmes où une isolation de haut niveau est requise.

Dans une configuration de test et de mesure hautes performances, même une petite quantité de fuite de signal peut affecter la précision des mesures. L'isolation non idéale peut également conduire à une auto-interférence dans les systèmes de communication, réduisant ainsi les performances globales du système.

Impact sur la complexité du système

L'ajout d'un isolateur RF à un système augmente sa complexité. L'isolateur doit être correctement intégré au système et ses performances doivent être soigneusement prises en compte dans la conception globale du système.

Par exemple, l'adéquation de l'impédance de l'isolateur avec celle des autres composants du système est cruciale. Une mauvaise adaptation d'impédance peut entraîner des réflexions et une dégradation supplémentaire du signal. De plus, les capacités de gestion de puissance de l'isolateur doivent être compatibles avec les niveaux de puissance du système. Tous ces facteurs nécessitent des efforts de conception et des tests supplémentaires pour garantir le bon fonctionnement du système.

Malgré ces inconvénients, les isolateurs RF jouent toujours un rôle essentiel dans de nombreuses applications. Leur capacité à protéger les composants sensibles des signaux réfléchis et à améliorer la stabilité globale du système compense souvent leurs inconvénients. Dans notre entreprise, nous travaillons constamment à l'amélioration des performances de nos isolateurs RF afin de minimiser ces inconvénients.

Si vous envisagez d'utiliser des isolateurs RF dans votre projet et souhaitez en savoir plus sur la manière dont nos produits peuvent répondre à vos besoins spécifiques, nous vous encourageons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à choisir le bon isolateur et à répondre à toutes vos préoccupations.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes. John Wiley et fils.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes. McGraw-Colline.
