Quels sont les paramètres clés des isolateurs RF ?

Salut! En tant que fournisseur d'isolateurs RF, j'ai récemment reçu de nombreuses questions sur les paramètres clés de ces astucieux appareils. Alors, j'ai pensé que je prendrais quelques minutes pour tout expliquer pour vous.

Commençons par les bases. Un isolateur RF est un dispositif à deux ports qui permet aux signaux RF de passer dans un sens tout en les bloquant dans le sens inverse. C'est comme une rue à sens unique pour les signaux radiofréquences. Ces isolateurs sont cruciaux dans de nombreux systèmes RF, car ils aident à prévenir les réflexions du signal et à protéger les équipements sensibles contre les dommages.

Passons maintenant aux paramètres clés que vous devez prendre en compte lors du choix d'un isolateur RF.

Gamme de fréquences

La plage de fréquences est l'un des paramètres les plus importants d'un isolateur RF. Il détermine la gamme de fréquences que l’isolateur peut gérer efficacement. Différentes applications nécessitent différentes plages de fréquences. Par exemple, dans un système de communication mobile, vous aurez peut-être besoin d'un isolateur capable de fonctionner dans la plage 800 MHz - 2,5 GHz. En revanche, pour les communications par satellite, vous pourriez envisager des fréquences beaucoup plus élevées, comme 20 GHz ou plus.

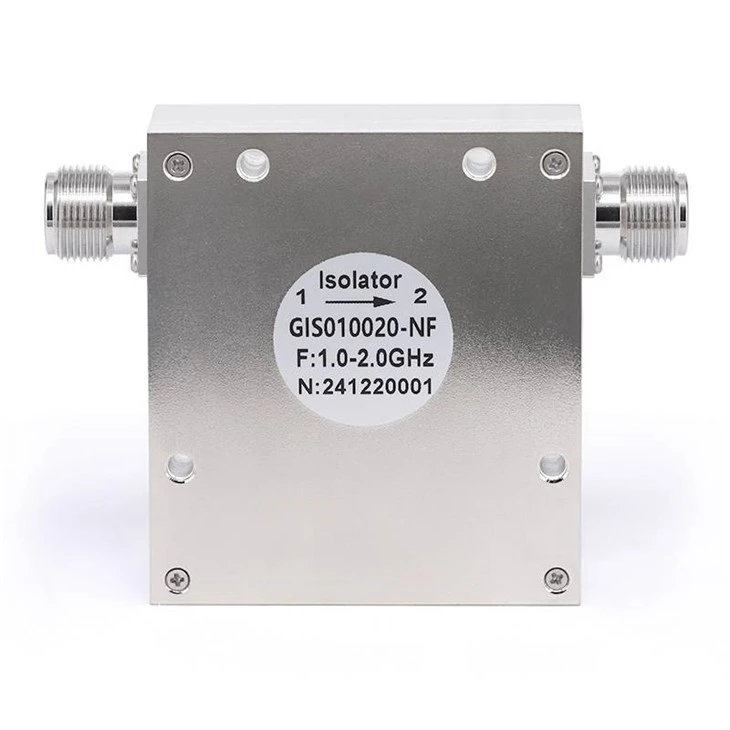

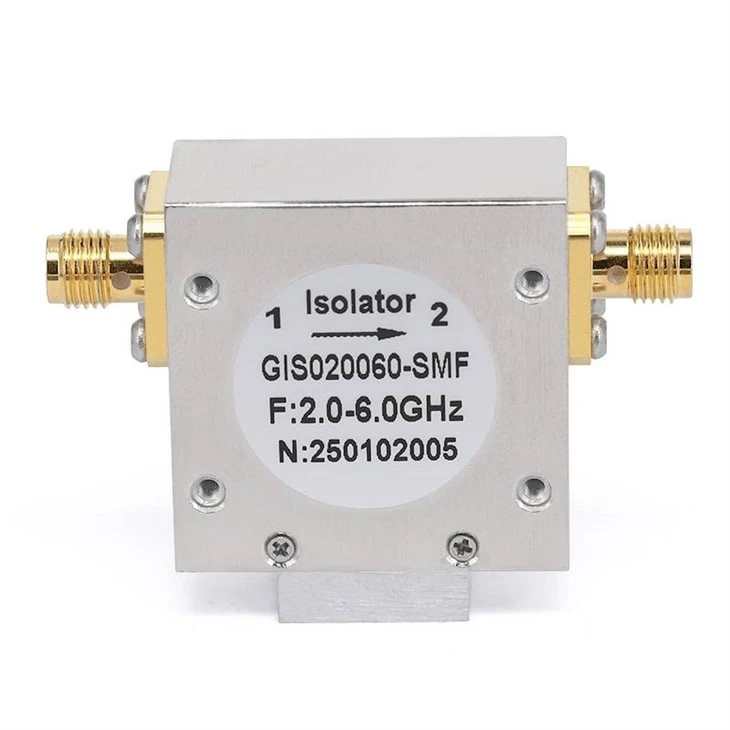

Nous proposons une large gamme d'isolateurs RF avec différentes plages de fréquences. Par exemple, notreIsolateurs coaxiaux RF 26,5 GHzsont conçus pour gérer les signaux haute fréquence avec précision. Si vous travaillez sur un projet nécessitant une plage de fréquences inférieure, notreIsolateurs coaxiaux RF 6 GHzpourrait être une meilleure solution. Et pour les fréquences moyennes, notreIsolateurs coaxiaux RF 18 GHzpourrait être la solution que vous recherchez.

Perte d'insertion

La perte d'insertion est un autre paramètre critique. Il s'agit de la quantité de puissance du signal perdue lorsque le signal RF traverse l'isolateur. Dans un monde idéal, nous souhaiterions une perte d’insertion nulle, mais en réalité, il y a toujours une perte. Une perte d'insertion plus faible signifie qu'une plus grande partie de la puissance du signal est transférée via l'isolateur, ce qui est généralement meilleur pour les performances de votre système.

Généralement, la perte d'insertion est mesurée en décibels (dB). Pour la plupart des applications, une perte d’insertion inférieure à 0,5 dB est considérée comme bonne. Cependant, dans certains systèmes hautes performances, vous pourriez avoir besoin d'un isolateur avec une perte d'insertion encore plus faible, comme 0,2 dB ou moins. Lorsque vous choisissez un isolateur, assurez-vous de vérifier les spécifications de perte d'insertion et de les comparer avec les exigences de votre système.

Isolement

L'isolement est la mesure de la capacité de l'isolateur à bloquer le signal dans le sens inverse. Il est également mesuré en dB. Une valeur d'isolation plus élevée signifie que l'isolateur empêche mieux les réflexions et les interférences du signal.

Par exemple, si un isolateur a une isolation de 20 dB, cela signifie que la puissance du signal dans le sens inverse est réduite d'un facteur 100 par rapport au sens direct. Dans de nombreux systèmes RF, une isolation de 20 à 30 dB est suffisante. Mais dans les applications où le risque d'interférence du signal est élevé, vous aurez peut-être besoin d'un isolateur avec une isolation encore plus élevée, comme 40 dB ou plus.

Gestion de la puissance

La tenue en puissance fait référence à la quantité maximale de puissance RF que l'isolateur peut gérer sans être endommagé. Il s’agit d’un paramètre important, notamment dans les systèmes RF de forte puissance. Si vous dépassez la capacité de traitement de puissance de l'isolateur, cela peut entraîner une surchauffe, une dégradation des performances ou même des dommages permanents.

La capacité de traitement de puissance d'un isolateur dépend de plusieurs facteurs, notamment sa conception, ses matériaux et son mécanisme de refroidissement. Lors de la sélection d'un isolateur, assurez-vous d'en choisir un avec une capacité de traitement de puissance supérieure au niveau de puissance maximum de votre système.

VSWR (rapport d'onde stationnaire de tension)

VSWR est une mesure de la façon dont l'isolateur est adapté à l'impédance du système RF. Un VSWR faible indique une bonne adaptation d'impédance, ce qui signifie qu'une plus grande partie de la puissance du signal est transférée à travers l'isolateur et qu'une moindre partie est réfléchie.

Un VSWR de 1:1 est idéal, mais en pratique, c'est difficile à réaliser. La plupart des isolateurs RF ont un VSWR d'environ 1,2:1 à 1,5:1. Un VSWR plus élevé peut entraîner une augmentation de la perte d'insertion et des réflexions du signal, ce qui peut dégrader les performances de votre système RF.

Plage de température

La plage de température est la plage de températures dans laquelle l'isolateur peut fonctionner efficacement. Différentes applications ont des exigences de température différentes. Par exemple, dans les applications extérieures, l'isolateur peut devoir fonctionner dans une large plage de températures, de -40°C à +85°C.

Lorsque vous choisissez un isolateur, assurez-vous de vérifier les spécifications de la plage de température et de vous assurer qu'il répond aux exigences de votre application. Certains isolateurs sont conçus pour fonctionner à des températures extrêmes, tandis que d'autres sont plus adaptés aux environnements intérieurs ou contrôlés.

Déphasage

Le déphasage est le changement de phase du signal RF lorsqu'il traverse l'isolateur. Dans certaines applications, comme les antennes réseau à commande de phase, le déphasage de l'isolateur doit être soigneusement contrôlé. Un déphasage stable et prévisible est important pour maintenir le bon fonctionnement du système RF.

La plupart des isolateurs RF ont un déphasage relativement faible, mais cela reste un élément à prendre en compte, en particulier dans les applications où la précision de phase est essentielle.

Taille du colis et montage

La taille du boîtier et les options de montage de l'isolateur sont également des considérations importantes. En fonction de votre application, vous aurez peut-être besoin d'un petit isolateur compact qui peut être facilement intégré dans une carte de circuit imprimé (PCB). Vous pourriez également avoir besoin d'un isolateur plus grand doté d'un mécanisme de montage spécifique pour un système RF monté en rack.

Nous proposons une variété de tailles d'emballage et d'options de montage pour répondre aux divers besoins de nos clients. Que vous ayez besoin d'un isolateur à montage en surface pour un PCB ou d'un isolateur à bride pour un système en rack, nous avons ce qu'il vous faut.

Coût

Enfin et surtout, le coût est toujours un facteur. Le coût d'un isolateur RF dépend de plusieurs facteurs, notamment de ses paramètres de performances, de sa plage de fréquences, de sa capacité de traitement de puissance et de sa marque. S'il est important d'obtenir les meilleures performances pour votre argent, vous devez également équilibrer le coût avec votre budget.

Lorsque vous comparez différents isolateurs, assurez-vous de prendre en compte la valeur globale. Un isolateur légèrement plus cher avec de meilleurs paramètres de performances pourrait vous faire économiser de l'argent à long terme en réduisant le besoin de composants supplémentaires ou de mises à niveau du système.

Voilà donc les paramètres clés des isolateurs RF. Lorsque vous choisissez un isolateur RF pour votre application, veillez à prendre soigneusement en compte ces paramètres et à choisir celui qui répond le mieux à vos exigences.

Si vous ne savez toujours pas quel isolateur RF vous convient le mieux ou si vous avez d'autres questions, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la solution parfaite pour votre système RF. Que vous soyez une petite startup ou une grande entreprise, nous avons l'expertise et les produits pour répondre à vos besoins. Contactez-nous dès aujourd'hui pour démarrer le processus d'approvisionnement et travaillons ensemble pour faire passer votre système RF au niveau supérieur !

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes (2e éd.). Wiley.
