Quels sont les principaux paramètres de performance des amplificateurs RF?

Les amplificateurs RF sont des composants cruciaux dans une large gamme de systèmes de communication sans fil, de systèmes radar et d'autres applications RF. En tant que fournisseur d'amplificateurs RF, il est essentiel de comprendre les principaux paramètres de performance des amplificateurs RF pour fournir des produits de haute qualité et répondre aux divers besoins de nos clients. Dans ce blog, nous explorerons les principaux paramètres de performance qui définissent les caractéristiques et les capacités des amplificateurs RF.

Gagner

Le gain est peut-être le paramètre le plus fondamental d'un amplificateur RF. Il représente le rapport de la puissance de sortie à la puissance d'entrée de l'amplificateur. Le gain est généralement exprimé en décibels (dB). Un gain plus élevé signifie que l'amplificateur peut augmenter la puissance du signal d'entrée plus efficacement. Par exemple, si un amplificateur a un gain de 20 dB, cela signifie que la puissance de sortie est 100 fois supérieure à la puissance d'entrée (puisque (g (db) = 10 \ log_ {10} (p_ {out} / p_ {in})), et quand (g = 20) db, (p_ {out} / p_ {in} = 10 ^ {20/10} = 100)).

Le gain d'un amplificateur RF n'est pas constant à toutes les fréquences. Il a généralement une réponse dépendante de la fréquence, qui est décrite par la courbe de gain-fréquence. La bande passante de l'amplificateur est la plage de fréquences sur lesquelles le gain reste dans une valeur spécifiée, généralement à moins de 3 dB du gain maximal. Un amplificateur large de bande passante est souhaitable dans les applications où une large gamme de fréquences doit être amplifiée, comme dans les systèmes de communication à large bande.

Silhouette

La figure de bruit est un autre paramètre critique pour les amplificateurs RF, en particulier dans les applications où le rapport signal / bruit (SNR) est de la plus haute importance. La figure de bruit d'un amplificateur est définie comme le rapport du SNR d'entrée au SNR de sortie. Il quantifie combien l'amplificateur dégrade le SNR du signal d'entrée. Une figure de bruit plus faible indique que l'amplificateur ajoute moins de bruit au signal.

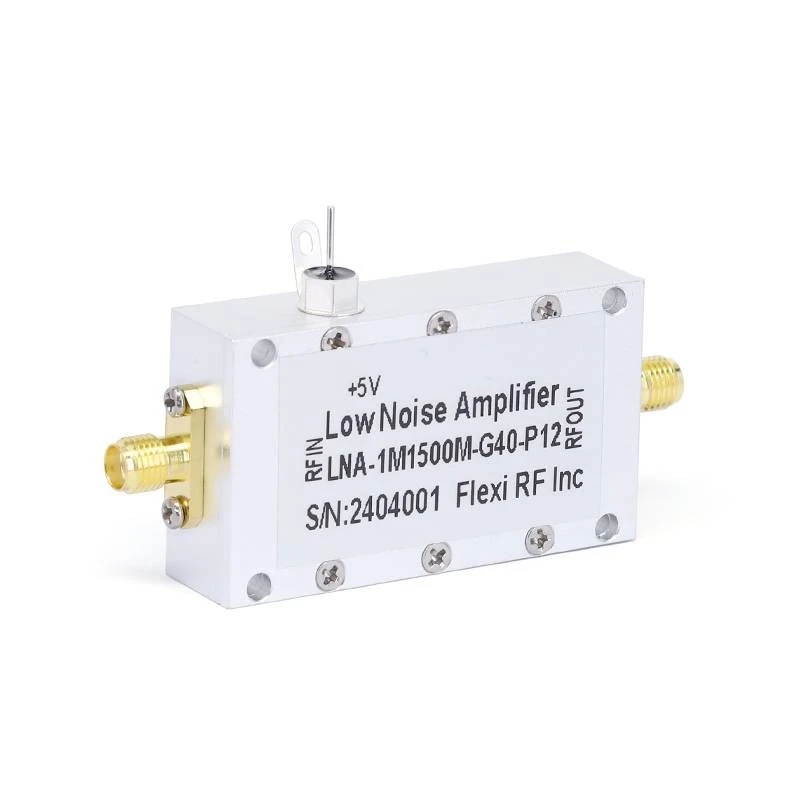

Dans de nombreux systèmes RF, tels que les récepteurs des systèmes de communication sans fil et de radar, l'amplificateur avant-extrémité est souvent unAmplificateurs à faible bruit(LNA). Les LNA sont conçus pour avoir des chiffres de bruit très faibles, généralement dans la plage de 1 à 3 dB. En utilisant une LNA à l'avant, les performances globales du bruit du système peuvent être considérablement améliorées, permettant une meilleure détection et réception de signaux faibles.

Puissance de sortie

La puissance de sortie d'un amplificateur RF est le niveau de puissance que l'amplificateur peut fournir à la charge. Il existe plusieurs spécifications de puissance de sortie importantes, y compris la puissance de sortie de saturation ((p_ {SAT})) et le point de compression 1 - db ((p_ {1db})).

La puissance de sortie de saturation est la puissance de sortie maximale que l'amplificateur peut produire. Au-delà de ce point, l'augmentation de la puissance d'entrée n'entraînera pas une augmentation proportionnelle de la puissance de sortie, et l'amplificateur entre dans la région de saturation où le gain commence à diminuer considérablement.

Le point de compression 1 - dB est le niveau de puissance de sortie auquel le gain de l'amplificateur baisse de 1 dB de sa valeur de gain linéaire. Il s'agit d'une spécification importante car elle indique le début de la non-linéarité dans l'amplificateur. Dans de nombreuses applications, les amplificateurs sont opérés sous le (P_ {1DB}) pour assurer le fonctionnement linéaire et minimiser la distorsion du signal.

Linéarité

La linéarité est une mesure de la façon dont un amplificateur peut amplifier un signal sans introduire de distorsion. La non-linéarité dans un amplificateur peut provoquer une distorsion d'intermodulation (IMD), ce qui entraîne la génération de composants de fréquence supplémentaires qui ne sont pas présents dans le signal d'entrée d'origine. Ces composants de fréquence indésirables peuvent interférer avec d'autres signaux dans le système et dégrader les performances globales.

Deux paramètres importants pour la mesure de la linéarité sont le troisième point d'interception d'ordre (IP3) et le point d'interception d'ordre deuxième - d'ordre (IP2). L'IP3 est un point théorique où les produits d'intermodulation de troisième ordre se croisent avec la puissance de sortie fondamentale dans un tracé de puissance de sortie par rapport à la puissance d'entrée. Une valeur IP3 plus élevée indique une meilleure linéarité et une IMD plus faible. De même, l'IP2 est lié aux produits d'intermodulation d'ordre deuxième.

Impédance d'entrée et de sortie

L'impédance d'entrée et de sortie d'un amplificateur RF est importante pour une correspondance appropriée avec la source et la charge, respectivement. L'appariement d'impédance est crucial pour assurer un transfert de puissance maximal entre l'amplificateur et les composants connectés.

Dans la plupart des systèmes RF, l'impédance standard est de 50 ohms. Un amplificateur avec une impédance d'entrée de 50 ohms peut être facilement connecté à une source de 50 ohms, comme une ligne de transmission ou un générateur de signal, sans réflexion significative du signal. De même, une impédance de sortie de 50 ohms permet un transfert de puissance efficace vers une charge de 50 ohms, comme une antenne ou un autre composant RF.

Efficacité ajoutée de puissance (PAE)

L'efficacité ajoutée de l'énergie est une mesure de l'efficacité d'un amplificateur RF convertit la puissance DC en puissance de sortie RF. Il est défini comme le rapport de la puissance de sortie RF moins la puissance d'entrée RF à la puissance CC consommée par l'amplificateur.

Le PAE est une considération importante, en particulier dans les systèmes RF alimentés par batterie ou dans les applications où la consommation d'énergie doit être minimisée. Les amplificateurs à haute efficacité peuvent réduire la consommation d'énergie globale du système, prolonger la durée de vie de la batterie et également réduire les exigences de dissipation de la chaleur. Par exemple, dans les appareils de communication mobile, les amplificateurs d'alimentation avec un PAE élevé sont essentiels pour améliorer les performances de la batterie et réduire la contrainte thermique sur l'appareil.

Acquérir une planéité

Le gain de planéité fait référence à la variation du gain sur une bande de fréquence spécifiée. Un amplificateur avec un bon gain de planéité a un gain relativement constant sur la plage de fréquences de fonctionnement. Ceci est important dans les applications où une amplification uniforme du signal est requise, comme dans les systèmes de communication à large bande et l'équipement de test et de mesure.

La planéité du gain est généralement spécifiée comme l'écart maximum du gain de sa valeur moyenne dans la bande de fréquences spécifiée. Par exemple, une spécification de planéité de gain de ± 0,5 dB signifie que le gain de l'amplificateur ne s'écartera pas de plus de 0,5 dB de sa valeur de gain moyenne sur toute la plage de fréquences de fonctionnement.

Bruit de phase

Le bruit de phase est une mesure de la stabilité de la fréquence à court terme d'un amplificateur RF. Il est causé par des fluctuations aléatoires dans la phase du signal de sortie. Le bruit de phase peut dégrader les performances des systèmes RF, en particulier dans des applications telles que la synthèse de fréquence, le radar et les systèmes de communication qui reposent sur des informations précises de fréquence et de phase.

Dans les applications de fréquence - synthétiseur, un bruit de phase faible est nécessaire pour générer des signaux de fréquence stables et purs. Un bruit de phase élevé peut entraîner une propagation spectrale du signal, ce qui peut provoquer une interférence avec d'autres signaux dans le système et réduire les performances globales du système de communication ou radar.

Isolement

L'isolement est un paramètre qui mesure le degré de séparation électrique entre les différents ports d'un amplificateur RF, tels que les ports d'entrée et de sortie. Une bonne isolation entre les ports d'entrée et de sortie est importante pour éviter la rétroaction et l'auto-oscillation dans l'amplificateur.

Dans les amplificateurs multiples ou dans les amplificateurs avec plusieurs ports d'entrée et de sortie, une isolation élevée est nécessaire pour garantir que les signaux dans différents ports n'interfèrent pas les uns avec les autres. L'isolement est généralement exprimé en décibels, et une valeur d'isolement plus élevée indique une meilleure séparation électrique entre les ports.

Stabilité de la température

Les performances des amplificateurs RF peuvent être affectées par les variations de température. La stabilité de la température est une mesure de la façon dont l'amplificateur maintient ses paramètres de performance, tels que le gain, la figure de bruit et la puissance de sortie, sur une large plage de température.

Dans de nombreuses applications, les amplificateurs RF doivent fonctionner dans des conditions environnementales difficiles où la température peut varier considérablement. Les amplificateurs avec une bonne stabilité de la température sont conçus pour compenser les changements dépendants de la température dans leurs performances, garantissant un fonctionnement fiable sur toute la plage de température.

Conclusion

En tant que fournisseur d'amplificateurs RF, nous comprenons l'importance de ces paramètres de performance clés pour répondre aux divers besoins de nos clients. En concevant soigneusement et en fabriquant des amplificateurs avec des performances optimisées en termes de gain, de figure de bruit, de puissance de sortie, de linéarité et d'autres paramètres, nous pouvons fournir des amplificateurs RF de haute qualité pour une large gamme d'applications.

Si vous avez besoin d'amplificateurs RF pour votre projet ou votre application, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à sélectionner l'amplificateur le plus approprié en fonction de vos exigences spécifiques. Que vous ayez besoin d'un amplificateur de bruit bas pour un récepteur ou un amplificateur de puissance élevé pour un émetteur, nous avons l'expertise et le portefeuille de produits pour répondre à vos besoins.

Références

1. Pozar, DM (2011). Ingénierie micro-ondes. Wiley.
2. Razavi, B. (2012). Microélectronique RF. Prentice Hall.
3. Vendelin, GD, Pavio, AM et Rohde, UL (1990). Conception de circuits micro-ondes utilisant des techniques linéaires et non linéaires. Wiley.
