Quelle est la plage de fréquences des charges RF ?

Dans le domaine de la technologie des radiofréquences (RF), les charges RF jouent un rôle crucial. En tant que fournisseur dédié de charges RF, j'ai eu le privilège d'approfondir les subtilités de ces composants, notamment en ce qui concerne leurs gammes de fréquences. Comprendre la gamme de fréquences des charges RF est essentiel pour diverses applications, des télécommunications à l'aérospatiale. Dans ce blog, j'explorerai les plages de fréquences des différents types de charges RF et leur importance dans les systèmes RF modernes.

Les bases des charges RF

Avant de plonger dans les gammes de fréquences, comprenons brièvement ce que sont les charges RF. Les charges RF sont des composants passifs conçus pour absorber l'énergie RF sans la refléter dans le système. Ils sont utilisés pour terminer les lignes de transmission, comme charges factices pour les tests et dans diverses autres applications où une absorption contrôlée de la puissance RF est requise.

Importance de la plage de fréquences

La plage de fréquences d'une charge RF détermine son applicabilité dans différents systèmes RF. Différentes applications fonctionnent à différentes fréquences, et l'utilisation d'une charge RF avec une plage de fréquences appropriée est cruciale pour des performances optimales. Par exemple, une charge utilisée dans une station de base cellulaire devra couvrir les bandes de fréquences utilisées par le réseau cellulaire, tandis qu'une charge utilisée dans un système de communication par satellite devra fonctionner à des fréquences beaucoup plus élevées.

Types courants de charges RF et leurs plages de fréquences

N Charges RF

N Charges RFsont largement utilisés dans de nombreuses applications RF en raison de leur conception robuste et de leur plage de fréquences relativement large. Ces charges couvrent généralement des fréquences allant du courant continu (0 Hz) jusqu'à 18 GHz. Le connecteur N, couramment utilisé avec ces charges, est connu pour sa durabilité et sa capacité à gérer des niveaux de puissance élevés. Cela rend les charges N RF adaptées aux applications telles que les systèmes radar, les stations de base de communication sans fil et les équipements de test et de mesure.

La large gamme de fréquences des charges N RF leur permet d'être utilisées dans une variété de systèmes fonctionnant à différentes fréquences. Par exemple, dans un système radar, la charge peut être utilisée pour terminer la ligne de transmission et absorber toute énergie RF indésirable. Dans une station de base de communication sans fil, il peut être utilisé pour tester les performances du système RF.

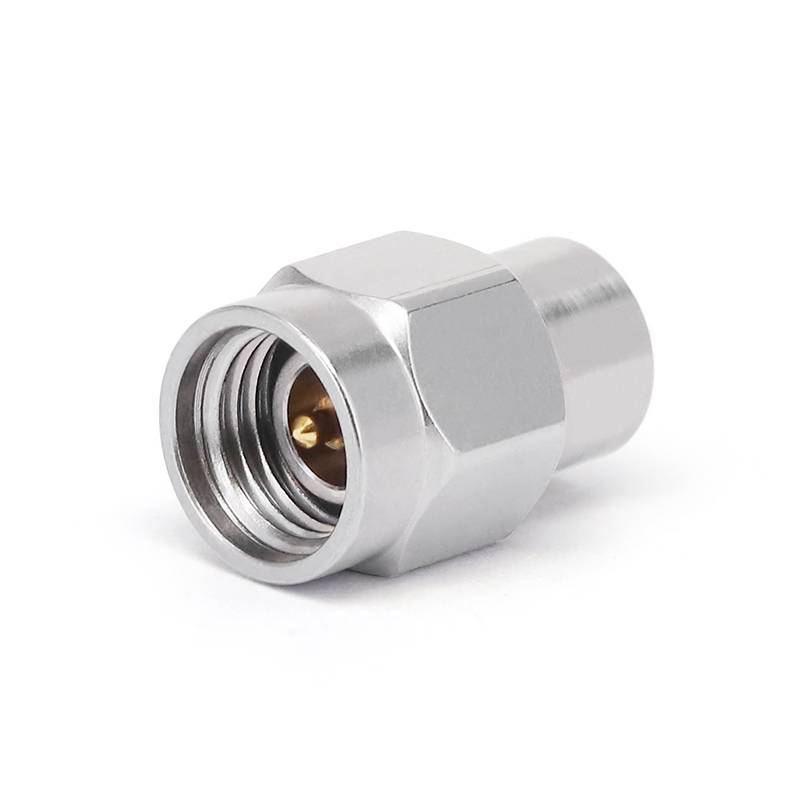

Charges RF de 3,5 mm

Charges RF de 3,5 mmsont conçus pour les applications haute fréquence. Ils offrent d'excellentes performances dans la gamme de fréquences allant du courant continu à 34 GHz. Le connecteur de 3,5 mm est un connecteur de précision qui offre une faible perte d'insertion et une perte de retour élevée, ce qui le rend idéal pour les applications où une précision à haute fréquence est requise.

Ces charges sont couramment utilisées dans les systèmes à micro-ondes et à ondes millimétriques, tels que les communications par satellite, la transmission de données à grande vitesse et les équipements de test micro-ondes. Dans les communications par satellite, la gamme haute fréquence des charges RF de 3,5 mm leur permet de gérer les fréquences utilisées pour la liaison montante et descendante par satellite. Dans la transmission de données à grande vitesse, ils peuvent être utilisés pour terminer les lignes de transmission et garantir l'intégrité du signal.

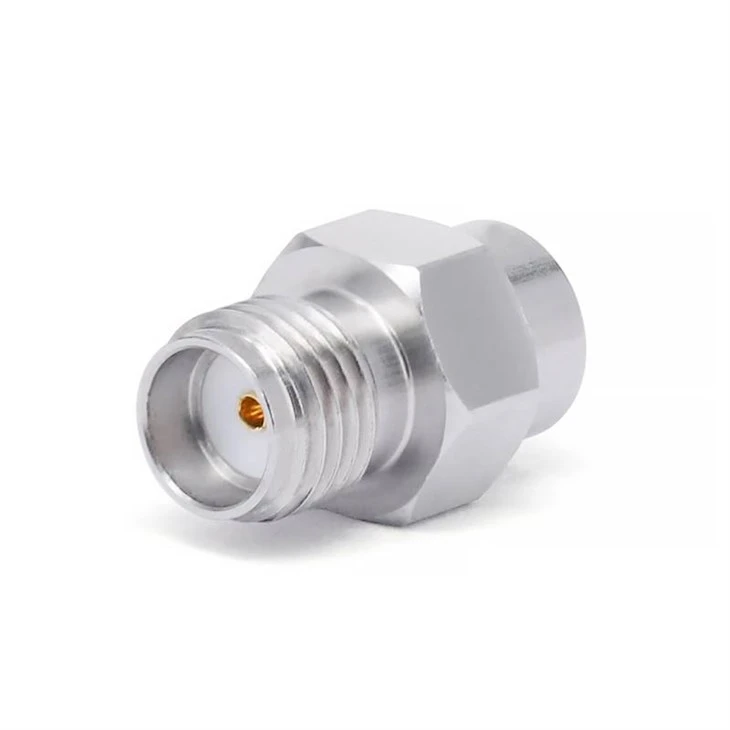

Charges RF SMA

Charges RF SMAsont l'un des types de charges RF les plus populaires en raison de leur taille compacte et de leur grande disponibilité. Ils couvrent généralement des fréquences allant du courant continu à 18 GHz. Le connecteur SMA est un connecteur de petite taille largement utilisé dans les circuits RF et micro-ondes.

Les charges RF SMA sont utilisées dans diverses applications, notamment les appareils sans fil, les modules RF et les configurations de test et de mesure. Dans les appareils sans fil, tels que les smartphones et les routeurs Wi-Fi, les charges RF SMA peuvent être utilisées pour terminer les ports RF et empêcher les réflexions du signal. Dans les configurations de test et de mesure, ils peuvent être utilisés pour simuler différentes conditions de charge et tester les performances des composants RF.

Facteurs affectant la gamme de fréquences

Plusieurs facteurs peuvent affecter la plage de fréquences d'une charge RF. L’un des principaux facteurs est la conception de la charge elle-même. Les matériaux utilisés, la géométrie de la charge et le type de connecteur jouent tous un rôle dans la détermination de la réponse en fréquence. Par exemple, une charge dotée d’un connecteur plus précis aura généralement une meilleure réponse en fréquence aux fréquences plus élevées.

Un autre facteur est le processus de fabrication. Des processus de fabrication de haute qualité peuvent garantir que la charge a des performances constantes sur toute sa plage de fréquences. Toute variation dans le processus de fabrication peut entraîner des écarts dans la réponse en fréquence, ce qui peut affecter les performances du système RF.

Importance de choisir la bonne gamme de fréquences

Choisir la bonne plage de fréquences pour une charge RF est crucial pour les performances globales du système RF. Si la plage de fréquences de la charge est trop étroite, elle risque de ne pas être en mesure de gérer les fréquences utilisées dans le système, ce qui entraînera des réflexions de signal et de mauvaises performances. D’un autre côté, si la plage de fréquences est trop large, elle risque de ne pas fournir les performances optimales aux fréquences spécifiques d’intérêt.

Par exemple, si une charge avec une plage de fréquences de 0 à 10 GHz est utilisée dans un système fonctionnant à 20 GHz, la charge ne sera pas en mesure d'absorber efficacement l'énergie RF et des réflexions de signal importantes se produiront. Cela peut entraîner des interférences, une réduction de la puissance du signal et une dégradation globale des performances du système.

Personnalisation des charges RF pour des plages de fréquences spécifiques

En tant que fournisseur de charges RF, nous comprenons que différents clients peuvent avoir des exigences spécifiques concernant la plage de fréquences de leurs charges RF. C'est pourquoi nous proposons des charges RF sur mesure pour répondre à ces besoins uniques. Notre équipe d'experts peut travailler avec les clients pour concevoir et fabriquer des charges RF avec la plage de fréquences exacte requise pour leurs applications.

Qu'il s'agisse d'une charge pour un système radar spécialisé fonctionnant à une fréquence spécifique ou d'une charge pour un système de transmission de données à grande vitesse, nous disposons de l'expertise et des ressources nécessaires pour fournir des charges RF de haute qualité avec la plage de fréquences souhaitée.

Conclusion

En conclusion, la plage de fréquences des charges RF est un paramètre critique qui détermine leur applicabilité dans différents systèmes RF. Différents types de charges RF, telles que les charges RF N, les charges RF 3,5 mm et les charges RF SMA, ont différentes plages de fréquences pour s'adapter à diverses applications. Comprendre les exigences de gamme de fréquences de votre système RF et choisir la bonne charge est essentiel pour des performances optimales.

Si vous êtes sur le marché des charges RF et avez besoin d'aide pour sélectionner la plage de fréquences adaptée à votre application, ou si vous avez des exigences spécifiques pour des charges RF sur mesure, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous aider à trouver la solution de charge RF parfaite pour vos besoins.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes. Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes. Wiley.
