Quelle est l’adaptation d’impédance des circulateurs RF ?

Quelle est l’adaptation d’impédance des circulateurs RF ? Eh bien, approfondissons ce sujet et je partagerai quelques idées en tant que fournisseur de circulateurs RF.

Tout d’abord, comprenons ce qu’est un circulateur RF. Un circulateur RF est un appareil passif doté de plusieurs ports. Il permet aux signaux RF de circuler dans une direction spécifique, généralement d'un port à l'autre selon un motif circulaire. Il est largement utilisé dans divers systèmes RF tels que les systèmes radar, de communication sans fil et par satellite.

Désormais, l'adaptation d'impédance est un concept crucial lorsqu'il s'agit de circulateurs RF. L'impédance est essentiellement l'opposition qu'un circuit présente au flux d'un courant alternatif. Dans les systèmes RF, nous parlons généralement d'impédance caractéristique, qui est une valeur constante pour une ligne de transmission ou un composant particulier. Pour la plupart des systèmes RF, l'impédance caractéristique standard est de 50 ohms.

Pourquoi l’adaptation d’impédance est-elle si importante pour les circulateurs RF ? Imaginez que vous essayez de transférer de l'eau d'un tuyau à un autre. Si les diamètres des tuyaux sont très différents, il y aura beaucoup de turbulences et de gaspillage d’eau. De même, dans un système RF, si l'impédance de la source, du circulateur et de la charge ne correspond pas, des réflexions de signal se produiront. Ces réflexions peuvent causer tout un tas de problèmes. Ils peuvent réduire l’efficacité du transfert de puissance, déformer le signal et même endommager les composants du système.

Disons que nous avons une source RF connectée au port 1 d'un circulateur et une charge connectée au port 2. Si l'impédance de la source, du circulateur et de la charge correspondent toutes (généralement à 50 ohms), le signal RF circulera sans problème du port 1 au port 2. Mais s'il y a une inadéquation d'impédance, une partie du signal rebondira de la charge au port 2 puis au port 3 (en raison du propriété directionnelle). Cela réduit non seulement la puissance atteignant la charge, mais peut également provoquer des interférences dans le système.

Il existe plusieurs façons d'obtenir une adaptation d'impédance pour les circulateurs RF. Une méthode courante consiste à utiliser des réseaux de correspondance. Ceux-ci sont généralement constitués d’inductances, de condensateurs et de résistances. Les valeurs de ces composants sont soigneusement choisies pour ajuster l'impédance de la source ou de la charge en fonction de l'impédance du circulateur. Par exemple, un simple réseau d'adaptation de type L peut être utilisé pour transformer l'impédance d'une charge à la valeur souhaitée.

Un autre aspect important est la mesure de l'impédance. Nous utilisons des instruments spécialisés comme des analyseurs de réseau pour mesurer l'impédance du circulateur RF et des composants connectés. Un analyseur de réseau peut fournir des informations détaillées sur les paramètres de diffusion (paramètres S) du circulateur. Le paramètre S11, par exemple, donne une indication du coefficient de réflexion au port 1. Une valeur S11 faible signifie qu'il y a moins de réflexion au port 1, ce qui est le signe d'une bonne adaptation d'impédance.

En tant que fournisseur de circulateurs RF, nous accordons une grande attention à l’adaptation d’impédance pendant le processus de fabrication. Nous utilisons des matériaux de haute qualité et des techniques de fabrication avancées pour garantir que nos circulateurs ont des caractéristiques d'impédance constantes. Nous fournissons également des fiches techniques détaillées pour nos produits, qui comprennent des informations sur l'impédance et d'autres paramètres importants.

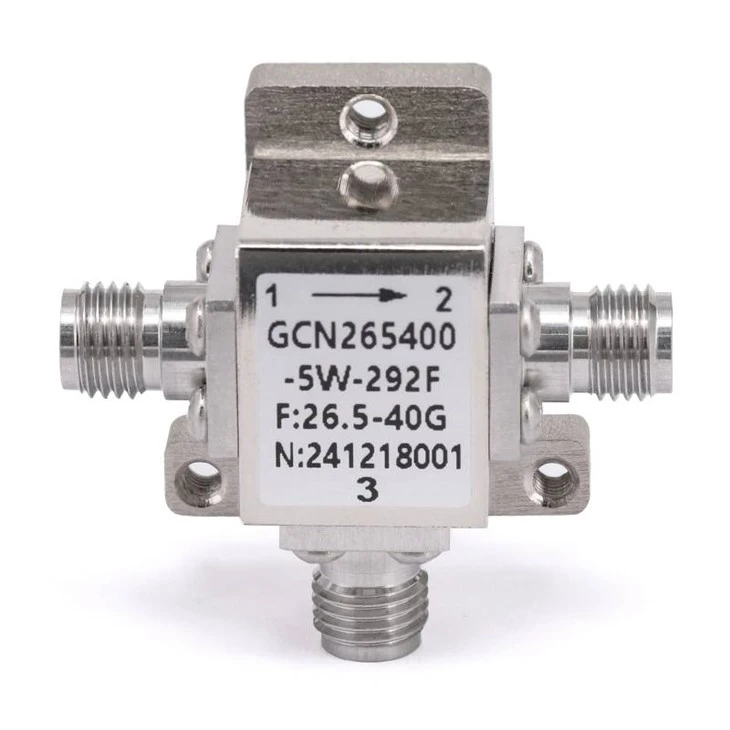

NotreCirculateurs coaxiaux RFsont conçus en tenant compte de l'adaptation d'impédance. Ils conviennent à un large éventail d'applications, des appareils sans fil à petite échelle aux systèmes radar à grande échelle. Nous disposons d'une équipe d'ingénieurs expérimentés qui peuvent aider nos clients à résoudre tous les problèmes d'adaptation d'impédance auxquels ils pourraient être confrontés.

Si vous utilisez des circulateurs RF dans votre système, il est important de garder à l'esprit que les facteurs environnementaux peuvent également affecter l'adaptation d'impédance. La température, l'humidité et les contraintes mécaniques peuvent toutes provoquer des modifications de l'impédance des composants. Un emballage et une installation appropriés sont donc également essentiels pour maintenir une bonne adaptation d'impédance dans le temps.

De plus, lors de l'intégration de circulateurs RF dans un système, vous devez prendre en compte l'architecture globale du système. Parfois, vous devrez peut-être utiliser plusieurs circulateurs dans une configuration en cascade. Dans de tels cas, l’adaptation d’impédance devient encore plus critique pour garantir le bon fonctionnement de l’ensemble du système.

Nous proposons également des services de personnalisation de nos circulateurs RF. Si vous avez des exigences d'impédance spécifiques pour votre application, nos ingénieurs peuvent travailler avec vous pour concevoir un circulateur qui répond exactement à vos besoins. Nous comprenons que différentes applications peuvent avoir des valeurs d'impédance différentes et nous nous engageons à vous fournir des solutions qui fonctionnent pour vous.

Si vous recherchez des circulateurs RF de haute qualité dotés d'excellentes caractéristiques d'adaptation d'impédance, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les produits adaptés à vos systèmes RF. Que vous travailliez sur un nouveau projet ou cherchiez à mettre à niveau un projet existant, nous pouvons vous fournir le support et les produits dont vous avez besoin.

En conclusion, l’adaptation d’impédance est un aspect fondamental des circulateurs RF. Il garantit un transfert de puissance efficace, réduit les réflexions du signal et améliore les performances globales des systèmes RF. En tant que fournisseur de circulateurs RF, nous nous engageons à fournir des produits qui répondent aux normes les plus élevées en matière d'adaptation d'impédance et de qualité. Donc, si vous avez des questions ou si vous avez besoin de discuter de vos besoins en matière de circulateur RF, n'hésitez pas à nous contacter. Nous sommes prêts à vous aider à faire les meilleurs choix pour vos applications RF.

Références

1. Pozar, DM (2011). Ingénierie des micro-ondes. Wiley.
2. Collin, RE (1992). Fondements de l'ingénierie des micro-ondes. McGraw-Colline.
