Kits d'étalonnage de sonde: un guide détaillé de la préparation à la maintenance

Les kits d'étalonnage de sonde sont des outils essentiels dans les tests électroniques à haute fréquence (tels que les applications RF, micro-ondes, millimétriques-ondes et teahertz) .. S-paramètres et perte d'insertion . Vous trouverez ci-dessous un guide complet couvrant tout, de la préparation à la maintenance .

1. Comprendre le rôle des kits d'étalonnage de sonde

Les kits d'étalonnage de sonde sont constitués de normes de précision (E . G ., court, ouvrir, charger, à travers, refléter et des normes de ligne de transmission) conçues pour caractériser et corriger les erreurs dans les systèmes de test basés sur la sonde ..



Erreurs de réflexion: Causée par des décalages d'impédance dans les sondes, les câbles ou les connecteurs .

Erreurs de transmission: Atténuation ou déphasage dans le chemin du signal .

Erreurs liées aux contacts: Mauvais contact électrique entre les sondes et les DUT ou les normes d'étalonnage .



En mesurant ces normes connues, les systèmes de test (e . g ., analyseurs de réseaux vectoriels, VNA) calculent un modèle d'erreur, qui est ensuite utilisé pour corriger les mesures DUT suivantes .

2. jetant les bases d'un étalonnage précis

2.1 Contrôle de l'environnement de test

Température et humidité: Effectuer l'étalonnage dans un environnement stable (généralement 23 degrés ± 2 degrés avec 45 à 55% d'humidité relative) . Les fluctuations de température provoquent l'expansion ou la contraction des matériaux, modifiant les propriétés électriques des sondes et des normes .

Propreté: Travailler dans une zone sans poussière . contaminants (poussière, huiles, résidus de flux) sur les pointes de sonde ou les normes d'étalonnage dégrader la qualité de contact électrique et introduire le bruit de mesure .

2.2 Inspection des équipements

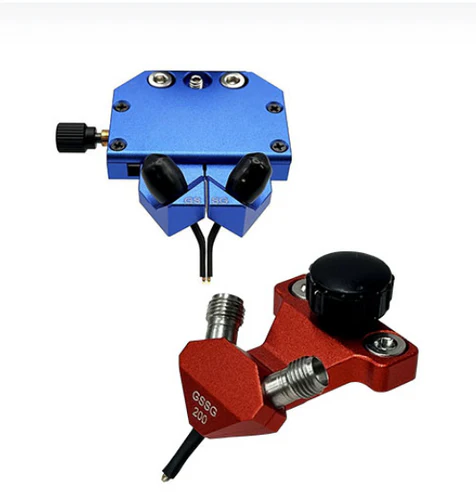

Sondes: Vérifiez les dommages physiques (E . G ., les pointes pliées, les contacts usés) ou la contamination . Clean Tips de manière douce en utilisant de l'air comprimé ou des lingettes sans peluche humidifié avec de l'alcool isopropylique .

Câbles et connecteurs: Inspecter les câbles coaxiaux pour les plis ou les dommages; Assurez-vous que les connecteurs sont propres et correctement accouplés pour éviter la perte de signal .

Kits d'étalonnage: Vérifiez que les normes ne sont pas endommagées (e . g ., pas de rayures sur les surfaces de chargement, pas de broches pliées dans les normes Thru) .

2.3 Configuration du système

Alimentation sur le système VNA et test au moins 30 minutes avant l'étalonnage pour permettre aux composants d'atteindre la stabilité thermique .

Connectez des sondes aux VNA via des câbles, en assurant des connexions serrées (mais pas sur-levées) pour empêcher la fuite du signal .

3. Sélection de la méthode d'étalonnage appropriée

Les kits d'étalonnage de sonde prennent en charge plusieurs méthodes, choisies en fonction de la plage de fréquences, type de sonde (E . G ., GSG, SG) et Géométrie DUT:



Méthode	Normes clés	Gamme de fréquences	Applications idéales
Solte	Court, ouvert, charge, à travers	DC - 18 GHz	Sondes coaxiales, structures planes (PCB)
Trl	À travers, réfléchir, ligne	10 GHz à 1110 GHz	Structures non coaxiales à haute fréquence (e . g ., guides d'ondes, microrubins)
LRM	Ligne, réfléchir, faire correspondre	1 GHz - 40 GHz	Sondes équilibrées, structures asymétriques

4. Étapes d'étalonnage détaillées

4.1 Normes d'étalonnage de montage

Sécuriser le substrat du kit d'étalonnage (e . g ., alumine, quartz) à un établi stable et l'aligner avec le positionneur de sonde .

4.2 Positionner les sondes correctement

Utilisez un microscope pour aligner les conseils de sonde avec les coussinets des normes d'étalonnage (e . g ., pads courts, coussinets ouverts) .

Appliquer une pression légère et uniforme pour assurer un bon contact électrique sans nuire à des normes ou des sondes . des coussinets de pression excessive, tandis que la pression insuffisante provoque des connexions intermittentes .

4.3 Exécution de l'étalonnage via VNA

Lancez le logiciel d'étalonnage du VNA et sélectionnez la méthode choisie (E . G ., Solt) .

Suivez les invites pour mesurer chaque standard séquentiellement:

Court: Un court métrage théoriquement parfait (0 ω) pour caractériser la réflexion à la pointe de la sonde .

Ouvrir: Une structure avec une impédance infinie (e . g ., un espace d'air) pour mesurer les champs de frange .

Charger: Une charge de 50 Ω à calibrer pour la perte de signal .

À travers: Une connexion directe entre les paires de sonde pour calibrer les chemins de transmission .

Le VNA calcule les termes d'erreur (e . g ., suivi de réflexion, suivi de transmission, isolation) et les stocke pour une correction en temps réel .

5. erreurs courantes pour éviter

Négliger les facteurs environnementaux: L'étalonnage dans des environnements mal ventilés ou à haute température provoque une dérive thermique .

Normes ou sondes sales: Les contaminants agissent comme des résistances / condensateurs parasites, déformant les résultats .

Pression de sonde excessive: Dommage les conseils de sonde et les coussinets standard, conduisant à des erreurs permanentes .

Conclusion

Une utilisation appropriée des kits d'étalonnage de sonde est fondamentale pour les tests électroniques fiables . en suivant les protocoles de préparation stricts, en sélectionnant des méthodes appropriées, en exécutant des étapes d'étalonnage précises et en maintenant les normes, les ingénieurs garantissent les mesures avec précision des caractéristiques du DUT-Critique pour la conception de RF de haute performance, de micro-ondes et de disciples d'onde de millimètre .
