Comment éviter les arcs électriques dans un connecteur PCB ?

La prévention des arcs électriques dans un connecteur PCB est un aspect crucial pour garantir la fiabilité et la sécurité des appareils électroniques. En tant que fournisseur de connecteurs PCB, je comprends les défis et les risques associés aux arcs électriques, et je suis ici pour partager quelques stratégies efficaces pour vous aider à éviter ce problème.

Comprendre l'arc dans les connecteurs PCB

Un arc électrique se produit lorsqu'une décharge électrique traverse un espace dans un circuit, généralement en raison d'une rupture du matériau isolant entre deux surfaces conductrices. Dans les connecteurs PCB, les arcs électriques peuvent être provoqués par plusieurs facteurs, notamment la haute tension, un mauvais contact, la contamination et les conditions environnementales.

La haute tension est l’une des principales causes d’arcs électriques. Lorsque la tension aux bornes d'un connecteur dépasse la tension de claquage du matériau isolant, un arc peut se former, ce qui peut endommager le connecteur et les composants environnants. Un mauvais contact entre les broches du connecteur et les plages du PCB peut également entraîner la formation d'arcs électriques, car il crée un chemin à haute résistance qui peut générer de la chaleur et provoquer la rupture de l'isolation.

La contamination, telle que la poussière, la saleté ou l’humidité, peut également contribuer à la formation d’arcs. Ces contaminants peuvent réduire la résistance d’isolation entre les surfaces conductrices, facilitant ainsi la formation d’un arc. Les conditions environnementales, telles qu'une humidité ou une température élevée, peuvent également affecter les performances du connecteur et augmenter le risque d'arc électrique.

Stratégies pour prévenir les arcs électriques

1. Sélectionnez le bon connecteur

Choisir le connecteur approprié pour votre application est essentiel pour éviter les arcs électriques. Tenez compte des exigences de tension, de courant et de fréquence de votre circuit, ainsi que des conditions environnementales dans lesquelles le connecteur fonctionnera. Recherchez des connecteurs conçus pour gérer des tensions élevées et dotés de bonnes propriétés d’isolation.

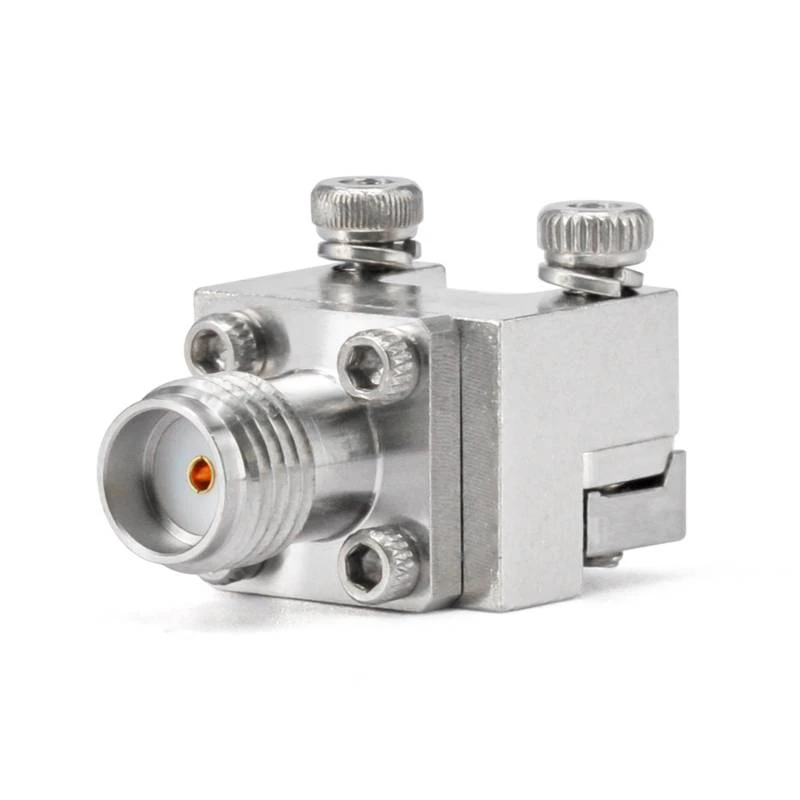

Par exemple,Connecteurs remplaçables sur sitesont une excellente option pour les applications où le connecteur doit être facilement remplacé ou entretenu. Ces connecteurs sont conçus pour fournir une connexion fiable et sont disponibles dans une variété de configurations pour répondre à différentes exigences.

2. Assurer une installation correcte

Une installation correcte du connecteur est cruciale pour éviter les arcs électriques. Assurez-vous que le connecteur est correctement aligné avec les plots du PCB et que les broches sont correctement insérées. Évitez de trop serrer le connecteur, car cela pourrait endommager les broches ou le PCB.

Utilisez les outils et techniques appropriés pour installer le connecteur et suivez attentivement les instructions du fabricant. Si vous ne savez pas comment installer le connecteur, consultez un professionnel ou le fabricant du connecteur pour obtenir des conseils.

3. Maintenir un bon contact

Il est essentiel de maintenir un bon contact entre les broches du connecteur et les plages du PCB pour éviter les arcs électriques. Assurez-vous que les broches sont propres et exemptes de débris, et que les plots du PCB sont lisses et plats. Utilisez un nettoyant pour contacts ou un papier de verre à grain fin pour nettoyer les broches et les patins si nécessaire.

Pensez à utiliser un connecteur avec une force de contact élevée ou un mécanisme de verrouillage pour garantir une connexion sécurisée. Cela peut aider à empêcher les broches de se desserrer ou de se déconnecter, ce qui pourrait provoquer un arc électrique.

4. Protéger contre la contamination

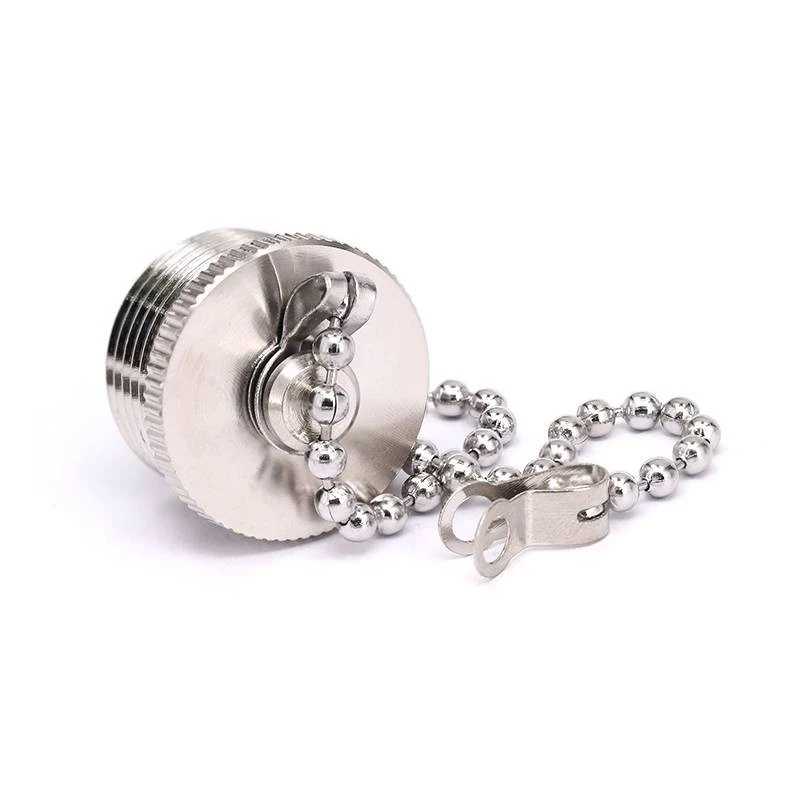

Il est important de protéger le connecteur de la contamination pour éviter les arcs électriques. UtiliserCapuchons anti-poussière des connecteurspour garder la poussière et la saleté hors du connecteur lorsqu'il n'est pas utilisé. Ces capuchons peuvent aider à prévenir l'accumulation de contaminants sur les broches et les plots, ce qui peut réduire la résistance d'isolation et augmenter le risque d'arc électrique.

Si le connecteur est exposé à l'humidité ou à d'autres liquides, envisagez d'utiliser un connecteur étanche ou résistant à l'humidité. Ces connecteurs sont conçus pour fournir une connexion fiable dans des environnements mouillés ou humides et peuvent aider à prévenir les arcs électriques provoqués par l'humidité.

5. Gérer les conditions environnementales

La gestion des conditions environnementales dans lesquelles le connecteur fonctionne peut également contribuer à prévenir les arcs électriques. Si le connecteur est exposé à des températures élevées, envisagez d'utiliser un connecteur conçu pour résister à des températures élevées. Ces connecteurs sont généralement fabriqués à partir de matériaux qui ont une bonne stabilité thermique et peuvent aider à empêcher l'isolation de se briser sous l'effet de la chaleur.

Si le connecteur est exposé à une humidité élevée, envisagez d'utiliser un connecteur conçu pour résister à l'humidité. Ces connecteurs sont généralement recouverts d'une couche protectrice ou ont une conception scellée pour empêcher l'humidité de pénétrer dans le connecteur.

Tests et inspections

Des tests et une inspection réguliers du connecteur peuvent aider à détecter et à prévenir les arcs électriques avant qu'ils ne deviennent un problème. Utilisez un multimètre ou un autre équipement de test pour mesurer la résistance et la continuité des broches du connecteur et des plots du PCB. Vérifiez tout signe de dommage ou d’usure, tel que des broches pliées, une isolation fissurée ou de la corrosion.

Si vous détectez des problèmes avec le connecteur, remplacez-le immédiatement pour éviter les arcs électriques et autres problèmes. C'est également une bonne idée de conserver un enregistrement des résultats des tests et des inspections pour suivre les performances du connecteur au fil du temps.

Conclusion

Prévenir les arcs électriques dans un connecteur PCB est essentiel pour garantir la fiabilité et la sécurité des appareils électroniques. En sélectionnant le bon connecteur, en garantissant une installation correcte, en maintenant un bon contact, en vous protégeant contre la contamination et en gérant les conditions environnementales, vous pouvez réduire le risque d'arc électrique et améliorer les performances de votre circuit.

En tant que fournisseur de connecteurs PCB, je m'engage à fournir des connecteurs et des solutions de haute qualité qui répondent aux besoins de mes clients. Si vous avez des questions ou avez besoin d'aide pour sélectionner le connecteur adapté à votre application, n'hésitez pas à me contacter. Je suis là pour vous aider à prévenir les arcs électriques et assurer le succès de votre projet.

Références

• "Manuel des connecteurs électriques" par Paul D. Mitchell
• "Conception de PCB pour la fabricabilité" par Colin Warwick
• « Conception numérique à grande vitesse : un manuel de magie noire » par Howard Johnson et Martin Graham
