Connecteurs remplaçables sur le terrain



Les connecteurs coaxiaux remplaçables en champ RF sont des composants cruciaux des systèmes RF. Ils sont spécialement conçus pour l'installation et le remplacement sur place. Il n'y a pas besoin de souder; Ils peuvent être fixés avec des vis, ce qui simplifie le processus de maintenance. Même dans des conditions difficiles, ces connecteurs peuvent maintenir remarquablement l'intégrité du signal. Dans les circuits RF, ils permettent le remplacement rapide des composants endommagés. Leurs performances fiables garantissent la transmission stable des signaux RF, avec une faible perte de signal et une interférence minimale. Cette conception est facile à utiliser, réduisant la complexité de l'installation.



Dans l'ensemble, les connecteurs coaxiaux remplaçables sur le terrain RF améliorent la flexibilité et la fiabilité du système et réduisent les coûts de maintenance à long terme. Les types de ports de connecteur incluent diverses options telles que SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1. 0 mm, gpo (SMP), etc., et la gamme de fréquences couvre de DC à 110GHz.

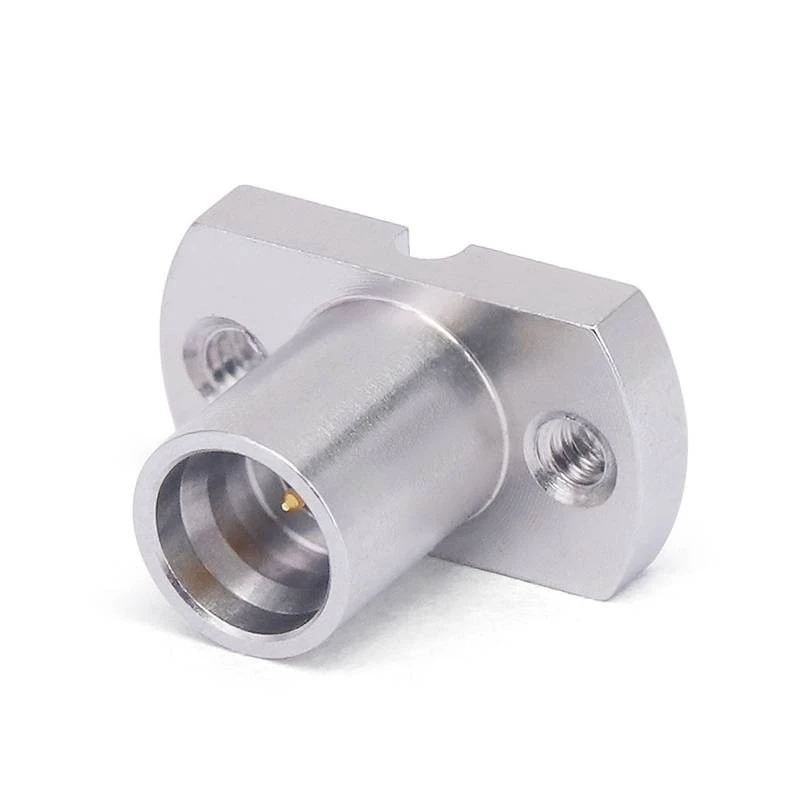

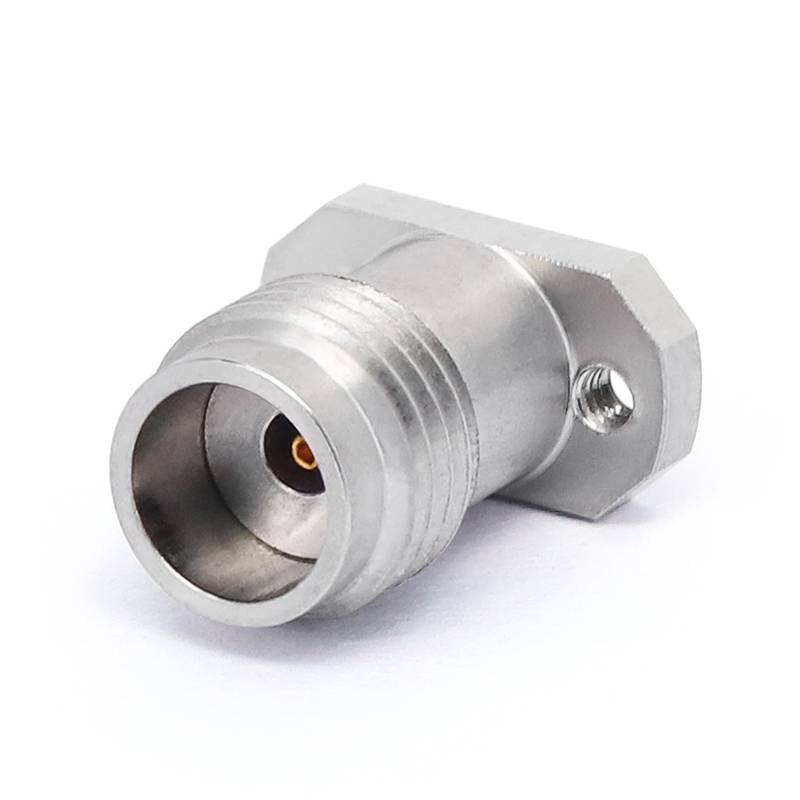

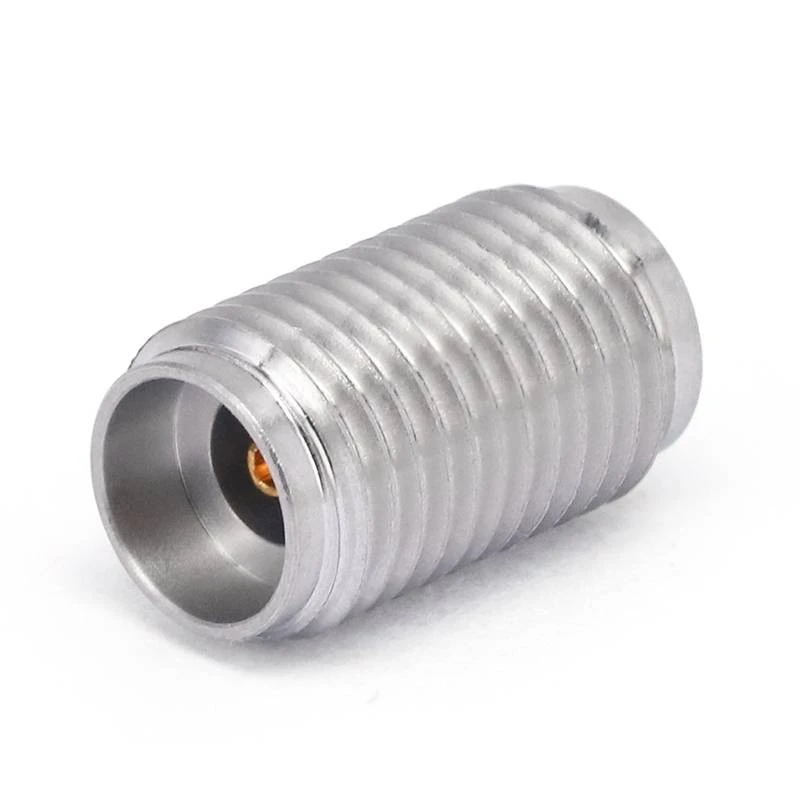

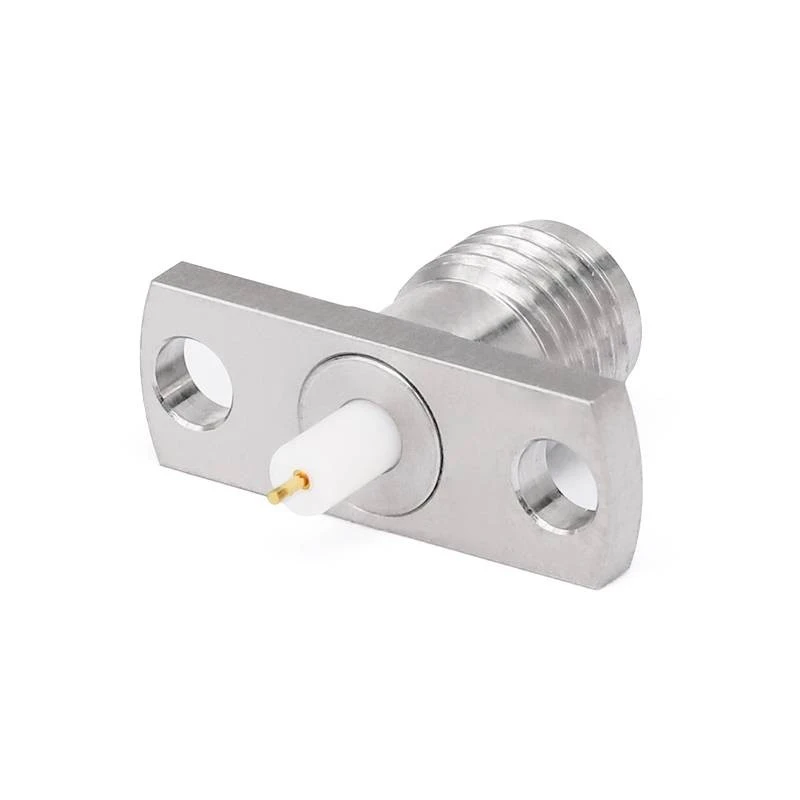

Les connecteurs coaxiaux remplaçables sur le terrain ont quatre types de formes corporelles, telles que la bride droite, 4 trous, le type intégré entièrement fileté, la bride 2 trou. Ce connecteur a un corps en acier inoxydable et assure une excellente performance micro-ondes avec une faible perte d'insertion et un VSWR de 1,25. Ce connecteur est fabriqué précisément pour les industries RF comme l'armée et l'espace.





Les connecteurs coaxiaux remplaçables en champ RF sont utilisés pour connecter les circuits RF des antennes, des modules RF, des filtres, des dispositifs de navigation, des systèmes radar, etc. Ils peuvent faire face à des conditions météorologiques difficiles et à des environnements électromagnétiques complexes. Ces connecteurs doivent avoir une bonne résistance aux intempéries et des capacités anti-ingérence pour assurer la transmission stable des signaux.









Configuration
Type de connecteur	SMA / 2,92 mm / 2,4 mm / 1,85 mm / gpo
Impédance du connecteur	50 ohms
Polarité du connecteur	Standard
Méthode de montage du connecteur	Bride droite / 2 trous / bride de 4 trous
Méthode d'attachement	Contact
Informations sur le matériel
Contact central	Cube en or plaqué
Contact extérieur	Acier inoxydable
Corps	Acier inoxydable
Diélectrique	PEI / PTFE
Données environnementales
Plage de température	-55 degré à +165 degré
2011/65 / UE (ROHS)	Conforme

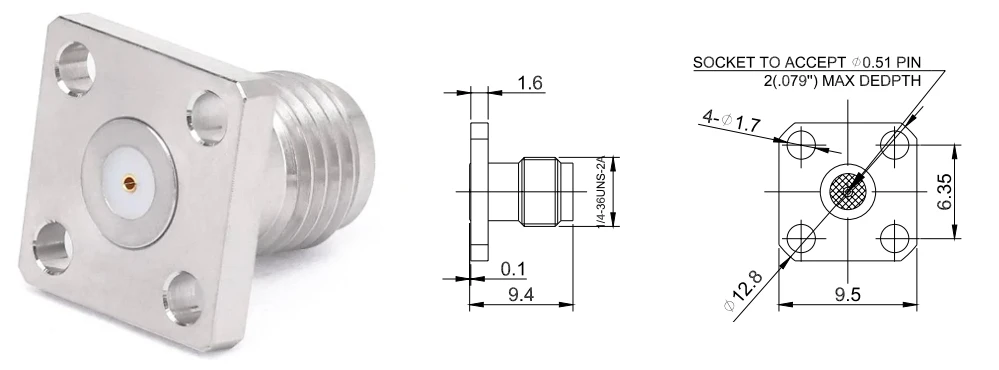

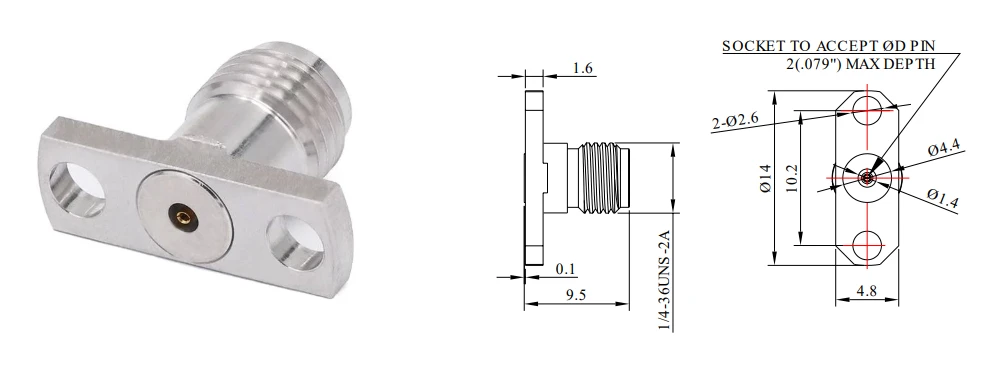

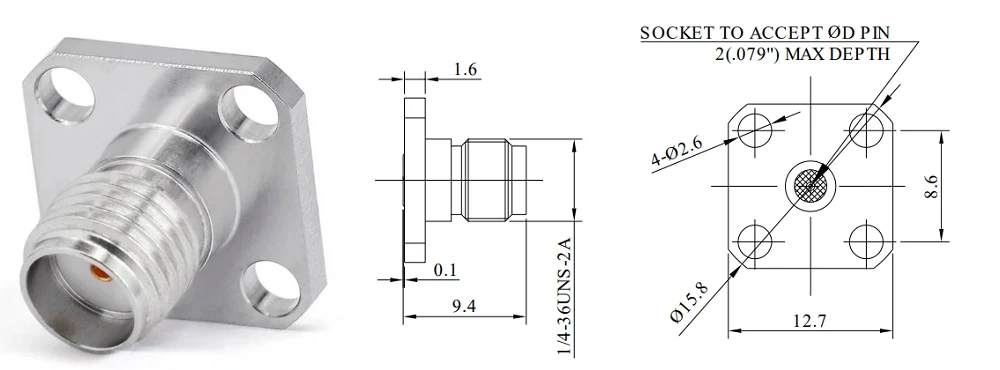

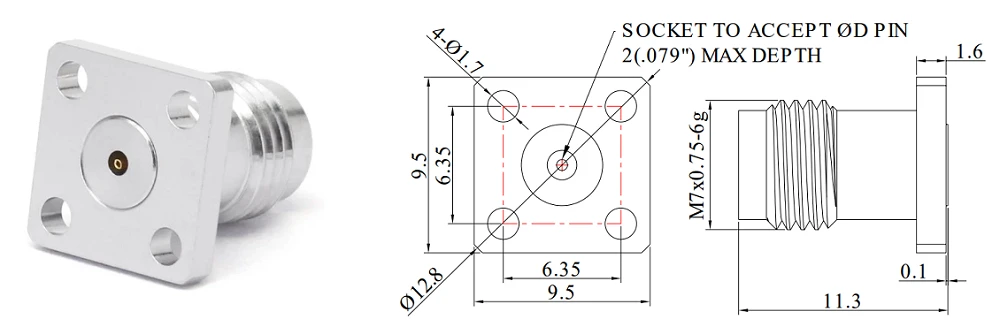

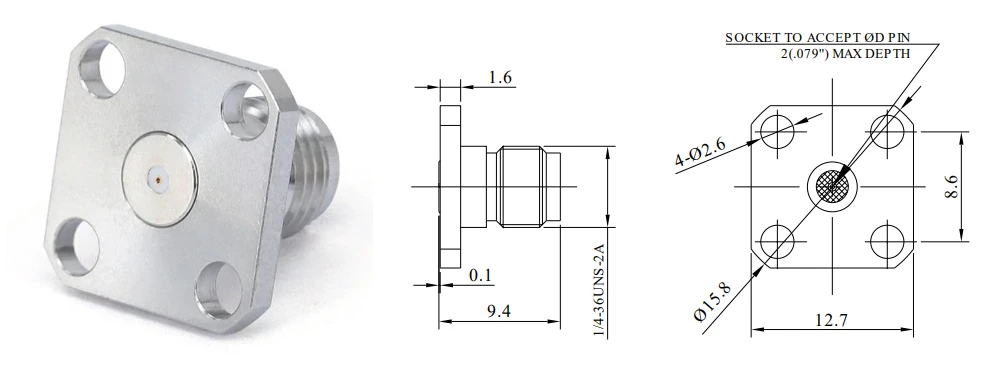

Connecteurs remplaçables sur le terrain SMA

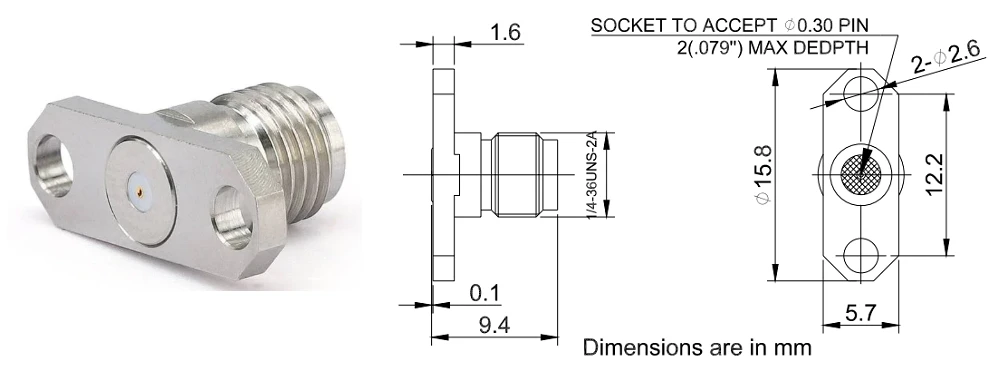

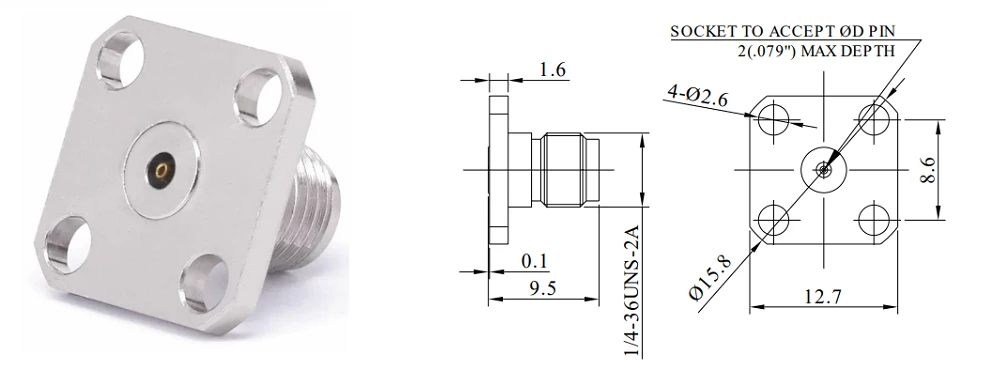

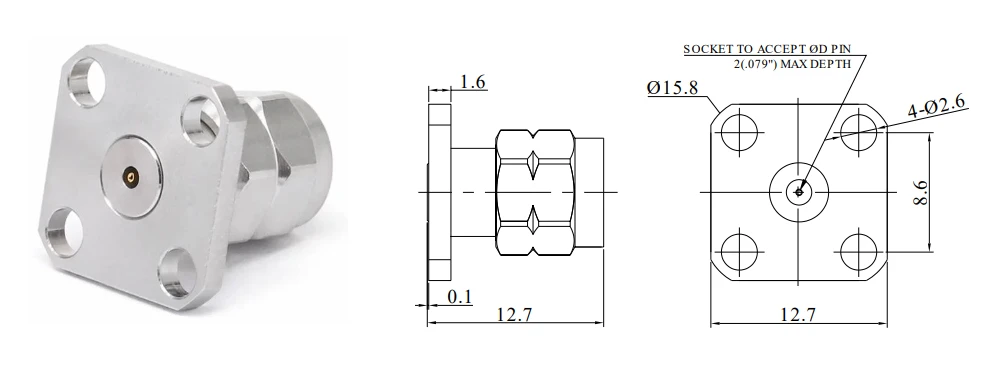

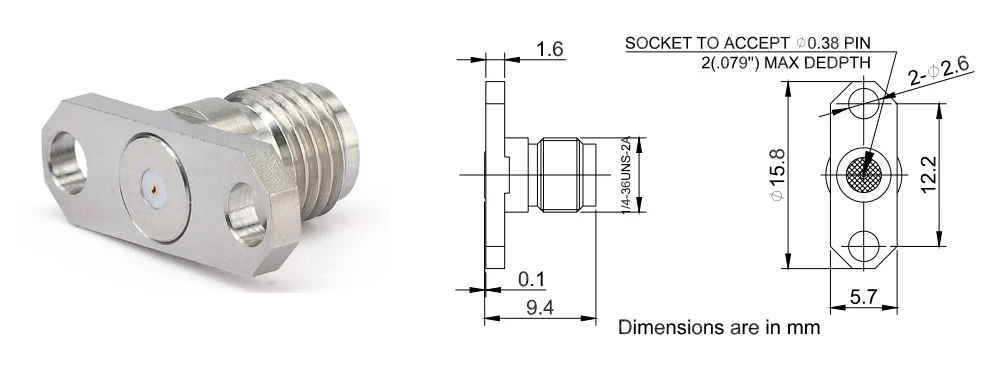

Connecteurs remplaçables sur le terrain de 2,92 mm

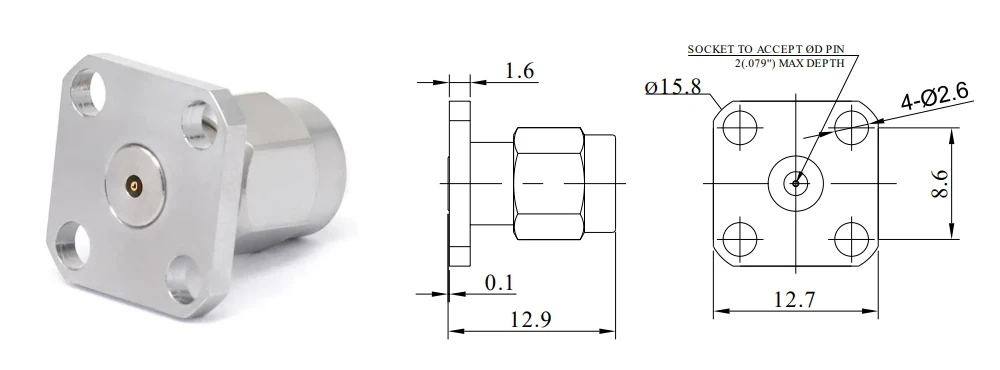

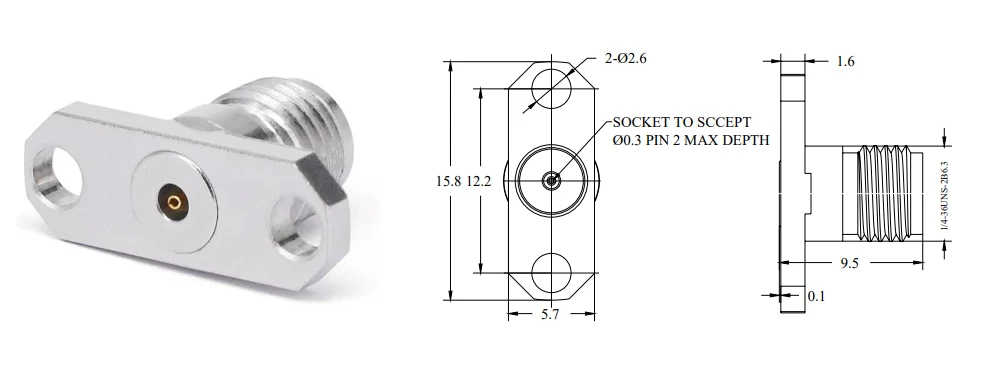

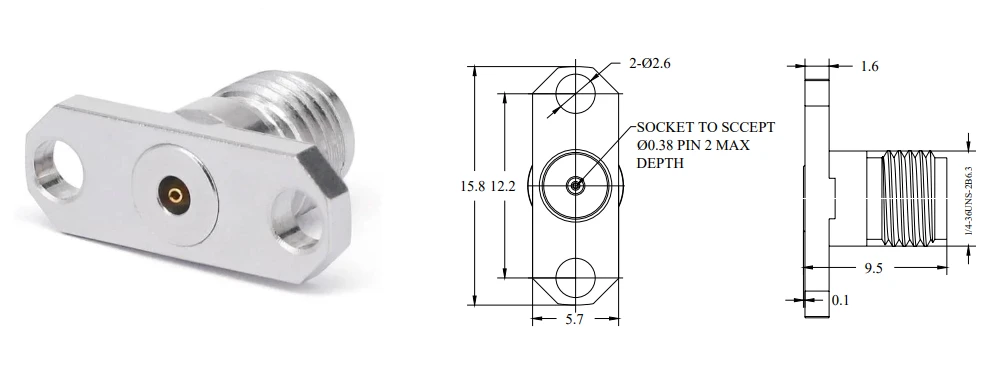

Connecteurs remplaçables sur le terrain de 2,92 mm

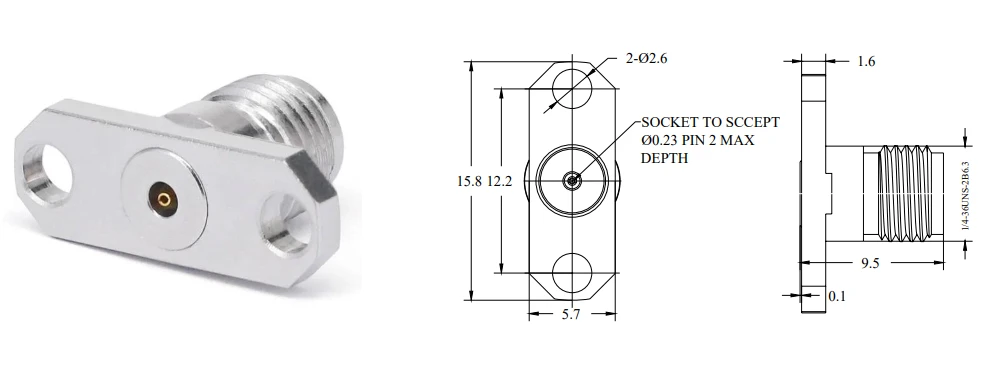

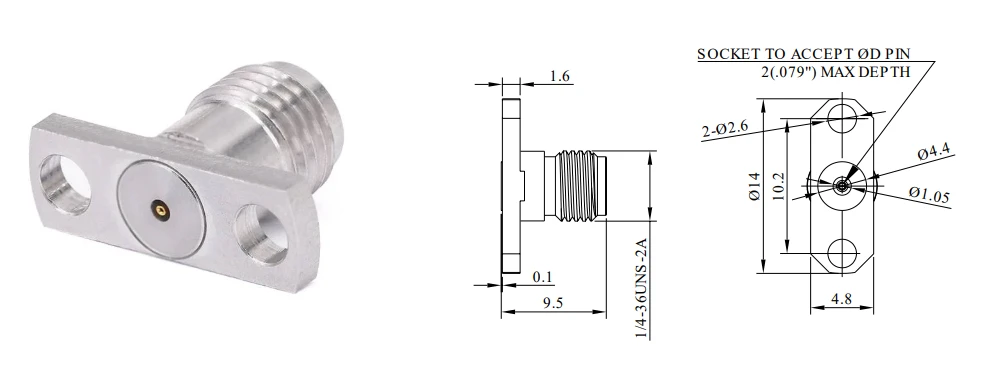

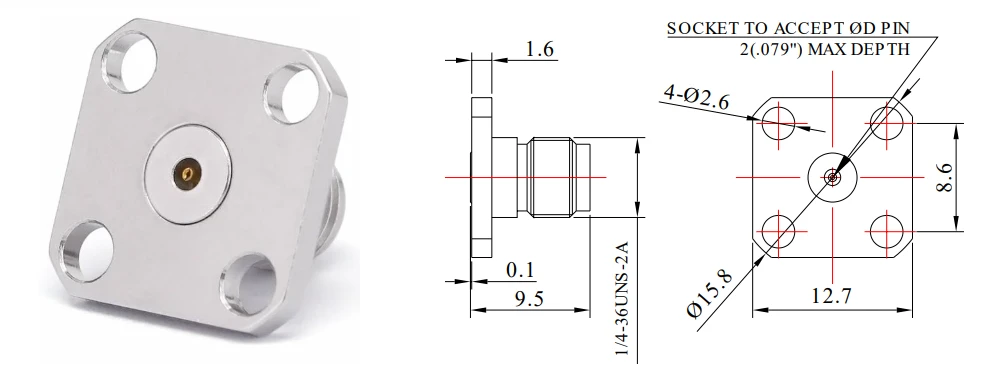

Connecteurs remplaçables sur le terrain de 2,92 mm

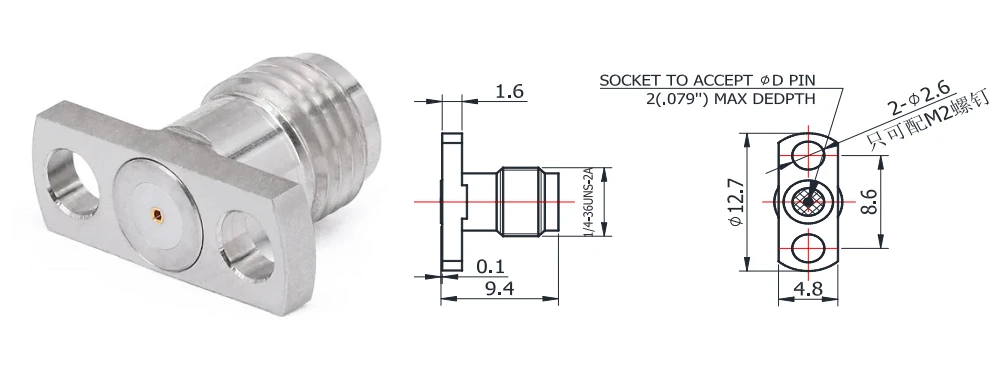

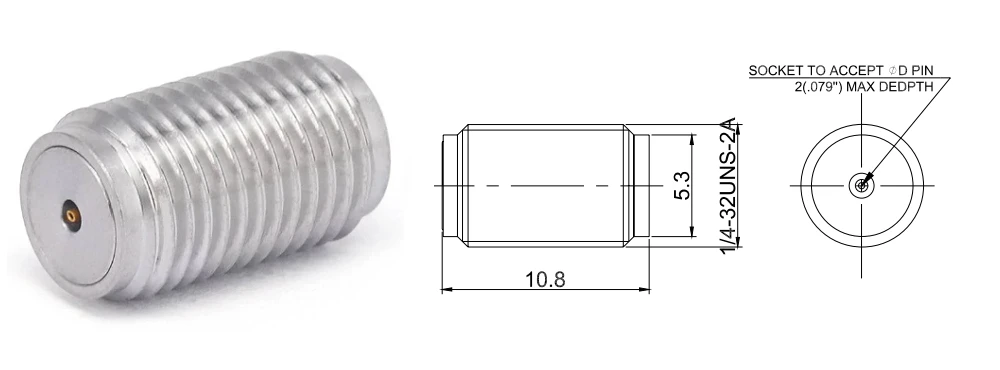

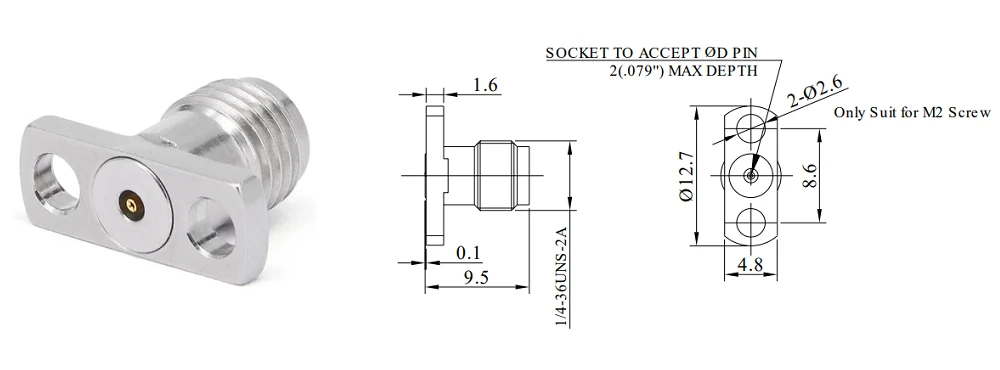

Connecteurs remplaçables sur le terrain de 2,4 mm

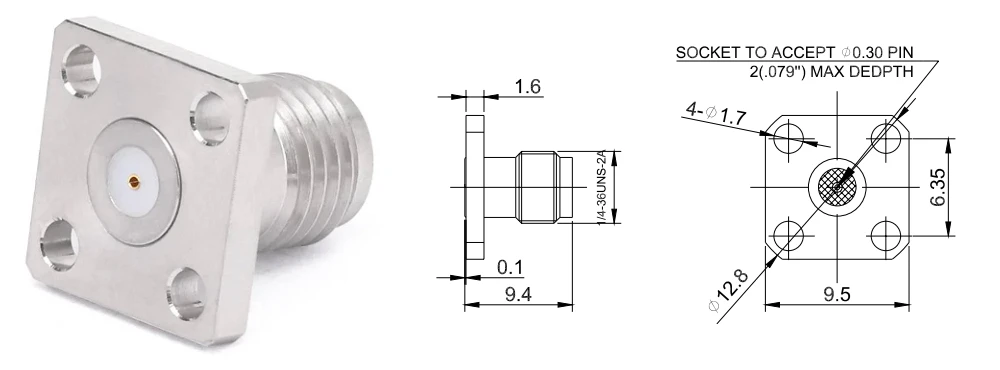

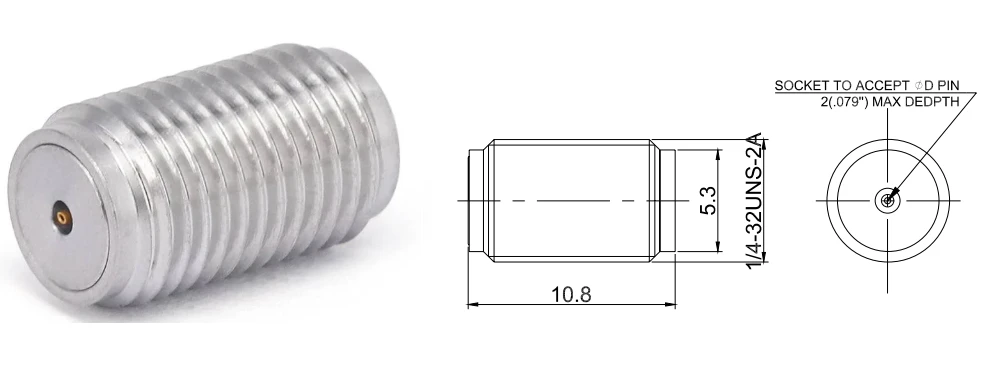

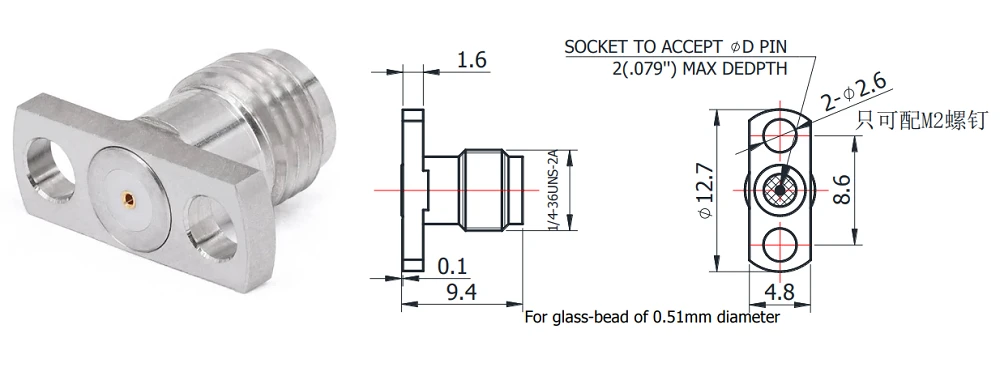

Connecteurs remplaçables sur le terrain de 1,85 mm
