Comment la hauteur d'une antenne affecte-t-elle ses performances ?

Les antennes sont des composants essentiels des systèmes de communication modernes, jouant un rôle essentiel dans la transmission et la réception des ondes électromagnétiques. En tant que fournisseur d'antennes, j'ai été témoin des diverses exigences de nos clients et de l'importance de comprendre comment divers facteurs affectent les performances des antennes. L’un de ces facteurs qui a un impact significatif sur le fonctionnement de l’antenne est sa hauteur. Dans cet article de blog, j'approfondirai la relation entre la hauteur de l'antenne et les performances, en explorant les principes scientifiques qui la sous-tendent et ses implications pratiques.

Les bases des modèles de rayonnement d'antenne

Avant de discuter de l'impact de la hauteur de l'antenne, il est essentiel de comprendre le concept de diagrammes de rayonnement. Le diagramme de rayonnement d'une antenne décrit la façon dont elle rayonne ou reçoit de l'énergie électromagnétique dans l'espace. Il est généralement représenté sous la forme d'un graphique tridimensionnel montrant l'intensité du champ relatif sous différents angles par rapport à l'antenne.

Il existe deux principaux types de diagrammes de rayonnement : omnidirectionnels et directionnels. Les antennes omnidirectionnelles rayonnent de l'énergie uniformément dans toutes les directions dans le plan horizontal, ce qui les rend adaptées aux applications où les signaux doivent être transmis ou reçus sur une vaste zone. Les antennes directionnelles, quant à elles, concentrent leur énergie dans une direction spécifique, offrant ainsi un gain plus élevé et une portée plus longue dans cette direction.

Comment la hauteur de l'antenne affecte les modèles de rayonnement

La hauteur d’une antenne peut avoir un effet profond sur son diagramme de rayonnement. Lorsqu’une antenne est placée près du sol, le sol agit comme une surface réfléchissante. Les ondes réfléchies peuvent interférer avec les ondes directes rayonnant par l'antenne, provoquant des interférences constructives ou destructrices.

• Interférence constructive: À certaines hauteurs, les ondes réfléchies et les ondes directes se combinent de telle manière qu'elles se renforcent mutuellement, ce qui entraîne une augmentation de la force du signal dans des directions spécifiques. Cela peut conduire à une amélioration du gain et de la portée de l'antenne. Par exemple, dans un système de communication VHF (très haute fréquence) ou UHF (ultra haute fréquence), élever l'antenne à une hauteur où des interférences constructives se produisent peut améliorer considérablement la qualité du signal sur une vaste zone.
• Interférence destructrice: À l'inverse, à d'autres hauteurs, les ondes réfléchies et directes peuvent s'annuler, entraînant une diminution de la force du signal. Cela peut créer des zones mortes où le signal est faible ou inexistant. Pour éviter les interférences destructrices, il est crucial de sélectionner soigneusement la hauteur de l'antenne en fonction de la fréquence de fonctionnement et de l'environnement.

Impact sur la communication en ligne de vue

Dans la communication en ligne de visée (LOS), où les antennes d'émission et de réception peuvent « se voir » sans aucune obstruction, la hauteur de l'antenne joue un rôle essentiel. Plus l’antenne est haute, plus la ligne de visée s’étend loin.

La formule de calcul de la distance en ligne de visée (d) entre deux antennes de hauteurs (h_1) et (h_2) (en mètres) est donnée par :

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

où (d) est en kilomètres. Cette formule montre qu'augmenter la hauteur de l'une ou l'autre antenne peut augmenter considérablement la portée de communication. Par exemple, dans une liaison micro-ondes point à point, élever les antennes vers des tours plus hautes peut étendre la distance de communication entre deux emplacements distants.

Effet sur la propagation des ondes de sol

La propagation des ondes de sol est le mode de propagation par lequel les ondes électromagnétiques se propagent à la surface de la Terre. La hauteur de l'antenne affecte l'efficacité de la propagation des ondes de sol.

• Antennes basse fréquence: Pour les antennes basse fréquence (inférieures à 2 MHz), l'onde de sol est le mode de propagation dominant. Une hauteur d'antenne inférieure peut être plus efficace pour la propagation des ondes de sol car elle permet aux ondes de mieux se coupler avec le sol. Le champ électrique de l’onde interagit avec la surface conductrice de la Terre et une hauteur d’antenne inférieure assure un couplage plus fort.
• Antennes haute fréquence: À des fréquences plus élevées, l'onde de sol s'atténue plus rapidement et l'importance de la propagation de l'onde de sol diminue. Cependant, la hauteur de l’antenne affecte toujours les performances globales, notamment en termes d’interaction avec l’ionosphère et de formation des ondes ionosphériques.

Impact sur l'évanouissement par trajets multiples

L'évanouissement par trajets multiples est un phénomène dans lequel le signal reçu est une combinaison de plusieurs copies du signal transmis, chacune arrivant au récepteur via un chemin différent. Ces trajectoires peuvent inclure des trajectoires directes, des trajectoires réfléchies depuis des bâtiments, des montagnes ou d'autres objets, et des trajectoires diffractées autour d'obstacles.

La hauteur de l’antenne peut aider à atténuer l’évanouissement par trajets multiples. Une antenne plus haute est plus susceptible de recevoir le signal direct avec moins d'interférences provenant des signaux réfléchis et diffractés. En effet, plus l'antenne est haute, moins il y a d'obstacles sur le chemin direct entre l'émetteur et le récepteur. De plus, une antenne plus haute peut offrir une meilleure vue de la zone environnante, ce qui lui permet de recevoir plus efficacement les signaux provenant de différentes directions.

Considérations pratiques pour la sélection de la hauteur de l'antenne

Lors du choix de la hauteur d’une antenne, plusieurs considérations pratiques doivent être prises en compte :

• Exigences réglementaires: Dans de nombreuses régions, il existe des réglementations concernant la hauteur maximale des antennes. Ces réglementations sont en place pour garantir la sécurité, prévenir les interférences avec l'aviation et d'autres systèmes de communication et protéger la valeur esthétique de la zone.
• Coût: L'augmentation de la hauteur de l'antenne nécessite souvent des tours ou des mâts plus hauts, ce qui peut être coûteux à installer et à entretenir. Le coût de la tour, des fondations et de la main d’œuvre d’installation doit être pris en compte lors du choix de la hauteur de l’antenne.
• Facteurs environnementaux: L'environnement local, tel que la présence de grands immeubles, de montagnes ou d'arbres, peut affecter la hauteur optimale de l'antenne. Par exemple, dans une ville comptant de nombreux immeubles de grande hauteur, une antenne plus haute peut être nécessaire pour surmonter le blocage causé par les immeubles.

Nos solutions d'antennes

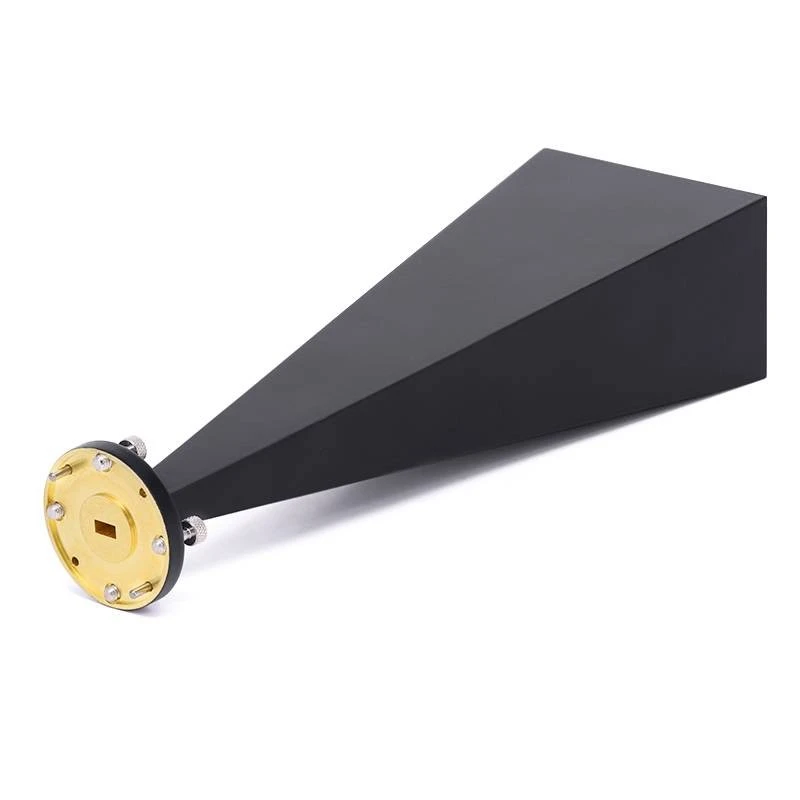

En tant que fournisseur d'antennes, nous proposons une large gamme d'antennes, notammentJournal - Antennes périodiquesetAntennes cornet, adapté à diverses applications et exigences de hauteur. Notre équipe d'experts peut vous aider à sélectionner la bonne antenne et à déterminer la hauteur optimale en fonction de vos besoins spécifiques.

Que vous ayez besoin d'une antenne à gain élevé pour les communications longue portée ou d'une antenne à profil bas pour la propagation des ondes de sol, nous avons les solutions pour répondre à vos besoins. Nous comprenons l'importance de la hauteur de l'antenne pour obtenir des performances optimales, et nous pouvons vous fournir l'assistance technique et les conseils dont vous avez besoin pour prendre la bonne décision.

Conclusion

La hauteur d’une antenne est un facteur critique qui affecte ses performances de plusieurs manières. Il influence le diagramme de rayonnement, la portée de communication en visibilité directe, l'efficacité de la propagation des ondes de sol et l'atténuation des évanouissements par trajets multiples. En examinant attentivement les principes scientifiques et les considérations pratiques liées à la hauteur de l'antenne, vous pouvez sélectionner l'antenne et la hauteur d'installation adaptées à votre application spécifique.

Si vous souhaitez en savoir plus sur nos produits d'antenne ou si vous avez besoin d'aide pour sélectionner la hauteur d'antenne optimale pour votre projet, n'hésitez pas à nous contacter. Notre équipe d’experts est prête à vous aider à trouver les meilleures solutions pour vos besoins de communication.

Références

• Balanis, Californie (2016). Théorie des antennes : analyse et conception (4e éd.). Wiley.
• Kraus, JD et Marhefka, RJ (2002). Antennes pour toutes les applications (3e éd.). McGraw-Colline.
• Jordan, EC et Balmain, KG (1968). Ondes électromagnétiques et systèmes rayonnants (2e éd.). Apprenti - Salle.
