Quelles sont les applications des isolateurs RF à éléments distribués ?

Les isolateurs RF à éléments distribués sont des composants essentiels des systèmes radiofréquences (RF) modernes, jouant un rôle crucial dans la gestion et la protection des signaux. En tant que fournisseur d'isolateurs RF, nous avons été témoins des applications diverses et en constante expansion de ces dispositifs dans diverses industries. Dans cet article de blog, nous examinerons les différentes applications des isolateurs RF à éléments distribués, en soulignant leur importance et leurs avantages.

1. Systèmes de télécommunications

Les télécommunications sont l'un des secteurs les plus importants qui dépendent fortement des isolateurs RF. Dans les réseaux de communication sans fil tels que les réseaux cellulaires, des isolateurs RF à éléments distribués sont utilisés à la sortie des amplificateurs de puissance (PA). L'objectif principal est de protéger le PA des réflexions. Lorsqu'un signal est transmis du PA à l'antenne, toute inadéquation d'impédance le long du chemin de transmission peut provoquer la réflexion d'une partie du signal vers le PA. Ces réflexions peuvent provoquer une instabilité, une augmentation de la consommation d'énergie et même des dommages au système de sonorisation.

Les isolateurs RF permettent au signal direct de passer avec une perte minimale tout en absorbant et en dissipant le signal réfléchi. Par exemple, dans une station de base 5G, où les signaux haute puissance et haute fréquence sont courants,Isolateurs coaxiaux RF 26,5 GHzsont souvent employés. Ces isolateurs assurent le fonctionnement efficace et stable des amplificateurs de puissance, améliorant ainsi les performances globales de la station de base et améliorant la qualité de la communication sans fil.

Outre les stations de base, les isolateurs RF sont également utilisés dans les appareils mobiles. Dans les smartphones, ils contribuent à optimiser les performances du module frontal RF. En isolant les différents composants RF, tels que l'émetteur et le récepteur, les isolateurs évitent les interférences et améliorent le rapport signal/bruit, conduisant à une meilleure qualité d'appel et à des vitesses de transfert de données plus rapides.

2. Systèmes radar

Les systèmes radar sont un autre domaine dans lequel les isolateurs RF à éléments distribués sont largement utilisés. Le radar fonctionne en émettant des ondes électromagnétiques et en analysant les réflexions des objets pour détecter leur présence, leur position et leur vitesse. Dans les émetteurs radar, des isolateurs RF sont placés entre l'émetteur haute puissance et l'antenne. Il s'agit de protéger l'émetteur des signaux de haute puissance qui peuvent être réfléchis par l'antenne en raison de désadaptations d'impédance ou de la présence de cibles puissantes à proximité du radar.

Par exemple, dans les systèmes radar militaires fonctionnant à hautes fréquences,Isolateurs coaxiaux RF 18 GHzsont couramment utilisés. Ces isolateurs aident à maintenir la stabilité de l'émetteur radar, garantissant une détection et un suivi précis des cibles. Dans les applications civiles telles que les radars de contrôle du trafic aérien et les radars météorologiques, les isolateurs RF jouent également un rôle essentiel pour garantir le fonctionnement fiable du système.

3. Communications par satellite

Les systèmes de communication par satellite sont très sensibles et nécessitent un contrôle précis du signal. Les isolateurs RF à éléments distribués sont utilisés à la fois dans la charge utile du satellite et dans les stations de communication au sol. Dans la charge utile du satellite, des isolateurs sont utilisés pour protéger les composants RF des réflexions et des interférences. L’environnement spatial est rude et tout dysfonctionnement du système RF peut entraîner une perte importante des capacités de communication.

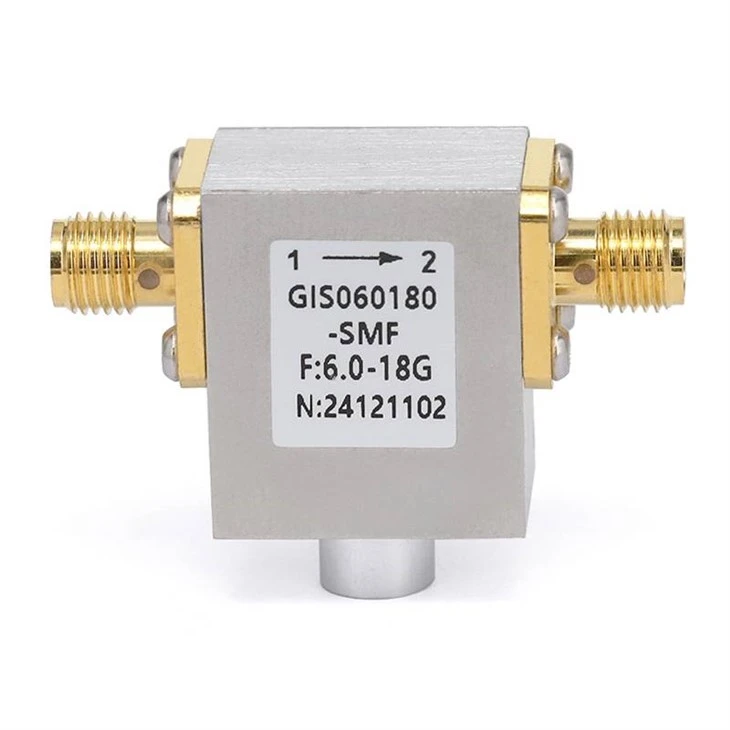

Sur les stations au sol, les isolateurs RF contribuent à optimiser la transmission et la réception du signal entre la station et le satellite. Par exemple, dans un système de diffusion de télévision par satellite,Isolateurs coaxiaux RF 6 GHzpeut être utilisé pour assurer la transmission de haute qualité des signaux TV de la station au sol vers le satellite puis vers les récepteurs des utilisateurs finaux.

4. Équipements de test et de mesure

Dans le domaine des tests et des mesures, les isolateurs RF sont essentiels pour des mesures précises et fiables. Lors du test de composants ou de systèmes RF, il est crucial d'isoler l'équipement de test de l'appareil testé (DUT) pour éviter les réflexions et les interférences. Les isolateurs RF peuvent être utilisés pour créer un chemin de signal unidirectionnel, garantissant que les signaux de test ne sont pas affectés par les réflexions du DUT.

Par exemple, dans un analyseur de réseau, un isolateur RF peut être utilisé pour améliorer la précision de la mesure des paramètres de diffusion (S - paramètres) d'un appareil RF. En isolant la source de la charge, l'isolateur réduit les erreurs de mesure causées par les réflexions, fournissant ainsi des résultats de test plus précis et reproductibles.

5. Équipement médical

Les équipements médicaux qui utilisent la technologie RF bénéficient également de l’utilisation d’isolateurs RF à éléments distribués. Dans certains appareils d'imagerie médicale tels que les systèmes d'imagerie par résonance magnétique (IRM), des isolateurs RF sont utilisés pour protéger les émetteurs et récepteurs RF des réflexions. Ces isolateurs contribuent à garantir la stabilité et la précision des signaux RF utilisés dans le processus d'imagerie, conduisant à des images médicales de haute qualité.

De plus, dans certains dispositifs de traitement médical basés sur les RF, tels que les systèmes d'ablation par radiofréquence (RFA), des isolateurs RF sont utilisés pour contrôler le flux d'énergie et protéger l'alimentation électrique et d'autres composants contre les dommages causés par les réflexions. Cela garantit le fonctionnement sûr et efficace des dispositifs de traitement médical.

6. Recherche industrielle et scientifique

Dans la recherche industrielle et scientifique, les isolateurs RF sont utilisés dans diverses expériences et applications liées aux RF. Par exemple, dans les accélérateurs de particules, les isolateurs RF sont utilisés pour contrôler la distribution de puissance RF et protéger les sources RF des réflexions. Ces isolateurs contribuent à garantir le fonctionnement stable de l'accélérateur, ce qui est crucial pour mener des expériences de physique des hautes énergies.

Dans les applications industrielles de chauffage RF, telles que le soudage des plastiques et la transformation des aliments, les isolateurs RF sont utilisés pour protéger les générateurs RF des réflexions provoquées par la charge. Cela améliore l'efficacité et la fiabilité du processus de chauffage RF.

En tant que fournisseur d'isolateurs RF, nous comprenons l'importance de ces dispositifs dans différentes applications. Notre société propose une large gamme d'isolateurs RF de haute qualité, notammentIsolateurs coaxiaux RF 26,5 GHz,Isolateurs coaxiaux RF 6 GHz, etIsolateurs coaxiaux RF 18 GHz. Nos produits sont conçus pour répondre aux exigences strictes de diverses industries, offrant d'excellentes performances d'isolation, une faible perte d'insertion et des capacités de gestion de puissance élevées.

Si vous avez besoin d'isolateurs RF pour votre application spécifique, nous vous invitons à nous contacter pour l'achat et d'autres discussions. Notre équipe d’experts est prête à vous fournir des conseils professionnels et des solutions pour répondre à vos besoins RF.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Collin, RE (1992). Fondements de l'ingénierie des micro-ondes (2e éd.). McGraw-Colline.
