Comment réduire la perte d'insertion des câbles de test VNA ?

Dans le domaine des tests RF et micro-ondes, les analyseurs de réseaux vectoriels (VNA) jouent un rôle central. Les câbles de test VNA sont des composants essentiels dans ces configurations de test, car ils connectent le VNA au périphérique testé (DUT). Cependant, un défi commun auquel sont confrontés les ingénieurs et les techniciens est la perte d'insertion de ces câbles. La perte d'insertion peut affecter considérablement la précision des résultats des tests, conduisant à des mesures inexactes et à des conclusions potentiellement erronées. En tant que fournisseur de câbles de test VNA, nous comprenons l'importance de minimiser la perte d'insertion et, dans ce blog, nous explorerons plusieurs stratégies efficaces pour atteindre cet objectif.

Comprendre la perte d'insertion

Avant d’aborder les méthodes permettant de réduire la perte d’insertion, il est crucial de comprendre de quoi il s’agit. La perte d'insertion est la réduction de la puissance du signal qui se produit lorsqu'un périphérique, tel qu'un câble, est inséré dans une ligne de transmission. Dans le contexte des câbles de test VNA, cela est principalement dû à deux facteurs : la perte de conducteur et la perte diélectrique.

La perte de conducteur est due à la résistance des conducteurs du câble. Lorsque le signal traverse les conducteurs, une partie de l’énergie électrique est convertie en chaleur, entraînant une perte de puissance du signal. La perte diélectrique, quant à elle, se produit en raison des propriétés électriques du matériau isolant du câble. Lorsqu’un champ électrique alternatif est appliqué au diélectrique, une partie de l’énergie est dissipée sous forme de chaleur, entraînant une perte supplémentaire du signal.

Choisir le bon câble

L'une des étapes les plus fondamentales pour réduire la perte d'insertion consiste à sélectionner le câble adapté à l'application. Différents types de câbles ont des caractéristiques différentes, et le choix du câble approprié peut faire une différence significative en termes de performances de perte d'insertion.

• Type de câble: Les câbles coaxiaux sont le type de câbles de test VNA le plus couramment utilisé. Ils se présentent sous diverses formes, telles que semi-rigides, flexibles et semi-flexibles. Les câbles semi-rigides ont généralement une perte d'insertion plus faible que les câbles flexibles car ils ont une structure physique plus stable, ce qui réduit les fuites et l'atténuation du signal. Cependant, ils sont moins flexibles et plus difficiles à installer. Les câbles flexibles, en revanche, sont plus faciles à manipuler mais peuvent avoir une perte d'insertion légèrement plus élevée. Lorsque l'application nécessite une grande flexibilité, les câbles semi-flexibles peuvent constituer un bon compromis, offrant un équilibre entre flexibilité et faible perte d'insertion.
• Taille du câble: La taille du câble affecte également la perte d'insertion. Les câbles de plus grand diamètre ont généralement une perte d'insertion plus faible car ils ont une résistance plus faible dans les conducteurs et moins de pertes diélectriques. Par exemple, un câble coaxial de 7/8 pouces aura généralement une perte d'insertion inférieure à celle d'un câble de 1/2 pouce à la même fréquence. Cependant, les câbles plus gros sont également plus lourds et plus chers, il faut donc trouver un équilibre entre performances et praticité.
• Matériau du câble: Les matériaux utilisés dans la construction du câble peuvent avoir un impact significatif sur la perte d'insertion. Les conducteurs de haute qualité, tels que le cuivre ou le cuivre plaqué argent, ont une résistance plus faible et donc une perte de conducteur plus faible. De même, l'utilisation d'un matériau diélectrique à faibles pertes, tel que le PTFE (polytétrafluoroéthylène), peut réduire les pertes diélectriques. Lors du choix d'un câble, il est important de prendre en compte la qualité des matériaux utilisés dans sa construction. Vous pouvez trouver une large gamme de produits de haute qualitéCâbles de test VNAsur notre site Web, qui sont conçus avec les meilleurs matériaux pour minimiser la perte d'insertion.

Installation correcte du câble

Même si vous sélectionnez le bon câble, une mauvaise installation peut toujours entraîner une augmentation de la perte d'insertion. Voici quelques points clés à garder à l’esprit lors de l’installation des câbles :

• Évitez les virages serrés: Une courbure trop prononcée d'un câble peut entraîner une déformation de la structure interne du câble, entraînant une perte de signal accrue. Le rayon de courbure minimum d'un câble est spécifié par le fabricant et il est important de respecter cette spécification lors de l'installation. Par exemple, si le rayon de courbure minimum d'un câble est spécifié comme étant égal à 10 fois le diamètre du câble, le câble ne doit pas être plié avec un rayon inférieur à cette valeur.
• Connexions sécurisées: Des connecteurs de câble desserrés ou mal connectés peuvent introduire une perte d'insertion supplémentaire. Il est important de s'assurer que les connecteurs sont correctement serrés et qu'il n'y a pas de saleté ou de débris sur les surfaces des connecteurs. Avant d'effectuer une connexion, nettoyez les broches et les prises du connecteur avec un agent de nettoyage approprié pour éliminer tout contaminant.
• Réduire la longueur du câble: Plus le câble est long, plus la perte d'insertion est élevée. Il est donc conseillé d'utiliser le câble le plus court possible pour l'application. Assurez-vous toutefois que le câble est suffisamment long pour atteindre le DUT sans être excessivement étiré ou plié.

Entretien des câbles

Un entretien régulier des câbles est essentiel pour minimiser la perte d’insertion. Au fil du temps, les câbles peuvent être endommagés en raison de facteurs environnementaux, de contraintes mécaniques ou de l'usure normale. Voici quelques conseils d'entretien :

• Inspecter régulièrement: Inspectez périodiquement les câbles pour détecter tout signe de dommage, tel que des coupures, des abrasions ou des plis. Si des dommages sont constatés, le câble doit être remplacé immédiatement pour éviter une dégradation supplémentaire des performances.
• Stocker correctement: Lorsqu'ils ne sont pas utilisés, les câbles doivent être stockés correctement pour éviter tout dommage. Enroulez soigneusement les câbles et rangez-les dans un environnement sec et propre. Évitez de stocker les câbles dans des zones où ils peuvent être exposés à des températures extrêmes, à l'humidité ou à des produits chimiques.

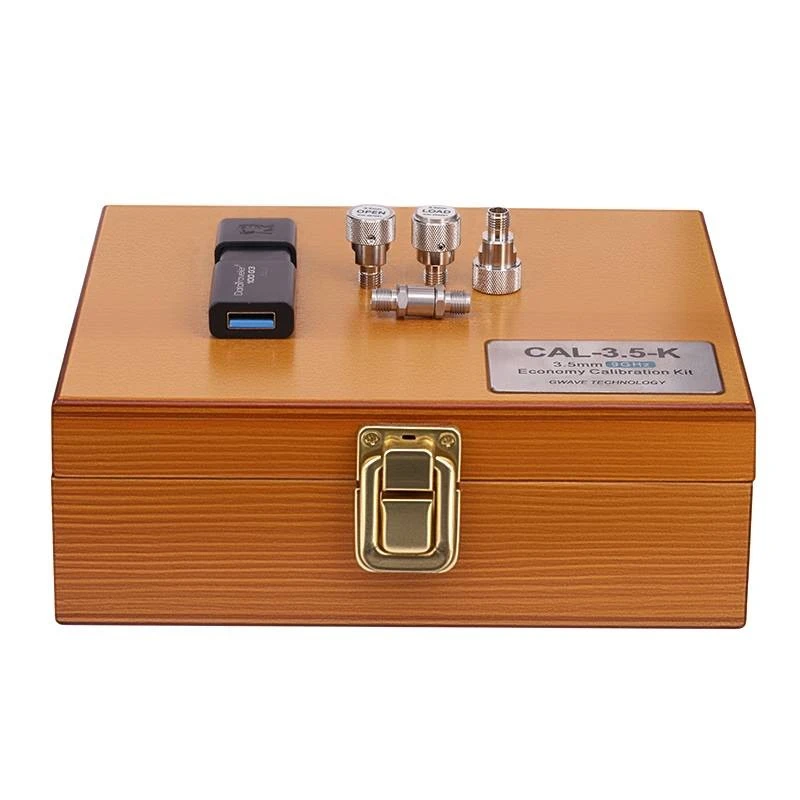

• Calibrer régulièrement: L'étalonnage est une partie importante de la maintenance des câbles. Utiliser unKits d'étalonnagepeut aider à compenser tout changement dans les caractéristiques du câble au fil du temps. Un étalonnage régulier garantit que les résultats des tests sont précis et que la perte d'insertion se situe dans des limites acceptables.

Considérations relatives à la température et à l'environnement

La température et les conditions environnementales peuvent également affecter la perte d'insertion des câbles de test VNA.

• Température: À mesure que la température augmente, la résistance des conducteurs du câble augmente également, entraînant une perte de conducteur plus élevée et donc une perte d'insertion plus élevée. Dans les environnements à haute température, il est important d'utiliser des câbles conçus pour résister à ces conditions. Certains câbles sont spécialement conçus pour avoir de faibles coefficients de résistance à la température, ce qui signifie que leur perte d'insertion change moins avec les variations de température.
• Humidité et humidité: L'humidité peut pénétrer dans l'isolation du câble et provoquer un claquage diélectrique, entraînant une augmentation des pertes d'insertion. Dans les environnements humides, il est important d'utiliser des câbles dotés d'une isolation adéquate et résistante à l'humidité. De plus, assurez-vous que les connecteurs des câbles sont correctement scellés pour empêcher la pénétration de l'humidité.

Utilisation d'amplificateurs et d'égaliseurs

Dans certains cas, malgré toutes les mesures ci-dessus, la perte d'insertion peut encore être trop élevée pour l'application. Dans de telles situations, l’utilisation d’amplificateurs ou d’égaliseurs peut être une solution viable.

• Amplificateurs: Des amplificateurs peuvent être utilisés pour augmenter la force du signal et compenser la perte d'insertion. Cependant, il est important de choisir un amplificateur offrant le gain et la bande passante appropriés à l'application. De plus, les amplificateurs peuvent introduire du bruit, il est donc nécessaire de prendre en compte le facteur de bruit de l'amplificateur lors de la sélection.
• Égaliseurs: Les égaliseurs sont des dispositifs qui peuvent être utilisés pour corriger la perte d'insertion dépendant de la fréquence d'un câble. Ils fonctionnent en augmentant les fréquences qui ont une perte d'insertion plus élevée, aplatissant ainsi la réponse en fréquence du câble. Les égaliseurs peuvent être particulièrement utiles dans les applications où une large gamme de fréquences doit être testée.

Conclusion

La réduction de la perte d'insertion des câbles de test VNA est cruciale pour des tests RF et micro-ondes précis. En sélectionnant le bon câble, en l'installant correctement, en l'entretenant régulièrement et en tenant compte des facteurs environnementaux, vous pouvez minimiser considérablement la perte d'insertion. Dans certains cas, l’utilisation d’amplificateurs ou d’égaliseurs peut également s’avérer nécessaire. En tant que fournisseur de câbles de test VNA, nous nous engageons à fournir des câbles et des solutions de haute qualité pour vous aider à obtenir les meilleurs résultats de test. Si vous avez des questions ou avez besoin d'aide pour sélectionner les câbles adaptés à votre application, n'hésitez pas à nous contacter pour l'achat et d'autres discussions.

Références

• "Ingénierie RF et micro-ondes" par Pozar, David M.
• "Manuel du câble coaxial" par White, JF
