Câbles de test VNA

Les séries d'assemblages de câbles de test VNA de Flexirf sont conçues pour fournir aux clients des valeurs de mesure de la mesure de réseau de réseau vectorielles répétables et précises .

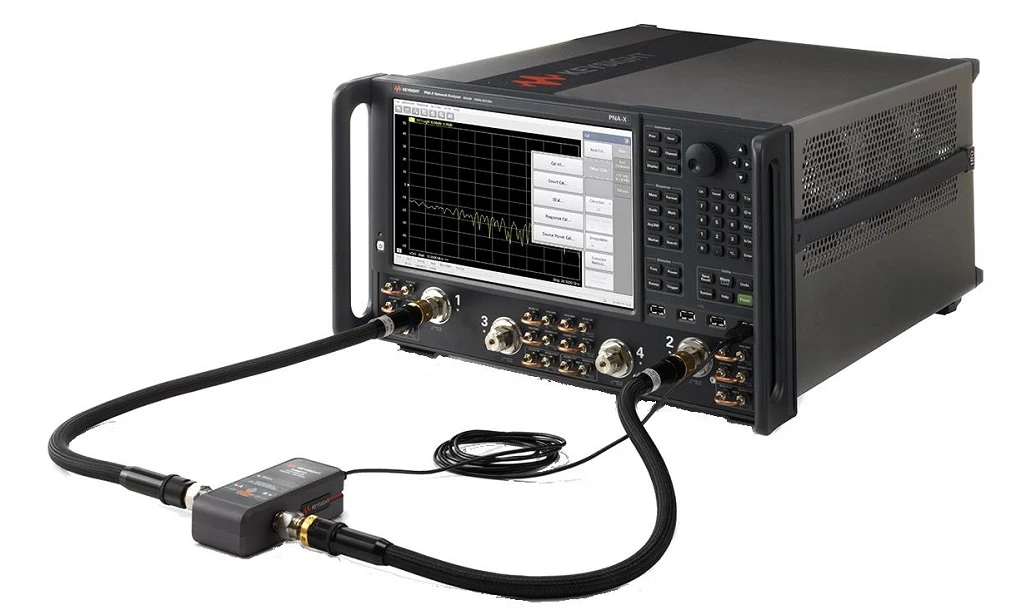

Dans les scénarios de test des analyseurs de réseaux vectoriels (VNA), la vulnérabilité des interfaces coaxiales de précision a longtemps été un défi de l'industrie . lorsque les câbles de test traditionnels sont soumis à des structures internes de bouchage / débranchement, de flexion ou de mécanique Pour souligner la concentration . Cela a un impact direct sur la précision des tests et peut même provoquer des défaillances d'équipement .

Sur la base de la classification des fréquences, il y a:

26 . Assemblages de câbles d'interface de 3,5 mm 5 GHz, assemblages de câbles de 2,4 mm 40GHz, ensembles de câbles NMD de 1,85 mm 67 GHz.

Les ensembles de câbles NMD dits présentent des connecteurs renforcés réguliés pour les interfaces . Cette conception garantit que la contrainte mécanique pendant l'utilisation est principalement absorbée par les composants structurels renforcés externes, empêchant les dommages aux interfaces coaxiales de précision .

Les assemblages de câbles de test VNA sont des câbles de test à amplitude et à phase haute performance principalement utilisés dans les analyseurs de réseaux vectoriels (VNA), couvrant une gamme de fréquences de travail de caractéristiques de flexion DC ~ 67GHz .. scénarios .

1. Pour les ensembles de câbles de longueur personnalisés, veuillez ne pas oublier de laisser vos informations de longueur sur la page de paiement;
2. Tous les ensembles de câbles peuvent être fournis avec des paires ou des groupes à correspondance de phase; Si vous avez besoin que les câbles soient appariés en phase, veuillez nous envoyer un e-mail: sales@flexirf.com

Type de produit



Câbles de test VNA

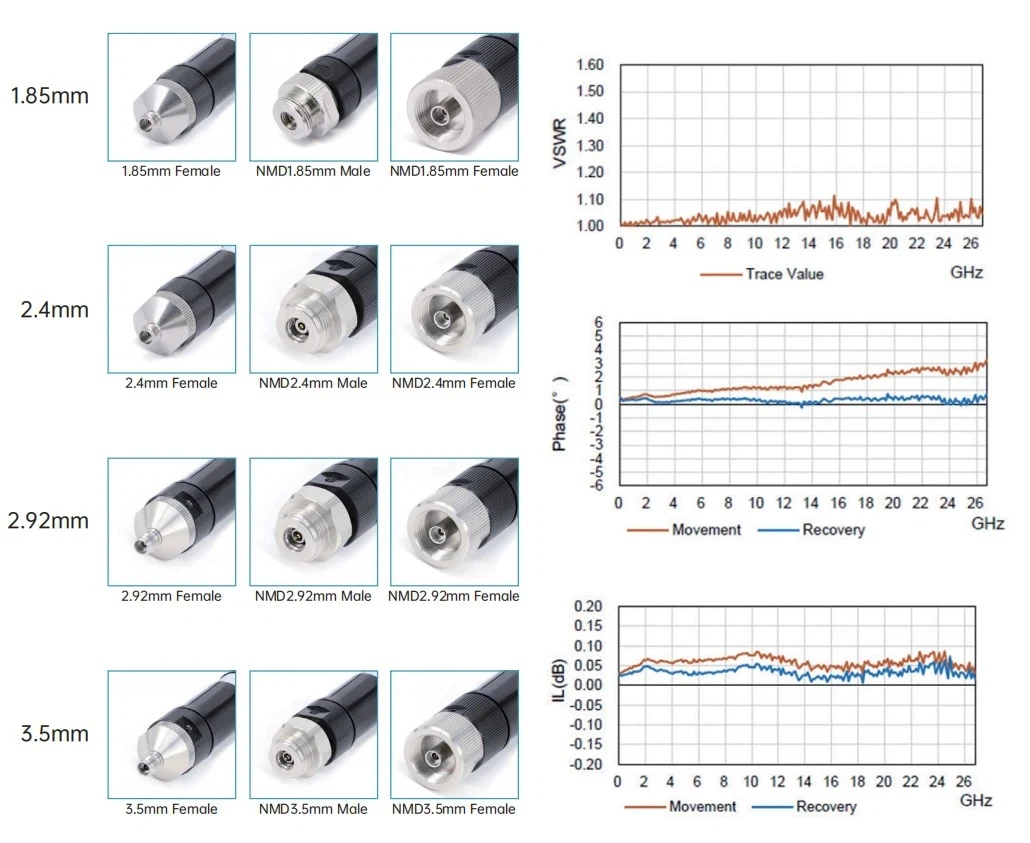

Modèles communs et indicateurs techniques
Image	Sku	Connecteur 1	Connecteur 2	Fréquence	Perte de retour / VSWR
	Vna -35 f35f -630	Femme NMD de 3,5 mm	Femelle de 3,5 mm	Dc -26.5 ghz	1.30
	Vna -35 m35f -630	Femme NMD de 3,5 mm	Mâle NMD de 3,5 mm	Dc -26.5 ghz	1.30

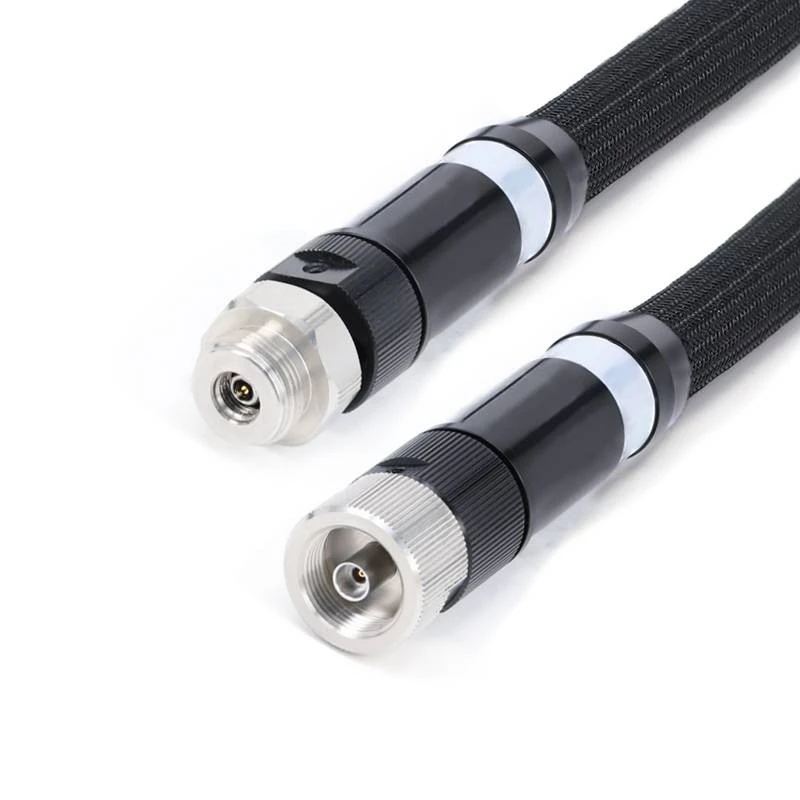

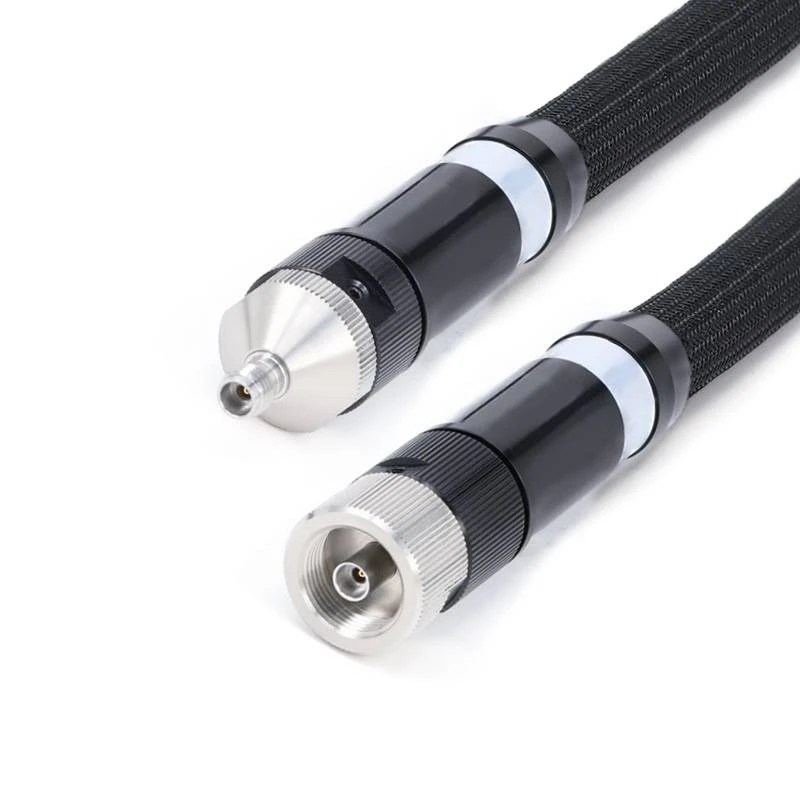

	Vna -292 f292f -630	Femme NMD de 2,92 mm	2,92 mm femelle	Dc -40 ghz	1.30
	Vna -292 m292f -630	Femme NMD de 2,92 mm	Femme NMD de 2,92 mm	Dc -40 ghz	1.30
	Vna -24 f24f -630	Femme NMD de 2,4 mm	Femelle de 2,4 mm	Dc -40 ghz	1.35
	Vna -24 m24f -630	Femme NMD de 2,4 mm	Mâle NMD de 2,4 mm	Dc -50 ghz	1.35

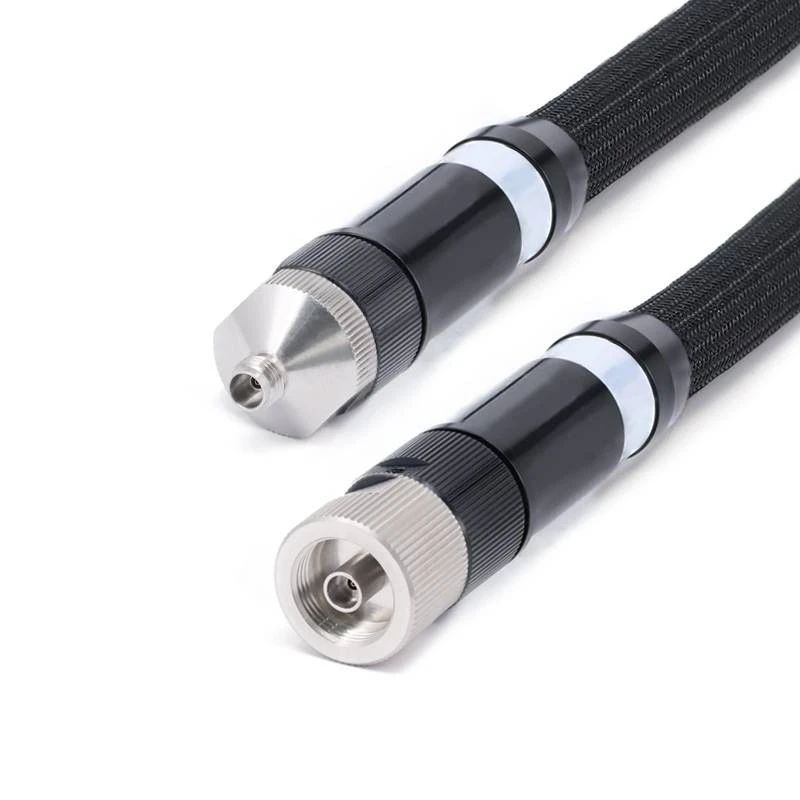

	Vna -185 f185f -630	Femme NMD de 1,85 mm	1,85 mm femelle	Dc -67 ghz	1.50

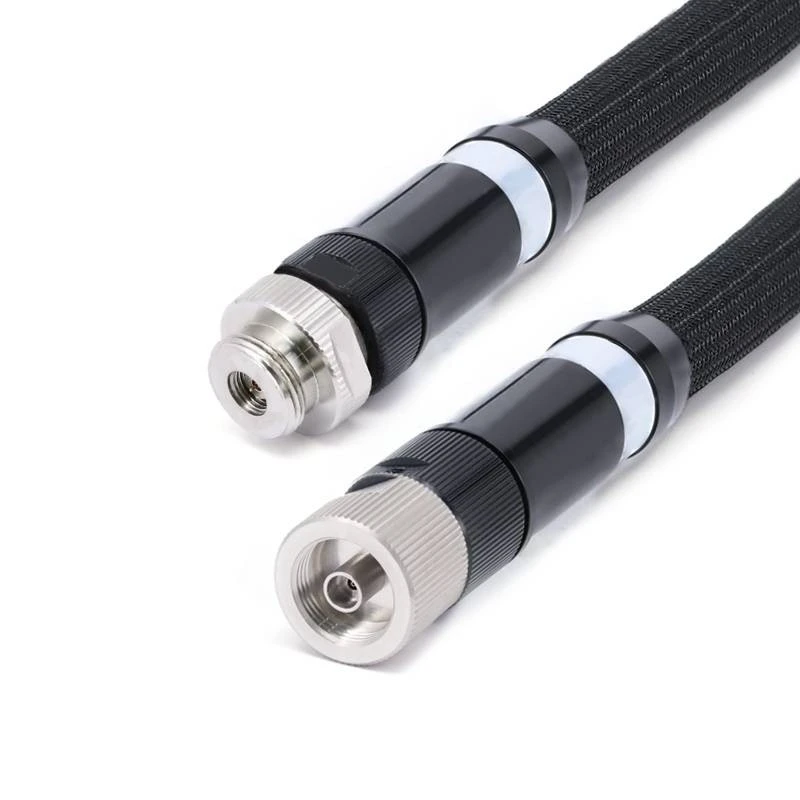

	Vna -185 f185m -630	Femme NMD de 1,85 mm	Mâle NMD de 1,85 mm	Dc -67 ghz	1.50
