Quelles sont les applications des charges RF dans les télécommunications ?

Les charges radiofréquences (RF) sont des composants cruciaux dans le domaine des télécommunications. En tant que fournisseur leader de charges RF, nous comprenons l'importance de ces dispositifs et de leurs applications étendues. Dans ce blog, nous explorerons les différentes applications des charges RF dans les télécommunications, des tests et mesures à la gestion des signaux.

Tests et mesures

L'une des applications les plus courantes des charges RF dans les télécommunications concerne les tests et les mesures. Lors du développement et de la fabrication de composants et de systèmes RF, il est essentiel d'évaluer les performances dans différentes conditions. Les charges RF agissent comme une terminaison stable pour les signaux RF, permettant aux ingénieurs de mesurer avec précision des paramètres tels que la puissance, l'impédance et la réponse en fréquence.

Par exemple, lors du test d'un amplificateur de puissance, une charge RF avec une impédance spécifique (généralement 50 ohms) est connectée à la sortie de l'amplificateur. Cette charge imite la charge réelle que l'amplificateur pilotera dans un système de télécommunications. En mesurant la puissance de sortie et d'autres paramètres avec la charge RF connectée, les ingénieurs peuvent déterminer si l'amplificateur répond aux spécifications de conception.

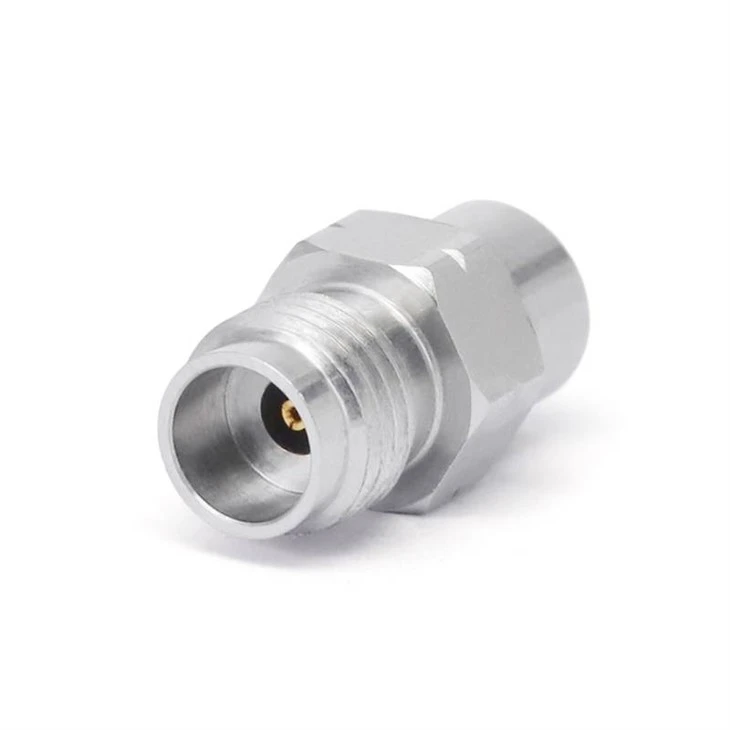

De plus, les charges RF sont utilisées dans les analyseurs de réseau. Ces instruments sont utilisés pour mesurer les paramètres de diffusion (paramètres S) des appareils RF. La charge RF fournit une terminaison connue pour le dispositif testé, permettant une mesure précise des coefficients de réflexion et des pertes de transmission. Notre société propose une large gamme de charges RF adaptées à de telles applications de test et de mesure, notammentCharges RF de 2,4 mmqui sont bien connus pour leurs performances et leur précision à haute fréquence.

Gestion des signaux

Les charges RF jouent également un rôle essentiel dans la gestion des signaux au sein des systèmes de télécommunications. Dans certains cas, il est nécessaire d’absorber les signaux RF indésirables pour éviter les interférences et assurer le bon fonctionnement du système.

Dans un système multi-antennes, par exemple, des charges RF peuvent être utilisées pour terminer les ports d'antenne inutilisés. Cela permet de réduire la quantité d'énergie réfléchie dans le système, qui pourrait autrement provoquer une dégradation du signal ou des interférences. Lorsqu'une antenne n'est pas utilisée ou fonctionne mal, la connexion d'une charge RF à son port peut isoler efficacement le système de l'antenne indésirable, préservant ainsi les performances globales du réseau de télécommunications.

De plus, dans les systèmes de distribution RF, les charges RF sont utilisées pour équilibrer les niveaux de puissance entre les différentes branches. En ajustant l'impédance et les capacités de gestion de la puissance des charges RF, les ingénieurs peuvent garantir que les signaux sont répartis uniformément et qu'il n'y a pas de réflexion ou de perte de puissance excessive. NotreCharges RF GPPOsont particulièrement adaptés à ces applications de gestion de signaux en raison de leur taille compacte et de leurs performances fiables.

Simulateur pour de vrais conditions mondiales

Les charges RF peuvent servir de simulateurs pour les conditions réelles des télécommunications. Dans les systèmes de communication sans fil, la qualité du signal peut être affectée par divers facteurs tels que la distance, les obstacles et les interférences. En utilisant des charges RF en combinaison avec d'autres composants, les ingénieurs peuvent simuler ces scénarios du monde réel dans un environnement de laboratoire.

Par exemple, pour tester les performances d'un appareil sans fil dans un environnement à fortes interférences, une charge RF peut être utilisée pour représenter le bruit de fond. En ajustant les caractéristiques de puissance et de fréquence de la charge RF, les ingénieurs peuvent créer un scénario d'interférence réaliste et évaluer la façon dont l'appareil sans fil y réagit. Cela contribue au développement de systèmes de télécommunications plus robustes et plus fiables. NotreCharges RF de 3,5 mmoffrent d'excellentes performances et flexibilité pour de telles applications de simulation.

Dissipation de puissance et protection

Dans les systèmes de télécommunications à haute puissance, les charges RF sont utilisées pour la dissipation de puissance et la protection. Lorsqu'une grande quantité de puissance RF doit être absorbée ou dissipée en toute sécurité, des charges RF dotées de capacités de gestion de puissance élevées sont utilisées.

Par exemple, dans un émetteur haute puissance, la charge RF peut être utilisée comme charge factice pendant la phase de test. Cela permet à l'émetteur de fonctionner à pleine puissance sans émettre de signal dans l'environnement, protégeant ainsi les équipements et le personnel à proximité. De plus, en cas de dysfonctionnement ou de situation de surpuissance, la charge RF peut agir comme un mécanisme de sécurité en absorbant l'excès de puissance et en évitant d'endommager l'émetteur et les autres composants.

Isolation et filtrage

Les charges RF peuvent également être utilisées en combinaison avec d'autres composants pour assurer l'isolation et le filtrage dans les systèmes de télécommunications. Dans certains cas, il est nécessaire d’isoler différentes parties d’un système pour éviter les interférences entre elles. Les charges RF peuvent être utilisées pour créer un chemin à haute impédance entre deux sections d'un circuit, isolant ainsi efficacement le flux du signal.

De plus, des charges RF peuvent être intégrées dans des circuits de filtrage pour améliorer leurs performances. En ajustant l'impédance et la réponse en fréquence de la charge RF, les ingénieurs peuvent affiner les caractéristiques de filtrage du circuit, permettant une meilleure sélectivité du signal et un rejet des fréquences indésirables.

Conclusion

En conclusion, les charges RF sont des composants indispensables dans l’industrie des télécommunications. Leurs applications vont des tests et mesures à la gestion des signaux, en passant par la dissipation de puissance et l'isolation. En tant que fournisseur de charges RF de confiance, nous proposons une gamme complète de charges RF, notammentCharges RF de 2,4 mm,Charges RF GPPO, etCharges RF de 3,5 mm, pour répondre aux divers besoins de nos clients.

Si vous êtes impliqué dans le domaine des télécommunications et recherchez des charges RF de haute qualité pour vos projets, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d’experts se consacre à vous fournir les meilleures solutions et le meilleur support. Que vous ayez besoin d'une charge RF standard ou personnalisée, nous disposons de l'expertise et des ressources nécessaires pour répondre à vos besoins. Travaillons ensemble pour construire des systèmes de télécommunications plus efficaces et plus fiables.

Références

1. Pozar, DM (2011). Ingénierie des micro-ondes. John Wiley et fils.
2. Collin, RE (2001). Fondements de l'ingénierie des micro-ondes. McGraw-Colline.
3. Gupta, KC, Garg, R., Bahl, IJ et Bhartia, P. (2001). Lignes microruban et lignes à fente. Maison Artech.
