Quelle est la puissance nominale d’un adaptateur SMA ?

Quelle est la puissance nominale d’un adaptateur SMA ?

En tant que fournisseur de confiance d'adaptateurs SMA, je suis souvent confronté à des demandes concernant la puissance nominale de ces composants essentiels. Comprendre la puissance nominale d'un adaptateur SMA est crucial pour garantir des performances et une sécurité optimales dans diverses applications RF (radiofréquence). Dans cet article de blog, j'aborderai le concept de puissance nominale, les facteurs qui l'influencent et comment sélectionner le bon adaptateur SMA en fonction de vos besoins en énergie.

Comprendre la puissance nominale

La puissance nominale d'un adaptateur SMA fait référence à la quantité maximale d'énergie que l'adaptateur peut gérer sans subir une dégradation significative des performances ou des dommages. Elle est généralement spécifiée en watts (W) et représente la puissance continue que l'adaptateur peut dissiper en toute sécurité sur une période prolongée. Le dépassement de la puissance nominale peut entraîner une surchauffe, une perte de signal et même des dommages permanents à l'adaptateur.

Facteurs affectant la puissance nominale

Plusieurs facteurs influencent la puissance nominale d'un adaptateur SMA. Comprendre ces facteurs est essentiel pour sélectionner le bon adaptateur pour votre application spécifique.

1. Fréquence: La puissance nominale d'un adaptateur SMA peut varier en fonction de la fréquence de fonctionnement. À des fréquences plus élevées, l'adaptateur peut subir des pertes accrues en raison de facteurs tels que l'effet cutané et les pertes diélectriques. En conséquence, la puissance nominale peut être inférieure aux fréquences plus élevées par rapport aux fréquences plus basses.
2. Température: La température peut également avoir un impact significatif sur la puissance nominale d'un adaptateur SMA. À mesure que la température augmente, la résistance des matériaux de l'adaptateur peut augmenter, entraînant une dissipation de puissance plus élevée et des capacités de gestion de puissance réduites. Par conséquent, il est important de prendre en compte la plage de température de fonctionnement lors de la sélection d'un adaptateur SMA.
3. Type de connecteur: Le type de connecteur SMA utilisé dans l'adaptateur peut également affecter sa puissance nominale. Différentes conceptions de connecteurs peuvent avoir des caractéristiques d'impédance et des capacités de gestion de puissance différentes. Par exemple, un connecteur SMA de précision peut avoir une puissance nominale plus élevée qu'un connecteur SMA standard en raison de ses meilleures performances électriques.
4. Qualité des matériaux: La qualité des matériaux utilisés dans la construction de l'adaptateur SMA peut également influencer sa puissance nominale. Des matériaux de haute qualité avec de faibles pertes et une conductivité thermique élevée peuvent contribuer à améliorer les capacités de gestion de l'énergie de l'adaptateur.

Spécifications de puissance nominale

Lors de la sélection d'un adaptateur SMA, il est important de se référer aux spécifications du fabricant pour la puissance nominale. La puissance nominale est généralement spécifiée pour une fréquence et une température spécifiques. Par exemple, un fabricant peut spécifier la puissance nominale d'un adaptateur SMA à 100 W à 1 GHz et 25 °C. Il est important de noter que la puissance nominale peut diminuer à des fréquences ou des températures plus élevées.

En plus de la puissance nominale continue, certains fabricants peuvent également spécifier la puissance nominale maximale d'un adaptateur SMA. La puissance nominale de crête représente la puissance maximale que l'adaptateur peut gérer pendant une courte période, généralement sous la forme d'une impulsion. La puissance nominale de crête est généralement supérieure à la puissance nominale continue et est importante pour les applications impliquant des impulsions de forte puissance.

Sélection du bon adaptateur SMA en fonction des besoins en énergie

Pour sélectionner le bon adaptateur SMA en fonction de vos besoins en énergie, vous devez considérer les étapes suivantes :

1. Déterminer les besoins en énergie: Tout d’abord, vous devez déterminer les besoins en énergie de votre application. Cela inclut les niveaux de puissance continue et de puissance de pointe que l’adaptateur devra gérer.
2. Considérez la fréquence de fonctionnement: Ensuite, vous devez considérer la fréquence de fonctionnement de votre application. Comme mentionné précédemment, la puissance nominale d'un adaptateur SMA peut varier en fonction de la fréquence de fonctionnement. Assurez-vous de sélectionner un adaptateur avec une puissance nominale adaptée à votre fréquence de fonctionnement.
3. Évaluer la plage de température: Vous devez également évaluer la plage de température dans laquelle l'adaptateur fonctionnera. Si la température de fonctionnement est élevée, vous devrez peut-être sélectionner un adaptateur avec une puissance nominale plus élevée pour garantir des performances fiables.
4. Choisissez le bon type de connecteur: Le type de connecteur SMA utilisé dans l'adaptateur peut également affecter ses capacités de gestion de l'alimentation. Tenez compte des exigences spécifiques de votre application et choisissez un type de connecteur adapté à vos besoins. Par exemple, si vous avez besoin d'une haute précision et d'une faible perte, vous souhaiterez peut-être choisir un connecteur SMA de précision.

Exemples d'adaptateurs SMA et leurs puissances nominales

Jetons un coup d'œil à quelques exemples d'adaptateurs SMA et à leurs puissances nominales.

• Adaptateur 1,0 mm: LeAdaptateur 1,0 mmest un adaptateur haute performance conçu pour être utilisé dans les applications à micro-ondes et à ondes millimétriques. Il a généralement une puissance nominale allant jusqu'à 50 W à des fréquences allant jusqu'à 110 GHz.

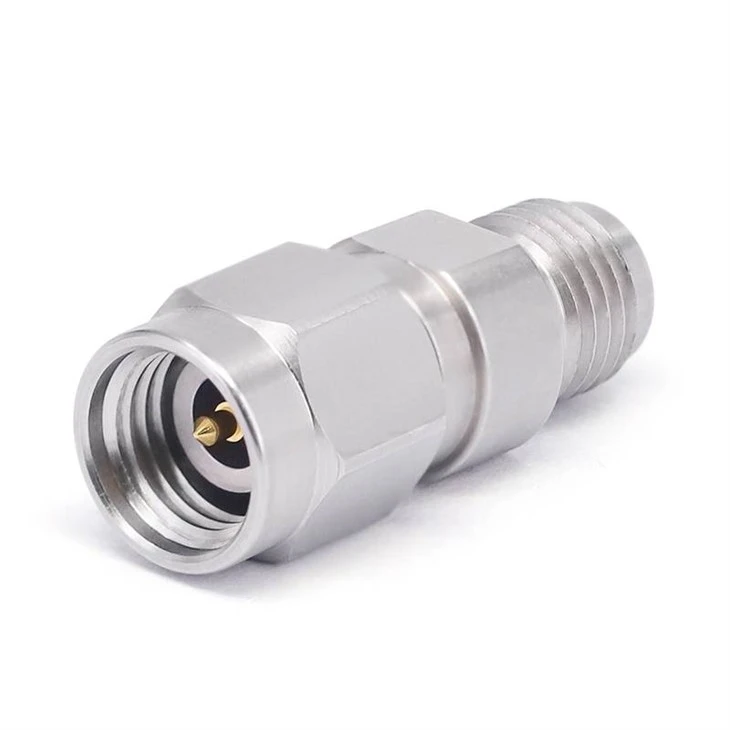

• Adaptateur 3,5 mm: LeAdaptateur 3,5 mmest un choix populaire pour les applications RF dans la plage de fréquences de 0 à 34 GHz. Sa puissance nominale peut généralement atteindre 100 W aux basses fréquences, qui peut diminuer aux fréquences plus élevées.
• Adaptateur de guide d'ondes droit WR12: LeAdaptateur de guide d'ondes droit WR12est utilisé pour les transitions guide d'ondes vers coaxial dans les applications RF haute puissance. Il peut gérer des niveaux de puissance élevés, avec une puissance nominale pouvant dépasser plusieurs centaines de watts en fonction de la conception spécifique et des conditions de fonctionnement.

Importance de la puissance nominale dans les systèmes RF

La puissance nominale d'un adaptateur SMA est de la plus haute importance dans les systèmes RF. L'utilisation d'un adaptateur dont la puissance nominale est trop faible pour l'application peut entraîner divers problèmes, notamment :

• Dégradation du signal: Un dépassement de la puissance nominale peut entraîner une surchauffe de l'adaptateur, ce qui peut entraîner une perte et une distorsion accrues du signal. Cela peut entraîner de mauvaises performances du système et une fiabilité réduite.
• Dommages aux composants: Des niveaux de puissance élevés peuvent également causer des dommages permanents à l'adaptateur, tels que la fonte des broches du connecteur ou des dommages au matériau diélectrique. Cela peut entraîner des réparations ou des remplacements coûteux.
• Risques pour la sécurité: Dans des cas extrêmes, la surchauffe de l'adaptateur due à une puissance excessive peut présenter un risque pour la sécurité, tel qu'un risque d'incendie ou de choc électrique.

Conclusion

En conclusion, la puissance nominale d'un adaptateur SMA est un paramètre critique qui détermine sa capacité à gérer la puissance dans les applications RF. En comprenant les facteurs qui affectent la puissance nominale, en vous référant aux spécifications du fabricant et en sélectionnant le bon adaptateur en fonction de vos besoins en énergie, vous pouvez garantir des performances et une fiabilité optimales de vos systèmes RF.

Si vous avez des questions sur la puissance nominale des adaptateurs SMA ou si vous avez besoin d'aide pour sélectionner le bon adaptateur pour votre application, n'hésitez pas à nous contacter. Notre équipe d'experts est toujours prête à vous aider à trouver la meilleure solution pour vos besoins RF.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes (4e éd.). Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes (2e éd.). McGraw-Hill.
