Quelles sont les applications des isolateurs RF à un étage ?

Les isolateurs RF à un étage sont des composants cruciaux dans les systèmes radiofréquences (RF) et micro-ondes. En tant que fournisseur leader d'isolateurs RF, j'ai pu constater par moi-même les applications diverses et en constante expansion de ces dispositifs. Dans ce blog, j'explorerai les différentes applications des isolateurs RF à un étage et comment ils contribuent au fonctionnement efficace de différents systèmes.

1. Systèmes de communication sans fil

Les systèmes de communication sans fil, tels que les réseaux cellulaires, le Wi-Fi et les communications par satellite, reposent fortement sur des isolateurs RF à un étage. Dans les stations de base cellulaires, les isolateurs RF sont utilisés pour protéger les amplificateurs haute puissance (HPA) de la puissance réfléchie. Lorsqu'un signal est transmis depuis le HPA, il est possible qu'une partie de la puissance soit réfléchie en raison de désadaptations d'impédance dans la ligne de transmission ou l'antenne. Cette puissance réfléchie peut endommager le HPA et réduire son efficacité. Un isolateur RF à un étage, placé entre le HPA et l'antenne, permet au signal de passer vers l'avant avec une perte minimale tout en bloquant le signal réfléchi.

Par exemple, dans les stations de base 5G modernes, qui fonctionnent à hautes fréquences et nécessitent une transmission de puissance élevée, l'utilisation d'isolateurs RF à un étage hautes performances est essentielle. NotreIsolateurs coaxiaux RF 26,5 GHzsont spécialement conçus pour répondre aux exigences des applications à ondes millimétriques 5G. Ces isolateurs peuvent gérer des signaux de haute puissance et offrir d'excellentes performances d'isolation, garantissant le fonctionnement stable de la station de base.

Dans les routeurs Wi-Fi, des isolateurs RF sont utilisés pour améliorer la qualité du signal et réduire les interférences. Ils aident à isoler différents composants RF, tels que l'amplificateur de puissance et l'antenne, empêchant ainsi tout couplage indésirable entre eux. Cela se traduit par une connexion Wi-Fi plus fiable et plus efficace.

2. Systèmes radar

Les systèmes radar sont largement utilisés dans les applications militaires, aéronautiques et de prévision météorologique. Les isolateurs RF à un étage jouent un rôle essentiel dans les systèmes radar en protégeant l'émetteur de la puissance réfléchie. Dans un système radar, l'émetteur envoie des impulsions RF de haute puissance et l'antenne rayonne ces impulsions dans l'air. Lorsque les impulsions rencontrent un objet, une partie de l’énergie est réfléchie vers l’antenne puis vers le récepteur. Cependant, une certaine puissance peut également être réfléchie vers l'émetteur en raison de désadaptations d'impédance.

Un isolateur RF à un étage placé entre l'émetteur et l'antenne peut empêcher cette puissance réfléchie d'endommager l'émetteur. Cela contribue également à maintenir la stabilité de la puissance de sortie de l'émetteur, ce qui est crucial pour des mesures radar précises. Par exemple, dans les systèmes radar militaires, qui fonctionnent souvent dans des environnements difficiles et nécessitent une détection de haute précision, l'utilisation d'isolateurs RF à un étage de haute qualité est nécessaire. NotreIsolateurs coaxiaux RF 18 GHzconviennent aux applications radar dans la bande X, offrant une isolation élevée et une faible perte d'insertion.

3. Équipements de test et de mesure

Les équipements de test et de mesure, tels que les analyseurs de spectre, les analyseurs de réseau et les générateurs de signaux, nécessitent souvent l'utilisation d'isolateurs RF à un étage. Dans ces instruments, des isolateurs sont utilisés pour isoler différentes sections RF, évitant ainsi les fuites de signal et les interférences. Par exemple, dans un analyseur de spectre, un isolateur RF peut être utilisé pour isoler l'étage d'entrée du reste du circuit, garantissant ainsi que le signal d'entrée est mesuré avec précision sans être affecté par les circuits internes.

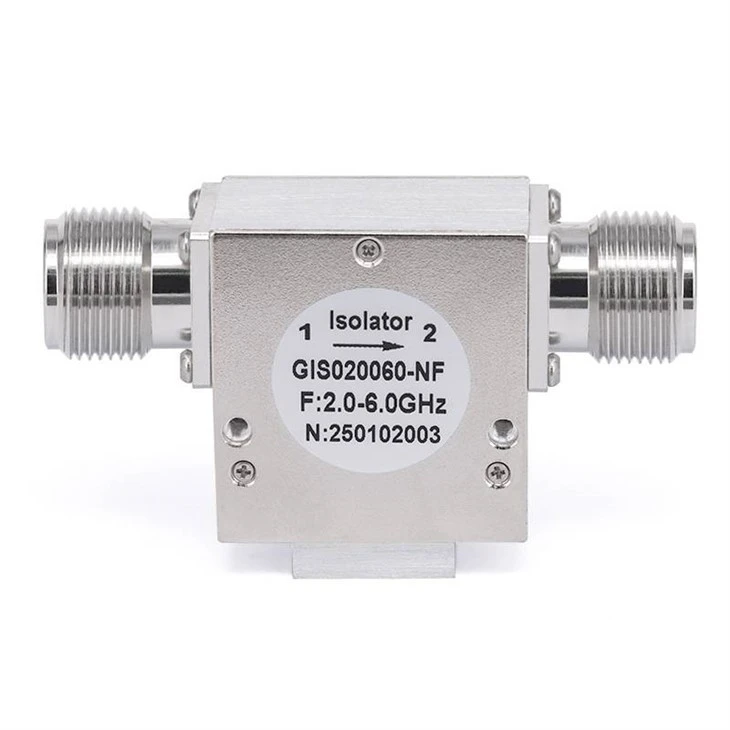

Dans les générateurs de signaux, des isolateurs sont utilisés pour améliorer la qualité du signal de sortie. Ils peuvent empêcher les variations d'impédance de charge d'affecter la puissance de sortie et la stabilité de fréquence du générateur de signal. NotreIsolateurs coaxiaux RF 6 GHzsont idéaux pour les applications de test et de mesure dans la plage de fréquences inférieures, offrant une isolation fiable et d'excellentes performances.

4. Équipement médical

Dans les équipements médicaux, tels que les appareils IRM (imagerie par résonance magnétique) et les appareils d'ablation RF, des isolateurs RF à un étage sont également utilisés. Dans les appareils IRM, des isolateurs RF sont utilisés pour protéger les émetteurs RF de la puissance réfléchie. Les émetteurs RF des appareils IRM génèrent des impulsions RF de haute puissance pour exciter les noyaux d'hydrogène dans le corps du patient. Un isolateur RF à un étage peut garantir la sécurité et la stabilité de l'émetteur RF en empêchant la puissance réfléchie de causer des dommages.

Dans les dispositifs d'ablation RF, qui sont utilisés pour traiter diverses conditions médicales en appliquant de l'énergie RF au tissu ciblé, des isolateurs sont utilisés pour contrôler la puissance délivrée par RF. Ils contribuent à garantir que l’énergie RF est transmise avec précision au tissu cible sans causer de dommages à d’autres parties du corps.

5. Systèmes de diffusion

Les systèmes de diffusion, y compris la radiodiffusion et la télévision, utilisent des isolateurs RF à un étage pour améliorer les performances des émetteurs. En radiodiffusion, les isolateurs RF sont utilisés pour protéger l'amplificateur de puissance de la puissance réfléchie et pour assurer la stabilité du signal transmis. Ils contribuent également à réduire les interférences entre les différents composants RF du système de diffusion.

Dans la radiodiffusion télévisuelle, en particulier dans les émetteurs de télévision haute définition et numérique, l'utilisation d'isolateurs RF à un étage de haute qualité est essentielle. Ces isolateurs peuvent gérer des signaux de haute puissance et offrent d'excellentes performances d'isolation, garantissant une transmission claire et fiable des signaux TV.

Avantages de nos isolateurs RF à un étage

En tant que fournisseur professionnel d'isolateurs RF, nous proposons une large gamme d'isolateurs RF à un étage présentant de nombreux avantages. Nos isolateurs sont conçus à l'aide de technologies avancées et de matériaux de haute qualité, garantissant des performances et une fiabilité élevées. Ils ont une faible perte d'insertion, ce qui signifie qu'ils permettent au signal de passer vers l'avant avec une atténuation minimale. En même temps, ils offrent une isolation élevée, bloquant efficacement le signal réfléchi.

Nos isolateurs sont également hautement personnalisables. Nous pouvons concevoir et fabriquer des isolateurs selon les exigences spécifiques de nos clients, telles que différentes fréquences, niveaux de puissance et tailles de boîtier. Cela nous permet de répondre aux divers besoins de diverses applications.

Contactez-nous pour l'approvisionnement

Si vous êtes intéressé par nos isolateurs RF à un étage ou si vous avez des questions sur leurs applications, n'hésitez pas à nous contacter. Nous disposons d'une équipe commerciale professionnelle qui peut vous fournir des informations détaillées sur les produits et une assistance technique. Que vous soyez dans le secteur des communications sans fil, des radars, des tests et mesures, du médical ou de la radiodiffusion, nous pouvons vous proposer les isolateurs RF les plus adaptés à vos besoins. Travaillons ensemble pour obtenir de meilleures performances dans vos systèmes RF.

Références

• Pozar, DM (2011). Ingénierie des micro-ondes. Wiley.
• Collin, RE (2001). Fondements de l'ingénierie des micro-ondes. Wiley-Interscience.
