Quelle est la plage de fréquences des câbles de test VNA ?

En tant que fournisseur de câbles de test VNA, on me pose souvent des questions sur la gamme de fréquences de ces composants essentiels dans le domaine du test et de la mesure. Dans ce blog, j'entrerai dans les détails de la plage de fréquences des câbles de test VNA, pourquoi c'est important et comment cela affecte vos applications de test.

Comprendre les câbles de test VNA

VNA, ou Vector Network Analyser, est un outil puissant utilisé pour mesurer les paramètres réseau des réseaux électriques. Les câbles de test VNA constituent le lien crucial entre le VNA et le périphérique testé (DUT). Ils sont conçus pour transmettre avec précision les signaux de test du VNA au DUT et inversement, garantissant ainsi des mesures fiables et précises.

Les câbles de test VNA sont conçus pour répondre aux exigences exigeantes des tests haute fréquence. Ils existent en différents types, notamment des câbles flexibles, semi-rigides et conformables, chacun avec son propre ensemble de caractéristiques et d'applications. Vous pouvez découvrir notre large gamme deCâbles de test VNApour trouver celui qui correspond à vos besoins.

La gamme de fréquences des câbles de test VNA

La plage de fréquences des câbles de test VNA est une spécification clé qui détermine l'adéquation du câble à différentes applications de test. Il fait référence à la plage de fréquences sur laquelle le câble peut transmettre efficacement des signaux avec des niveaux acceptables d'atténuation, de perte de réflexion et de stabilité de phase.

Gamme basse fréquence

La plupart des câbles de test VNA peuvent gérer des fréquences à partir de quelques kilohertz (kHz). Aux basses fréquences, les caractéristiques électriques du câble sont relativement stables et l'atténuation est minime. Cette plage de basses fréquences est souvent utilisée pour les tests électriques de base, tels que la mesure de la résistance et de la capacité des composants.

Gamme haute fréquence

La limite haute fréquence des câbles de test VNA peut varier considérablement en fonction du type et de la construction du câble. Pour les câbles de test VNA flexibles standard, la limite de fréquence supérieure peut aller de 26,5 GHz à 40 GHz. Ces câbles sont couramment utilisés dans les applications générales de tests RF et micro-ondes.

Les câbles semi-rigides, en revanche, peuvent offrir des capacités de fréquence beaucoup plus élevées. Ils peuvent généralement fonctionner jusqu'à 67 GHz, voire plus dans certains cas. Les câbles semi-rigides sont préférés pour les applications hautes performances où de faibles pertes et une excellente stabilité de phase sont requises, comme dans les industries de l'aérospatiale et de la défense.

Les câbles conformables sont un compromis entre les câbles flexibles et semi-rigides. Ils offrent un bon équilibre entre flexibilité et performances haute fréquence, avec des plages de fréquences allant généralement jusqu'à 40 GHz.

Importance de la gamme de fréquences

La plage de fréquences des câbles de test VNA est de la plus haute importance pour plusieurs raisons :

Précision des mesures

L'utilisation d'un câble de test VNA avec une plage de fréquence appropriée est essentielle pour des mesures précises. Si la plage de fréquences du câble est trop basse pour la fréquence de test, l'atténuation du signal sera excessive, conduisant à des lectures inexactes. D’un autre côté, l’utilisation d’un câble avec une plage de fréquences beaucoup plus élevée que nécessaire peut s’avérer plus coûteuse et ne présenter aucun avantage supplémentaire.

Compatibilité avec le DUT

La plage de fréquences du câble doit être compatible avec les caractéristiques de fréquence du dispositif testé (DUT). Par exemple, si vous testez un composant RF haute fréquence fonctionnant à 30 GHz, vous avez besoin d'un câble de test VNA capable de gérer des fréquences allant jusqu'à au moins 30 GHz.

Performances du système

Dans un système de test VNA, les performances globales sont fortement influencées par les performances des câbles de test. Un câble doté d'une plage de fréquences large et appropriée peut aider à maintenir l'intégrité des signaux de test, garantissant ainsi que le VNA peut mesurer avec précision les paramètres réseau du DUT.

Facteurs affectant la gamme de fréquences

Plusieurs facteurs peuvent affecter la plage de fréquence des câbles de test VNA :

Construction de câbles

La construction du câble, notamment le type de conducteur, le matériau diélectrique et le blindage, joue un rôle important dans la détermination de sa plage de fréquences. Par exemple, les câbles constitués de matériaux diélectriques de haute qualité, tels que le PTFE (polytétrafluoroéthylène), peuvent offrir de meilleures performances haute fréquence en raison de leurs faibles caractéristiques de perte.

Type de connecteur

Le type de connecteurs utilisés sur le câble affecte également sa plage de fréquences. Les connecteurs de haute qualité, tels que les connecteurs SMA (Sub-Miniature version A), 2,92 mm et 1,85 mm, sont conçus pour gérer les hautes fréquences et fournir une bonne connexion électrique. L'utilisation d'un mauvais type de connecteur peut limiter les performances en fréquence du câble.

Longueur du câble

La longueur du câble peut avoir un impact sur sa gamme de fréquences. Les câbles plus longs ont généralement une atténuation plus élevée, en particulier aux hautes fréquences. Par conséquent, il est important de choisir la longueur de câble appropriée en fonction des exigences du test et de l'espace disponible dans la configuration de test.

Calibrage et plage de fréquences

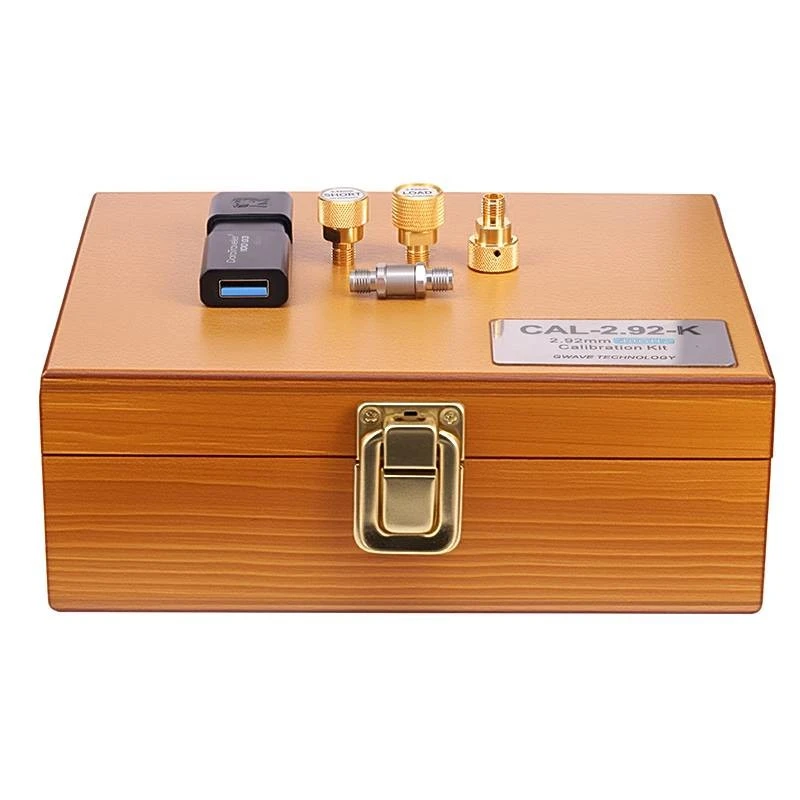

L'étalonnage est une étape essentielle des tests VNA pour garantir des mesures précises.Kits d'étalonnagesont utilisés pour compenser les erreurs introduites par les câbles de test, les connecteurs et le VNA lui-même.

Le processus d'étalonnage est généralement effectué sur une plage de fréquences spécifique. Il est important de s'assurer que la plage de fréquences d'étalonnage correspond à la plage de fréquences des câbles de test VNA et du DUT. Si l'étalonnage n'est pas effectué correctement, les résultats de mesure peuvent être inexacts, notamment aux limites de la plage de fréquences.

Choisir le bon câble de test VNA en fonction de la plage de fréquences

Lors du choix d'un câble de test VNA, il est crucial de prendre en compte la plage de fréquences de votre application de test. Voici quelques étapes pour vous aider à faire le bon choix :

1. Déterminer la fréquence des tests: Identifiez la plage de fréquences des signaux que vous devez mesurer. Cela vous donnera une idée claire de la plage de fréquence minimale requise pour le câble.
2. Tenez compte des exigences de candidature: Si vous travaillez sur une application haute performance, telle que les tests 5G ou la communication par satellite, vous aurez peut-être besoin d'un câble avec une plage de fréquences plus large et plus élevée. Pour les tests à usage général, un câble flexible standard avec une plage de fréquence modérée peut suffire.
3. Évaluer les caractéristiques du câble: Examinez les autres caractéristiques du câble, telles que l'atténuation, la perte de réflexion et la stabilité de phase, en plus de la plage de fréquences. Ces facteurs peuvent également affecter la précision des mesures et les performances globales du système de test.

Conclusion

La plage de fréquences des câbles de test VNA est une spécification critique qui a un impact direct sur la précision et la fiabilité de vos mesures VNA. En tant que fournisseur de câbles de test VNA, nous comprenons l'importance de fournir des câbles avec la plage de fréquences adaptée à vos applications spécifiques.

Si vous êtes à la recherche de câbles de test VNA ou si vous avez des questions sur la gamme de fréquences et ses implications, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous aider à choisir les câbles les mieux adaptés à vos besoins de tests et à vous guider tout au long du processus d'approvisionnement.
