Quelles sont les propriétés électriques des connecteurs coaxiaux ?

Les connecteurs coaxiaux, communément appelés connecteurs coaxiaux, sont des composants fondamentaux des systèmes électriques et électroniques modernes. En tant que fournisseur leader de connecteurs coaxiaux, j'ai été témoin du rôle essentiel que jouent ces connecteurs pour assurer une transmission efficace du signal dans diverses applications. Dans cet article de blog, j'examinerai les propriétés électriques des connecteurs coaxiaux, en explorant l'impact de ces caractéristiques sur les performances et pourquoi elles sont importantes dans différents scénarios.

Impédance

L’impédance est l’une des propriétés électriques les plus cruciales des connecteurs coaxiaux. L'impédance, mesurée en ohms (Ω), représente l'opposition au flux de courant alternatif (AC) dans un circuit. Dans le contexte des connecteurs coaxiaux, l'adaptation d'impédance est essentielle pour minimiser les réflexions du signal et maximiser le transfert de puissance.

La plupart des connecteurs coaxiaux sont conçus pour avoir une impédance caractéristique de 50 Ω ou 75 Ω. Le choix entre ces deux valeurs dépend de l'application spécifique. Par exemple, les connecteurs 50 Ω sont couramment utilisés dans les applications radiofréquences (RF) et micro-ondes, telles que les télécommunications, les systèmes radar et les réseaux sans fil. En effet, 50 Ω offre un bon compromis entre la capacité de traitement de la puissance et l'atténuation du signal. D'autre part, les connecteurs 75 Ω sont généralement utilisés dans les applications vidéo et audio, notamment la télévision par câble (CATV), la télévision par satellite et les systèmes d'interface multimédia haute définition (HDMI), où une faible perte de signal est la principale préoccupation.

Lorsqu'un connecteur coaxial n'est pas correctement adapté à l'impédance du câble et de l'équipement connectés, des réflexions de signal se produisent. Ces réflexions peuvent provoquer des ondes stationnaires, entraînant une diminution de la qualité du signal, une augmentation du bruit et une réduction de l'efficacité du transfert de puissance. Par conséquent, il est essentiel de sélectionner des connecteurs coaxiaux avec l'impédance appropriée pour l'application spécifique afin de garantir des performances optimales.

Perte d'insertion

La perte d'insertion est une autre propriété électrique importante des connecteurs coaxiaux. Il mesure la quantité de puissance du signal perdue lorsqu'un signal passe par un connecteur. La perte d'insertion est généralement exprimée en décibels (dB) et est influencée par plusieurs facteurs, notamment la conception du connecteur, la qualité des matériaux utilisés et la fréquence du signal.

Aux basses fréquences, la perte d'insertion est principalement due à la résistance des conducteurs du connecteur. À mesure que la fréquence augmente, d’autres facteurs tels que les pertes diélectriques et les pertes par rayonnement deviennent plus importants. Les connecteurs coaxiaux de haute qualité sont conçus pour minimiser la perte d'insertion, garantissant que la plus grande partie possible de la puissance du signal est transmise de la source à la charge.

La perte d'insertion d'un connecteur coaxial peut être affectée par sa construction physique. Par exemple, les connecteurs avec un mauvais contact entre les conducteurs interne et externe ou avec des entrefers dans le matériau diélectrique peuvent avoir des pertes d'insertion plus élevées. De plus, la finition de surface des conducteurs peut également avoir un impact sur la perte d'insertion. Les connecteurs dotés de surfaces conductrices lisses et propres présentent généralement des pertes d'insertion inférieures à ceux dotés de surfaces rugueuses ou oxydées.

Perte de retour

La perte de réflexion est étroitement liée à l'adaptation d'impédance et constitue une mesure de la quantité de puissance du signal réfléchie par un connecteur. Elle est également exprimée en décibels (dB) et est calculée comme le rapport entre la puissance réfléchie et la puissance incidente. Une valeur de perte de retour élevée indique une bonne adaptation d'impédance et de faibles réflexions de signal.

La perte de réflexion est un paramètre important car les réflexions du signal peuvent provoquer des interférences et dégrader les performances globales du système. Dans les applications RF et micro-ondes, une perte de réflexion élevée est cruciale pour maintenir l'intégrité du signal transmis. Par exemple, dans un système de communication sans fil, une mauvaise perte de retour dans les connecteurs coaxiaux peut entraîner une réduction de la force du signal, une augmentation des taux d'erreur sur les bits et une diminution de la portée.

Pour obtenir une perte de réflexion élevée, les connecteurs coaxiaux doivent être conçus et fabriqués avec précision. Cela implique de garantir un alignement correct des conducteurs internes et externes, d'utiliser des matériaux diélectriques de haute qualité et de maintenir des tolérances strictes pendant le processus de fabrication.

Capacitance

La capacité est la capacité d'un connecteur coaxial à stocker de l'énergie électrique dans un champ électrique. Elle est mesurée en picofarads (pF) et est déterminée par les dimensions physiques du connecteur, la constante diélectrique du matériau isolant et la distance entre les conducteurs interne et externe.

Dans un connecteur coaxial, la capacité peut affecter la vitesse de propagation du signal et la réponse en fréquence. Une valeur de capacité plus élevée peut entraîner une vitesse de propagation du signal plus lente et une réduction des performances haute fréquence du connecteur. Par conséquent, les connecteurs coaxiaux sont conçus pour avoir des valeurs de capacité faibles et stables afin de garantir une transmission rapide et précise du signal.

Le choix du matériau diélectrique peut avoir un impact significatif sur la capacité d'un connecteur coaxial. Par exemple, les connecteurs utilisant des matériaux à faible constante diélectrique, tels que l'air ou le PTFE (polytétrafluoroéthylène), ont généralement des valeurs de capacité inférieures à ceux utilisant des matériaux à constante diélectrique élevée.

Inductance

L'inductance est la propriété d'un connecteur coaxial qui s'oppose aux changements du courant qui le traverse. Elle se mesure en nanohenries (nH) et est liée au champ magnétique généré par le courant dans les conducteurs du connecteur.

Semblable à la capacité, l'inductance peut affecter la vitesse de propagation du signal et la réponse en fréquence d'un connecteur coaxial. Des valeurs d'inductance élevées peuvent provoquer une distorsion du signal et une diminution des performances haute fréquence. Les connecteurs coaxiaux sont conçus pour minimiser l'inductance en utilisant des géométries et des matériaux de conducteurs appropriés.

Par exemple, les conducteurs intérieurs et extérieurs d'un connecteur coaxial sont disposés de manière à ce que les champs magnétiques générés par les courants dans les deux conducteurs s'annulent dans une certaine mesure, réduisant ainsi l'inductance globale du connecteur.

Tension de tenue diélectrique

La tension de tenue diélectrique, également connue sous le nom de tension de claquage, est la tension maximale qu'un connecteur coaxial peut supporter sans subir de panne électrique. Une panne électrique se produit lorsque le matériau diélectrique entre les conducteurs interne et externe du connecteur ne parvient pas à isoler les deux conducteurs, permettant ainsi au courant de circuler à travers le diélectrique.

Cette propriété est cruciale dans les applications où des signaux haute tension sont présents. Par exemple, dans certains amplificateurs de puissance RF et équipements de test haute tension, les connecteurs coaxiaux doivent être capables de résister à des tensions élevées sans tomber en panne. La tension de tenue diélectrique d'un connecteur coaxial dépend du type de matériau diélectrique utilisé, de l'épaisseur de la couche diélectrique et de la construction physique du connecteur.

Efficacité du blindage

L'efficacité du blindage est une mesure de la capacité d'un connecteur coaxial à empêcher les interférences électromagnétiques (EMI) d'entrer ou de sortir du connecteur. Dans les systèmes électroniques modernes, les interférences électromagnétiques peuvent causer des problèmes importants, tels que des interférences de signal, une corruption de données et un dysfonctionnement de l'équipement.

Les connecteurs coaxiaux sont conçus avec un conducteur externe qui agit comme un blindage pour protéger le conducteur interne des EMI externes. L'efficacité du blindage d'un connecteur coaxial est généralement exprimée en décibels (dB) et est influencée par le matériau, l'épaisseur et la construction du conducteur extérieur.

Les connecteurs coaxiaux de haute qualité utilisent des matériaux à haute conductivité électrique, tels que le cuivre ou l'aluminium, pour le conducteur extérieur afin de fournir un blindage efficace. De plus, la conception du connecteur, y compris la connexion entre le conducteur extérieur et le blindage du câble, peut également avoir un impact sur l'efficacité du blindage.

Applications des connecteurs coaxiaux basées sur les propriétés électriques

Les propriétés électriques des connecteurs coaxiaux déterminent leur adéquation à différentes applications. Par exemple, dans les télécommunications, où la transmission de données à haut débit et une faible perte de signal sont cruciales, des connecteurs avec une faible perte d'insertion, une perte de retour élevée et une adaptation d'impédance appropriée sont nécessaires. Dans le domaine médical, où la fiabilité et de faibles interférences sont essentielles, les connecteurs coaxiaux offrant une bonne efficacité de blindage et une haute tenue à la tension diélectrique sont préférés.

Dans les secteurs de l'aérospatiale et de la défense, les connecteurs coaxiaux doivent pouvoir fonctionner dans des environnements difficiles, notamment des températures, des pressions et des niveaux de vibrations élevés. Par conséquent, des connecteurs présentant des propriétés électriques stables dans des conditions extrêmes sont nécessaires.

Produits connexes

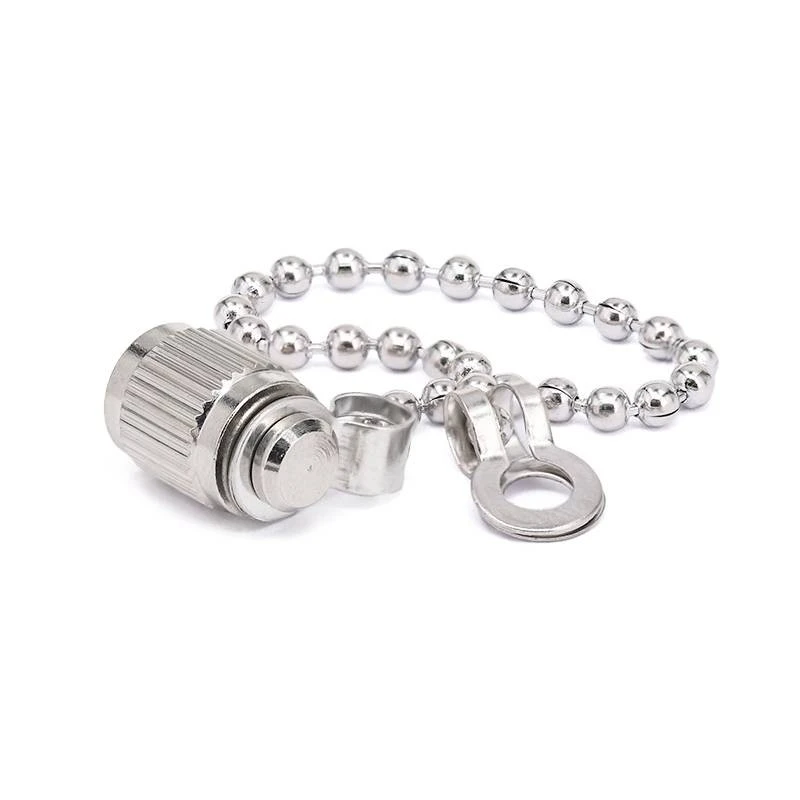

En tant que fournisseur de connecteurs coaxiaux, nous proposons également une gamme de produits connexes pouvant améliorer les performances et la fonctionnalité de vos systèmes coaxiaux. Par exemple,Perles de verrepeut être utilisé pour améliorer l’isolation et la stabilité mécanique des connecteurs coaxiaux. NotreConnecteurs remplaçables sur siteoffrent flexibilité et facilité d'installation sur le terrain, tout enCapuchons anti-poussière des connecteursaident à protéger les connecteurs de la poussière, de la saleté et de l'humidité, garantissant ainsi une fiabilité à long terme.

Conclusion

En conclusion, les propriétés électriques des connecteurs coaxiaux, notamment l'impédance, la perte d'insertion, la perte de réflexion, la capacité, l'inductance, la tension de tenue diélectrique et l'efficacité du blindage, jouent un rôle essentiel dans la détermination des performances des systèmes électriques et électroniques. En tant que fournisseur, nous comprenons l'importance de ces propriétés et nous nous engageons à fournir des connecteurs coaxiaux de haute qualité qui répondent aux divers besoins de nos clients.

Si vous êtes à la recherche de connecteurs coaxiaux ou de produits connexes, nous vous invitons à nous contacter pour une discussion détaillée sur vos besoins spécifiques. Notre équipe d'experts est prête à vous aider à sélectionner les connecteurs adaptés à votre application afin de garantir des performances et une fiabilité optimales.

Références

• "Manuel des câbles et connecteurs coaxiaux" par Andrew Systems
• "Ingénierie RF et micro-ondes" par Pozar, David M.
• "Ingénierie de la compatibilité électromagnétique" par Henry W. Ott
