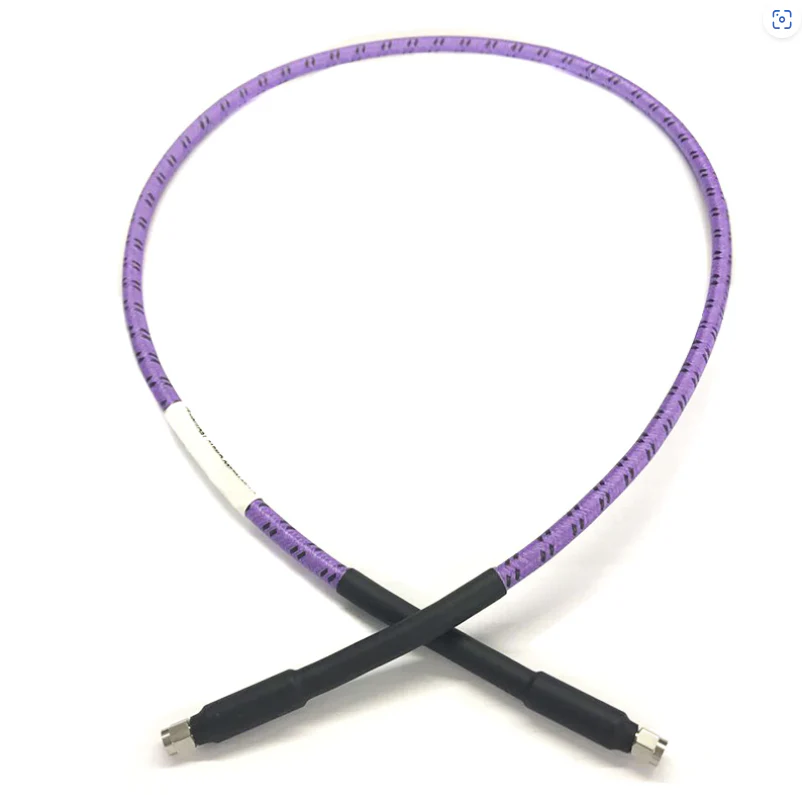

Comment choisir l'ensemble de câbles RF
Laisser un message
La sélection de l'assemblage de câbles RF droit est crucial pour assurer une transmission fiable du signal dans des champs tels que les télécommunications, le radar, le test et la mesure, l'aérospatiale et les systèmes industriels . Le processus de sélection nécessite d'équilibrer les performances électriques, les caractéristiques mécaniques, la résistance à l'environnement, et les exigences de demande spécifiques . ici est un guide étape par étape pour vous aider à vous faire une décision informatique:
1. clarifier les exigences et scénarios d'application
Test et mesure: Flexion fréquente, connexions répétées et exigences de haute précision (e . g ., équipement de laboratoire, oscilloscopes) .
Installation fixe: Stabilité à long terme et besoins de maintenance faibles .
Environnements durs: Exposition à des températures extrêmes, à l'humidité, aux vibrations ou aux produits chimiques (E . G ., Towers Outdoor, aérospatiale, machinerie industrielle) .
Systèmes à mobilité: Flexibilité et durabilité dans les états en mouvement (e . g ., drones, robots, périphériques portables) .
2. Évaluer les paramètres de performance électrique clés
Une plage de fréquence .
Les câbles RF ont une fréquence de fonctionnement maximale, au-delà de laquelle la perte de signal (atténuation) augmente fortement . Assurez-vous que la fréquence nominale du câble couvre la plage de fonctionnement de votre système:
Basse fréquence (inférieure ou égale à 6 GHz): RG 58, RG316 (commune dans l'électronique grand public) .
Fréquence moyenne (6–26 ghz): .086, .141 câbles semi-flexibles et semi-rigides .
Haute fréquence (26–40 GHz): amplitude de perte ultra-bas et câbles coaxiaux stables en phase (E . G ., pour les communications par satellite, radar) .
Fréquence ultra-élevée (40–110 GHz): amplitude de perte ultra-bas et câbles coaxiaux stables (systèmes d'ondes millimétriques) .
B . Atténuation (perte de signal)
L'atténuation (db / pi) mesure la perte de signal sur la distance et augmente avec la fréquence . pour la transmission à longue distance, hiérarchisez les câbles à faible atténuation .
C . correspondance d'impédance
L'inadéquation d'impédance provoque la réflexion du signal, la réduction de l'efficacité et la création d'interférence . correspondent à l'impédance du câble à votre système:
La plupart des systèmes RF (e . g ., militaires, télécommunications, équipement de test): 50Ω .
Systèmes de télévision vidéo / câble: 75Ω .
Évitez de mélanger les impédances (e . g ., câble 50Ω avec des connecteurs 75Ω) .
D . Capacité de manutention d'énergie
Le câble doit résister à la puissance du système (moyenne et à la puissance de crête) pour éviter la surchauffe ou la panne . facteurs clés:
Puissance moyenne: puissance continue (e . g ., 100W dans les stations de base) .
Power Power: Power à impulsion courte (E . g ., level kilowatt en radar) .
Dériter dans des environnements à haute température (e . g ., réduction de 20% à 60 degrés) .
E . Stabilité de phase
Dans les systèmes sensibles à la phase, tels que ceux avec des signaux différentiels, minimiser la dérive de phase causée par les changements de température ou la flexion . Choisissez des câbles avec des caractéristiques d'amplitude et de phase stables .
3. Évaluer les caractéristiques mécaniques
une flexibilité .
Flexibilité élevée: utilisez des câbles flexibles pour des scénarios nécessitant une flexion fréquente (e . g ., leads de test) .
Faible flexibilité: pour les installations fixes nécessitant une stabilité, utilisez des câbles extérieurs semi-rigides (cuivre solide) ou des câbles semi-flexibles .
B . Durabilité
Rayon de flexion: assurez-vous que le câble peut résister au rayon de flexion minimum sans dégradation des performances .
Résistance à l'usure: utilisez des câbles avec des gaines robustes (e . g ., gaines tressées en nylon en acier inoxydable) dans des environnements industriels rigoureux .
4. Considérez la résistance environnementale
Le câble doit fonctionner correctement dans ses conditions de fonctionnement:
Plage de température: grade industriel (-40 degré à 125 degrés), degrés aérospatiaux (-55 à 165 degrés), ou des environnements extrêmes . Superconducteurs à haute température (E . G ., l'isolation PTFE peut avec le stand {-65 ) .
Résistance à l'humidité / IP: L'utilisation extérieure nécessite des câbles / connecteurs imperméables (E . G ., IP67 / IP68 Connecteurs de type N avec des joints toriques) .
Résistance chimique / Résistance UV: pour les scénarios exposés à l'huile, au carburant ou au soleil (E . G ., éthylène-tétrafluoroéthylène Copolymère Gails pour la résistance chimique;
Vibration / résistance aux chocs: les applications militaires / aérospatiales nécessitent des câbles avec un blindage robuste et un soulagement de la souche (E . G ., en rencontrant Mil-dtl -17) .
5. Sélectionnez des connecteurs compatibles
Les connecteurs doivent correspondre à l'interface du câble et de l'équipement, avec une faible perte d'insertion et une connexion fiable:
Types communs: SMA (jusqu'à 18 GHz), N-type (jusqu'à 18 GHz, haute puissance), TNC (résistant aux vibrations), BNC (basse fréquence, connexion rapide), 2 . 92 mm (jusqu'à 40 GHz), 1,85 mm (jusqu'à 67 GHz).
Caractéristiques: Choisissez des connecteurs à servir, à souder ou à compression en fonction des besoins d'installation . dans des environnements difficiles, sélectionnez les connecteurs en acier inoxydable sur les connecteurs en laiton .
Genre et polarité: Assurez-vous que les extrémités masculines / féminines correspondent à l'équipement (e . g ., mâle SMA à la femme de type n) .
6. Balance Coût et fiabilité
Les câbles haute performance (e . g ., les conducteurs plaqués en argent, PTFE moussé / PTFE à faible densité) sont plus chers mais ont une perte plus faible et une durée de vie plus longue (adaptée aux systèmes critiques) .
Options économiques (e . g ., en acier vêtu de cuivre en argent, tresse en cuivre en conserve, gaines en PVC) conviennent aux utilisations non critiques à basse fréquence (E . g ., électronique consommateur) .
Pour les applications critiques de sécurité (e . g ., équipement médical, aviation), hiérarchisez la fiabilité sur le coût .
Résumé des étapes clés
Clarifier le scénario d'application (fixe / mobile, intérieur / extérieur, plage de fréquence) .
Faire correspondre les spécifications électriques (impédance, puissance, atténuation) .
Sélectionnez les propriétés mécaniques appropriées (flexibilité, taille, durabilité) .
Assurer la résistance environnementale (température, humidité, produits chimiques) .
Choisissez des connecteurs compatibles .
Performances d'équilibre, coût et fiabilité .
En suivant ces étapes, vous pouvez sélectionner un ensemble de câbles RF qui optimise l'intégrité du signal et la longévité pour vos besoins spécifiques .
