Pourquoi les atténuateurs DB 0 existent-ils?
Laisser un message
De nombreux ingénieurs RF peuvent même ne pas être conscients de l'existence de {{0}}} DB atténuateurs . à première vue, les atténuateurs de 0 dB peuvent sembler contre-intuitifs, leur nom suggère que leur fonction principale est de réduire la résistance du signal, mais ils n'indiquent pas en fait l'atténuation . Atténuation . Voici une ventilation détaillée de leurs principales utilisations:
1. correspondance d'impédance
L'un des rôles les plus critiques de 0 DB atténuateurs est d'assurer la cohérence de l'impédance dans les systèmes électroniques et radiofréquences (RF) .
De nombreux systèmes électroniques (tels que les émetteurs RF, les antennes et l'équipement de test) sont conçus pour fonctionner avec des impédances caractéristiques spécifiques (généralement 50Ω ou 75Ω) . Les décalages d'impédance entre les composants connectés peuvent provoquer des réflexions de signal, qui dégradent l'intégrité du signal, réduisant l'efficacité de transmission de puissance, et même les dommages à l'équipement sensible {3} Impédance précise et standardisée (e . g ., 50Ω) à leurs ports d'entrée et de sortie . Lorsqu'ils sont insérés entre les composants incompatibles, ils "pont" l'espace d'impédance, la minimisation des réflexions et la garantie de transmission de signal efficace sans altérer l'amplitude du signal .}
2. Adaptation mécanique / interface

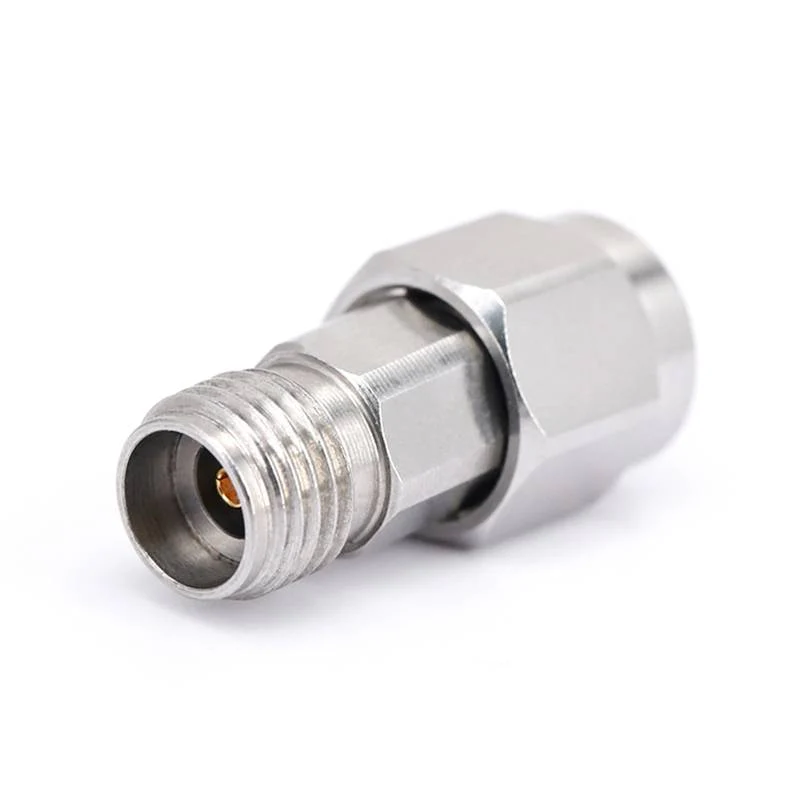

Dans les systèmes complexes, les composants utilisent souvent différents types de connecteurs (tels que SMA, N-Type, BNC) ou des formulaires physiques . 0 DB Les atténuateurs sont fréquemment utilisés comme adaptateurs pour résoudre ces incompatibilités .
3. Calibration et référence de test
Dans les tests RF, micro-ondes et optiques, la précision est cruciale . 0 Les atténuateurs DB servent d'outils d'étalonnage et de points de référence précieux: ils agissent comme une "norme connue" dans les configurations de test .
4. Cohérence du chemin du signal
Dans les systèmes où les exigences d'atténuation changent dynamiquement (telles que les réseaux de communication ou les systèmes radar), 0 Les atténuateurs DB peuvent maintenir l'uniformité mécanique et électrique dans la chaîne de signaux:
Par exemple, un système peut basculer entre l'utilisation d'un atténuateur de 5 dB (pour réduire les signaux forts) et ne nécessiter aucune atténuation (pour gérer les signaux faibles) . en insertion d'un 0} DB atténuateur lorsqu'aucune atténuation n'est nécessaire n'assure que la longueur physique, le chargement du connecteur et les caractéristiques électromagnétiques de la traject Changements inattendus dans la phase du signal, le retard ou l'impédance qui pourrait interférer avec les performances du système .
5. Isolement et protection
Bien qu'ils ne réduisent pas l'amplitude du signal, 0 DB Les atténuateurs sont généralement intégrés à des caractéristiques de conception qui fournissent une isolation électrique ou une protection: ils peuvent tamponner des composants sensibles (tels que les récepteurs) à partir des pointes de tension ou des réflexions générées par des appareils en aval (tels que les transmetteurs) . leur circuit interne (E {{2} Réseaux résistifs) peuvent atténuer les signaux transitoires ou empêcher la puissance inverse nocive de nuire à l'équipement en amont . dans des systèmes à haute fréquence, même sans atténuation, ils peuvent réduire "la diaphonie" en isolant différentes sections du chemin du signal .
Exemples d'application
Systèmes de communication RF: Un atténuateur DB 0 entre un émetteur-récepteur et une antenne assure une correspondance d'impédance 50Ω, maximisant la transmission de puissance .
Laboratoires de test: Un atténuateur DB 0 (SMA-à-BNC) est utilisé pour connecter un générateur de signal et un oscilloscope, servant à la fois un adaptateur d'interface et une référence d'étalonnage .
Radiodiffusion: Dans les systèmes vidéo, 75Ω 0 DB Les atténuateurs correspondent aux câbles coaxiaux aux amplificateurs, empêchant les réflexions du signal qui provoquent des fantômes ou de la distorsion .
En conclusion, 0 Les atténuateurs DB ne sont pas des composants polyvalents qui résolvent les principaux défis d'ingénierie liés à l'impédance, à la connectivité, à l'étalonnage et à la stabilité du système, et leur valeur s'étend bien au-delà de l'atténuation du signal lui-même ., et leur valeur s'étend bien au-delà de l'atténuation du signal lui-même .
