Types de pourquoi les atténuateurs RF ont-ils une entrée masculine et une sortie féminine?

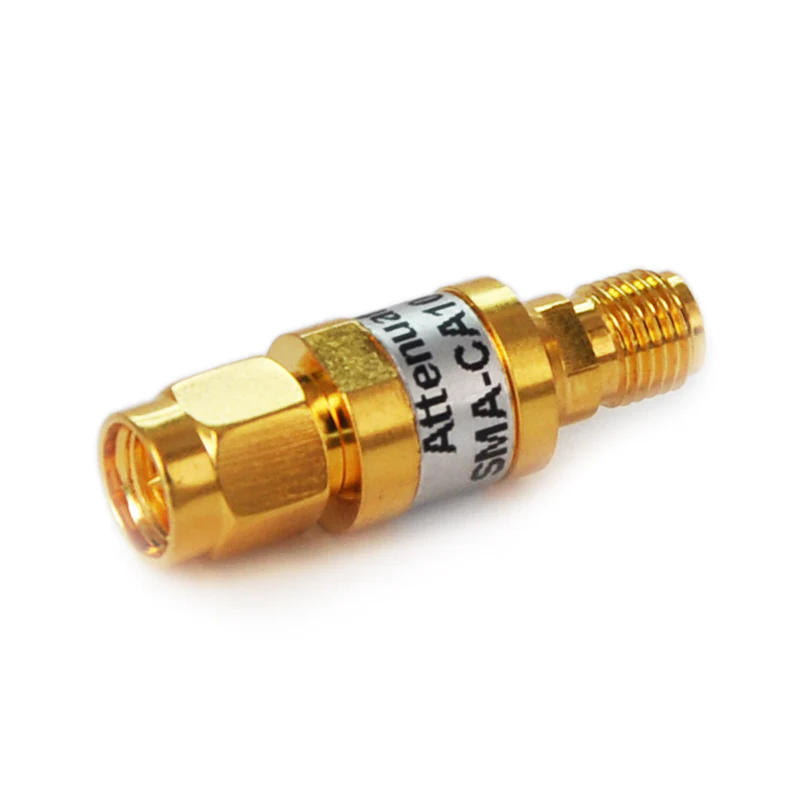

La fonction principale d'un atténuateur radiofréquence (RF) consiste à réduire la puissance du signal, et elle est généralement directement connectée à des sources de signal telles que les générateurs RF et les amplificateurs de puissance . des atténuateurs RF adoptent généralement une conception avec un connecteur masculin pour les entrées et un connecteur féminin pour la production, qui est lié à des facteurs tels que les détails, la compatibilité, la standardation de l'industrie et la prévention des dommages et les dommages, les détails sont comme des standard de l'industrie et des dommages et des dommages {1} Suit:

1. Stabilité de la connexion
Les connecteurs masculins ont généralement une structure de type broche, tandis que les connecteurs féminins ont une structure de type jack . Cette méthode de connexion masculine - Female peut fournir un effet de connexion relativement stable ., la broche du connecteur mâle peut être bien intégrée dans la prise du connecteur féminin, et il n'est pas facile de desserrer les forces externes et l'interdiction, assurant ainsi la stabilité de la transmission RF par mauvais contact .

2. Compatibilité et standardisation de l'équipement de l'industrie
Dans le champ RF, les sources de signal sont généralement équipées de connecteurs féminins (tels que les instruments RF et les amplificateurs) . Si l'atténuateur a une entrée masculine, il peut être directement inséré dans la source de signal sans adaptateurs supplémentaires, minimisant ainsi la perte de connexion dans la plus grande mesure .
Les câbles RF ont généralement un connecteur masculin à une extrémité et un connecteur féminin à l'autre extrémité . en tant que dispositif intermédiaire, l'atténuateur doit se conformer à ces normes .
Par conséquent, un atténuateur avec une entrée masculine peut être directement connecté à l'extrémité de sortie féminine de la source de signal, et son extrémité de sortie féminine peut facilement se connecter à d'autres périphériques RF .

3. Protection d'équipement de test RF
Une utilisation courante des atténuateurs RF consiste à protéger l'équipement de réception sensible des signaux de puissance élevés . en outre, pour certains atténuateurs avec une haute précision, la protection du connecteur de sortie peut mieux garantir la stabilité de la sortie du signal et la précision de l'atténuation .

Réduire les connecteurs supplémentaires et améliorer l'intégrité du signal
Si un atténuateur est conçu avec des connecteurs féminins à la fois pour les entrées et les sorties, les utilisateurs doivent utiliser un adaptateur masculin supplémentaire - to - pour le connecter à la source du signal:

4. Les adaptateurs supplémentaires introduiront la perte d'insertion .

Trop de points de connexion peuvent augmenter la réflexion du signal et le rapport d'onde debout de tension (VSWR) .

Les connexions lâches peuvent affecter la précision de la mesure . cependant, un atténuateur avec une entrée masculine et une sortie féminine peuvent être directement connectés, réduisant le besoin d'adaptateurs supplémentaires et améliorant la fiabilité du système .

5. champs d'application

Réseaux de correspondance d'antenne

Systèmes de communication sans fil pour le contrôle de l'alimentation

Systèmes radar et micro-ondes

Test de liaison RF

Dans ces applications, les périphériques RF suivent généralement les spécifications du connecteur féminin standardisées, et les câbles RF ont généralement un connecteur masculin à une extrémité et un connecteur féminin à l'autre extrémité . La conception de l'atténuateur avec une entrée masculine et une sortie féminine le rend plus adaptable et compatible . et une sortie féminine le rend plus adaptable et compatible.
