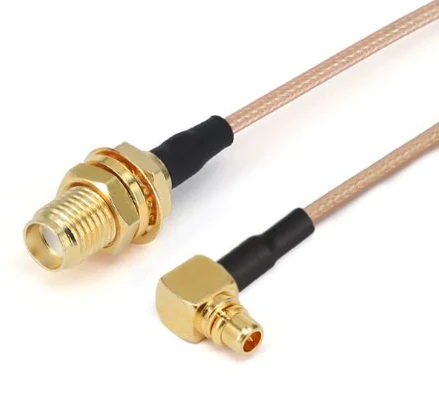

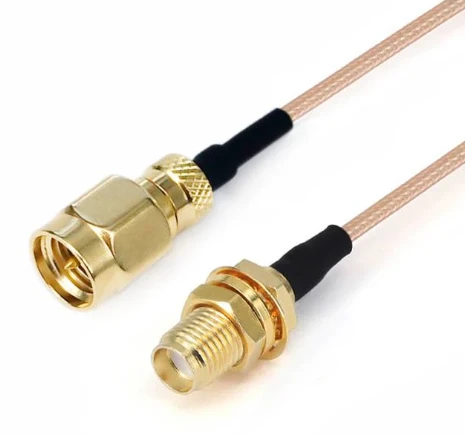

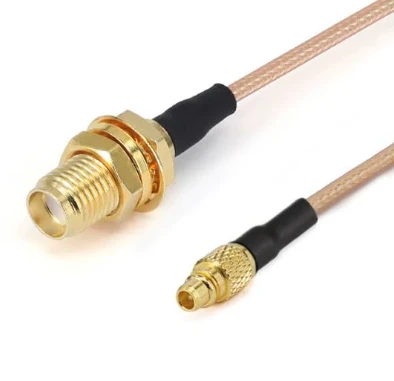

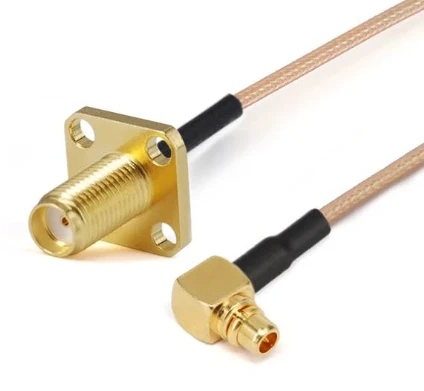

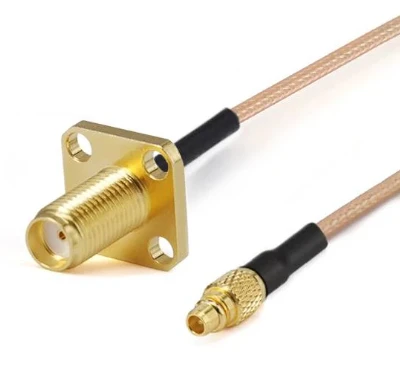

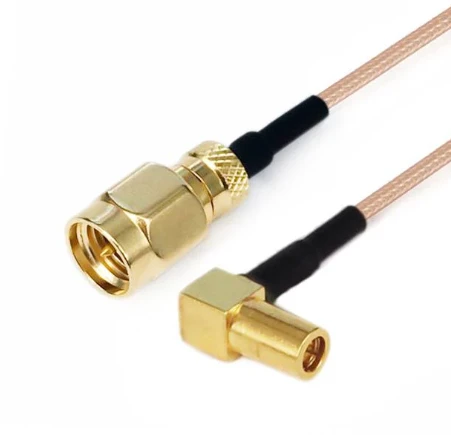

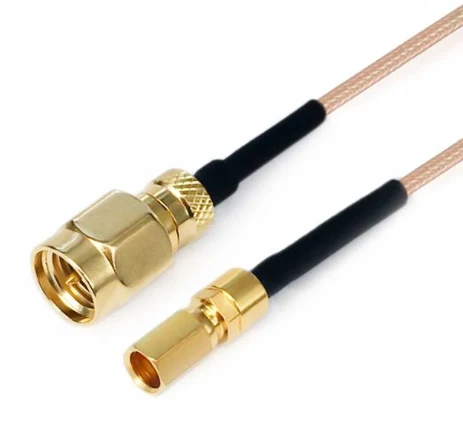

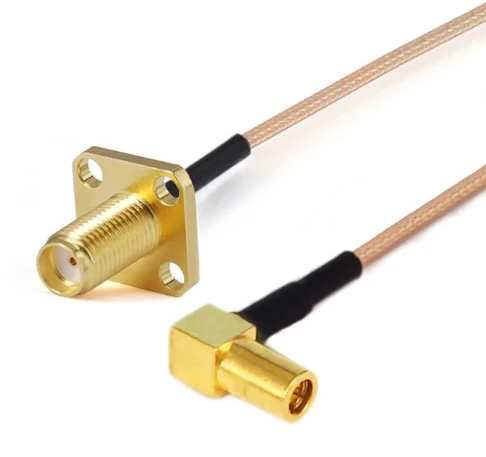

RG Series Cable Assemblies

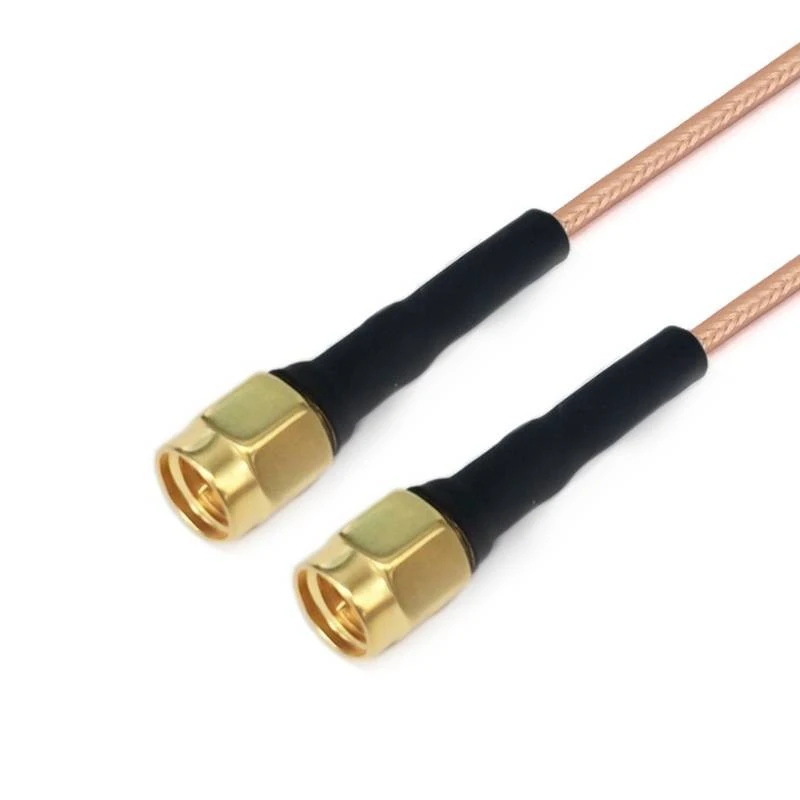

gar3-smmsmm-xxx-1

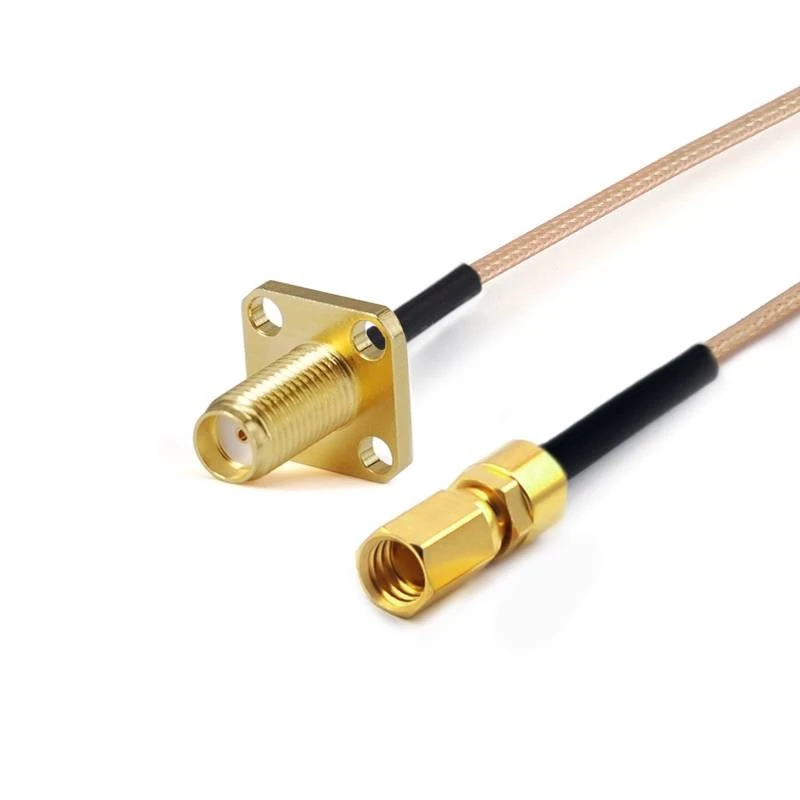

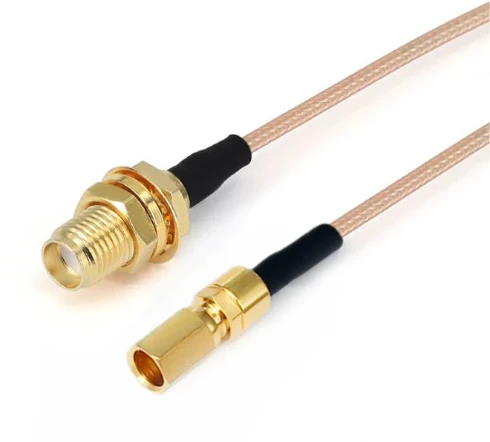

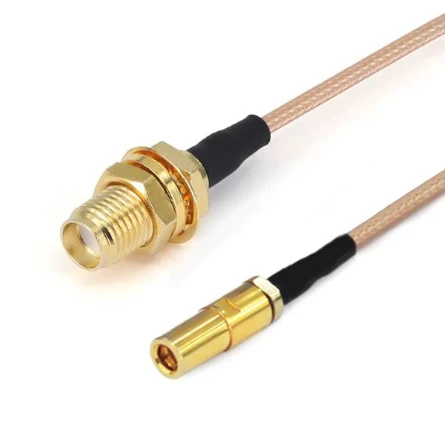

gar8-smffssmcf-xxx-1

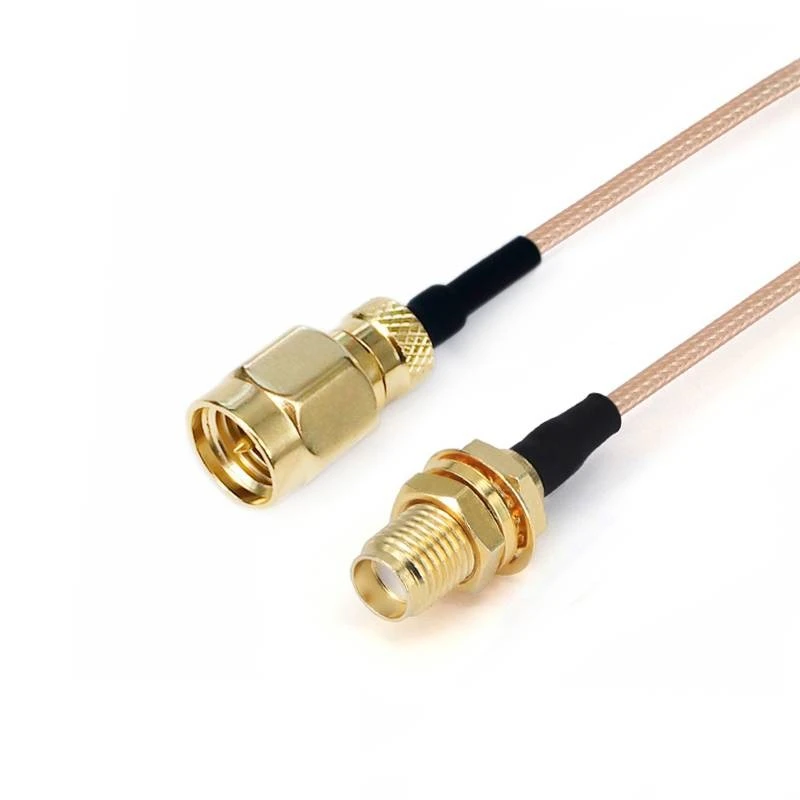

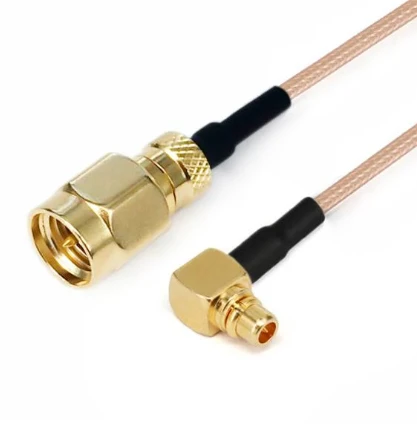

gar8-smmsmyf-xxx-1

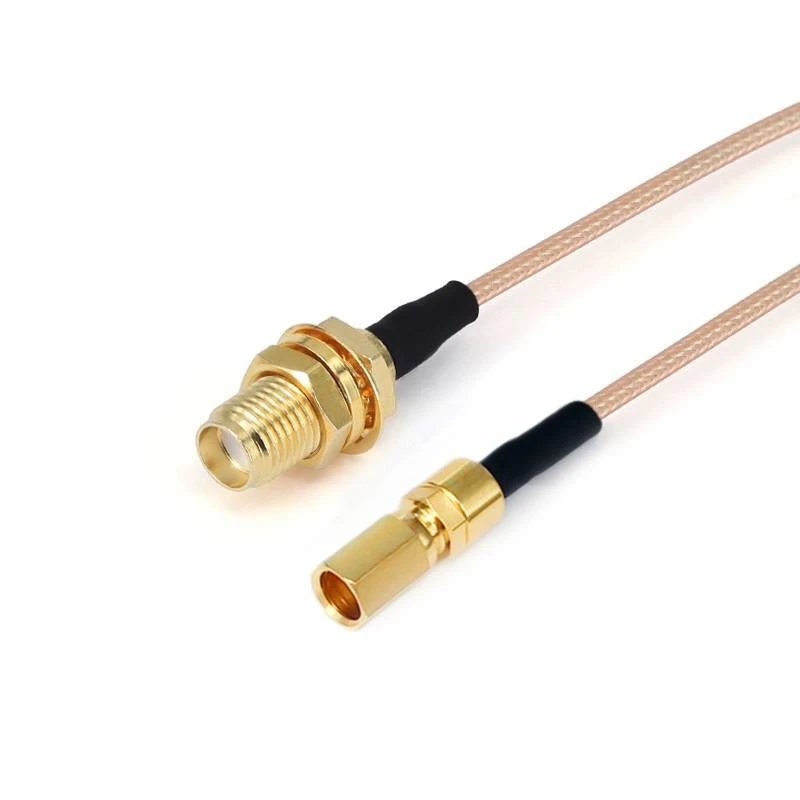

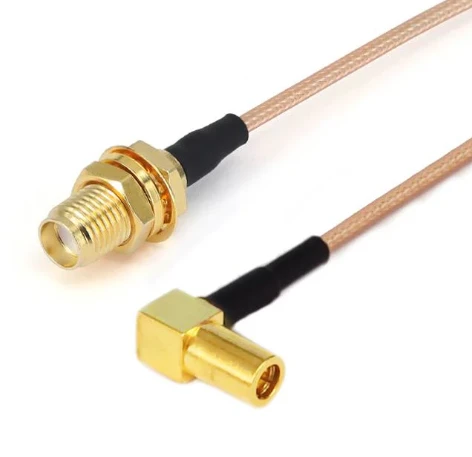

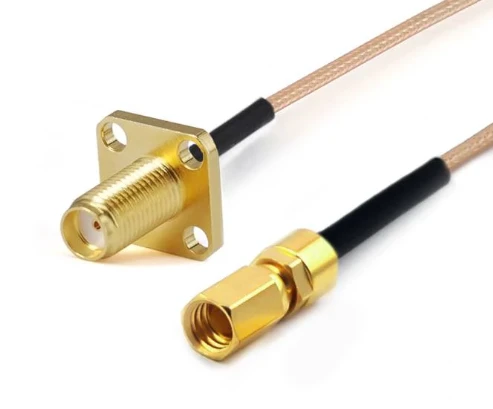

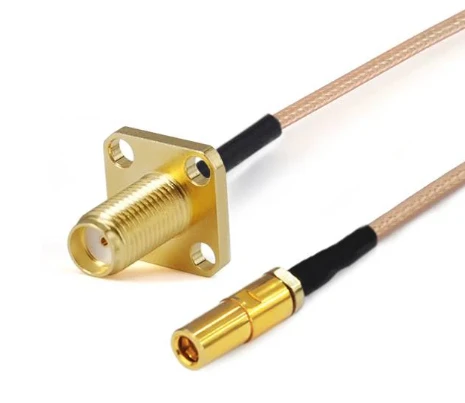

gar8-smyfssmcf-xxx-1

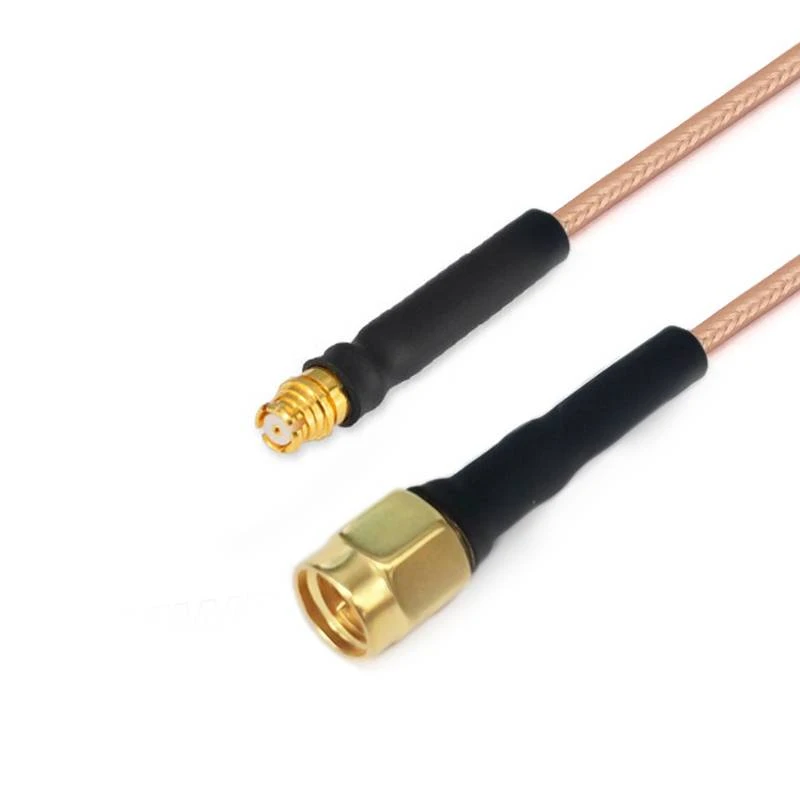

Ensemble de câbles de la série RG

Les ensembles de câbles à basse fréquence de la série RG (DC -3} GHZ) sont un type de composants de câbles avec des performances et des scénarios d'application spécifiques . Leur couverture de fréquence comprend clairement le groupe DC à 3GHz, répondant aux exigences de transmission des signaux divers dans cette plage de fréquences .

Envoyez demande

Description

Introduction du produit

Les ensembles de câbles à basse fréquence de la série RG (DC -3} GHz) sont un type de composants de câble avec des scénarios de performances et d'application spécifiques . Les exigences de transmission de la fréquence incluent clairement la plage de fréquences DC à 3GHz, les câbles de la série RG communs incluent des modèles tels que Rg178, RG174, les câbles de série RG communs incluent des modèles RG178, RG174, les câbles de série RG communs incluent des modèles RG178, RG174, les câbles RG courants incluent des modèles Rg316 et rg 223.

Les câbles de fréquence RG bas de Flexirf présentent une excellente immunité par interférence électromagnétique et une bonne flexibilité . Ils sont légers et possèdent des propriétés telles que la résistance élevée à la température, la résistance à l'humidité et la résistance à la corrosion .

Caractéristiques de la structure du produit

Les conducteurs intérieurs des câbles de fréquence de la série RG sont en acier à cuivre en cuivre en revêtement en argent multi-brins (SCCS) . Ce matériau assure non seulement une excellente conductivité électrique et flexibilité, mais améliore également les performances de transmission du signal et la résistance à la corrosion à travers le processus de placage en argent .

Diélectrique:Polytetrafluoroéthylène solide extrudé (PTFE) . PTFE possède d'excellentes propriétés d'isolation électrique, la stabilité chimique et la résistance à haute température, qui peut isoler efficacement le conducteur de l'environnement externe et réduire la fuite du signal et l'interférence .

Bouclier:Construit avec du cuivre plaqué en argent (SPC) Traite . Cette couche de blindage bloque efficacement l'interférence électromagnétique externe de la pénétration de l'intérieur du câble tout en empêchant la fuite de signal interne, assurant une transmission de signal stable et intacte .

Application de produit

Champ électronique industriel:

Appliqué aux équipements d'automatisation industrielle, tels que la transmission des signaux à haute fréquence dans les capteurs, les systèmes de contrôle industriel et les dispositifs de surveillance, en répondant aux besoins du contrôle de haute précision et de l'acquisition de données dans les environnements industriels .

Champ de communication:

Utilisé pour les tests de production de dispositifs de communication (tels que les téléphones mobiles, les modules WiFi, les modules GPS, ainsi que la connexion du signal entre les antennes et les modules ., il assure une transmission stable de signal dans le DC -3 GHZ Band de fréquence pour l'équipement de communication sans fil .

Notes importantes

1. Pour les ensembles de câbles de longueur personnalisés, veuillez ne pas oublier de laisser vos informations de longueur sur la page de paiement;
2. Tous les ensembles de câbles peuvent être fournis avec des paires ou des groupes à correspondance de phase; Si vous avez besoin que les câbles soient appariés en phase, veuillez nous envoyer un e-mail: sales@flexirf.com

Données de spécification du produit

Configuration

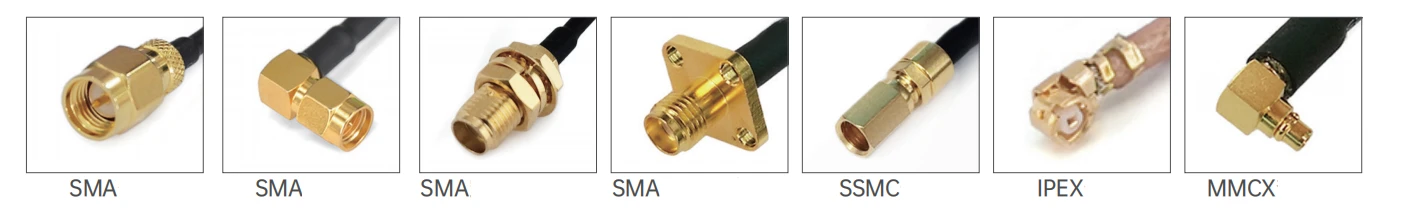

Connecteur 1 Type	SMA / SSMA / SMB / SSMB / SSMC / MCX / MMCX / BNC / N / GPO
Connecteur 1 Impédance	50 ohms
Connecteur 1 Polarité	Standard
Connecteur 2 Type	SMA / SSMA / SMB / SSMB / SSMC / MCX / MMCX / BNC / N / GPO
Connecteur 2 Impédance	50 ohms
Connecteur 2 Polarité	Standard
Méthode de montage du connecteur	Aucun
Style de corps du connecteur	Angle droit et droit
Informations sur le matériel
Contact central	En laiton plaqué, beryllium cuivre en or plaqué
Contact extérieur	En laiton plaqué, beryllium en cuivre plaqué, acier inoxydable passivé
Corps	En laiton plaqué, oryllium en or en cuivre, acier inoxydable passivé
Diélectrique	Ptfe
Données environnementales
Plage de température	-40 degré à +165 degré
2011/65 / UE (ROHS)	Conforme

Type de produit

Assemblages de câbles de la série FRR3 / RG316 RG (3 GHz)
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	7x0.17±0.05
	2	Isolant	Ptfe	1.56±0.05
	3	Blindage intérieur	Fil de cuivre plaqué argenté	1.95±0.05
	4	veste	Fep	2.56±0.13

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	0.1	0.4	0.9	1.5	2.5
Atténuation (db / m)	0.27	0.54	0.82	1.06	1.39
Puissance (w)	340	170	113	88	68

Propriétés électriques et mécaniques

Fréquence (GHz)

Impédance (ω)

Taux de transmission

Capacitance

Blindage

Température de fonctionnement

gamme

Rayon de flexion minimum

Tension de fonctionnement

70%

94pf / m

>70 dB

-65 degré ~ +200 degré

15 mm

1200V

Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR

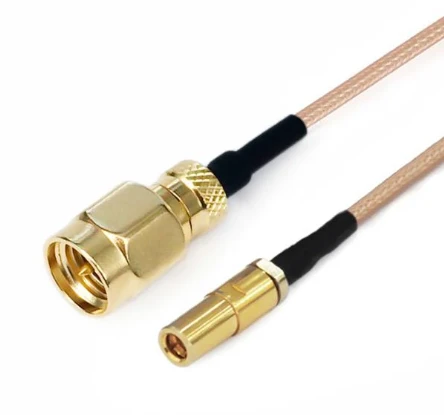

	Frr 3- smmgpf-xxx	Mâle SMA	Femme GPO	Dc -3 ghz	1.25

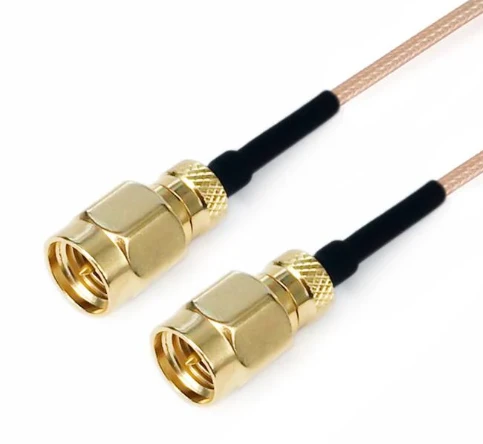

	FRR 3- SMMSMM-XXX	Mâle SMA	Mâle SMA	Dc -3 ghz	1.25

Assemblages de câbles de la série FRR8 / RG178 RG (3 GHz)
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	7x0.102±0.05
	2	Isolant	Ptfe	0.86±0.05
	3	Blindage intérieur	Fil de cuivre plaqué argenté	1.30±0.05
	4	veste	Fep	1.86±0.13

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	0.1	0.4	1	2	3
Atténuation (db / m)	0.45	0.92	1.45	2.0	2.6
Puissance (w)	340	170	113	88	68
