Matchage de phase ou de retard du câble RF de test pour le test chantal différentiel
Laisser un message
Dans le test de signal différentiel, l'exigence de correspondance de phase ou de retard des câbles RF d'essai est principalement déterminée par les caractéristiques de transmission des signaux différentiels et les exigences de précision du scénario de test. Cela peut être compris dans les perspectives clés suivantes:
1. Sauvegarde de la caractéristique essentielle des signaux différentiels - la base de l'annulation des interférences
L'avantage central des signaux différentiels réside dans leur capacité à annuler les interférences en mode commun (telles que les interférences électromagnétiques et le bruit) par le "calcul de la différence" au niveau du récepteur, en s'appuyant sur le fait que "les signaux sur les deux lignes ont une amplitude égale et une polarité opposée". S'il y a un décalage en phase ou en retard entre les deux câbles, cela provoquera undifférence de temps ou différence de phaseEntre les deux signaux arrivant au récepteur, perturbant la relation synchrone de "l'égalité d'amplitude et de polarité opposée". Dans de tels cas, les interférences ne peuvent pas être annulées efficacement et peuvent même être amplifiées, sapant directement la capacité anti-ingérence des signaux différentiels.
2. Éviter la distorsion du signal pour assurer la précision des tests
La transmission des signaux différentiels dépend de la "symétrie" des deux lignes:

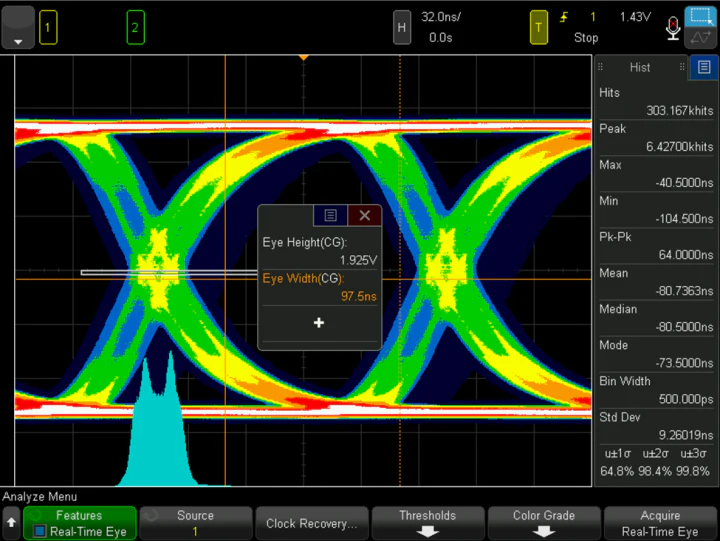

Un décalage de retard entraînera l'arrivée des deux signaux au récepteur de manière asynchrone, conduisant à un chevauchement de la forme d'onde désordonné (par exemple, un désalignement entre les bords montante et la chute) et entraînantdistorsion de la forme d'onde;
Un décalage de phase (en particulier dans les scénarios RF à haute fréquence) fera en sorte que la relation de phase des signaux s'écartera des attentes conçues, perturbant la logique de synchronisation des signaux.
Ces distorsions affecteront directement l'authenticité des résultats des tests, conduisant à des erreurs de jugement sur la qualité du signal et les performances de transmission.
3. Empêcher les erreurs de synchronisation pour s'adapter aux scénarios de signal à grande vitesse
Dans la transmission de signal différentiel à grande vitesse (comme USB, PCIe, HDMI, etc.), la période de signal est extrêmement courte (niveau nanoseconde ou même picoseconde). Même un minuscule retard ou déviation de phase (par exemple, une différence de retard de quelques picosecondes) peut dépasser le "temps de configuration" ou le "temps de maintien" du signal, provoquanterreurs de synchronisation. Cela conduira à une mauvaise évaluation de la logique des données (confusion entre 0 et 1) au récepteur, augmentez le taux d'erreur de bit, ou même provoquerait une défaillance de la communication du système. En tant que "lien intermédiaire" dans la transmission du signal, les performances de correspondance des câbles de test déterminent directement si des écarts de synchronisation supplémentaires seront introduits, affectant l'évaluation précise des performances du système à grande vitesse.
4. Maintenir l'intégrité du signal et réduire les interférences secondaires
Les câbles avec une phase ou un délai dépareillé perturberont la continuité d'impédance de la ligne de transmission, provoquantréflexion du signaletdiaphonie:
La réflexion entraînera une superposition et une oscillation du signal, entraînant des distorsions de forme d'onde telles que le dépassement et le sous-cycle;
La diaphonie provoquera un couplage électromagnétique inutile entre les deux lignes de signal, interférant davantage avec les signaux.
Les câbles appariés, en revanche, peuvent minimiser ces problèmes, garantissant «l'intégrité» du signal de l'émetteur au récepteur et rendant les résultats des tests plus cohérents avec l'état réel du système.
En résumé, la correspondance de phase ou de retard est une condition préalable de base pour garantir la précision et la fiabilité des tests de signal différentiels. En particulier dans les scénarios à haute fréquence et à grande vitesse, son impact est directement lié à la validité des conclusions de test et à la précision de l'évaluation des performances du système.
