Diviseurs et séparateurs de puissance
Laisser un message
Les diviseurs de puissance et les séparateurs de puissance sont liés en fonction et en application et sont souvent utilisés de manière interchangeable. À proprement parler, cependant, il existe des différences subtiles, principalement en termes dedes objectifs de conception, une concentration fonctionnelle et des scénarios d'application. Les différences spécifiques sont les suivantes:
1. Fonctions de base et objectifs de conception
Diviseur de puissance
Son noyau réside dans"bidirectionnalité". Il peut non seulement diviser une puissance d'entrée en plusieurs sorties (mode de distribution), mais également combiner plusieurs puissances d'entrée en une seule sortie (mode de combinaison), il est donc également appelé un "diviseur de puissance-combiner".
La conception met l'accentcorrespondance du port, perte faible et isolement élevéPour assurer un fonctionnement efficace pendant la distribution directe et la combinaison inverse, réduisant la réflexion du signal et les interférences entre les ports.
Séparateur de puissance
Son noyau est"Unidirectionnalité", en se concentrant uniquement sur la division d'une puissance d'entrée en plusieurs sorties sans considérer la fonction de combinaison inverse.
La conception met davantage l'accent surRapports de distribution de puissance simples, avec des exigences plus faibles pour l'isolement inverse et la correspondance, et la structure peut être plus simple (comme utiliser uniquement un réseau de résistance ou une simple ligne de transmission).
2. Différences dans les indicateurs techniques
| Indicateur | Diviseur de puissance | Séparateur de puissance |
|---|---|---|
| Isolement | Élevé (généralement ＞ 20 dB) pour éviter les interférences entre les ports | Faible (peut ne pas être strictement requis) |
| Bidirectionnalité | Prend en charge le fonctionnement bidirectionnel (distribution / combinaison) | Ne prend en charge que la distribution unidirectionnelle |
| Ratio d'ondes debout de tension (VSWR) | Faible (généralement ＜ 1,2) pour assurer une bonne correspondance bidirectionnelle | Plus élevé (seule correspondance de base du port d'entrée est requise) |
| Perte | Faible (perte principalement de distribution, comme 3DB pour le fractionnement bidirectionnel) | Peut être plus élevé (y compris des pertes supplémentaires telles que la perte de division de tension des résistances) |
3. Structures typiques et scénarios d'application
Diviseur de puissance
Structures typiques: diviseurs de puissance de Wilkinson, ponts de branche, etc., qui reposent sur des lignes de transmission ou des structures de couplage pour obtenir une distribution de haute précision.
Scénarios d'application: systèmes nécessitant un fonctionnement bidirectionnel, tel que les modules de transmission / réception de radar (nécessitant à la fois de distribuer des signaux de transmission et de combiner des signaux de réception), des tableaux d'antenne (distribution du signal et combinaison), combineurs de puissance radiofréquence, etc.

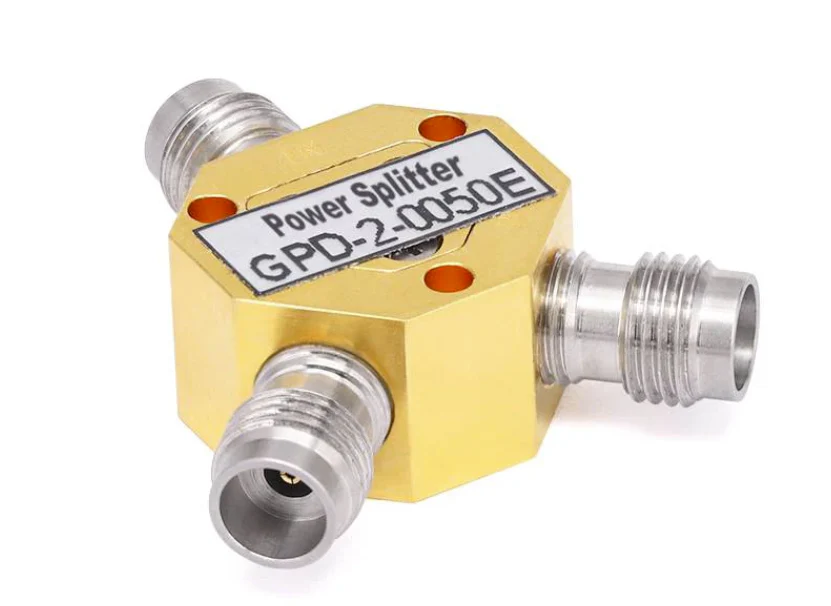

Séparateur de puissance
Structures typiques: réseaux de résistance, lignes de transmission de type T simples, etc., avec une structure plus simple.
Scénarios d'application: scénarios nécessitant uniquement une distribution unidirectionnelle, tels que la distribution de signaux de télévision par câble à plusieurs bornes d'utilisateur, la sortie parallèle multicanal des sources de signal dans les tests de radiofréquence, le burage du signal des appareils de faible puissance, etc.
