Différences et connexions entre les circulateurs RF et les isolateurs RF

Principe de fonctionnement:

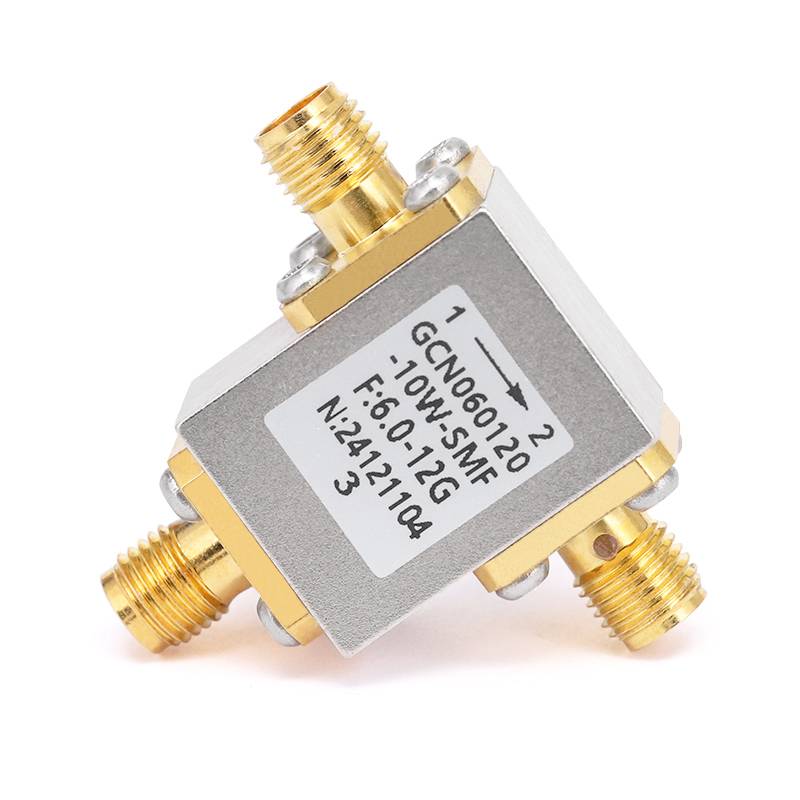

Circulateur RF:

Un circulateur est un appareil à trois ports (ou plus) qui dirige les signaux RF dans une direction spécifique entre les ports . Il garantit que les signaux s'écoulent d'un port à la suivante dans une direction définie .

Le circulateur fonctionne basé sur les effets non linéaires des matériaux magnétiques . Il se compose généralement d'un matériau non linéaire rotatif couplé à un champ magnétique . Dans un circulatrice à trois ports, le signal du port 1 est le signal du port 2, le port 2 va au port 3, et le signal du port 3 est retenu vers le port 1.}

Isolateur RF:

Un isolateur est généralement un appareil à deux ports qui permet au signal de passer d'un port à un autre tout en bloquant n'importe quel signal de retour à la source d'origine .

Semblable au circulateur, un isolateur utilise des matériaux magnétiques pour son fonctionnement, mais il n'a que deux ports ., l'isolateur empêche le flux de signal inversé, isolant la source de tous les signaux réfléchis qui pourraient causer des dommages ou des interférences .



Principe de fonctionnement clé: Matériaux magnétiques

Les deux appareils levaient l'effet de leviermatériaux ferromagnétiques(e . g ., ferrite) sous un champ magnétique statique . Le champ magnétique induitpropagation non réciproquedes signaux RF, le comportement du signal signifiant diffère lorsque vous déplacez vers l'avant vs . en arrière . Cette non-réciprocité active:

Circulateurs pour acheminer les signaux séquentiellement entre les ports .

Isolateurs pour supprimer les signaux inversés (atténuation élevée dans le sens inverse, perte faible dans le sens avant) .



Applications pratiques: cas d'utilisation du monde réel

Circulateurs:

Dans les systèmes radar, ils séparent les signaux transmis et reçus (émetteur → Antenne → Récepteur sans interférence) .

Dans les réseaux de communication, ils permettent un flux de signal bidirectionnel sur un seul canal (e . g ., divisant les signaux de liaison montante / liaison descendante) .

Isolateur:

Protégez les amplificateurs RF en bloquant la puissance réfléchie des charges incompatibles (e . g ., antennes avec une impédance variable) .

Stabiliser les oscillateurs en empêchant le tir de fréquence causé par les réflexions de charge .



.
