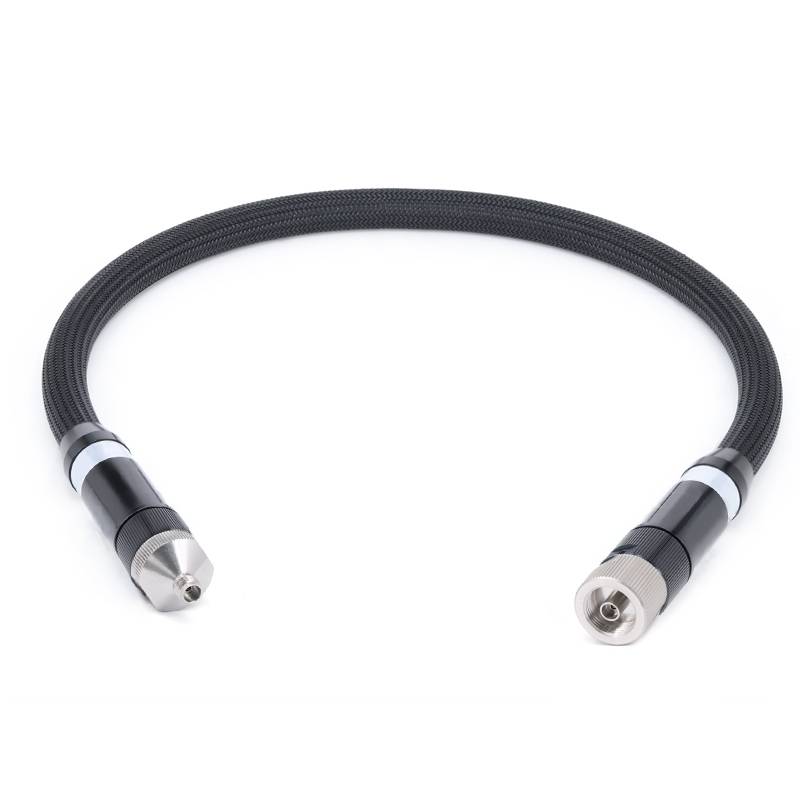

Pourquoi les câbles de test de l'analyseur de réseau vectoriel (VNA) sont souvent coûteux



Le coût élevé des câbles de test de l'analyseur de réseau vectoriel (VNA) découle de leurs exigences de performances strictes, de matériaux spécialisés, de processus de fabrication de précision et de contrôle strict de la qualité, entre autres facteurs . ici est une analyse détaillée des facteurs clés à l'origine de leur coût élevé:

1. Exigences d'index extrêmement élevées

Les câbles de test VNA fonctionnent dans des plages de haute fréquence (généralement de MHz à des centaines de GHz) et doivent maintenir une intégrité de signal extrêmement élevée pour assurer une mesure précise de paramètres tels que les paramètres S, la perte d'insertion, la perte de retour et la stabilité de phase .

Les exigences de performance clés comprennent:

Faible perte d'insertion: Dans les bandes à haute fréquence (e . g .,> 18 ghz), même les pertes résistives ou diélectriques mineures peuvent interférer avec les résultats de mesure . les câbles doivent utiliser les conducteurs à faible résister et les diélectriques à faible pourdition pour minimiser les pertes . et les dielectriques à faible pourhature pour minimiser les pertes . et les diélectriques à faible lancement pour minimiser les pertes .}

Perte de retour élevée (correspondance d'impédance): Les mesures VNA sont extrêmement sensibles aux réflexions du signal . Les câbles doivent maintenir une impédance caractéristique précise (généralement 50Ω) avec une variation minimale entre toute la longueur et la gamme de fréquences . Tout décalage d'impédance introduira les erreurs, de sorte que les tolérances dimensionnelles des conducteurs et des dielectrics doivent atteindre le niveau du micromètre (typiquement ± 0.} 001.

Stabilité de phase: Les déphasages provoqués par le mouvement du câble (tel que la flexion) ou les changements de température doivent être négligeables . Cela nécessite des conceptions spéciales (comme des conducteurs internes enroulés hélicoïdaux) pour stabiliser la phase, augmentant ainsi la complexité .

Interférence électromagnétique (EMI) / interférence radiofréquence (RFI): Pour éviter les interférences externes et les fuites de signal, les câbles utilisent un blindage multicouche (comme la tresse en cuivre + l'aluminium en aluminium + polymère conducteur), ce qui augmente les coûts matériels et de main-d'œuvre .



2. Matériaux spécialisés

Les matériaux utilisés dans les câbles VNA sont soigneusement sélectionnés pour répondre aux exigences de performance et de stabilité à haute fréquence:

Chef d'orchestre: Cuivre en cuivre sans oxygène de haute pureté ou en cuivre plaqué argenté / plaqué or est utilisé pour réduire les pertes d'effet cutanées à des fréquences élevées . Le placage d'or (coûteux mais hautement résistant à la corrosion) est souvent utilisé pour les connecteurs et les conducteurs intérieurs .

Diélectriques: Des diélectriques à faible perte et très stables tels que le PTFE élargi sont requis ..

Revêtement: Des matériaux durables mais flexibles (tels que les fluoropolymères, le polyuréthane ou les tresses en nylon) sont utilisés pour résister à des températures mécaniques (flexion, abrasion) et à des températures extrêmes (-55 Ces matériaux sont beaucoup plus chers que PVC ordinaire .}



3. Fabrication de précision et conception de processus

La conception et la production de câbles VNA nécessitent une précision au niveau micrométrique:

Tolérances dimensionnelles: Les géométries des conducteurs internes, des diélectriques et des boucliers externes doivent être uniformes pour éviter les changements d'impédance ., par exemple, la concentricité des conducteurs intérieurs et extérieurs (pour éviter les réflexions causées par l'excentricité) doit être contrôlée dans la plage de micromètre .

Structures complexes: De nombreux câbles à haute fréquence adoptent des conceptions avancées, telles que 塑形 Structures pour la stabilité de phase et le PTFE de basse densité pour réduire le poids et la perte .

Assemblée manuelle de haute précision: Les composants critiques des câbles ultra-haute fréquence (tels que les connecteurs) peuvent nécessiter une assemblée manuelle et un débogage pour répondre aux spécifications, ce qui augmente les coûts de main-d'œuvre .



4. Connecteurs haute performance

Les connecteurs sont un élément essentiel des câbles VNA, et les connecteurs mal exécutés peuvent être une source majeure d'erreurs de mesure ..

Usinage de précision: Les connecteurs (tels que SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) sont usinés à partir de cuivre en laiton ou de béryllium de haute qualité (qui a des propriétés de type ressort) avec des tolérances contrôlées à ± 0,0001 pouces.

Traitement de placage: Le placage d'or ou de rhodium (5–50 microinches d'épaisseur) assure une faible résistance de contact, une résistance à la corrosion et une performance d'accouplement reproductible (crucial pour l'étalonnage) .

Tests et vérification: Chaque connecteur doit être testé pour le rapport de tension des ondes permanentes (VSWR), la perte d'insertion et la durabilité mécanique (des milliers de cycles d'insertion / extraction), ce qui augmente le temps de production .



5. durabilité environnementale

Les câbles VNA doivent résister à des conditions difficiles dans les tests de laboratoire, d'usine ou de terrain:

Flexibilité et robustesse: Ils doivent résister à la flexion, à la torsion et à l'abrasion répétées sans dégradation des performances . cela nécessite des conceptions de support interne améliorées et un bouchon durable .

Température et résistance aux intempéries: Les matériaux doivent rester stables dans une large gamme de températures, des environnements humides et une exposition à des produits chimiques (tels que les huiles et les solvants) . Par conséquent, des plastiques d'ingénierie coûteux et des élastomères sont utilisés
