Comment sélectionner un amplificateur à faible bruit (LNA)



La sélection d'un amplificateur à faible bruit (LNA) est une étape essentielle dans la conception des systèmes radiofréquences (RF) / micro-ondes, tels que les récepteurs de communication, les radars, les liens satellites ou les capteurs IoT . ont besoin pour amplifier les signaux faibles tout en minimisant le bruit .. est un guide étape par étape pour choisir une LNA, couvrant les paramètres clés, les considérations d'application et les étapes opérationnelles pratiques .

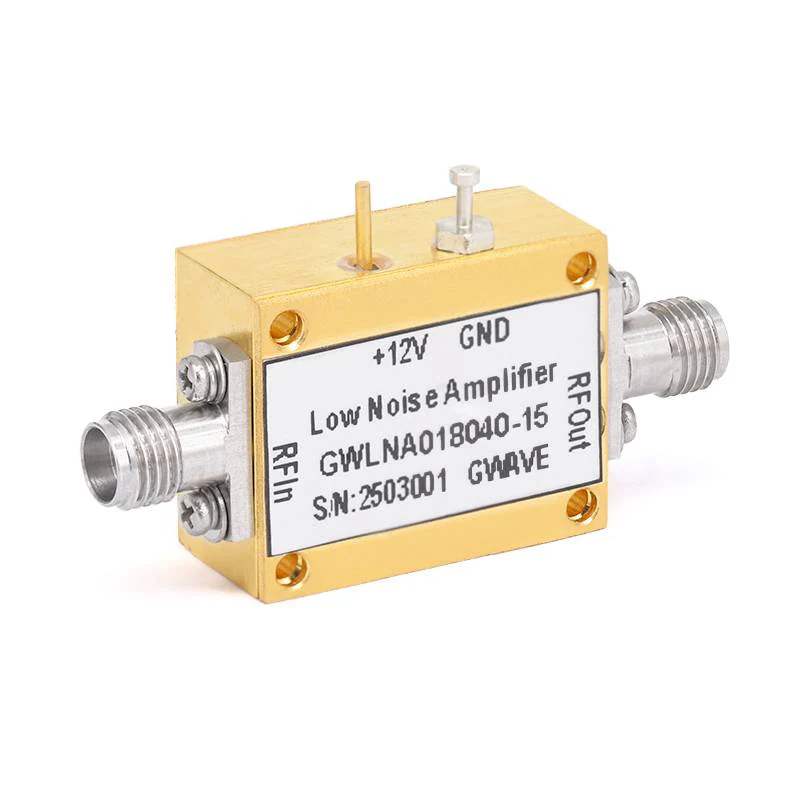

1. Principes principaux de LNA

Le LNN est le premier composant actif de la chaîne du récepteur, responsable de l'amplification des signaux d'entrée faibles (tels que ceux d'une antenne) tout en introduisant la moindre quantité de bruit ., ses performances affectent directement la sensibilité globale du système . Choisir une LNA inappropriée pour détecter le petit rapport signal (SNR) et limiter la capacité du récepteur pour détecter petite signaux .



2. Indicateurs de paramètres clés

a) Figure de bruit (NF): Mesure dans quelle mesure une LNA introduit le bruit dans un signal, l'unité étant décibels (db) . La formule de calcul est le rapport du rapport signal / bruit d'entrée du rapport signal / bruit de sortie . Il s'agit du paramètre le plus critique d'une LNA . Récepteurs (comme la communication par satellite et l'équipement de radio astronomie) .



b) Gagner: Definition: The ratio of output power to input power, in dB. It amplifies weak signals to a level usable by subsequent stages (such as mixers and ADCs). Sufficient gain ensures that the signal strength is enough to overcome the noise of downstream components. However, excessively high gain may cause saturation of subsequent étapes .



c) Gamme de fréquences: L'intervalle de fréquence dans lequel le LNA fonctionne dans les performances spécifiées (Figure de bruit, gain, linéarité) . Le LNA doit couvrir la bande de fréquence de fonctionnement du système .



d) Linéarité: Mesure la capacité de résister à la distorsion d'intermodulation (IMD) causée par de forts signaux d'interférence ., plus le IP3 (en DBM) est élevé, meilleur est la linéarité .



Point de compression 1DB (P1DB): La puissance d'entrée lorsque le gain LNA baisse de 1 dB, reflétant la capacité du LNA à traiter les grands signaux sans distorsion . Il est crucial dans les environnements avec une forte interférence (comme les environnements RF urbains) . La faible linéarité peut entraîner une distorsion intermodulation, qui masque les signaux cibles faibles {5}



e) Consommation d'énergie: La puissance CC requise pour que le LNA fonctionne (en MW ou W), généralement exprimée par la tension d'alimentation (VCC) et le courant (ICC) . Il est crucial pour les appareils alimentés par batterie (tels que les capteurs IoT et les appareils portables) . un équilibre doit être frappé entre les performances et les exigences de consommation d'énergie pour éviter d'être trop grande ou trop petite ou trop petite.



3. erreurs courantes à éviter lors de la sélection d'un LNA

Ignorer la correspondance de l'impédance: une mauvaise correspondance peut compenser les avantages d'une figure de bruit bas - s'assurer que le LNA est conçu pour 50 Ω, ou ajouter un réseau de correspondance externe .

Négliger la linéarité dans de forts environnements d'interférence: une LNA avec une figure de bruit faible mais une mauvaise IP3 échouera sous une forte interférence .

Prioriser le gain sur le bruit: un gain élevé, s'il n'est pas adapté à un faible bruit, amplifiera le bruit introduit par le LNA lui-même, qui est un gaspillage de puissance .



En évaluant ces paramètres à travers le système et en les alignant avec les exigences du système, vous pouvez sélectionner un LNA optimal en termes de sensibilité, de fiabilité et de coût .
