Les différences entre l'utilisation d'une diode à broches pour contrôler la tension et l'utilisation d'une interface D-SUB 9- pour contrôler un commutateur mécanique RF

Les différences entre l'utilisation d'une diode de broche pour le contrôle de tension et l'utilisation d'une interface D-SUB 9- pour contrôler un commutateur mécanique RF se reflètent dans plusieurs aspects, y compris les principes de travail, les indicateurs de performance et les applications pratiques . Voici une analyse détaillée:



1. Principes de travail

Contrôle de la diode épingle:
Une diode à broches est un dispositif semi-conducteur avec une structure de broches . Il module la transmission des signaux RF en modifiant la conductivité de la couche intrinsèque (i) à travers une tension de biais CC .

Biais vers l'avant: Réduit la résistance de la couche I, permettant aux signaux RF de passer avec une perte minimale .

Biais inversé: Étend la région de déplétion, bloquant les signaux RF .
Ce commutateur électronique est un dispositif à semi-conducteurs, atteignant les vitesses de commutation des nanosecondes aux microsecondes en fonction des niveaux de tension .

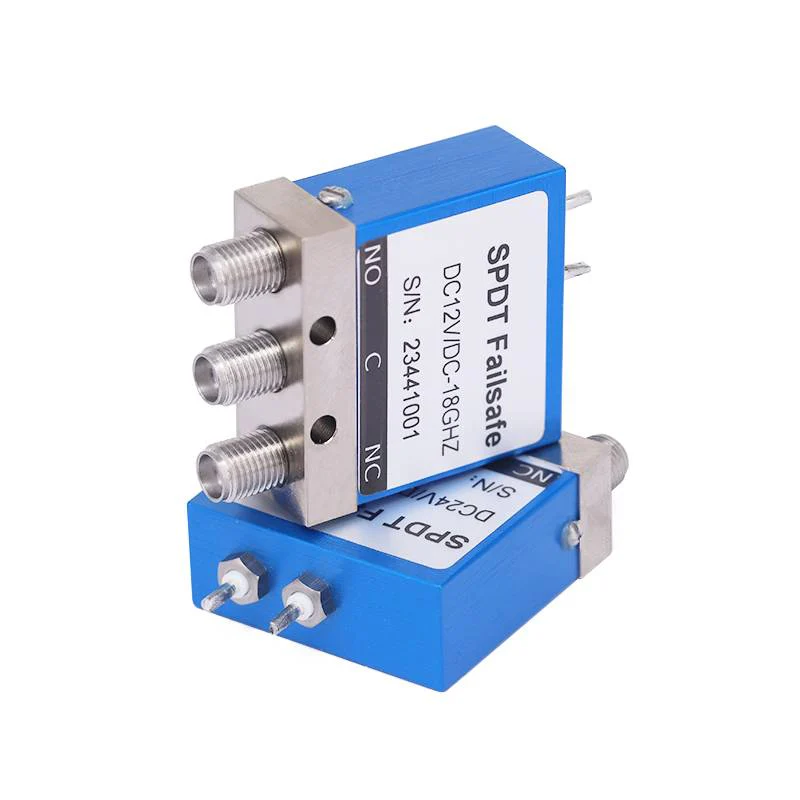

D-sub 9- Pin + commutateur mécanique:
L'interface D-SUB 9- (telle que le connecteur DE -9) transmet généralement les signaux de contrôle numérique (E . G ., la logique TTL) pour entraîner le commutateur mécanique RF . Les commutateurs de l'interrupteur RF Paths par le disque physique Circuit (comme un relais ou un transistor) pour convertir les signaux logiques de faible puissance en mouvement mécanique .



2. Indicateurs de performance

Vitesse de commutation
Les diodes de broches ont une vitesse de commutation des nanosecondes en microsecondes, adaptée aux applications à haute fréquence telles que la 5G et le radar;
En raison du mouvement physique, les commutateurs mécaniques fonctionnent à une vitesse de millisecondes et ne conviennent pas à la commutation rapide du signal .

Perte d'insertion et isolement

Diodes d'épingle: La perte d'insertion est généralement 0 . 5–2 dB dans l'état, selon la fréquence et le biais . L'isolement est de 20 à 60 dB en biais inverse mais diminue à des fréquences élevées . La non-linéarité des diodes de broche peut générer des harmoniques, nécessitant une conception minutieuse.

D-SUB 9- Pin + commutateurs mécaniques: La perte d'insertion est extrêmement faible (0 . 1–1 . 5 dB) sur une large bande de fréquence . L'isolement est excellent (60–100 dB), qui est crucial pour les récepteurs de haute puissance ou sensibles. Il n'y a pas de distorsion harmonique due au fonctionnement purement mécanique.



3. Capacité de manutention d'énergie

Les diodes à broches peuvent gérer jusqu'à des kilowatts de puissance dans les applications pulsées (comme le radar) avec une bonne gestion thermique, mais leur puissance d'onde continue (CW) est limitée par auto-chauffage .
Les commutateurs mécaniques fonctionnent bien dans des scénarios à ondes continues haute puissance (telles que les émetteurs de diffusion) avec une puissance nominale jusqu'à des dizaines de kilowatts .



4. Fiabilité et durée de vie

Diodes d'épingle:
Ils n'ont pas de pièces mobiles, peuvent atteindre plus de 10 ^ 9 opérations et ont une forte résistance aux vibrations .
Ils sont sensibles au stress thermique, et leur durée de vie dépend du cycle de service et des conditions de refroidissement .

Commutateurs mécaniques:
Leur durée de vie est limitée (10 ^ 5–10 ^ 6 opérations) en raison de l'usure de contact .
Ils sont sensibles aux chocs et vibrations physiques, ce qui réduit leur fiabilité dans des environnements difficiles .
