Quelles sont les différences entre les câbles semi-rigides et semi-flexibles?



Comparaison entre les câbles semi-rigides et semi-flexibles

Les câbles semi-rigides et semi-flexibles sont largement utilisés dans les scénarios de communication haute et basse fréquence, mais ils diffèrent considérablement par la structure, la flexibilité, les performances et les scénarios d'application . ci-dessous est une comparaison détaillée:



1. Design structurel

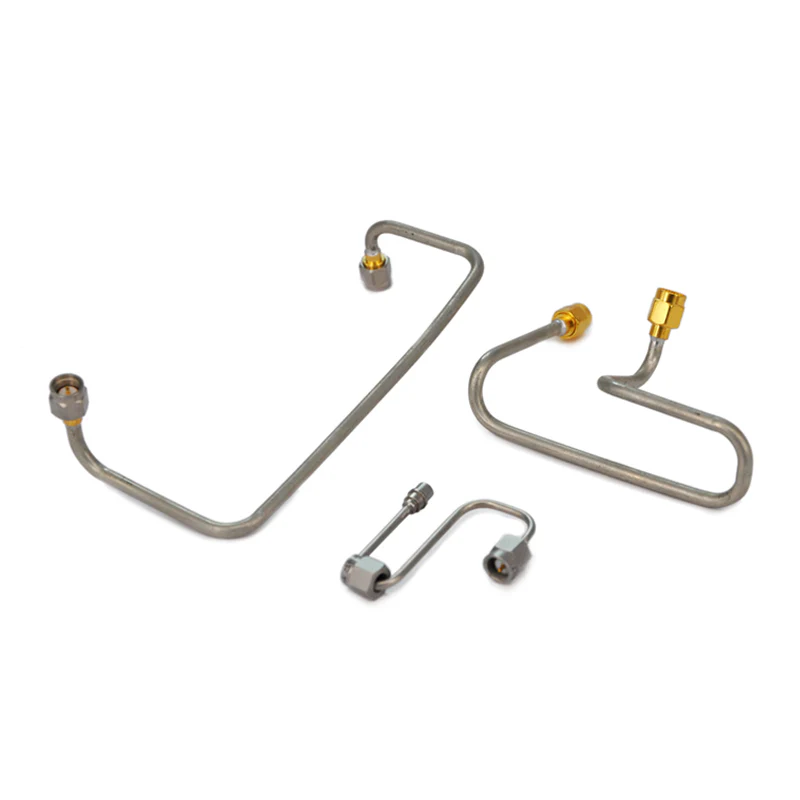

Câbles semi-rigides
Le conducteur extérieur est fait d'un matériau solide et non bendable (généralement du cuivre) avec un diamètre fixe; Le conducteur intérieur est soutenu de manière centralisée par un matériau diélectrique (e . g ., ptfe) .
Une fois formé, il maintient une forme fixe et ne peut pas être facilement plié ou remodelé sans outils spécialisés .

Câbles semi-flexibles
Le conducteur extérieur présente une structure tressée, avec toute la couche tressée en conserve, ce qui le rend plus déformable que le conducteur extérieur solide des câbles semi-rigides . Le conducteur interne est également pris en charge par un matériau diélectrique, mais la structure tressée permet de flexion et de mise en forme répétés en outils ou simples.



2. Comparaison de flexibilité

Câbles semi-rigides
Ils ont une rigidité élevée, conservant leur forme après la formation et présentant une forte résistance à la flexion . Forcer la flexion sans outils professionnels peut endommager le conducteur extérieur, conduisant à la dégradation des performances .

Câbles semi-flexibles
Ils offrent une flexibilité modérée, permettant à la flexion répétée, à l'enroulement ou à un routage autour d'obstacles sans dommages permanents . leur flexibilité se situe entre les câbles rigides et entièrement flexibles .



3. Paramètres de performance électrique

Paramètre	Câbles semi-rigides	Câbles semi-flexibles
Stabilité d'impédance	Excellent - La géométrie fixe assure une impédance cohérente sur toutes les fréquences .	Les conducteurs externes bien semi-rigides - tressés peuvent provoquer de légères fluctuations d'impédance à des fréquences extrêmement élevées .
Perte	Faible perte d'insertion, en particulier dans les bandes micro-ondes (jusqu'à 100+} ghz), en raison de la surface lisse du conducteur extérieur solide .	Perte d'insertion plus élevée que semi-rigide, en particulier aux hautes fréquences, en raison de minuscules lacunes et des irrégularités de surface dans le conducteur extérieur tressé .
L'efficacité du blindage	Excellent (généralement> 100 dB) . Le conducteur extérieur solide bloque efficacement EMI et RFI .	Bon (généralement 80 dB) mais inférieur à celui des lacunes semi-rigides . dans le conducteur tressé peut provoquer une fuite EMI mineure .
Capacité de manutention de l'énergie	Les conducteurs plus élevés ont une dissipation de chaleur efficace, adaptée aux scénarios de haute puissance .	Inférieur - mauvaise conductivité thermique des conducteurs tressés limite la capacité de puissance .



4. Scénarios d'application

Câbles semi-rigides
Convient aux scénarios à haute fréquence et de haute précision nécessitant une stabilité stricte et une faible perte, telles que:

Systèmes aérospatiaux et de défense (radar, communication par satellite);

Équipement de test micro-ondes (analyseurs de réseau vectoriel, générateurs de signaux);

Dispositifs médicaux (machines IRM, systèmes de thérapie micro-ondes);

Installations permanentes avec des longueurs fixes (e . g ., mangeoires d'antenne de la station de base) .

Câbles semi-flexibles
Convient aux scénarios nécessitant une flexibilité modérée avec de bonnes performances, telles que:

Configuration de test portable (e . g ., connexions entre les instruments et les DUT);

Systèmes RF intérieurs (routeurs WiFi, boosters de signaux cellulaires);

Scénarios nécessitant une reconfiguration occasionnelle (e . g ., développement de prototypes de laboratoire);

Connexions internes dans les matrices de commutation RF .

Résumé

Les câbles semi-rigides excellent dans des scénarios à haute performance et à instances fixes, offrant une stabilité supérieure et une faible perte . des câbles semi-flexibles, en revanche, sont plus avantageux dans les scénarios nécessitant une flexibilité modérée avec de bonnes performances, des fonctionnalités d'équilibrage et une convivialité .



Notes supplémentaires: Différences de coût et de maintenance

Câbles semi-rigides:
Des coûts de fabrication plus élevés en raison du conducteur extérieur en cuivre solide et la nécessité d'outils spécialisés pour la formation . et la maintenance sont plus complexes (nécessitant des opérateurs professionnels) . cependant, leurs performances stables, la résistance au vieillissement et l'usure résultent des coûts à long terme, ce qui les rend adaptés à des scénarios avec des exigences de fiabilité strictes .}

Câbles semi-flexibles:
Coûts inférieurs dus aux processus de production plus simples pour les conducteurs externes tressés et pas besoin d'outils de formation spécialisés . en outre, leur courbabilité manuelle réduit les coûts de maintenance et de reconfiguration, ce qui les rend idéales pour des scénarios nécessitant des ajustements fréquents ou des contraintes budgétaires .



Extension: brève comparaison avec des câbles entièrement flexibles

Pour mieux comprendre le positionnement "semi-flexible", une brève comparaison avec des câbles entièrement flexibles est utile:
Fully flexible cables have outer conductors typically braided from fine copper strands (with little or no tinning), offering extreme flexibility for bending or even knotting. However, their electrical performance (e.g., impedance stability, shielding effectiveness) is lower than semi-flexible cables, suiting short-distance, low-frequency applications Avec des besoins à haute flexibilité (e . g ., fils casque, connexions internes dans de petits appareils) .
Les câbles semi-flexibles établissent un équilibre entre la flexibilité et les performances, comblant l'écart entre les câbles semi-rigides (hautes performances mais non réglables) et entièrement flexibles (flexibilité élevée mais plus faibles) Cables .
