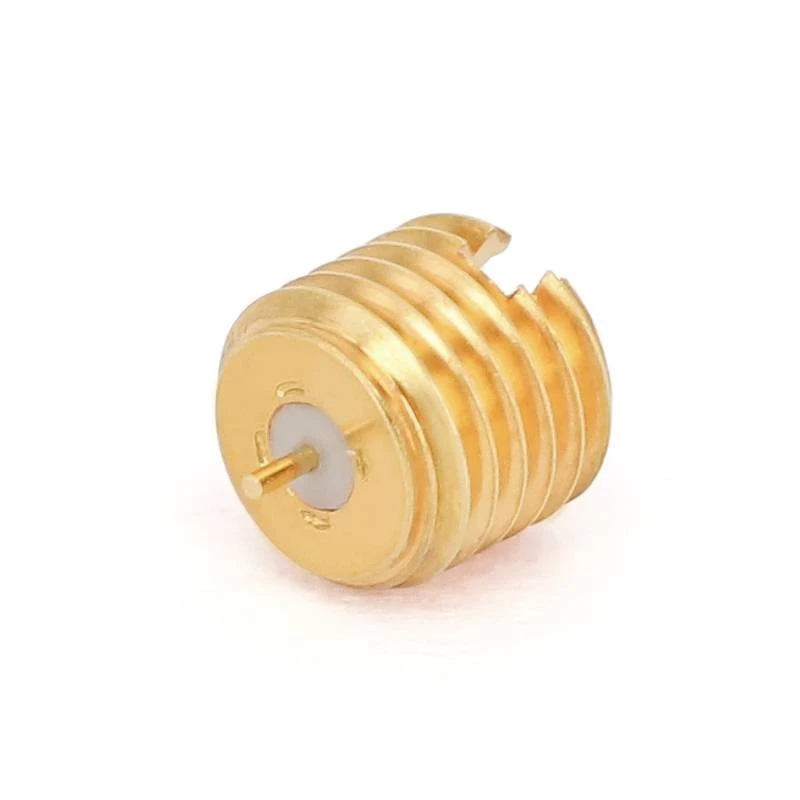

Pcb connectors 3
Pcb connectors 4
Pcb connectors 5

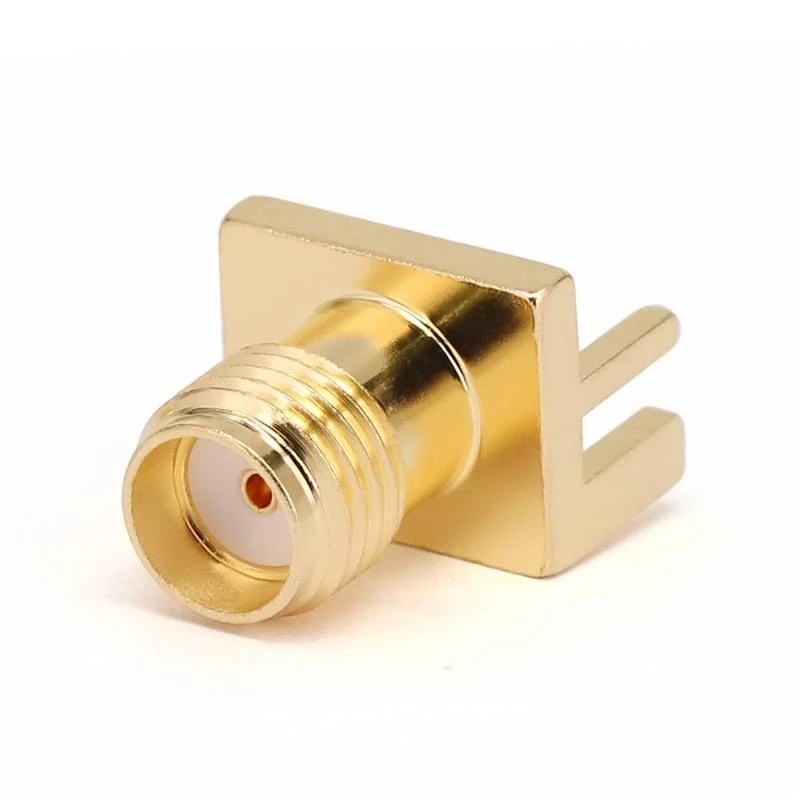

Pcb connectors 6

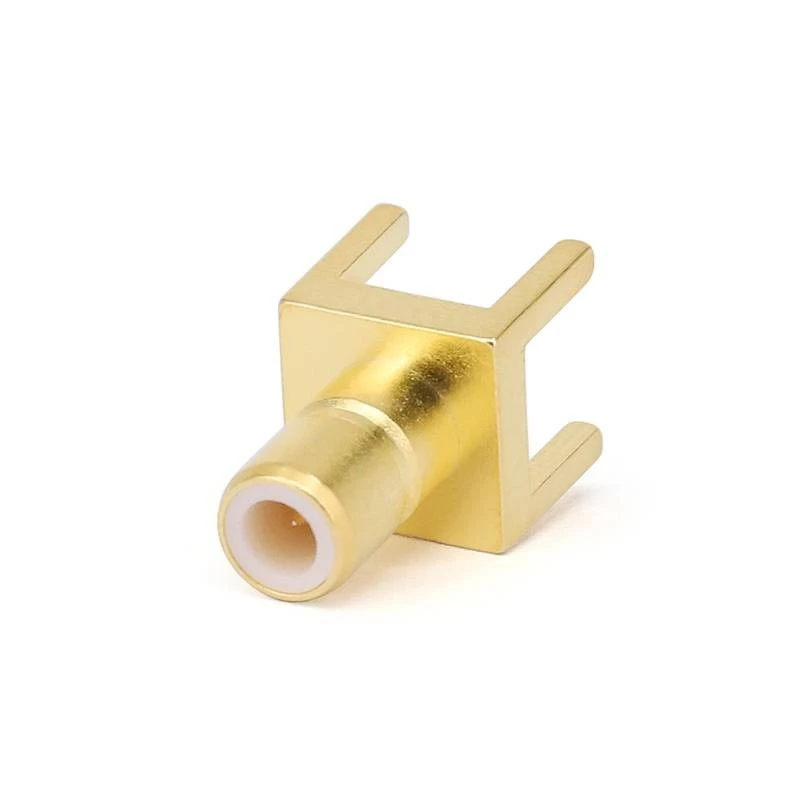

Pcb connectors 7
Pcb connectors 8

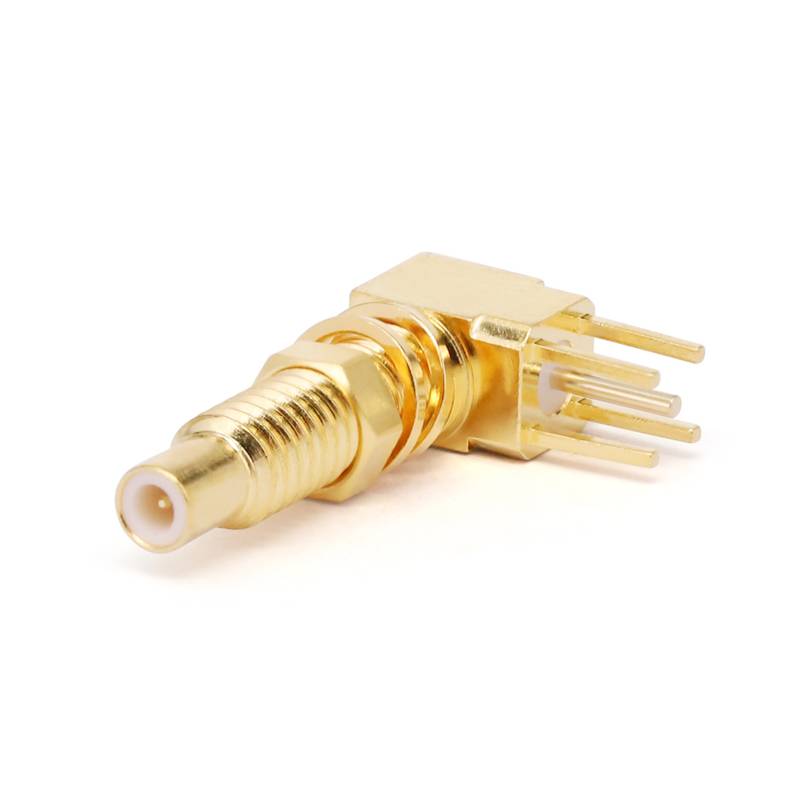

Connecteurs PCB

Les connecteurs RF PCB, qui sont l'abréviation des "connecteurs de carte de circuit imprimés par radiofréquence", sont des composants électriques professionnels .. scénarios .

Envoyez demande

Description

Introduction du produit

Les connecteurs RF PCB, qui sont l'abréviation des "connecteurs de carte de circuit imprimés par radiofréquence", sont des composants électriques professionnels .. scénarios .

Les connecteurs de PCB RF sont généralement conçus avec des impédances caractéristiques de 50 ou 75 ohms . Cette correspondance précise d'impédance est de la plus haute importance car elle s'aligne sur l'impédance peut entraîner des réflexions de signal sévères, ce qui résulte de pertes de signal et de pertes dégradées . - Signaux de fréquence . Certains modèles sont capables de fonctionner à des fréquences jusqu'à 110 GHz ou même plus ..

Style corporel produit

FlexIRF a une grande variété de types de ports pour les connecteurs PCB . Celles couramment utilisées incluent SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP et SSMP . Nous pouvons sélectionner le connecteur approprié basé sur les scénarios de fréquence et d'installation opérationnels.

Ils sont disponibles dans différents styles de montage, y compris le montage de trous, le montage en surface et le montage des bords ., ce qui permet une intégration facile dans des connecteurs de PCB différentes . par exemple, car ils peuvent être soumis directement à la surface PCB {4} où l'espace est limité, car

Application de produit

Les connecteurs RF PCB sont largement utilisés dans les stations de base mobile, où elles garantissent la transmission efcieuse de signaux de fréquence élevée entre l'antenne et les machines de surveillance des patients en IRM ({1}}}, tels que les connecteurs IRM (imagerie magnétique pour transmettre des signaux de fréquence élevé Les connecteurs PCB sont utilisés dans des applications telles que les systèmes de radar automobile pour des fonctions telles que le régulateur de vitesse adaptatif .

FAQ des achats

Quelle voie d'expédition pouvez-vous fournir?

Nous pouvons fournir l'expédition par mer, par air et par》.

Quel est votre service après-vente?

Notre période de garantie de qualité est d'un an . Tout problème de qualité sera résolu aux satisfactions du client .

Données de spécification du produit

Configuration
Type de connecteur	SMA / 2,92 mm / 2,4 mm / 1,85 mm / gpo
Impédance du connecteur	50 ohms
Polarité du connecteur	Standard
Méthode de montage du connecteur	Bride droite / 2 trous / bride de 4 trous
Méthode d'attachement	Contact
Informations sur le matériel
Contact central	Cube en or plaqué
Contact extérieur	En laiton plaqué
Corps	Acier en laiton en or et en acier inoxydable
Diélectrique	PEI / PTFE
Données environnementales
Plage de température	-55 degré à +165 degré
2011/65 / UE (ROHS)	Conforme

Type de produit

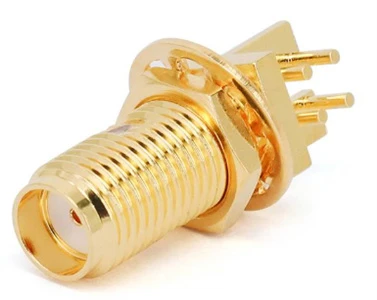

Connecteurs SMA PCB

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal

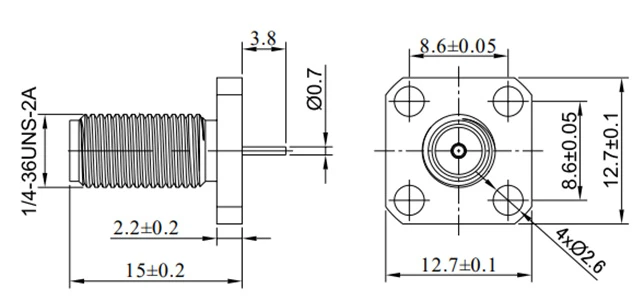

FR 2- SMA-KFD 216-4	Dc - 26.5 ghz	1.20	Fixation de vis	Acier inoxydable	Signal de surface

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal

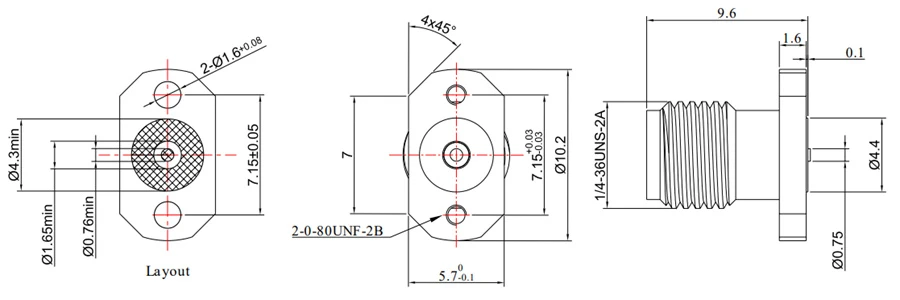

Fr 2- SMA-KFD216	Dc - 26.5 ghz	1.20	Fixation de vis	Acier inoxydable	Signaux moyens et inférieurs

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal

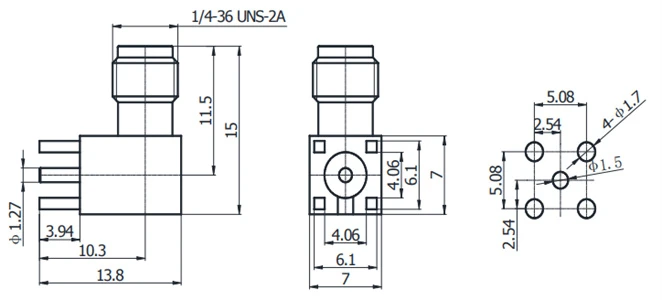

Fr 2- SMA-KHD 104-1	Dc - 12.4 ghz	1.20	Soudure de cartouche	En laiton plaqué	N / A

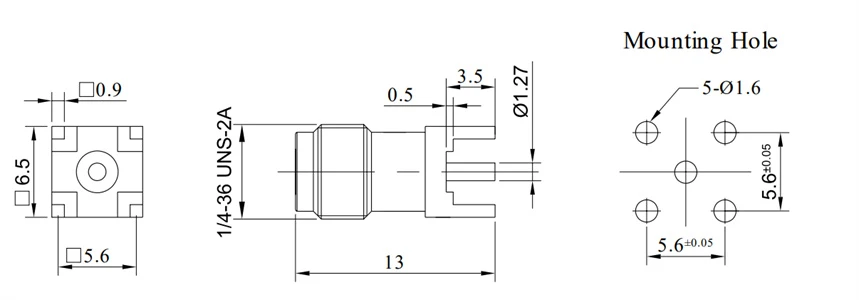

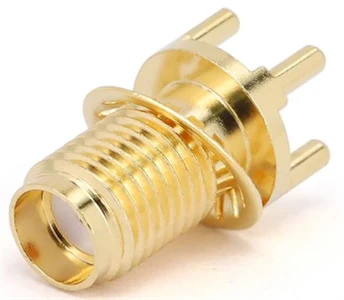

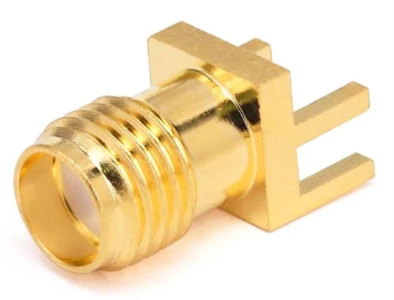

Connecteurs SMA PCB

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
FR 2- SMA-KHD100	Dc - 18 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SMA-KWHD	Dc - 6 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

Connecteurs SMA PCB

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SMA-KWHD10	Dc - 6 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SMA-KWHD17	Dc - 6 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SMA-KWHD11	Dc - 6 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

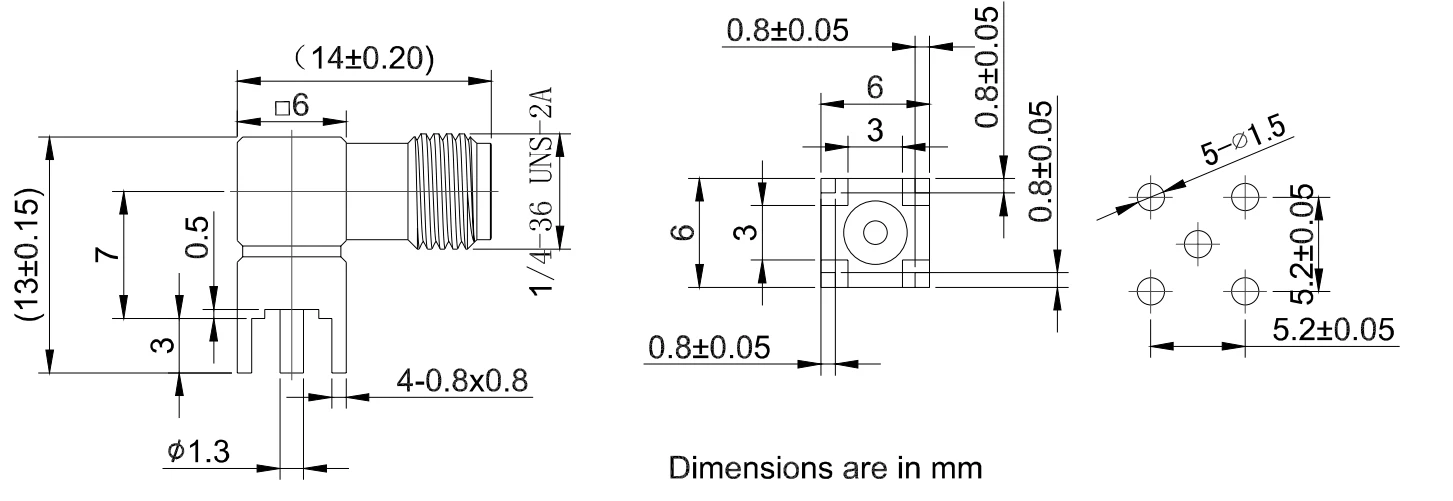

Connecteurs SMA PCB

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal

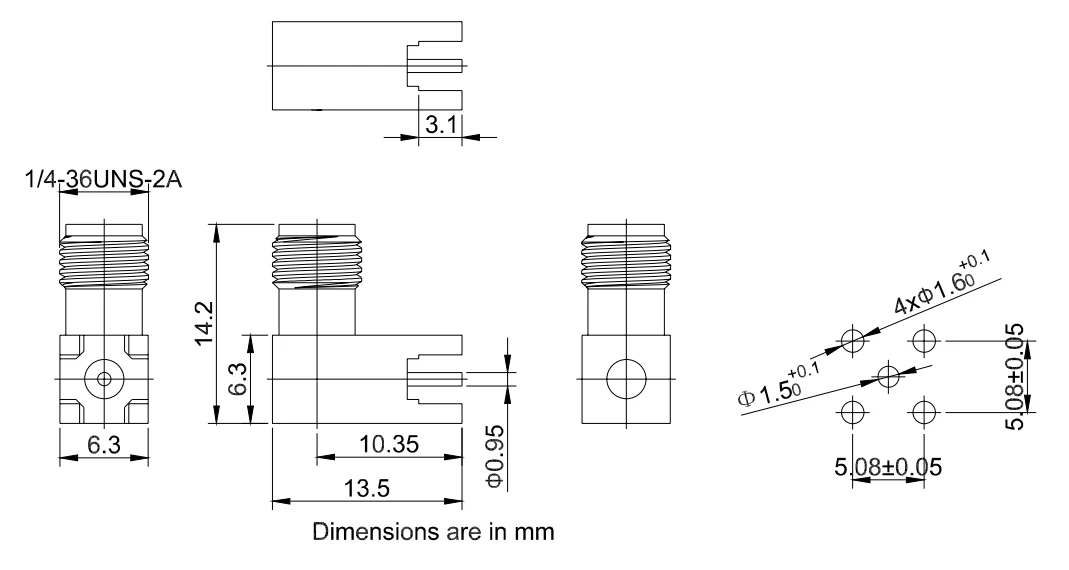

FR 2- SMA-KHD201A	Dc - 6 ghz	1.25	Soudure de cartouche horizontale	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SMA-KWHD17	Dc - 6 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- sma-kyfd0101	Dc - 6 ghz	1.25	Fixation de vis	En laiton plaqué	N / A

Connecteurs SMA PCB

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SMA-KYHD321	Dc - 26.5 ghz	1.30	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SMA-KHD	Dc - 6 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

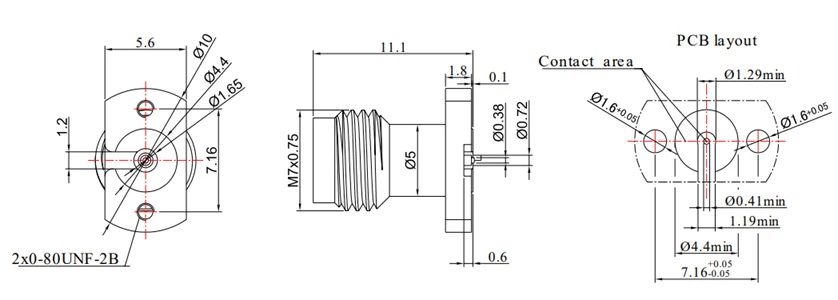

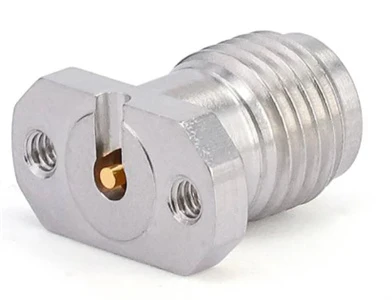

Connecteurs de PCB de 2,92 mm

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
FR 2-2.92- KFD216	Dc - 40 ghz	1.25	Fixation de vis	Acier inoxydable	Signal de surface

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2-2.92- kfd 216-1	Dc - 40 ghz	1.25	Fixation de vis	Acier inoxydable	Signaux moyens et inférieurs

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2-2.92- Khd100	Dc - 40 ghz	1.25	Soudure de cartouche	En laiton plaqué	N / A

Connecteurs de PCB de 3,5 mm

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
FR 2-3.5- KFD216	Dc - 26.5 ghz	1.25	Fixation de vis	Acier inoxydable	Signal de surface

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2-3.5- kfd 216-1	Dc - 26.5 ghz	1.25	Fixation de vis	Acier inoxydable	Signaux moyens et inférieurs

Connecteurs de PCB de 2,4 mm

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
FR 2-2.4- KFD216	Dc - 50 hz	1.25	Fixation de vis	Acier inoxydable	Signal de surface

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.25	Fixation de vis	Acier inoxydable	Signaux moyens et inférieurs

Connecteurs de PCB de 1,85 mm

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
FR 2-1.85- KFD216	Dc - 67 hz	1.30	Fixation de vis	Acier inoxydable	Signal de surface

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2-2.4- kfd 216-1	Dc - 50 hz	1.30	Fixation de vis	Acier inoxydable	Signaux moyens et inférieurs

Connecteurs de PCB GPO (SMP)

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
FR 2- gpo-jfd216	Dc - 40 ghz	1.50	Fixation de vis	Acier inoxydable	Signal de surface

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- gpo-jfd 216-1	Dc - 40 ghz	1.50	Fixation de vis	Acier inoxydable	Signaux moyens et inférieurs

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- gpo-khd	Dc - 18 hz	1.25	Soudure de cartouche	En laiton plaqué	N / A

Connecteurs de PCB GPO (SMP)

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gpo-jhd15	Dc - 40 ghz	1.50	Soudure de cartouche	En laiton plaqué	Détente limitée

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gpo-jfd 246- f	Dc - 26.5 ghz	1.45	Fixation de vis	En laiton plaqué	Détente complète

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gpo-jhd 23- f	Dc - 26.5 ghz	1.45	Cartouche et soudure de surface	En laiton plaqué	Détente complète

Connecteurs de PCB GPO (SMP)

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gpo-jhd 23- l	Dc - 26.5 ghz	1.45	Cartouche et soudure de surface	En laiton plaqué	Détente limitée

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gpo-jhd 23- s	Dc - 26.5 ghz	1.45	Cartouche et soudure de surface	En laiton plaqué	Lisse

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gpo-jhd 2- s	Dc - 26.5 ghz	1.45	Soudure de cartouche	En laiton plaqué	Lisse

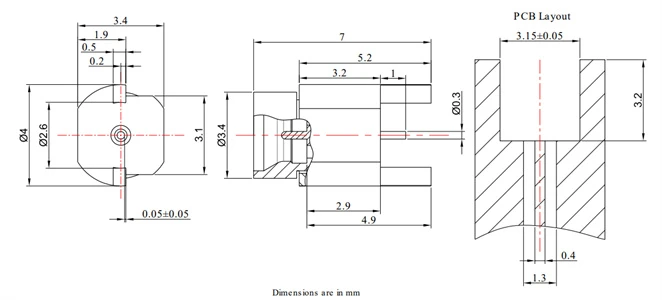

Connecteurs PCB GPPO (mini-SMP)

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gppo-jhd 1- s	Dc - 65 ghz	1.57@40G	Soudure de surface	En laiton plaqué	Lisse

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gppo-jhd1	Dc - 65 ghz	1.57@40G	Soudure de surface	En laiton plaqué	Détente complète

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gppo-jhd20r	Dc - 40 ghz	1.25	Soudeur de surface horizontale	En laiton plaqué	Lisse

Connecteurs PCB GPPO (mini-SMP) et G3PO (SMPS)

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- gppo-jhd-s	Dc - 40 ghz	1.50	Soudure de cartouche	En laiton plaqué	Lisse

Sku	Fréquence	Vswr	Installation	Matériel	Type d'interface
Fr 2- g3po-jhd 10-1	Dc - 100 ghz	1.70	Soudeur de surface horizontale	En laiton plaqué	Lisse

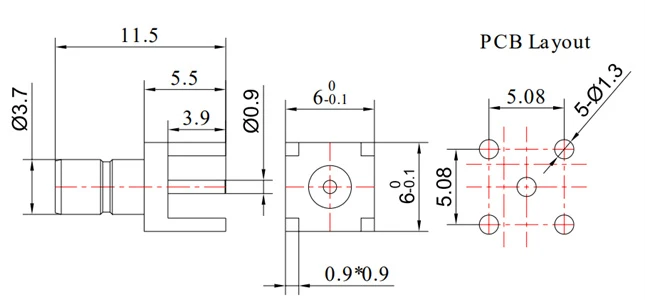

Connecteurs PCB SSMC

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- SSMC-JWHD1	Dc - 6 ghz	1.35	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- ssmc-jywhd5	Dc - 6 ghz	1.35	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- ssmc-jhd2	Dc - 6 ghz	1.35	Soudure de cartouche	En laiton plaqué	Lisse

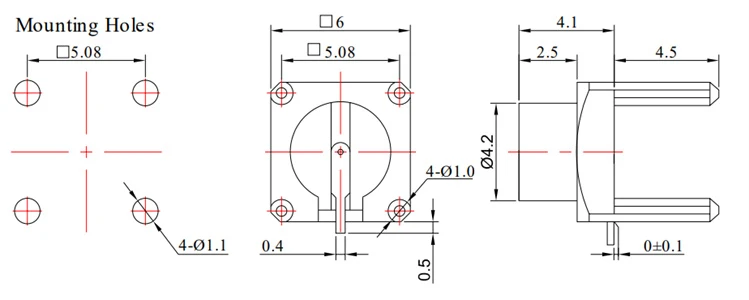

Connecteurs PCB MMCX et MCX

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- mcx-khd101e	Dc - 6 ghz	1.30	Soudure de cartouche	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- mcx-kyd1e	Dc - 6 ghz	1.20	Support de cloison	En laiton plaqué	N / A

Sku	Fréquence	Vswr	Installation	Matériel	Mode signal
Fr 2- mmcx-khd1e	Dc - 6 ghz	1.20	Soudure de cartouche	En laiton plaqué	N / A
