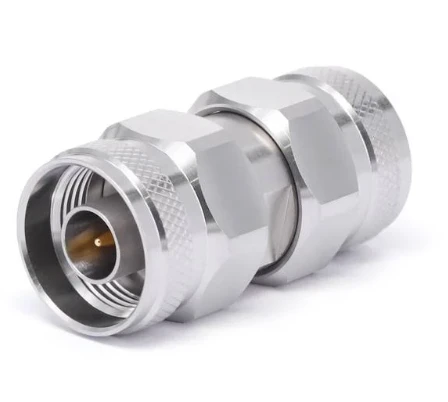

Adaptateur N

L'adaptateur RF de précision N - Type est un composant crucial dans les systèmes de fréquence radio - . L'interface N - type qu'il utilise est un connecteur coaxial fileté connu pour sa structure mécanique robuste et de bonnes performances électriques, permettant une transmission de signal fiable sur une large plage de fréquences largement .

Envoyez demande

Description

Introduction du produit

La fréquence de fonctionnement maximale de l'adaptateur N précis peut atteindre jusqu'à 18 GHz . cependant, ce qui le différencie des autres adaptateurs RF, c'est que l'adaptateur Nci peut résister à des ports de fonctionnement relativement élevés .

Style corporel produit

N femelle à SMA femelle avec une bride de trou 4- ou un support abulkhead est souvent utilisée pour la connexion sur le panneau d'instruments et de compteurs .. revêtement . Les matériaux de haute qualité garantissent que l'adaptateur a une bonne durée de vie .

FAQ des achats

1. Avez-vous le service de test et d'audit?

Oui, nous pouvons aider à obtenir le rapport de test désigné pour le produit et le rapport d'audit d'usine désigné .

2. Quel est votre service après-vente?

Notre période de garantie de qualité est d'un an . Tout problème de qualité sera résolu aux satisfactions du client .

Données de spécification du produit

Configuration
Connecteur 1 Type	N
Connecteur 1 Impédance	50 ohms
Connecteur 1 Polarité	Standard
Connecteur 2 Type	N / SMA / 3,5 mm / 2,92 mm
Connecteur 2 Impédance	50 ohms
Connecteur 2 Polarité	Standard
Méthode de montage du connecteur	Aucun
Style de carrosserie adaptateur	Bride droite / 4 trous / support de cloison / angle droit
Informations sur le matériel
Contact central	Cube en or plaqué
Contact extérieur	Acier inoxydable
Corps	Acier inoxydable
Diélectrique	ÎPÉ
Données environnementales
Plage de température	-55 degré à +165 degré
2011/65 / UE (ROHS)	Conforme

Type de produit

Adaptateur N RF
Sku	Dessin	Fréquence	Vswr	Type de description

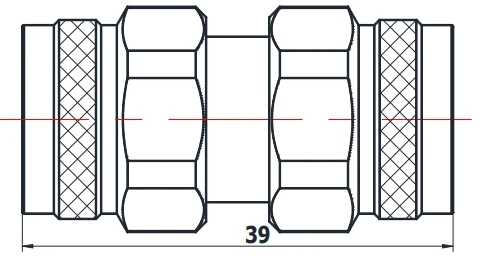

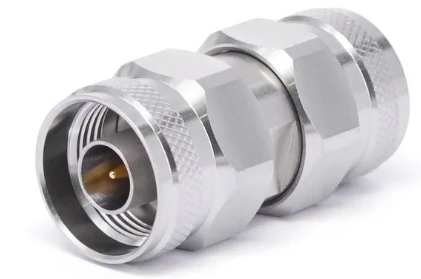

Fr 1- n-jjs		Dc -18 ghz	1.15	N mâle à n mâle
Fr 1- n-kks		Dc -18 ghz	1.15	N femelle à n femelle

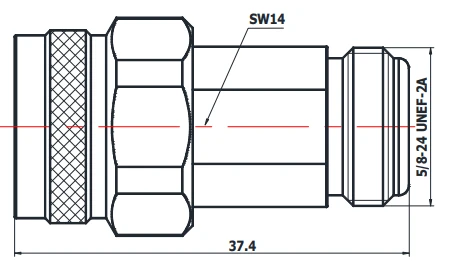

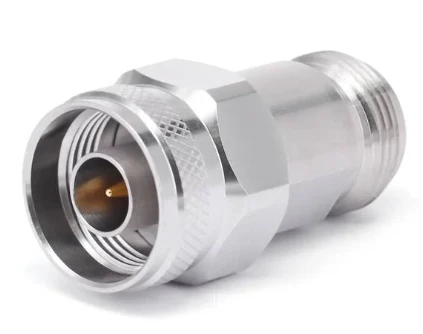

Fr 1- n-jks		Dc -18 ghz	1.15	N mâle à n femelle

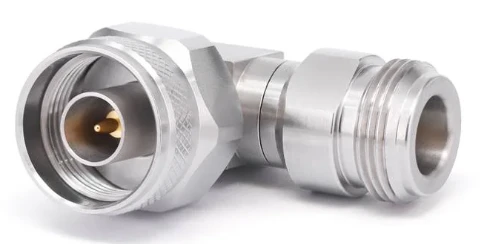

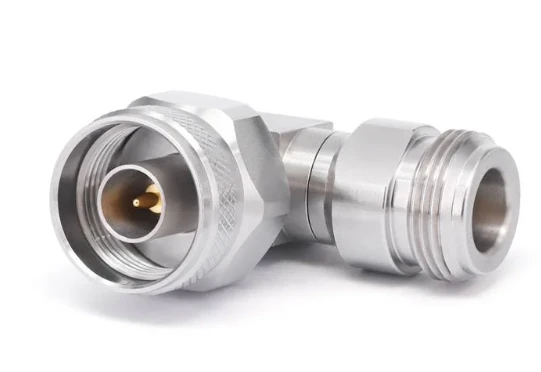

Fr 1- n-jwks		Dc -18 ghz	1.15	N mâle à n femelle avec un angle droit

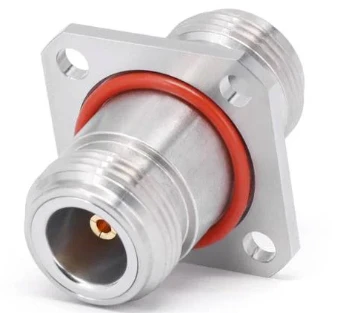

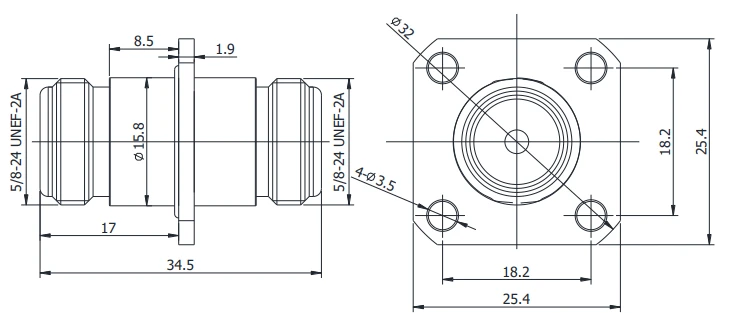

Fr 1- n-kfks		Dc -18 ghz	1.15	N femelle à n femelle avec une bride de 4 trous

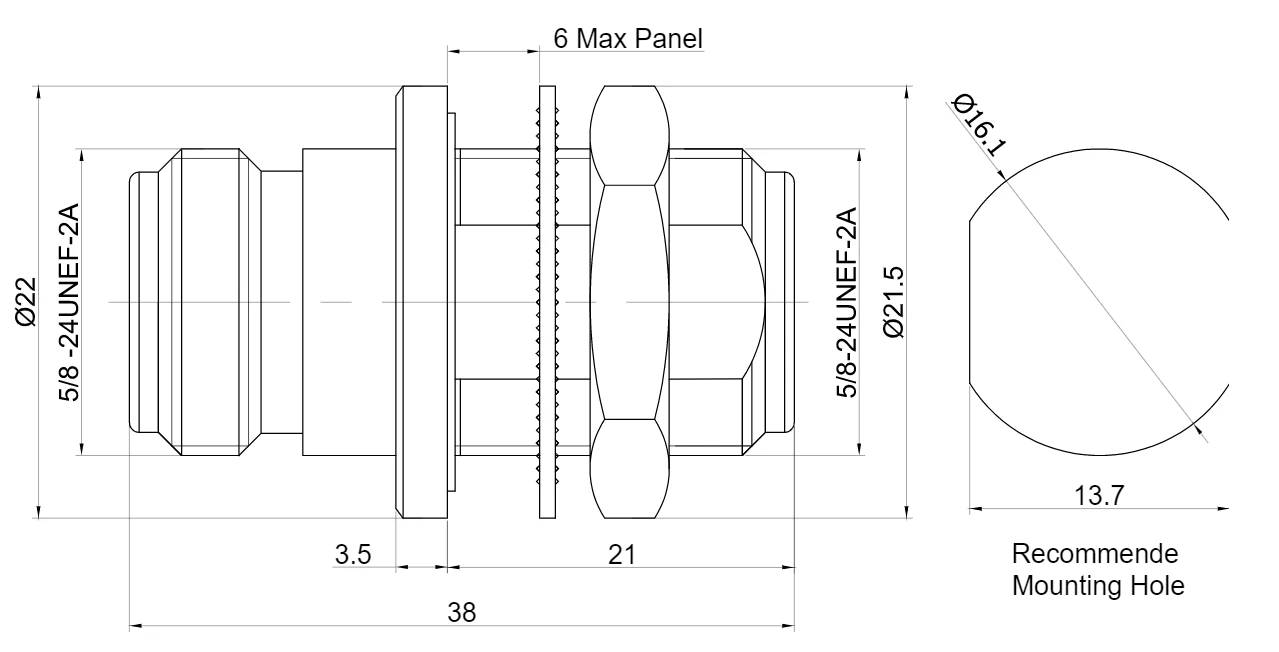

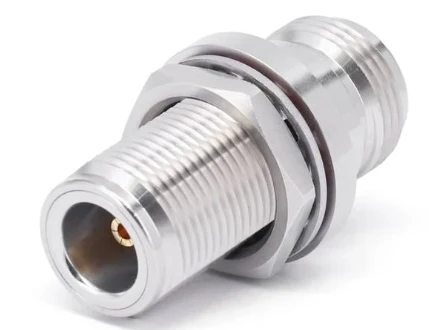

Fr 1- n / sma-kyks		Dc -18 ghz	1.15	N femelle à n femelle avec support de cloison
Fr 1- n-kyks -1		Dc -18 ghz	1.15	N femelle à n femelle avec support de cloison
N adaptateur SMA RF
Sku	Dessin	Fréquence	Vswr	Type de description

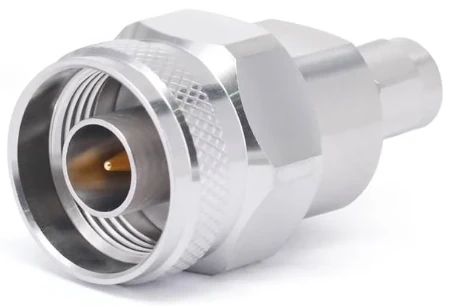

Fr 1- n / sma-jjs		Dc -18 ghz	1.15	N mâle à sma mâle

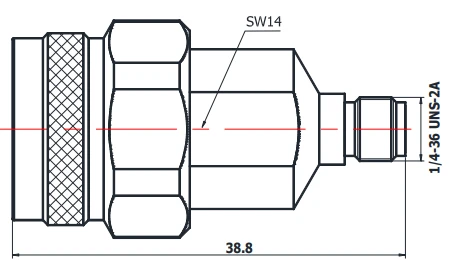

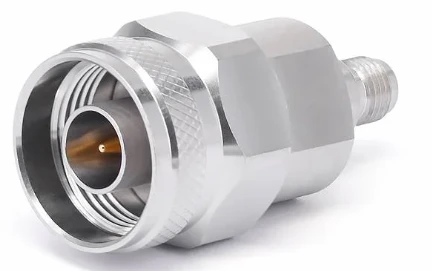

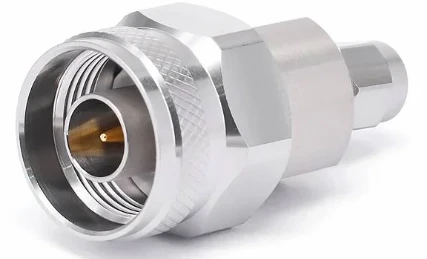

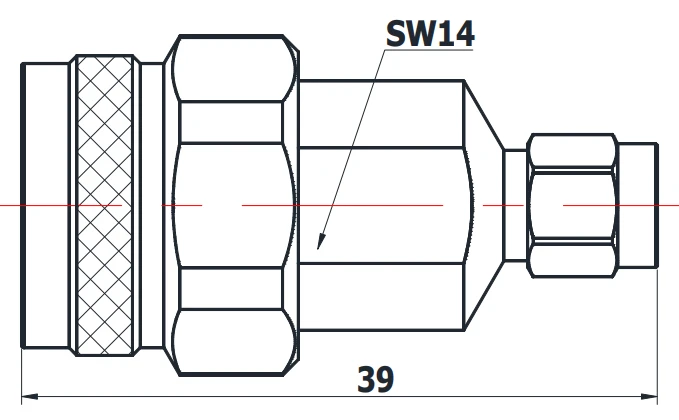

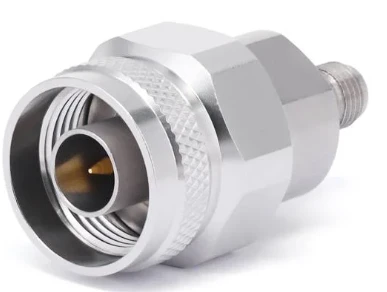

Fr 1- n / sma-jks		Dc -18 ghz	1.15	N mâle à sma femelle

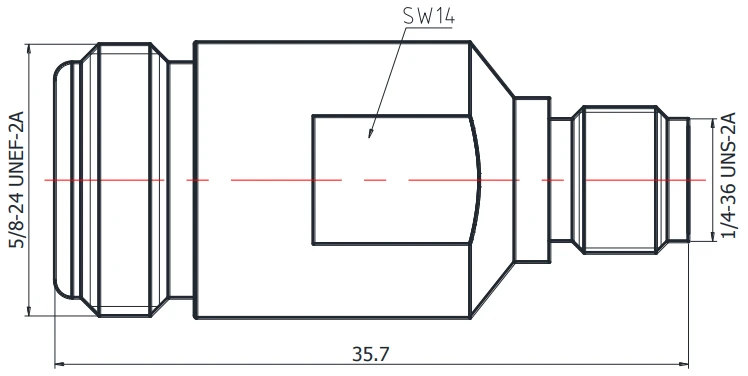

Fr 1- n / sma-kks		Dc -18 ghz	1.15	N femelle à sma femelle
Fr 1- n / sma-kjs		Dc -18 ghz	1.15	N femelle à sma mâle

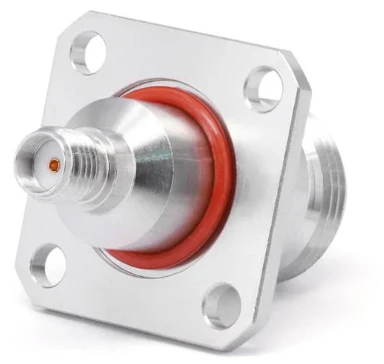

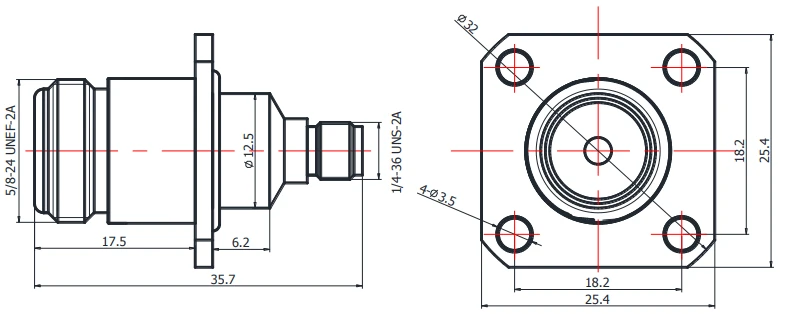

Fr 1- n / sma-kfks		Dc -18 ghz	1.15	N femelle à SMA femelle avec bride de 4 trous

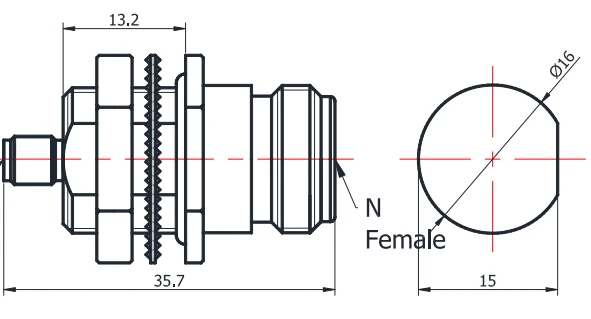

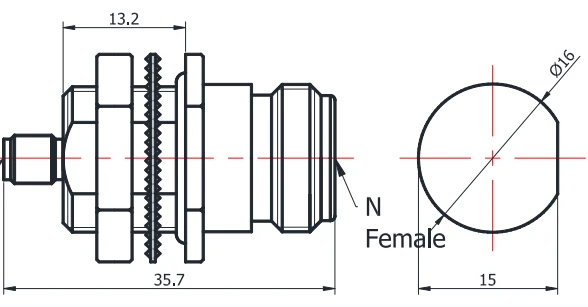

Fr 1- n / sma-kyks		Dc -18 ghz	1.15	N Adaptateur féminin féminin à SMA avec support de cloison
Adaptateur RF N à 3,5 mm
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1- n / 3.5- JJS		Dc -18 ghz	1.15	N mâle à 3,5 mm mâle
Fr 1- n / 3.5- kks		Dc -18 ghz	1.15	N femelle à 3,5 mm femelle
Fr 1- n / 3.5- jks		Dc -18 ghz	1.15	N mâle à 3,5 mm femelle
Fr 1- n / 3.5- kjs		Dc -18 ghz	1.15	N femelle à 3,5 mm mâle
Adaptateur RF N à 2,92 mm
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1- n / 2.92- JJS		Dc -18 ghz	1.15	N mâle à 2,92 mm mâle
Fr 1- n / 2.92- kks		Dc -18 ghz	1.15	N femelle à 2,92 mm femelle
Fr 1- n / 2.92- jks		Dc -18 ghz	1.15	N mâle à 2,92 mm femelle
Fr 1- n / 2.92- kjs		Dc -18 ghz	1.15	N femelle à 2,92 mm mâle
