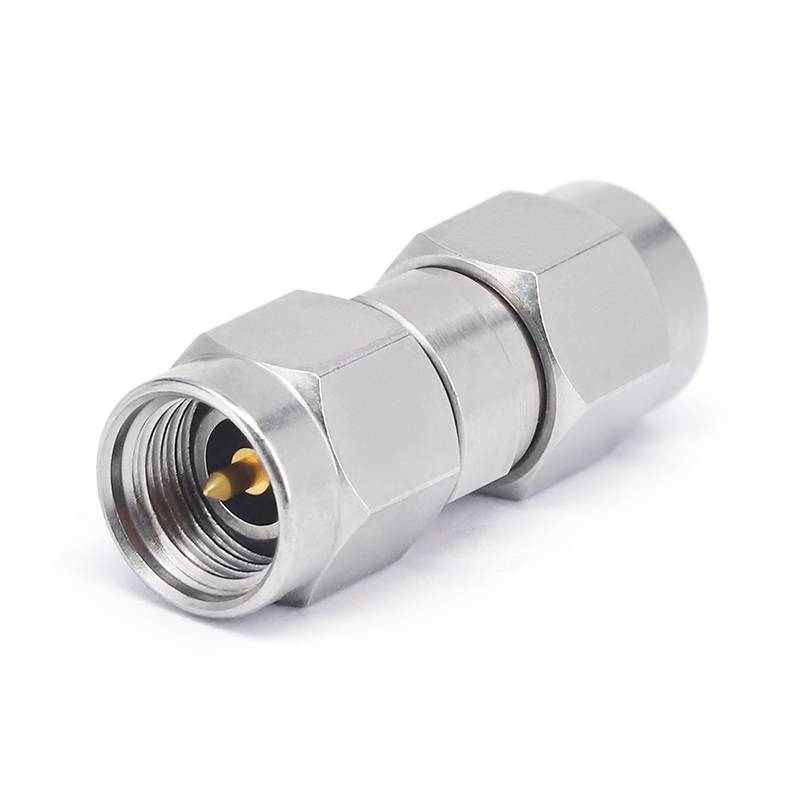

Adaptateur de 3,5 mm

L'adaptateur RF 3 . 5 mm est généralement caractérisé par une structure compacte . Le diamètre extérieur du connecteur est généralement d'environ 3 . 5 mm, qui est conçu pour être petit et léger, ce qui le rend adapté à une utilisation dans les applications où l'espace est limité. Par exemple, dans certains dispositifs de communication miniatures ou des assemblages de bandes de circuits imprimés à haute densité, le connecteur 3,5 mm peut être facilement intégré sans prendre trop d'espace.

Envoyez demande

Description

Introduction du produit

De plus, il existe également différentes formes d'interfaces de port, telles que les connecteurs droits et les connecteurs à angle droit . les connecteurs à angle droit sont plus pratiques pour les situations où l'espace est limité et la connexion doit être établie à un angle droit ., par exemple, dans une connexion complexe, la disposition de la carte circuit, l'angle droit 3,5 mm peut être utilisé pour économiser de l'espace et rendre la connexion complexe plus flexible.

Données techniques du produit

Les dispositifs d'adaptateur RF 3 . 5 mm ont généralement un VSWR faible ., un VSWR faible peut réduire efficacement la réflexion du signal et améliorer l'efficacité de la transmission du signal . dans les applications pratiques, une valeur VSWR de moins de 1,15 peut être excessive, ce qui aide à faire en sorte que le signal soit en douceur entre les compléments différentiel interférence.

FAQ des achats

1. Quel est votre MOQ?

R: Si nous avons les produits en stock, ce ne sera pas le MOQ . si nous devons produire, nous pouvons discuter du MOQ en fonction de la situation exacte du client .

2. Combien de temps dure votre délai de livraison?

R: Le délai de livraison général est 15-30 jours après avoir reçu votre confirmation de commande .}, si nous avons les marchandises en stock, il ne prendra que 1-2 jours .

Données de spécification du produit

Configuration
Connecteur 1 Type	3,5 mm
Connecteur 1 Impédance	50 ohms
Connecteur 1 Polarité	Standard
Connecteur 2 Type	2,4 mm / 2,92 mm / 3,5 mm / n
Connecteur 2 Impédance	50 ohms
Connecteur 2 Polarité	Standard
Méthode de montage du connecteur	Aucun
Style de carrosserie adaptateur	Brise droite
Informations sur le matériel
Contact central	Cube en or plaqué
Contact extérieur	Acier inoxydable
Corps	Acier inoxydable
Diélectrique	PEI
Données environnementales
Plage de température	-55 degré à +165 degré
2011/65 / UE (ROHS)	Conforme

Type de produit

Adaptateur RF de 3,5 mm
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1-3.5- JJS		Dc -33 ghz	1.15	Mâle de 3,5 mm à 3,5 mm mâle
Fr 1-3.5- kks		Dc -33 ghz	1.15	Femelle de 3,5 mm à une femme 3,5 mm
Fr 1-3.5- jks		Dc -33 ghz	1.15	Mâle de 3,5 mm à une femme 3,5 mm
Adaptateur RF de 3,5 mm à 2,4 mm
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1-3.5 / 2.4- JJS		Dc -26.5 ghz	1.15	Mâle de 3,5 mm à 2,4 mm mâle
FR 1-3.5 / 2.4- kks		Dc -26.5 ghz	1.15	Femelle de 3,5 mm à 2,4 mm femelle
Fr 1-3.5 / 2.4- JKS		Dc -26.5 ghz	1.15	Mâle de 3,5 mm à 2,4 mm femelle
Fr 1-3.5 / 2.4- kjs		Dc -26.5 ghz	1.15	Femelle de 3,5 mm à 2,4 mm mâle

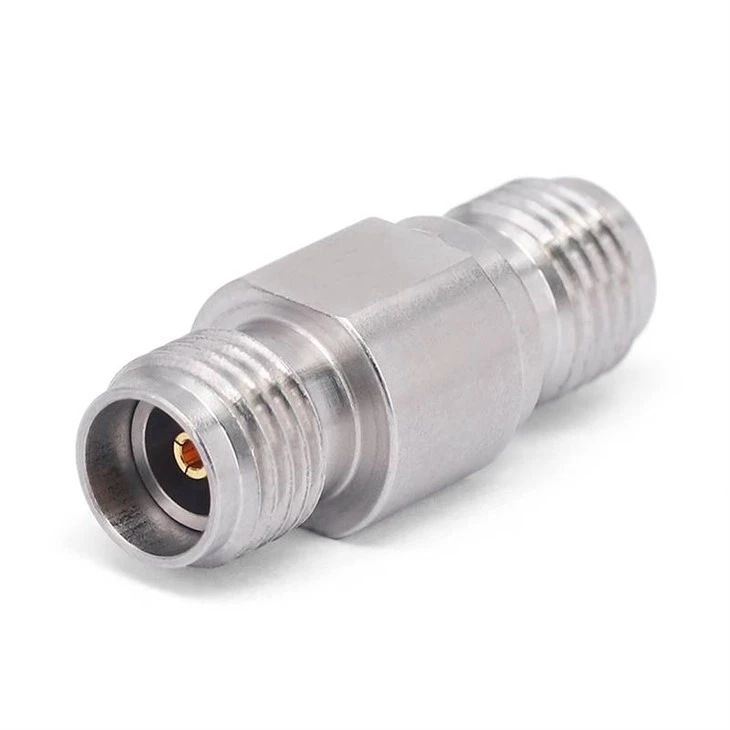

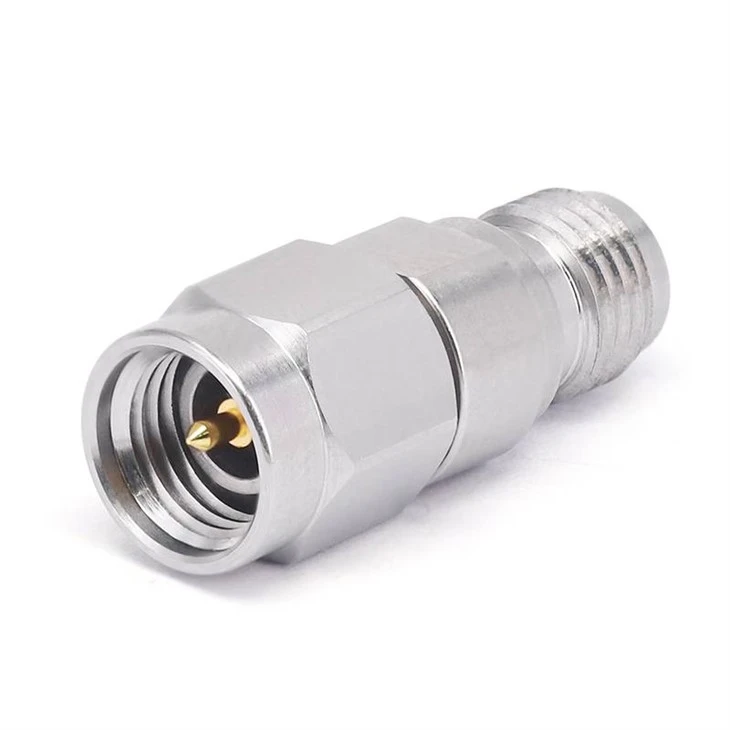

3,5 mm à 2,92 mmAdaptateur RF
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1-3.5 / 2.92- JJS		Dc -26.5 ghz	1.15	Mâle de 3,5 mm à 2,92 mm mâle
FR 1-3.5 / 2.92- kks		Dc -26.5 ghz	1.15	Femelle de 3,5 mm à 2,92 mm femelle
Fr 1-3.5 / 2.92- JKS		Dc -26.5 ghz	1.15	Mâle de 3,5 mm à 2,92 mm femelle
Fr 1-3.5 / 2.92- kjs		Dc -26.5 ghz	1.15	Femelle de 3,5 mm à 2,92 mm mâle
Adaptateur de 3,5 mm à N RF
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1- n / 3.5- JJS		Dc -18 ghz	1.15	N mâle à 3,5 mm mâle
Fr 1- n / 3.5- kks		Dc -18 ghz	1.15	N femelle à 3,5 mm femelle
Fr 1- n / 3.5- jks		Dc -18 ghz	1.15	N mâle à 3,5 mm femelle
Fr 1- n / 3.5- kjs		Dc -18 ghz	1.15	N femelle à 3,5 mm mâle
