Adaptateur SMA

Les adaptateurs RF coaxiaux de la série SMA sont la gamme d'applications la plus large et la plus grande variété de toutes les séries d'adaptateurs. Il existe environ des centaines de types facultatifs. Sa fréquence de fonctionnement maximale peut atteindre jusqu'à 26,5 GHz. Parmi eux, ils sont conçus et développés en fonction de trois bandes de fréquence différentes de 6g, 18g et 26,5 g pour les produits d'application.

Envoyez demande

Description

Introduction du produit

Matériel produit

Le conducteur extérieur du corps du connecteur SMA est généralement fait de matériaux métalliques tels que le laiton ou l'acier inoxydable. Il joue un rôle crucial dans le blindage et la transmission du signal. Sa structure cylindrique entoure le conducteur intérieur et le diélectrique, offrant un chemin de faible résistance pour le courant de retour du signal électromagnétique, garantissant ainsi la stabilité et l'intégrité de la transmission du signal.

Style corporel produit

Les connecteurs SMA sont disponibles sous différentes formes corporelles, y compris le type droit, le type d'angle droit, le support de bride de trousse de trous, le type de support de cloison et le type de support de cloison à vide étanche.

FAQ des achats

1. Fournissez-vous un échantillon? Est-ce gratuit?

Si l'échantillon est de faible valeur, nous fournirons l'échantillon gratuit avec collection de fret. Mais pour certains échantillons de valeur élevée, nous devons collecter la charge de l'échantillon.

2. Quel formulaire de paiement pouvez-vous accepter?

T / T, Western Union, PayPal, etc. Nous acceptons tout terme de paiement pratique et rapide.

Données de spécification du produit

Configuration
Connecteur 1 Type	Sma
Connecteur 1 Impédance	50 ohms
Connecteur 1 Polarité	Standard
Connecteur 2 Type	SMA / gppo / gpo / 2,4 mm / 2,92 mm / 3,5 mm / n / tnc / bnc / ssmc / mmcx / ipex / ssma
Connecteur 2 Impédance	50 ohms
Connecteur 2 Polarité	Standard
Méthode de montage du connecteur	Aucun
Style de carrosserie adaptateur	Bride droite / 4 trous / support de cloison / angle droit /
Informations sur le matériel
Contact central	Cube en or plaqué
Contact extérieur	En laiton plaqué / acier inoxydable
Corps	En laiton plaqué / acier inoxydable
Diélectrique	PEI / PTFE / VERRE
Données environnementales
Plage de température	-55 degré à +165 degré
2011/65 / UE (ROHS)	Conforme

Types d'adaptateurs SMA

Adaptateur SMA RF
Sku	Dessin	Fréquence	Vswr	Type de description

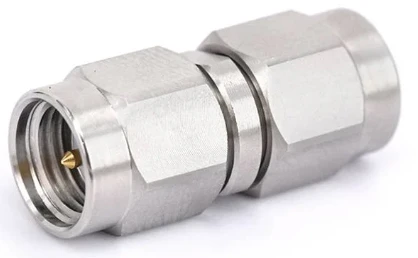

Fr 1- SMA-JJS		Dc -18 ghz	1.15	Sma mâle à sma mâle

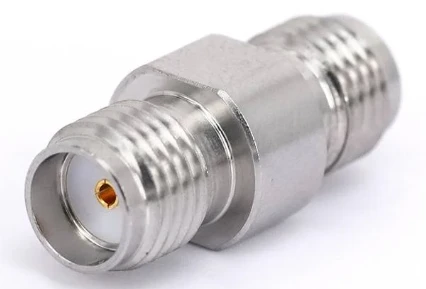

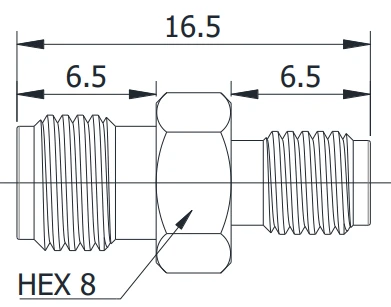

Fr 1- SMA-KKS		Dc -18 ghz	1.15	Sma femelle à sma femelle

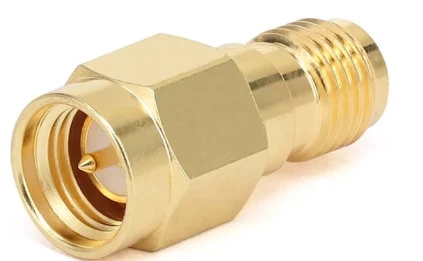

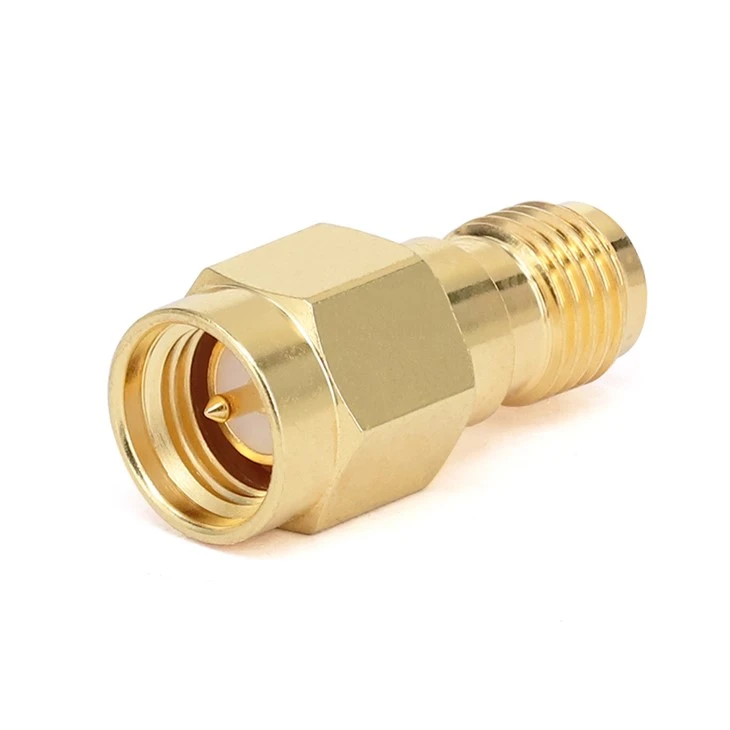

Fr 1- SMA-JKS		Dc -18 ghz	1.15	Sma mâle à sma femelle

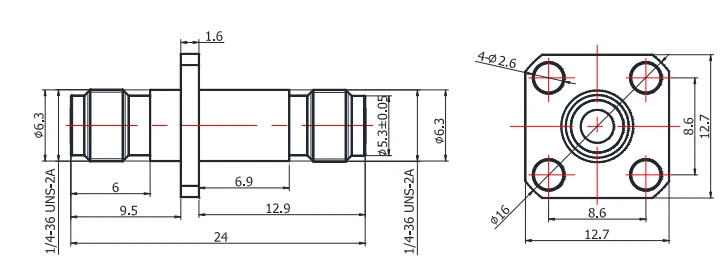

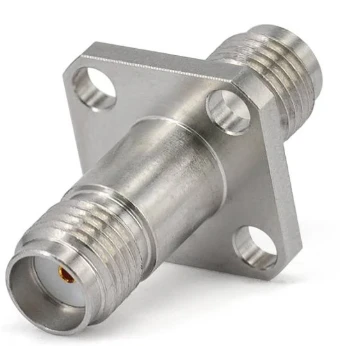

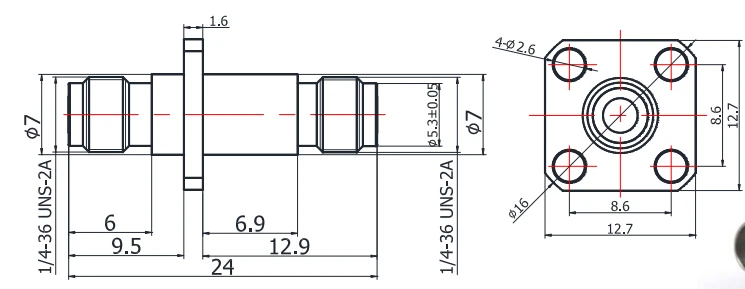

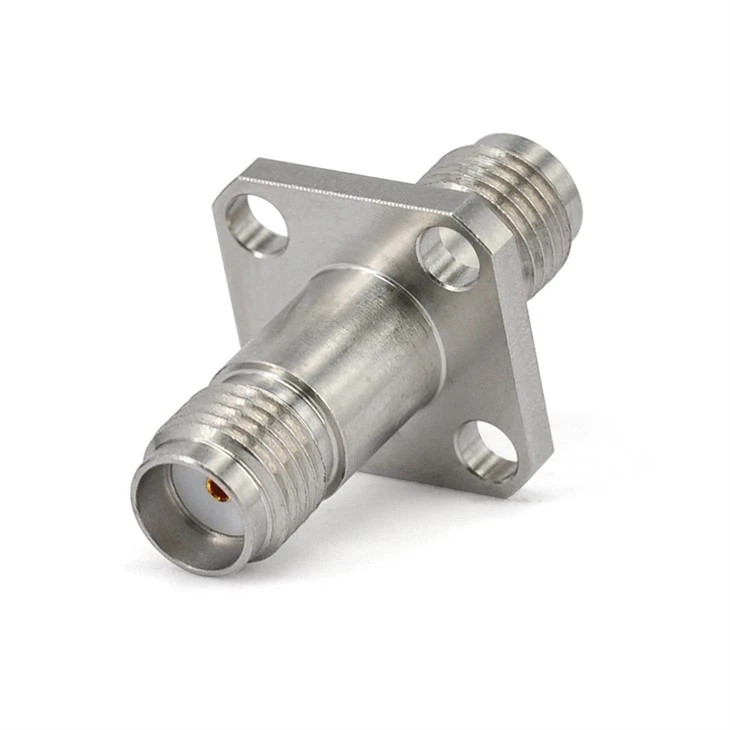

FR 1- SMA-KFKG -1		Dc -18 ghz	1.15	Sma femelle à sma femelle avec bride de 4 trous
Fr 1- SMA-KFKG		DC -26. 5 GHz	1.15	Sma femelle à sma femelle avec bride de 4 trous

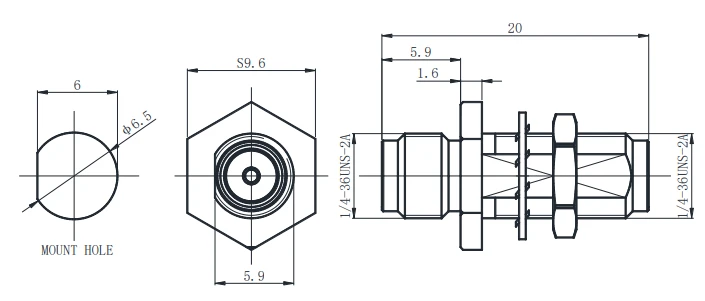

Fr 1- sma-kykg -1		DC -26. 5 GHz	1.25	Sma femelle à sma femelle avec support de cloison

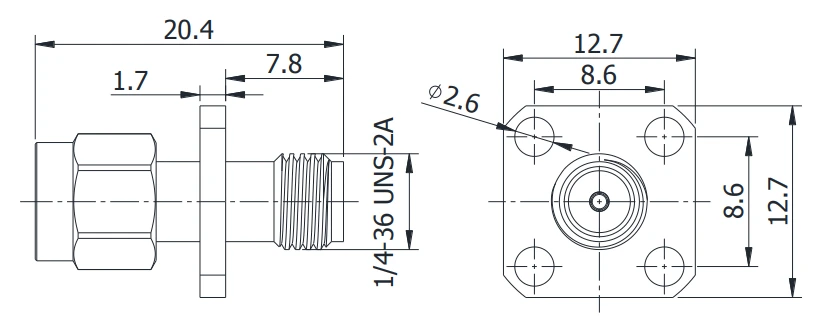

Fr 1- SMA-JFKG		Dc -18 ghz	1.20	Sma mâle à sma femelle avec bride à 4 trous
Fr 1- SMA-JWJS -18 G		Dc -18 ghz	1.25	Sma mâle à sma mâle avec un angle droit
Fr 1- SMA-KWKS -18 G		Dc -18 ghz	1.25	Sma femelle à sma femelle avec un angle droit
Fr 1- sma-jwks -18 g		Dc -18 ghz	1.25	Sma mâle à sma femelle avec un angle droit
Fr 1- SMA-JK		Dc -18 ghz	1.25	Sma mâle à sma femelle
Fr 1- sma-kk-e		Dc -18 ghz	1.25	Sma femelle à sma femelle
Fr 1- SMA-KK1		Dc -18 ghz	1.25	Sma femelle à sma femelle

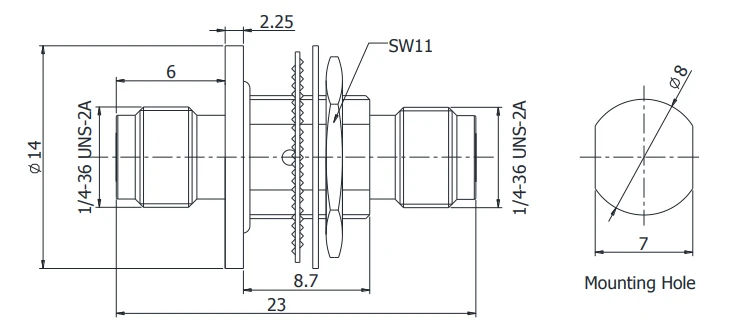

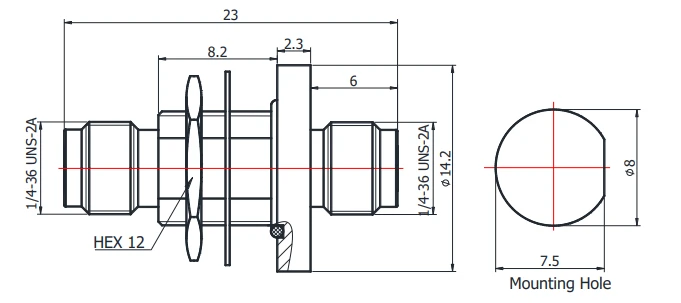

Fr 1- sma-kyk1		Dc -18 ghz	1.25	Sma femelle à sma femelle avec support de cloison

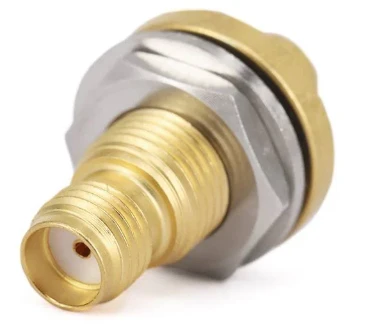

Fr 1- Smam-kyk		Dc -18 ghz	1.35	Sma femelle à sma femelle avec support de cloison et étanchéité à l'aspirateur
Fr 1- QSMA / SMA-JKS		Dc -18 ghz	1.25	Mâle sma rapide à sma femelle
Adaptateur RF SMA à 2,4 mm
Sku	Dessin	Fréquence	Vswr	Type de description

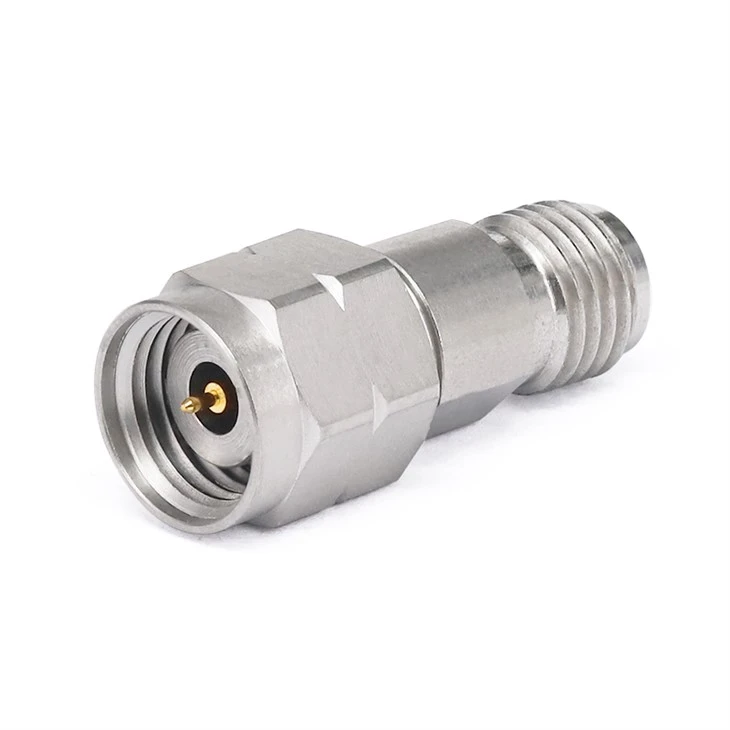

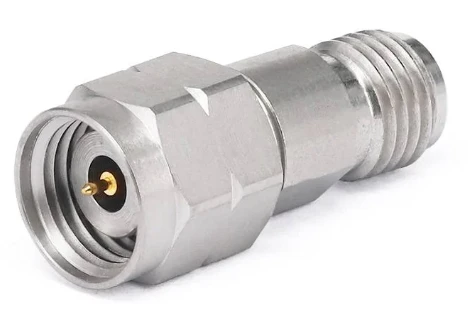

Fr 1- SMA / 2. 4- KJS		DC -26. 5 GHz	1.15	SMA femelle à 2,4 mm mâle
SMA à 2,92 mmAdaptateur RF
Sku	Dessin	Fréquence	Vswr	Type de description

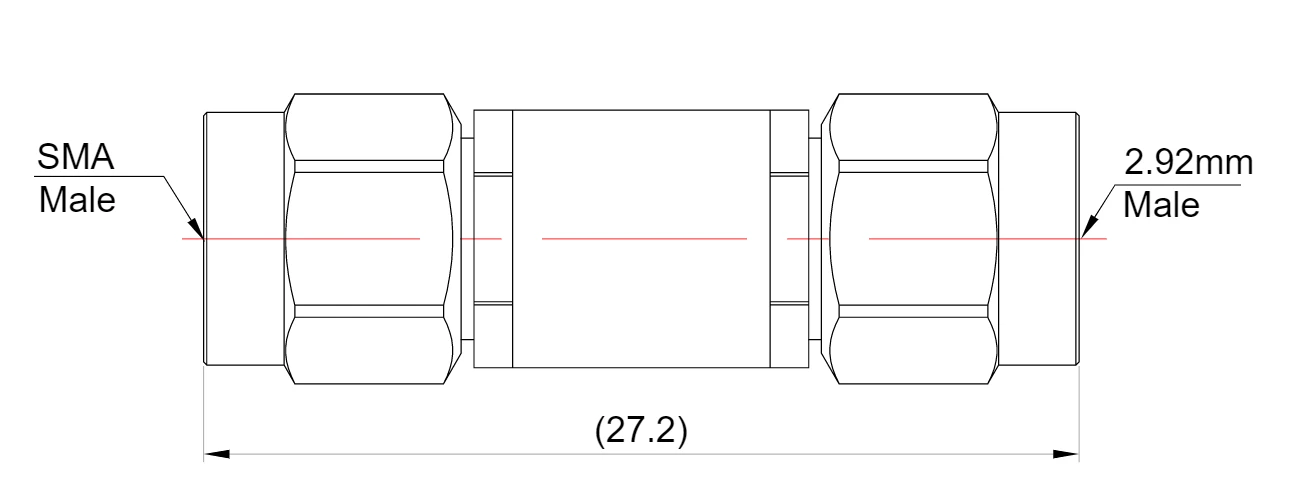

Fr 1- SMA / 2. 92- JJS		Dc -18 ghz	1.15	SMA mâle à 2,92 mm mâle

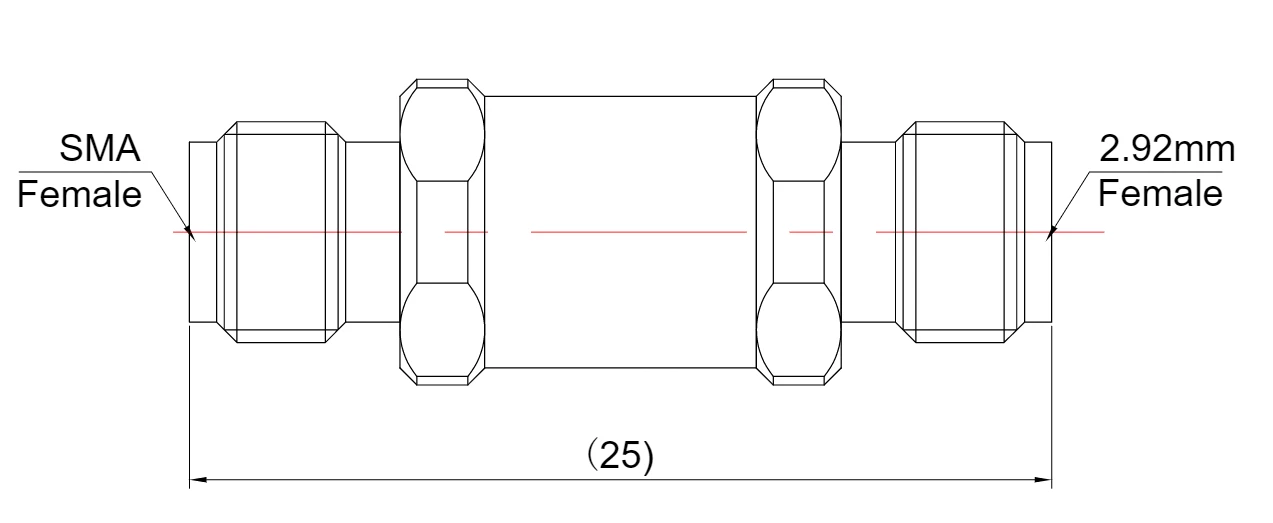

Fr 1- SMA / 2. 92- Kks		Dc -18 ghz	1.15	SMA femelle à 2,92 mm femelle

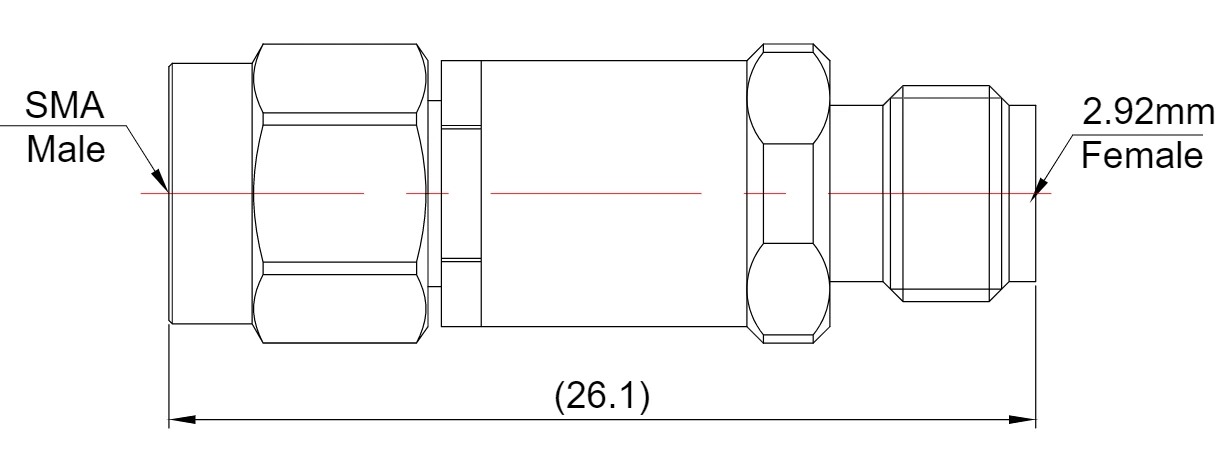

Fr 1- SMA / 2. 92- JKS		Dc -18 ghz	1.15	SMA mâle à 2,92 mm femelle

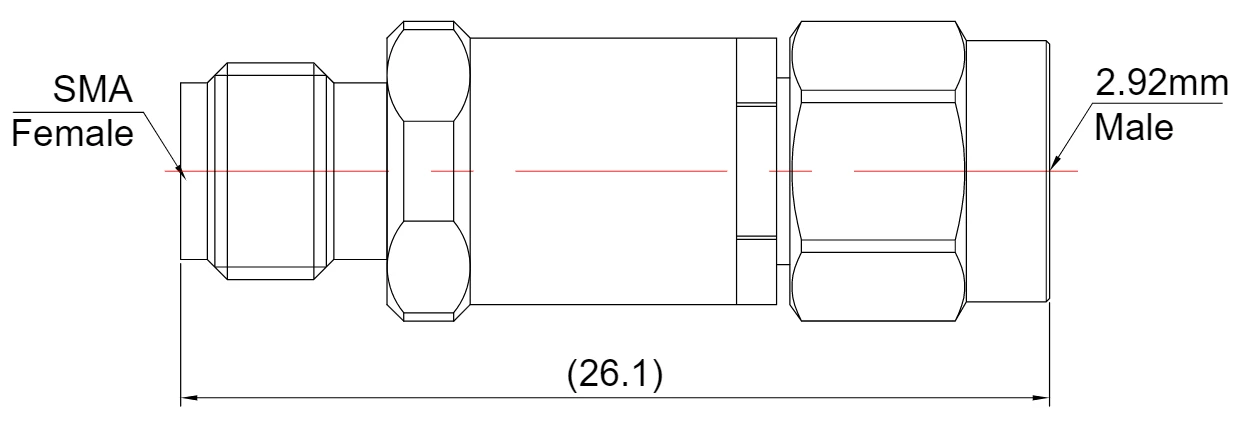

Fr 1- SMA / 2. 92- KJS		Dc -18 ghz	1.15	SMA femelle à 2,92 mm mâle
Adaptateur SMA à N RF
Sku	Dessin	Fréquence	Vswr	Type de description

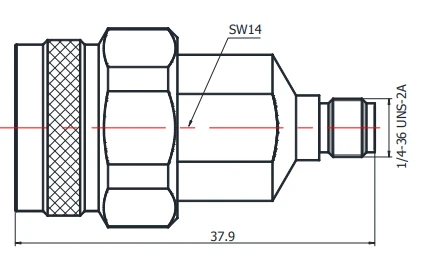

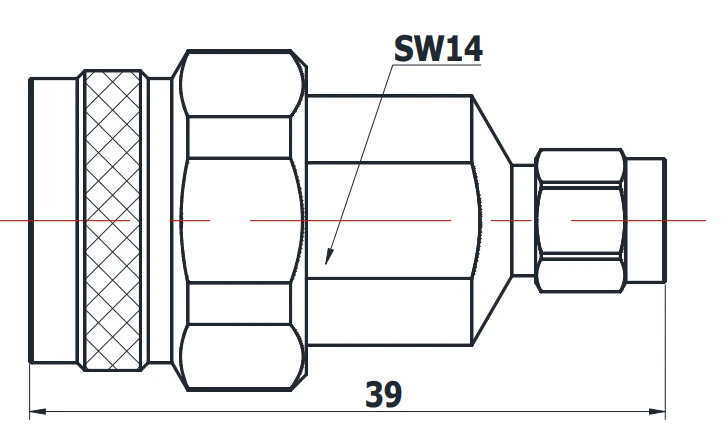

Fr 1- n / sma-jjs		Dc -18 ghz	1.15	N mâle à sma mâle
Fr 1- n / sma-kks		Dc -18 ghz	1.15	N femelle à sma femelle
Fr 1- n / sma-jks		Dc -18 ghz	1.15	N Mâle à SMA Femme

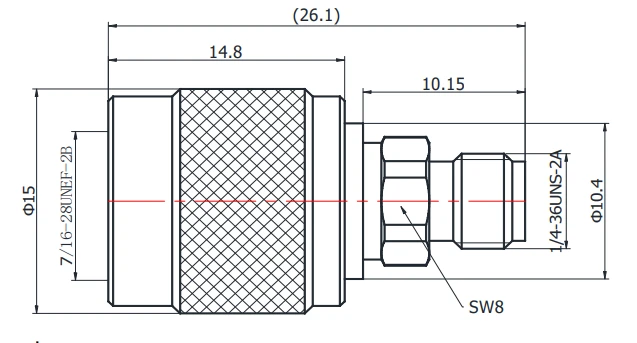

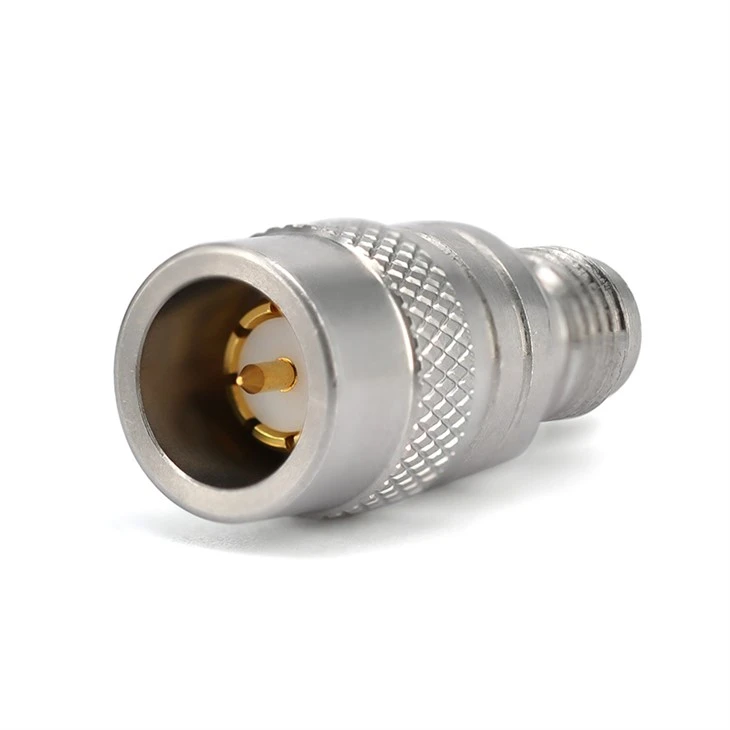

Fr 1- n / sma-kjs		Dc -18 ghz	1.15	N femelle à sma mâle

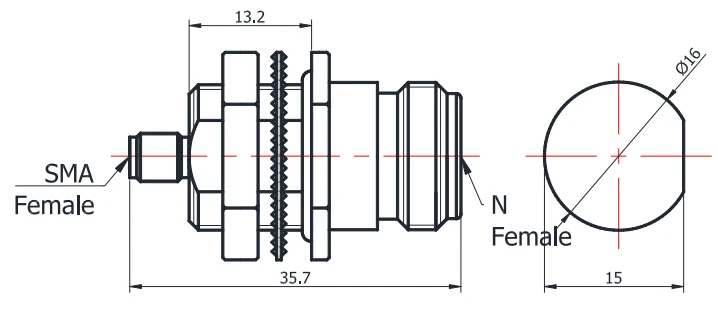

Fr 1- n / sma-kykg		Dc -18 ghz	1.15	N femelle à SMA femelle avec support de cloison

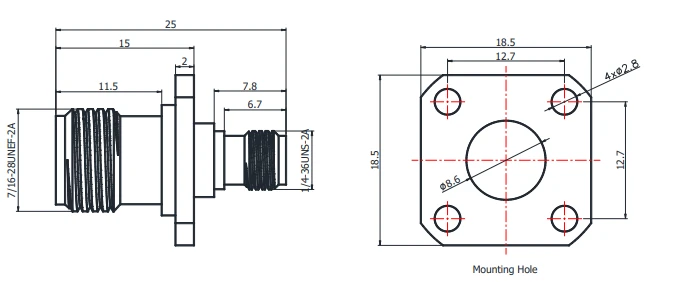

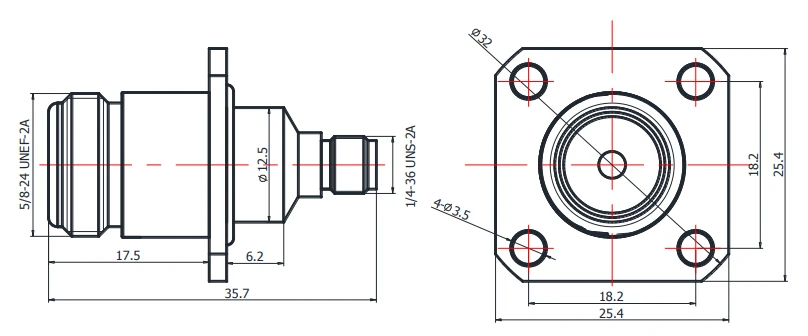

Fr 1- n / sma-kfkg		Dc -18 ghz	1.15	N femelle à SMA femelle avec une bride de 4 trous
Adaptateur SMA à TNC RF
Sku	Dessin	Fréquence	Vswr	Type de description

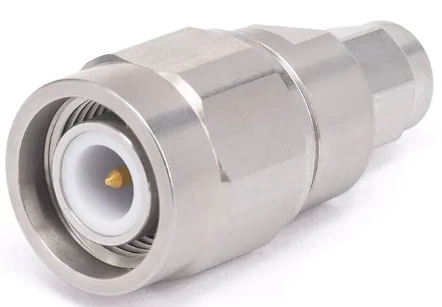

Fr 1- tnc / sma-jjs		Dc -18 ghz	1.25	Tnc mâle à sma mâle

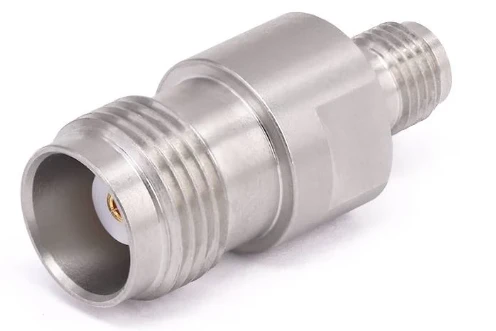

FR 1- TNC / SMA-KKS		Dc -18 ghz	1.25	Tnc femelle à sma femelle

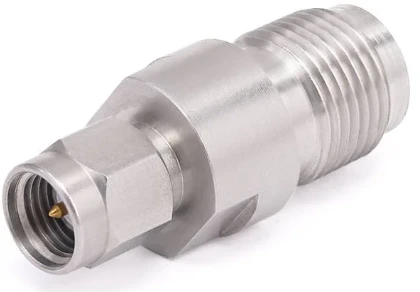

Fr 1- tnc / sma-jks		Dc -18 ghz	1.25	Tnc mâle à sma femelle
FR 1- TNC / SMA-KJS		Dc -18 ghz	1.25	Tnc femelle à sma mâle
Fr 1- tnc / sma-jj		Dc -3 ghz	1.25	Tnc mâle à sma mâle
FR 1- TNC / SMA-KK		Dc -3 ghz	1.25	Tnc femelle à sma femelle
Fr 1- tnc / sma-jk		Dc -3 ghz	1.25	Tnc mâle à sma femelle
FR 1- TNC / SMA-KJ		Dc -3 ghz	1.25	Tnc femelle à sma mâle

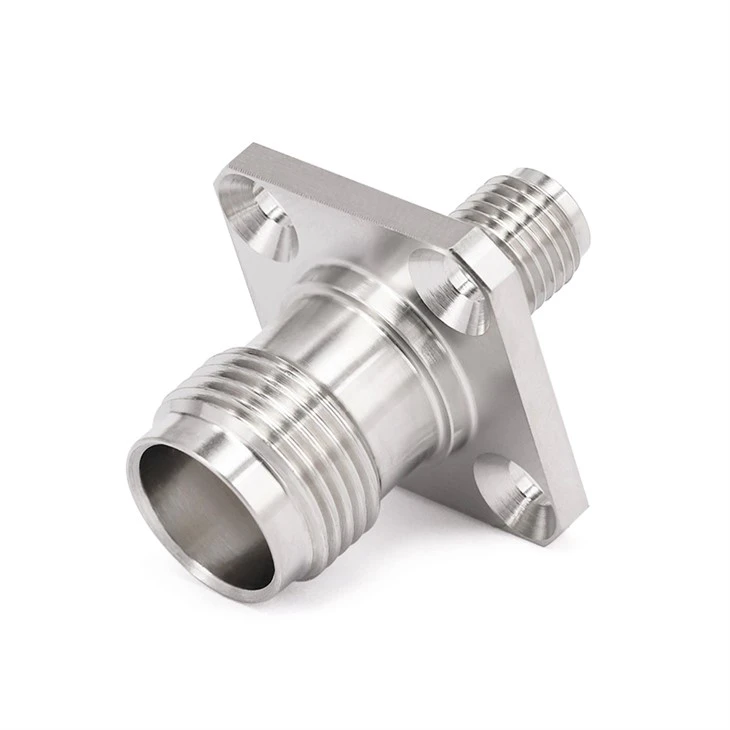

FR 1- Tnc / SMA-KFK1		Dc -4 ghz	1.25	Tnc femelle à SMA femelle avec bride à 4 trous
Adaptateur SMA à BNC RF
Sku	Dessin	Fréquence	Vswr	Type de description
FR 1- BNC / SMA-JJS		Dc -18 ghz	1.15	Bnc mâle à sma mâle
FR 1- BNC / SMA-KKS		Dc -18 ghz	1.15	Bnc femelle à sma femelle
Fr 1- bnc / sma-jks		Dc -18 ghz	1.15	Bnc mâle à sma femelle
FR 1- BNC / SMA-KJS		Dc -18 ghz	1.15	Bnc femelle à sma mâle
Adaptateur RF SMA à GPPO (mini-SMP)
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1- SMA / GPPO-JJ		Dc -18 ghz	1.20	SMA mâle à gppo mâle
Fr 1- SMA / GPPO-KK		Dc -18 ghz	1.20	Sma femelle à gppo femelle
Fr 1- SMA / GPPO-JK		Dc -18 ghz	1.20	Sma mâle à gppo femelle
Fr 1- SMA / GPPO-KJ		Dc -18 ghz	1.20	Sma femelle à gppo mâle
Adaptateur RF SMA à GPO (SMP)
Sku	Dessin	Fréquence	Vswr	Type de description
Fr 1- SMA / GPO-JJ		Dc -18 ghz	1.20	Mâle SMA à GPO mâle

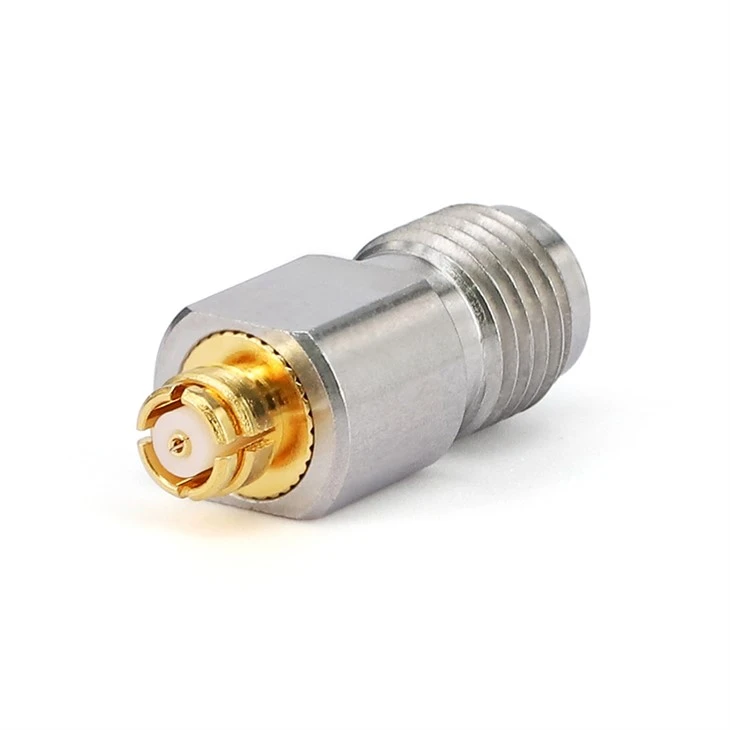

Fr 1- SMA / gpo-kk		Dc -18 ghz	1.20	SMA Femme à GPO Femme
Fr 1- SMA / GPO-JK		Dc -18 ghz	1.20	Sma mâle à gpo femelle
FR 1- SMA / GPO-KJ		Dc -18 ghz	1.20	SMA Femme à GPO mâle
Adaptateur SMA à SSMA
Sku	Dessin	Fréquence	Vswr	Type de description

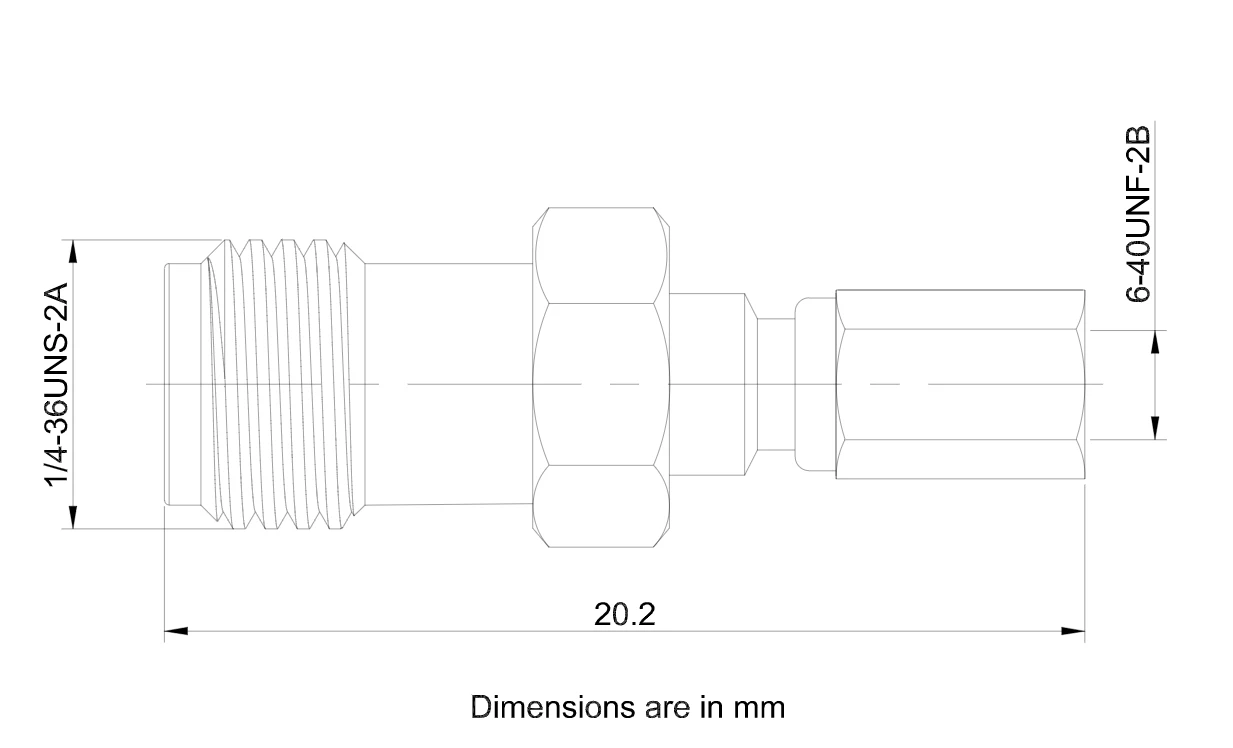

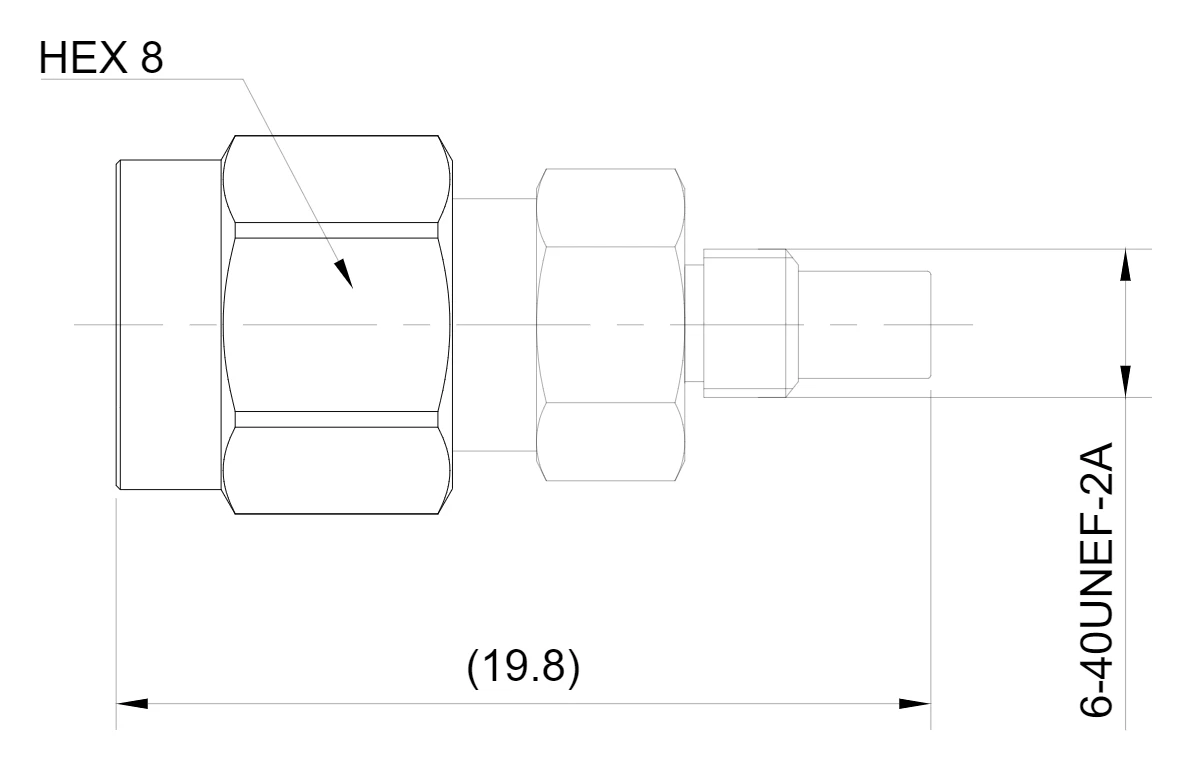

Fr 1- SMA / SSMA-JJ		Dc -27 ghz	1.25	SMA mâle à SSMA mâle
Fr 1- SMA / SSMA-KK		Dc -6 ghz	1.25	SMA Femme à SSMA femelle
Fr 1- SMA / SSMA-JK		Dc -18 ghz	1.25	Sma mâle à ssma femelle
Fr 1- SMA / SSMA-KJ		Dc -18 ghz	1.25	SMA femelle à SSMA mâle
Adaptateur SMA à SSMC
Sku	Dessin	Fréquence	Vswr	Type de description
FR 1- SMA / SSMC-JJ		Dc -6 ghz	1.20	SMA mâle à ssmc mâle
FR 1- SMA / SSMC-KK		Dc -6 ghz	1.20	SMA Femme à SSMC Femme
Fr 1- SMA / SSMC-JK		Dc -6 ghz	1.20	Sma mâle à ssmc femelle
Fr 1- SMA / SSMC-KJ		Dc -6 ghz	1.20	Sma femelle à ssmc mâle
Adaptateur SMA à MCX RF
Sku	Dessin	Fréquence	Vswr	Type de description

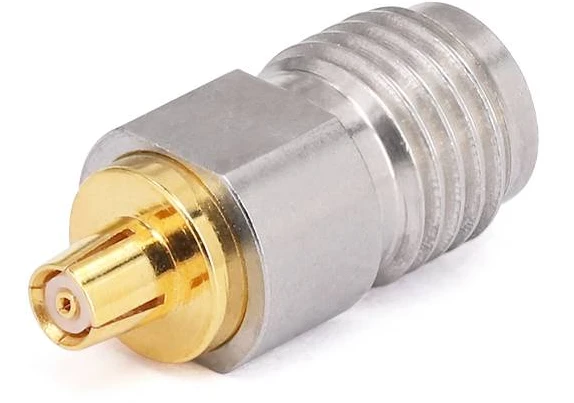

Fr 1- SMA / MMCX-JJ		Dc -6 ghz	1.20	SMA mâle à mmcx mâle
FR 1- SMA / MMCX-KK		Dc -6 ghz	1.20	SMA Femme à MMCX Femme
Fr 1- SMA / MMCX-JK		Dc -6 ghz	1.20	Sma mâle à mmcx femelle
FR 1- SMA / MMCX-KJ		Dc -6 ghz	1.20	SMA femelle à mmcx mâle
Adaptateur SMA à IPEX RF
Sku	Dessin	Fréquence	Vswr	Type de description

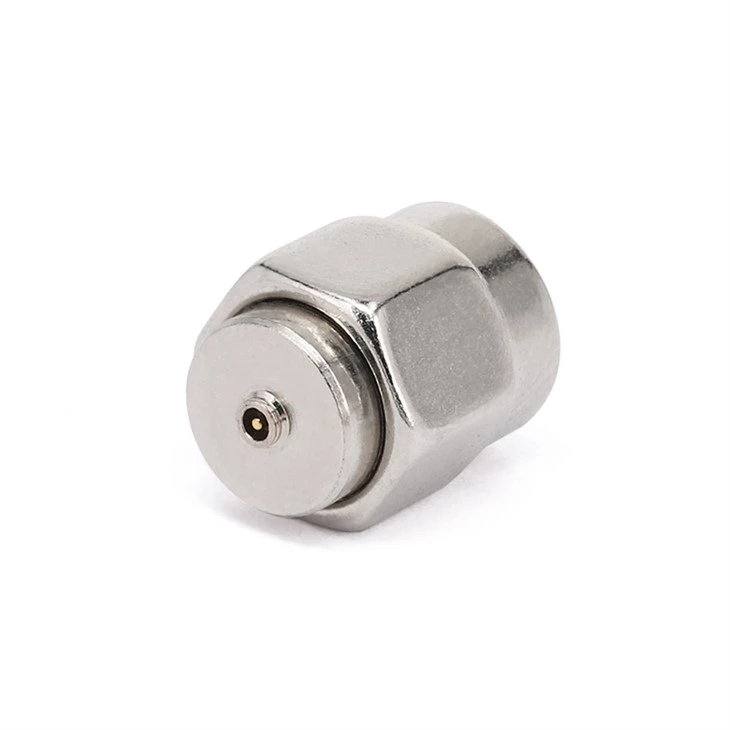

FR 1- SMA / IPX 1- JJ		Dc -6 ghz	1.35	Mâle SMA à ipx1 mâle
FR 1- SMA / IPX 1- Kks		Dc -6 ghz	1.20	Sma mâle à ipx1 femelle

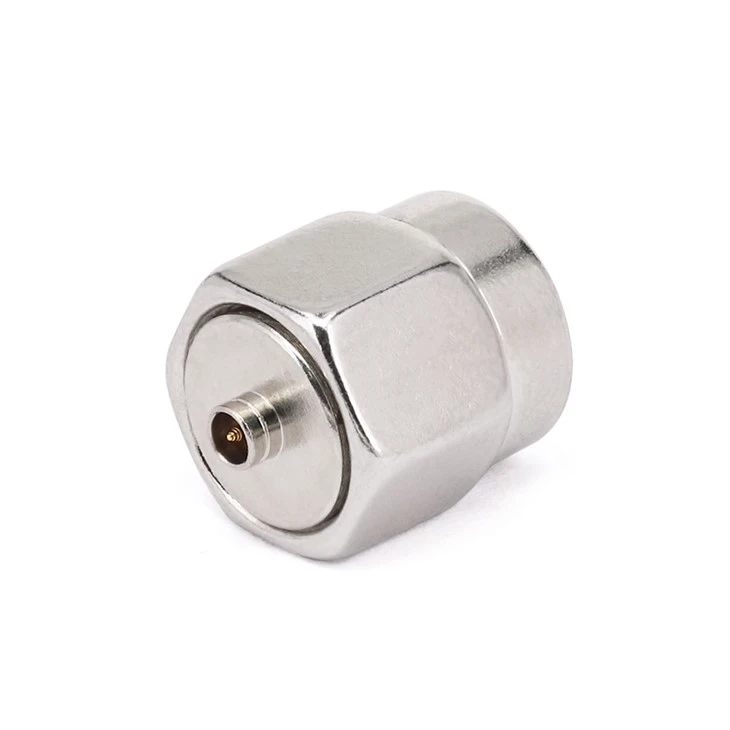

FR 1- SMA / IPX 4- JJ		Dc -6 ghz	1.35	Mâle SMA à ipx4 mâle
