Hand Formable Cable Assemblies

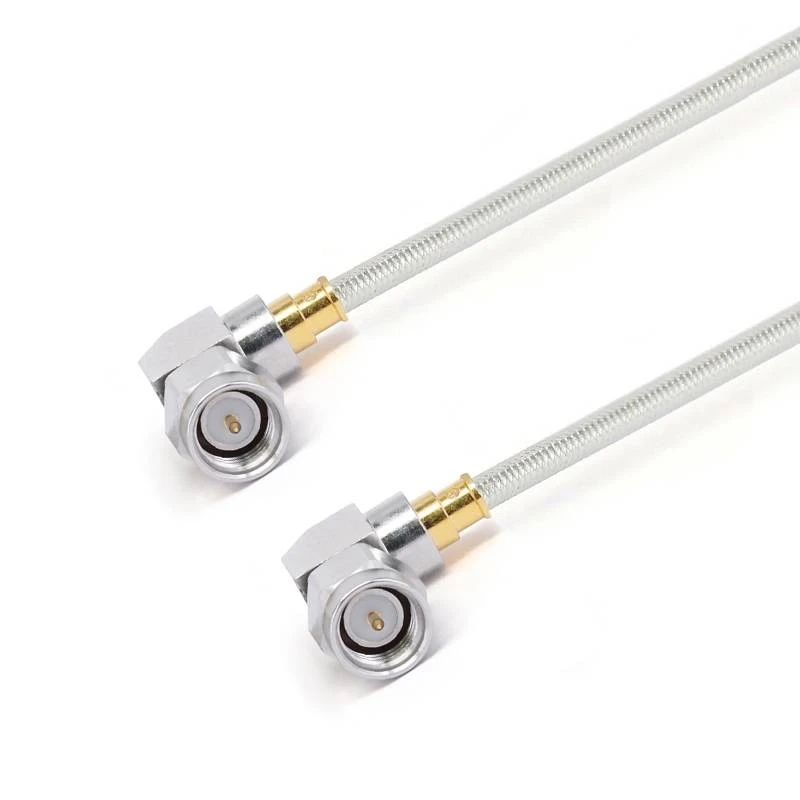

ga711-smwmsmwm-xxx-18g-3

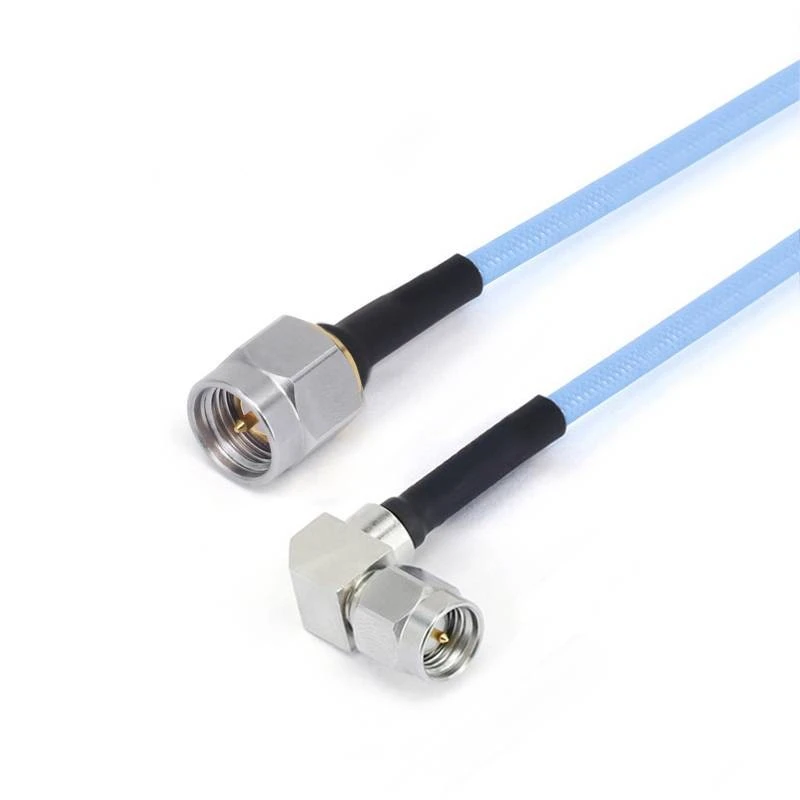

ga712-smmsmwm-xxx-18g-1

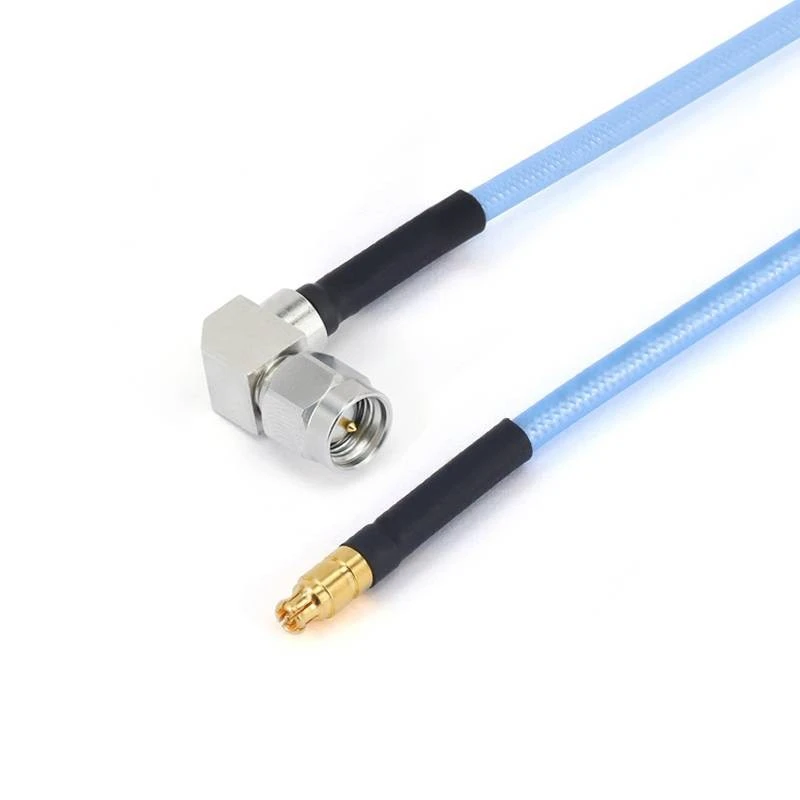

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

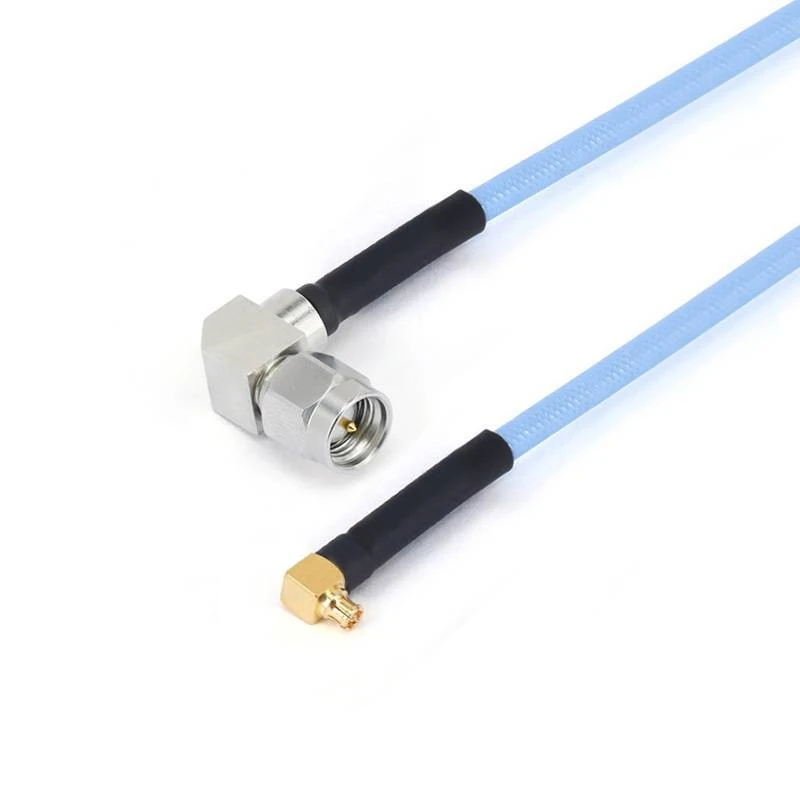

ga712-smwmgppwf-xxx-18g-1

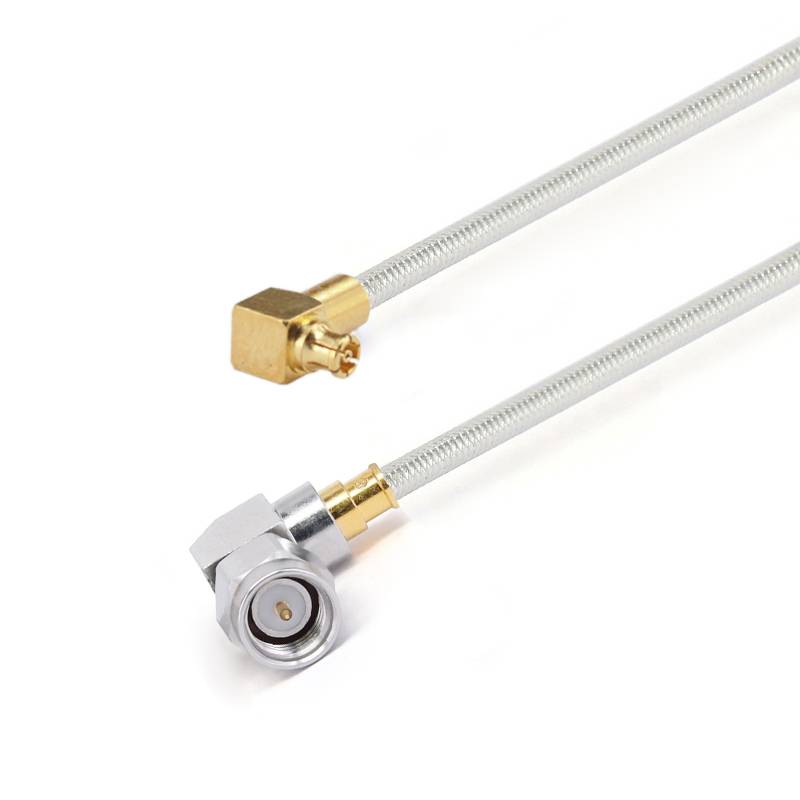

Ensemble de câbles formables à la main

Ensemble de câbles formables à la main, coax semi-flexible est un assemblage de câbles coaxial semi-flexible haute performance qui joue un rôle crucial dans plusieurs champs . Ce produit est conçu par une équipe professionnelle . avec sa conception excellente et ses performances fiables, il répond aux besoins de nombreuses industries . il y a des spécifications de câble diverses, telles que 047 " 086 ", et 141" .

Envoyez demande

Description

De plus, le produit offre plusieurs options en termes de types de connecteurs, d'impédance, de polarité, de méthodes de montage, de matériel de contact et de logement . Les types de connecteurs incluent 1 . 85mm, 2 . 4mm, 2 . 92mm, SMA, G3PO, GPPO, MMXP, etc. L'impédance est de 50 ohms et la polarité est standard. Il existe diverses méthodes de montage, et les contacts et les boîtiers sont faits de matériaux tels que le laiton plaqué d'or, de cuivre au béryllium plaqué d'or et d'acier inoxydable passivé pour assurer une bonne conductivité électrique et une résistance à la corrosion.

Introduction du produit

Il existe des séries telles que le formulaire FR701 & FR702 / intestin -047- 047 "Série et la série FR711 & FR712 / GUT -085- FR702 / GUT -047- Form 047 "La série est 0 . 29 ± 0 . 0127mm, tandis que celle de la série FR711 & FR712 / gut -085- Form 086" La série est 0 . 51 ± 0,0127mm. Des données d'atténuation et de puissance correspondantes sont fournies pour différentes fréquences. Il existe également plusieurs modèles communs et indicateurs techniques disponibles pour répondre aux exigences de différents scénarios d'application.

En termes de performances électriques, le conducteur central est en acier vêtu de cuivre plaqué en argent, combiné à un isolant PTFE solide et à un conducteur extérieur en fil de cuivre en conserve ., il présente une faible capacité (95,1pf / m), une vitesse de propagation élevée (70%) et une excellente efficacité de bouclier ((< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Application de produit

En raison de ses caractéristiques d'être pliables et d'avoir d'excellentes performances électriques, il est largement utilisé dans des champs tels que la communication, les appareils électroniques, et les tests et mesurer . dans des scénarios comme sur - la détection du site des réseaux de communication et le dépannage des équipements industriels, des câbles semi-flexibles sont utilisés et exploitent des câbles temporaires {4} Établir des liens de test entre différents appareils, permettant une réalisation efficace des travaux de détection .

Notes importantes

1. Pour les ensembles de câbles de longueur personnalisés, veuillez ne pas oublier de laisser vos informations de longueur sur la page de paiement;
2. Tous les ensembles de câbles peuvent être fournis avec des paires ou des groupes à correspondance de phase; Si vous avez besoin que les câbles soient appariés en phase, veuillez nous envoyer un e-mail: sales@flexirf.com

Données de spécification du produit

Configuration
Connecteur 1 Type	1,85 mm / 2,4 mm / 2,92 mm / sma / g3po / gppo
Connecteur 1 Impédance	50 ohms
Connecteur 1 Polarité	Standard
Connecteur 2 Type	1,85 mm / 2,4 mm / 2,92 mm / sma / g3po / gppo /
Connecteur 2 Impédance	50 ohms
Connecteur 2 Polarité	Standard
Méthode de montage du connecteur	Aucun
Style de corps du connecteur	Angle droit et droit
Informations sur le matériel
Contact central	En laiton plaqué, beryllium cuivre en or plaqué
Contact extérieur	En laiton plaqué, beryllium en cuivre plaqué, acier inoxydable passivé
Corps	En laiton plaqué, oryllium en or en cuivre, acier inoxydable passivé
Diélectrique	PEI / PTFE
Données environnementales
Plage de température	-40 degré à +165 degré
2011/65 / UE (ROHS)	Conforme
Spécifications du câble
Chef d'orchestre	Copperweld argenté
Diélectrique	Ptfe solide
Veste	Aucun ou fep
Capacité (pf / m)	95.1
Vitesse de propagation (%)	70
L'efficacité du blindage	<-100dB @ 1GHz
Manipulation de puissance	10watt @ 18 GHz au niveau de la mer, VSWR1.0

Type de produit

FR701 & FR702 / intes
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	0.29±0.0127
	2	Isolant	Ptfe solide	0.94±0.0254
	3	Chef d'orchestre extérieur	Fil de cuivre en conserve	1.19±0.05
	4	Veste	Fep	1.6±0.13

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	0.5	1	5	10	20
Atténuation (db / m)	0.787	1.112	2.585	3.734	5.443
Puissance (w)	67.4	47.4	20.7	14.4	9.9

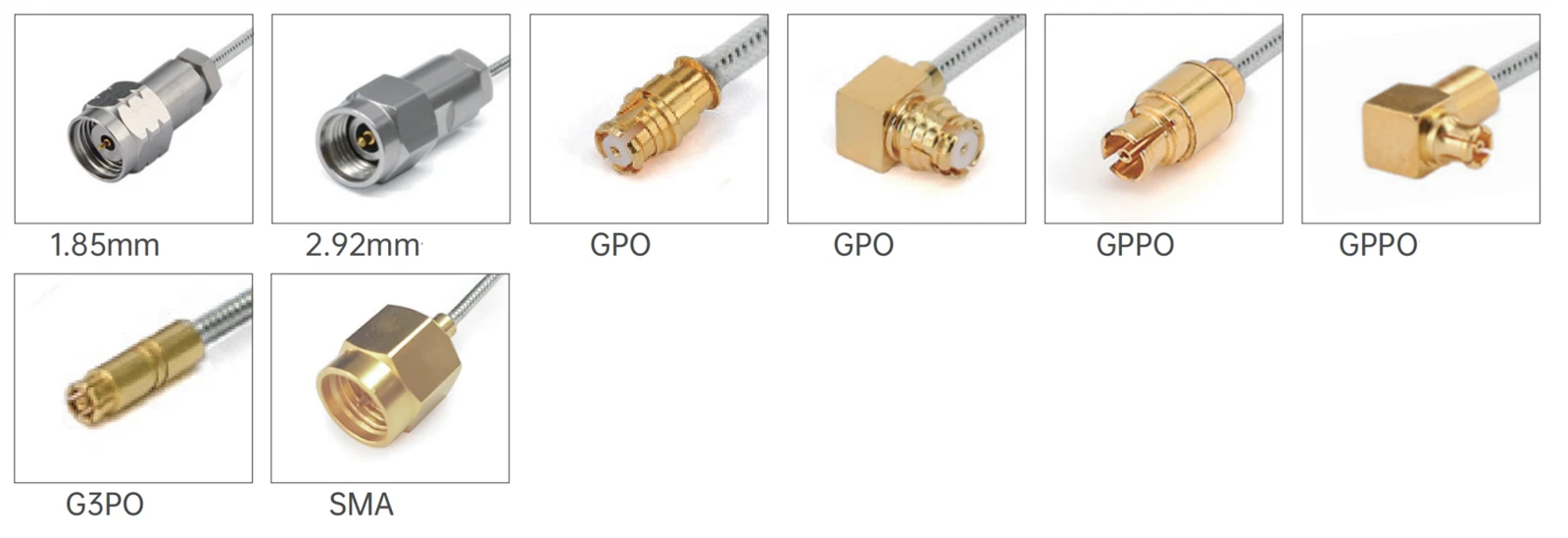

Modèles communs et indicateurs techniques
Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR
	Fr 701-292 ff1g3pf-xxx	2,92 mm femelle avec bride à 2 trous	G3PO (SMPS) Femme	Dc -40 ghz	12db
	Fr 701-292 mg3pf-xxx	Mâle de 2,92 mm	G3PO (SMPS) Femme	Dc -40 ghz	12db
	Fr 701-292 fg3pf-xxx	2,92 mm femelle	G3PO (SMPS) Femme	Dc -40 ghz	12db
	Fr 701-185 mg3pf-xxx	Mâle de 1,85 mm	G3PO (SMPS) Femme	Dc -67 ghz	10 dB
	Fr 701-185 fg3pf-xxx	1,85 mm femelle	G3PO (SMPS) Femme	Dc -67 ghz	10 dB

FR711 & FR712 / GUT -085- formulaire 086 "Ensemble de câbles de la série
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Stee cuivre en cuivre plaqué argenté	0.51±0.0127
	2	Isolant	Ptfe solide	1.69±0.0254
	3	Chef d'orchestre extérieur	Fil de cuivre en conserve	2.2±0.05
	4	Veste	Fep	2.54

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	0.4	1	5	10	18
Atténuation (db / m)	0.43	0.70	1.72	2.49	3.46
Puissance (w)	253	157	69	47	33

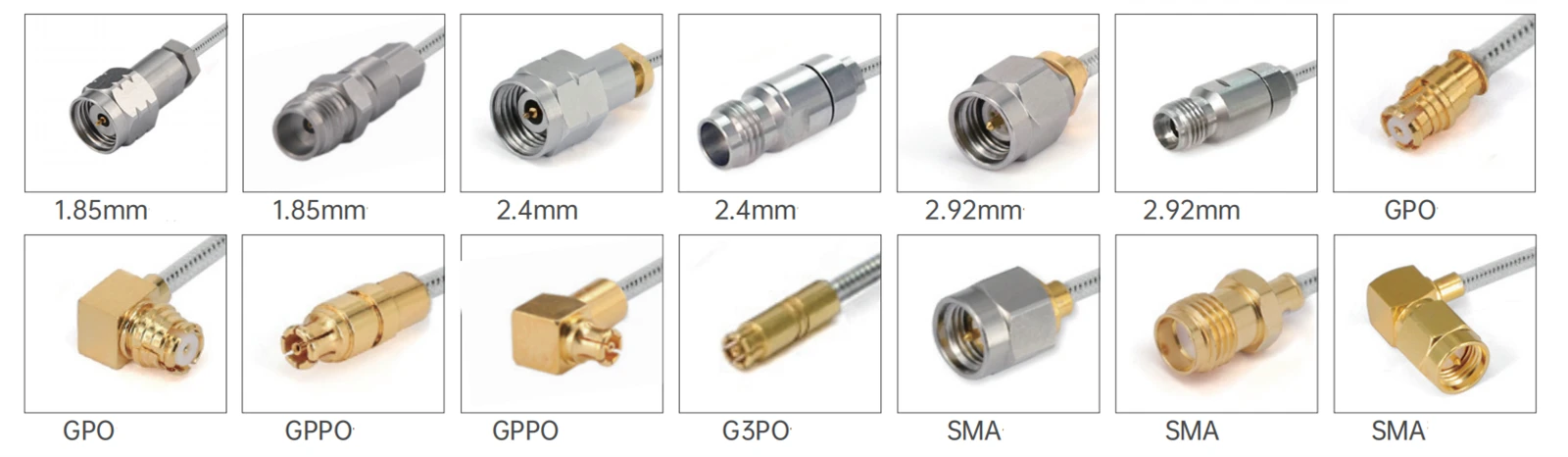

Modèles communs et indicateurs techniques

FR712 / GUT -085- Form-Fep (avec veste fep)
Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR
	Fr 712- smmsmm-xxx	Mâle SMA	Mâle SMA	Dc -26.5 ghz	1.35
	Fr 12- Smmsmwm-xxx -18 g	Mâle SMA	Mâle SMA avec un angle droit	Dc -18 ghz	1.35
	Fr 712- smwmsmwm-xxx -18 g	Mâle SMA avec un angle droit	Mâle SMA avec un angle droit	Dc -18 ghz	1.40
	Fr 712- smmgpf-xxx	Mâle SMA	GPO (SMP) femme	Dc -26.5 ghz	1.35
	Fr 712- smmgpwf-xxx	Mâle SMA	GPO (SMP) femelle avec un angle droit	Dc -26.5 ghz	1.40
	Fr 712- smmgppf-xxx	Mâle SMA	Gppo (mini-SMP) femme	Dc -26.5 ghz	1.35
	Fr 712- smmgppwf-xxx	Mâle SMA	Femelle Gppo (mini-SMP) avec un angle droit	Dc -26.5 ghz	1.40
	Fr 712- smwmgppf-xxx -18 g	Mâle SMA avec un angle droit	Gppo (mini-SMP) femme	Dc -18 ghz	15 dB
	Fr 712- smwmgppwf-xxx -18 g	Mâle SMA avec un angle droit	Femelle Gppo (mini-SMP) avec un angle droit	Dc -18 ghz	15 dB
	Fr 712- smfgpf-xxx	Sma femelle	GPO (SMP) femme	Dc -18 ghz	1.35
	Fr 712- smffgpf-xxx	SMA femelle avec bride à 4 trous	GPO (SMP) femme	Dc -18 ghz	1.35
	Fr 712- Smfgppf-xxx	Sma femelle	Gppo (mini-SMP) femme	Dc -26.5 ghz	1.40
	Fr 712- smffgppf-xxx	SMA femelle avec bride à 4 trous	Gppo (mini-SMP) femme	Dc -26.5 ghz	1.40
	Fr 712-292 m292m-xxx	Mâle de 2,92 mm	Mâle de 2,92 mm	Dc - 40 ghz	1.44
	Fr 712-292 mgpf-xxx	Mâle de 2,92 mm	GPO (SMP) femme	Dc - 40 ghz	10 dB
	Fr 712-292 mgpwf-xxx	Mâle de 2,92 mm	GPO (SMP) femelle avec un angle droit	Dc - 40 ghz	10 dB
	Fr 712-292 fgpf-xxx	2,92 mm femelle	GPO (SMP) femme	Dc - 40 ghz	10 dB
	Fr 712-292 ffgpf-xxx	2,92 mm femelle avec bride à 4 trous	GPO (SMP) femme	Dc - 40 ghz	10 dB
	Fr 712-292 mgppf-xxx	Mâle de 2,92 mm	Gppo (mini-SMP) femme	Dc - 40 ghz	14 dB
	Fr 712-292 mgppwf-xxx	Mâle de 2,92 mm	Femelle Gppo (mini-SMP) avec un angle droit	Dc - 40 ghz	14 dB
	Fr 712-292 fgppf-xxx	2,92 mm femelle	Gppo (mini-SMP) femme	Dc - 40 ghz	14 dB
	Fr 712-292 ffgppf-xxx	2,92 mm femelle avec bride à 4 trous	Gppo (mini-SMP) femme	Dc - 40 ghz	14 dB
	Fr 712-292 mg3pf-xxx	Mâle de 2,92 mm	G3PO (SMPS) Femme	Dc - 40 ghz	12db
	Fr 712-292 fg3pf-xxx	2,92 mm femelle	G3PO (SMPS) Femme	Dc - 40 ghz	12db
	Fr 712-292 ffg3pf-xxx	2,92 mm femelle avec bride à 4 trous	G3PO (SMPS) Femme	Dc - 40 ghz	12db
	Fr 712-185 mg3pf-xxx	Mâle de 1,85 mm	G3PO (SMPS) Femme	Dc - 67 ghz	10 dB
	Fr 712-185 fg3pf-xxx	1,85 mm femelle	G3PO (SMPS) Femme	Dc - 67 ghz	10 dB
	Fr 712-185 ffg3pf-xxx	1,85 mm femelle avec bride à 4 trous	G3PO (SMPS) Femme	Dc - 67 ghz	10 dB

FR711 / GUT -085- Form (sans veste fep)
Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR
	Fr 711- smmsmm-xxx	Mâle SMA	Mâle SMA	Dc -26.5 ghz	1.35
	Fr 11- Smmsmwm-xxx -18 g	Mâle SMA	Mâle SMA avec un angle droit	Dc -18 ghz	1.35
	Fr 711- smwmsmwm-xxx -18 g	Mâle SMA avec un angle droit	Mâle SMA avec un angle droit	Dc -18 ghz	1.40
	Fr 711- smwmgppwf-xxx -18 g	Mâle SMA avec un angle droit	Femelle Gppo (mini-SMP) avec un angle droit	Dc -18 ghz	1.40
	Fr 711-292 mmmpxm-xxx	Mâle de 2,92 mm	Mâle MMPX	Dc -40 ghz	14 dB
	R 711-292 mmmpxf-xxx	Mâle de 2,92 mm	Femelle MMPX	Dc -40 ghz	14 dB
	Fr 711-24 mmmpxm-xxx	Mâle de 2,4 mm	Mâle MMPX	Dc -50 ghz	12db
	Fr 711-24 mmmpxf-xxx	Mâle de 2,4 mm	Femelle MMPX	Dc -50 ghz	12db
	Fr 711-185 mmmpxm-xxx	Mâle de 1,85 mm	Mâle MMPX	Dc -67 ghz	10 dB
	Fr 711-185 mmmpxf-xxx	Mâle de 1,85 mm	Femelle MMPX	Dc -67 ghz	10 dB
	Fr 711-185 mg3pf-xxx	Mâle de 1,85 mm	G3PO (SMPS) Femelle	Dc -67 ghz	10 dB
	Fr 711-185 fg3pf-xxx	1,85 mm femelle	G3PO (SMPS) Femelle	Dc -67 ghz	10 dB
	Fr 711-185 ffg3pf-xxx	1,85 mm femelle avec bride à 4 trous	G3PO (SMPS) Femelle	Dc -67 ghz	10 dB
