Principe de travail de l'antenne du klaxon





1. Structure de base

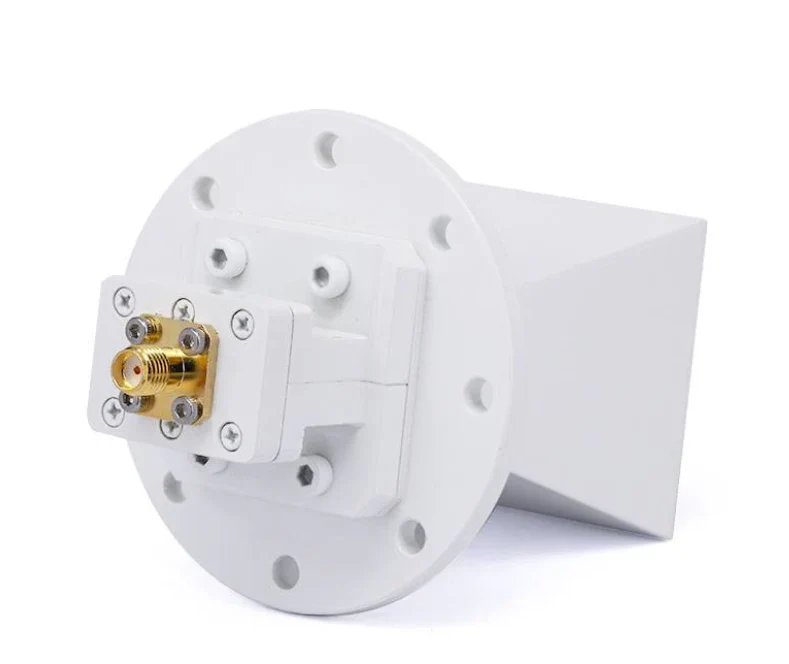

Une antenne du klaxon se compose généralement d'une structure conductrice sous la forme d'une corne, avec l'extrémité large orientée vers l'extérieur et l'extrémité étroite connectée à la source d'alimentation . La forme de la corne peut être rectangulaire, circulaire ou d'autres formes, en fonction des exigences de conception .

2. Principe de travail

Le principe de travail de l'antenne du klaxon est basé sur la propagation et le rayonnement des ondes électromagnétiques à travers un guide d'ondes:

Source d'alimentation: La source d'alimentation d'une antenne du klaxon est généralement un guide d'onde ou une ligne de transmission micro-ondes qui fournit le signal d'onde électromagnétique à l'extrémité étroite (appelée "bouche de corne") de la corne .

Fonction de guide d'onde: L'extrémité étroite de la corne est généralement connectée à un guide d'onde, qui est un tube conducteur qui guide efficacement les signaux de haute fréquence . Le guide d'onde transfère l'onde électromagnétique à l'ouverture de la corne .

Processus de rayonnement: Lorsque l'onde électromagnétique entre dans l'extrémité étroite de la corne, les champs électriques et magnétiques du signal commencent à se développer ., la forme de la corne transforme progressivement l'onde électromagnétique entrante en ondes rayonnantes qui se propagent dans l'espace .

Schéma de rayonnement: Le modèle de rayonnement de l'antenne du klaxon est relativement uniforme, avec une bonne directionnalité . Le signal rayonne de l'ouverture de la corne, formant généralement un faisceau conique .

3. Avantages

Gain élevé: En raison de sa forte directionnalité, l'antenne du klaxon peut concentrer les signaux, augmentant le gain .

Large bande passante: L'antenne du klaxon a une large réponse en fréquence, ce qui le rend adapté aux signaux entre plusieurs gammes de fréquences .

Structure simple: L'antenne du klaxon a une conception simple, est facile à fabriquer et peut gérer des niveaux de puissance relativement élevés .

4. Applications

Les antennes de corne sont largement utilisées dans:

Communication micro-ondes et RF

Radar

Communication par satellite

Instruments de mesure électronique

Observations de radio-astronomie

En résumé, l'antenne du klaxon fonctionne en transformant les ondes électromagnétiques d'un guide d'onde en ondes rayonnées dans l'espace, offrant un gain élevé et une directionnalité forte . Il est utilisé dans diverses applications de transmission de signal à haute fréquence .
