Ensemble de câbles semi-rigide

Les ensembles de câbles semi-rigides sont des produits à haute performance largement utilisés dans les champs radiofréquences (RF) et micro-ondes, capables de répondre à une variété de connexions complexes et de transmission de signal . La structure semi-rigide permet au câble de maintenir une forme fixe . Transmission . Par conséquent, il convient aux systèmes de câblage complexes avec des exigences de stabilité élevées .

Le produit est disponible dans une large gamme de modèles . Prenez la série FR710S & FR710 / GUT - 085 086 "comme exemple . différents modèles conviennent à différentes plages de fréquences et interfaces de périphérique . par exemple, la plage FR710 - SMMSMM - xxx modèle est équipé de SNA avec SMA Connecteurs, a une fréquence de DC à DC - 26,5 GHz, et un rapport de retour de perte / tension de tension de 1.30.

Le contact central est en laiton plaqué or ou cuivre beryllium plaqué or . pour le contact extérieur, vous pouvez choisir parmi les cuivres en laiton plaqué or, le beryllium plaqué or, le matériau du corps principal est similaire, qui a une bonne conductivité électronique et des corrosion . PTFE . Le conducteur central du câble est en acier vêtu de cuivre plaqué en argent, et la couche isolante est solide PTFE . La gaine peut être faite sans matériau ou FEP, ce qui assure les performances de transmission du signal

En raison de leurs excellentes performances, les assemblages de câbles semi-rigides jouent un rôle crucial dans de nombreux domaines avec des exigences strictes pour la transmission du signal ., ils sont largement utilisés dans diverses industries telles que les communications, l'électronique et l'aérospatiale .

L'équipement de guerre électronique doit fonctionner dans des environnements d'interférence électromagnétique à haute intensité . L'efficacité de blindage élevée et les performances électriques stables des assemblées de câbles semi-rigides en font un choix idéal pour les connexions internes dans l'équipement de guerre électronique .

Dans les systèmes complexes de vaisseau spatial, les assemblages de câbles semi-rigides sont utilisés pour connecter divers instruments et périphériques .

1. Pour les ensembles de câbles de longueur personnalisés, veuillez ne pas oublier de laisser vos informations de longueur sur la page de paiement;
2. Tous les ensembles de câbles peuvent être fournis avec des paires ou des groupes à correspondance de phase; Si vous avez besoin que les câbles soient appariés en phase, veuillez nous envoyer un e-mail: sales@flexirf.com

FR710S & FR710 / GUT -085 086 "Ensemble de câbles semi-rigide de la série
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	0.51±0.0127
	2	Isolant	Ptfe solide	1.688±0.0254
	3	Chef d'orchestre extérieur	Cuivre / cuivre en conserve	2.2±0.05

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	0.5	1	5	10	20
Atténuation (db / m)	0.446	0.640	1.506	2.215	3.29
Puissance (w)	190.3	133.2	57.2	39.3	26.7
Modèles communs et indicateurs techniques

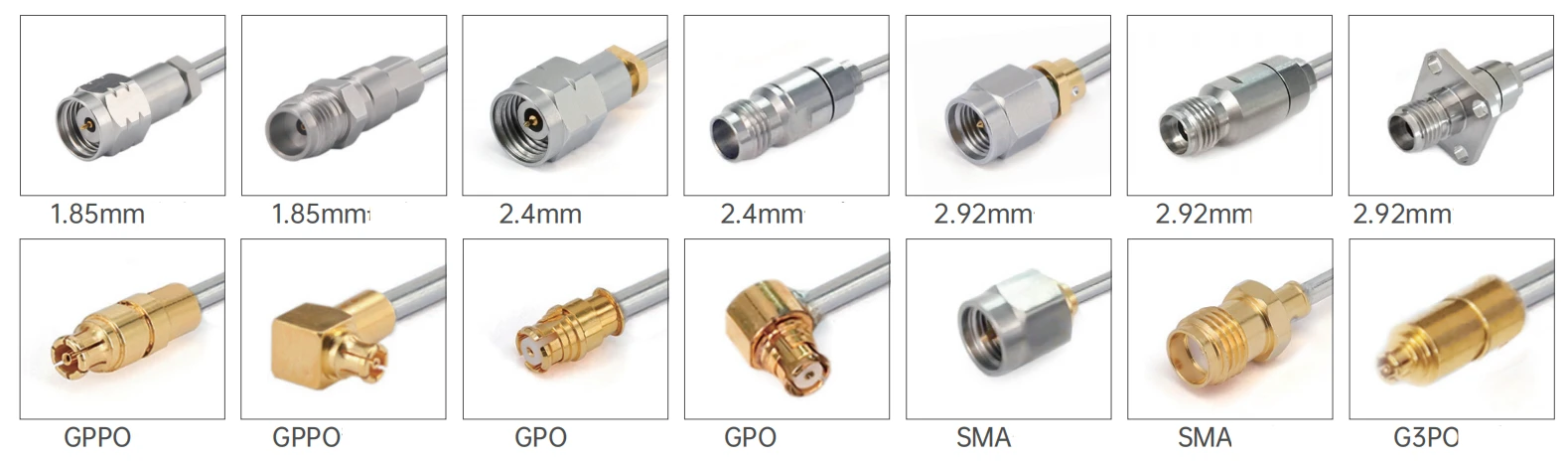

Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR

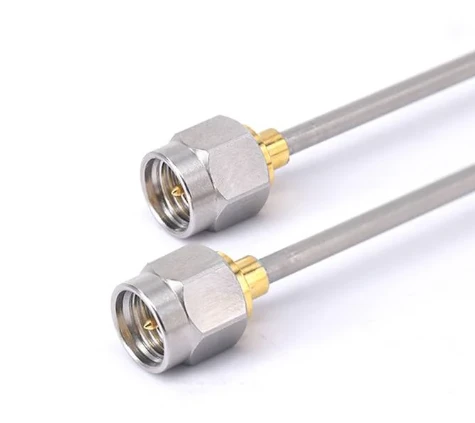

	FR710S-SMMSMM-XXX	Mâle SMA	Mâle SMA	Dc -26.5 ghz	1.30

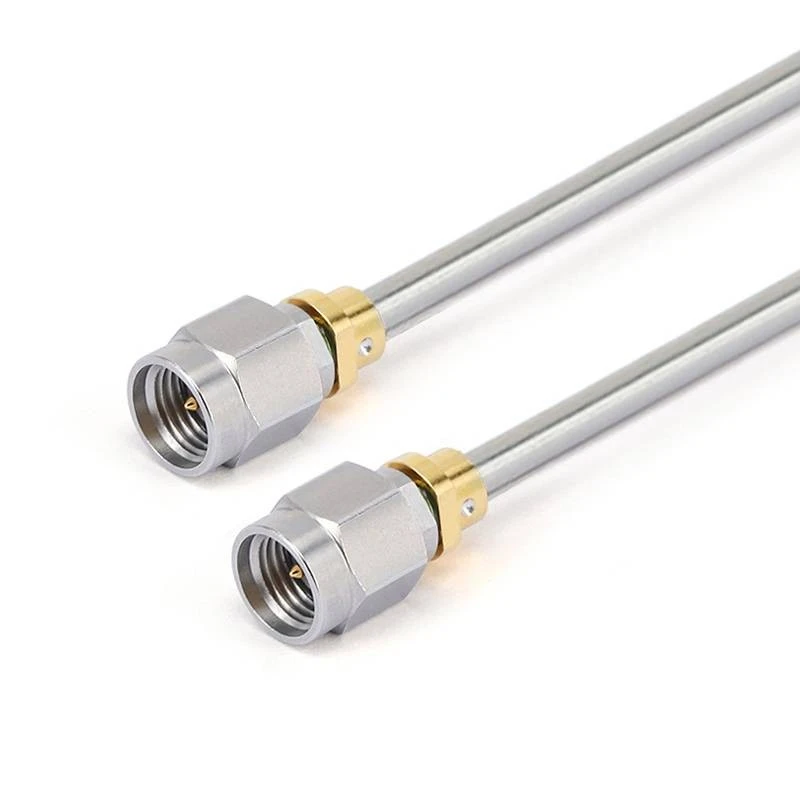

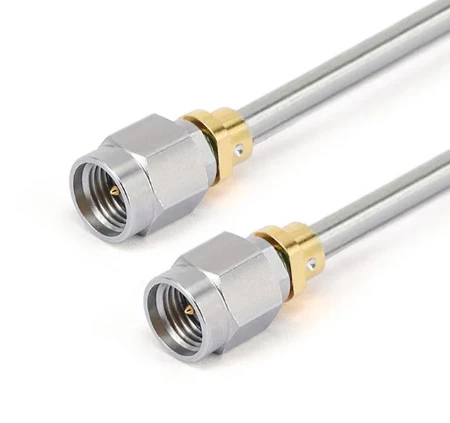

	FR710S -292 m292m-xxx	Mâle de 2,92 mm	Mâle de 2,92 mm	Dc -40 ghz	1.35

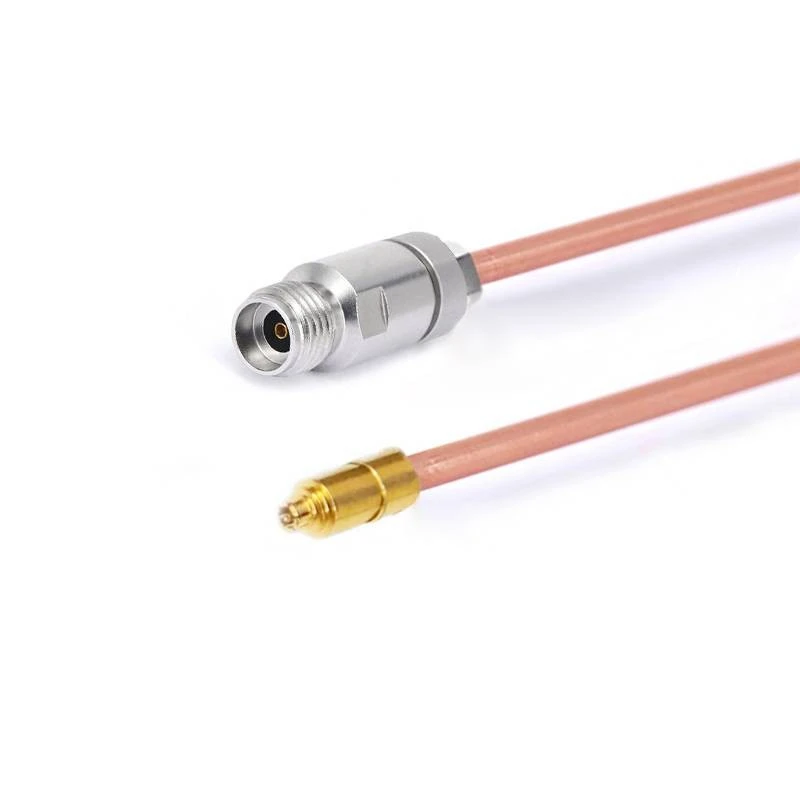

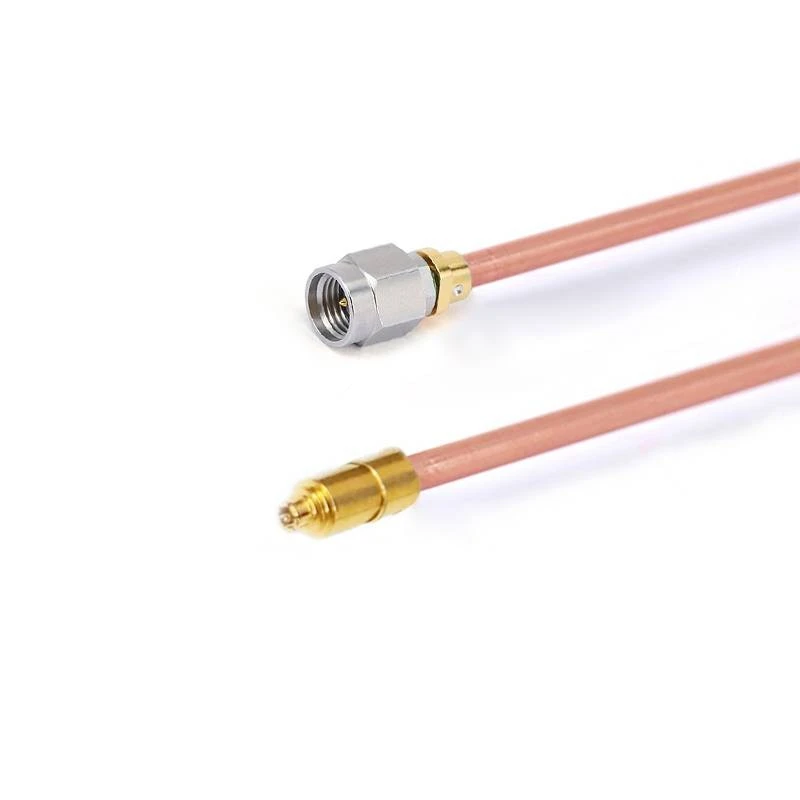

	Fr 710-292 mg3pf-xxx	Mâle de 2,92 mm	G3PO (SMPS) Femme	Dc -40 ghz	14 dB

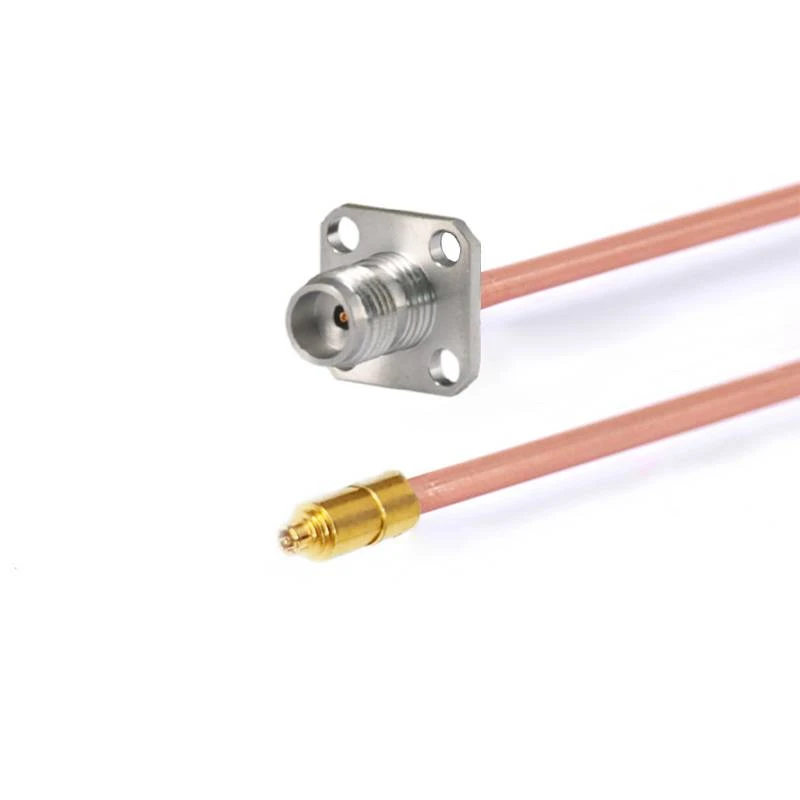

	Fr 710-292 ffg3pf-xxx	Mâle de 2,92 mm avec une bride à 4 trous	G3PO (SMPS) Femme	Dc -40 ghz	14 dB
	Fr 710-185 mg3pf-xxx	Mâle de 185 mm	G3PO (SMPS) Femme	Dc -67 ghz	10 dB
	Fr 710-185 fg3pf-xxx	Femelle de 185 mm	G3PO (SMPS) Femme	Dc -67 ghz	10 dB
	Fr 710-185 ffg3pf-xxx	Femelle de 185 mm avec bride à 4 trous	G3PO (SMPS) Femme	Dc -67 ghz	10 dB

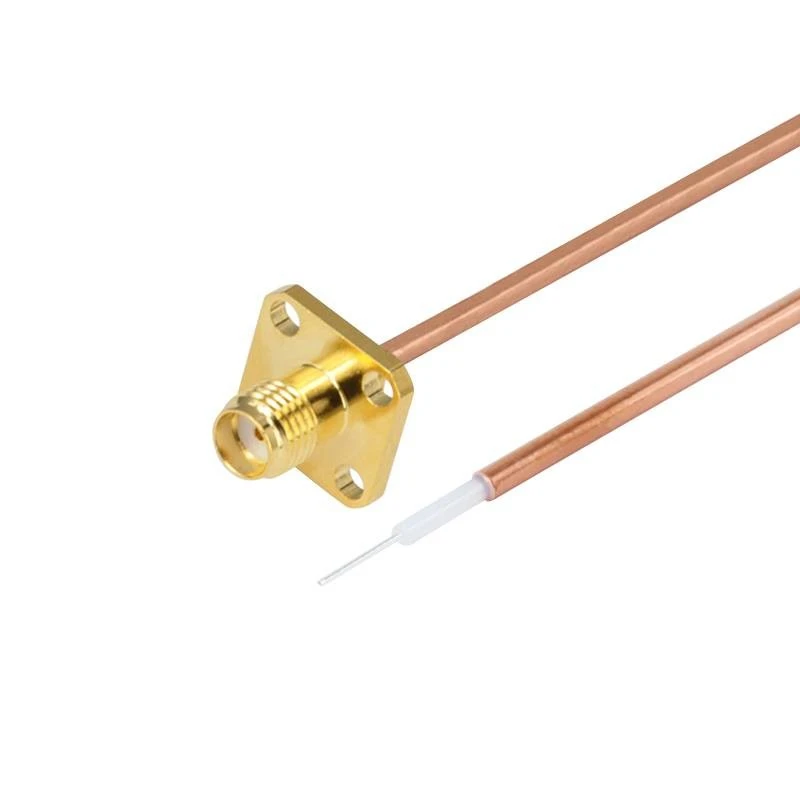

	FR 710- SMFF 000- xxx	SMA femelle avec bride à 4 trous	Ouvrir	Dc -18 ghz	1.30
	FR 710- SMFF 000- xxx	Sma femelle	Ouvrir	Dc -18 ghz	1.30
	Fr 710-292 f 000- xxx	2,92 mm femelle	Ouvrir	Dc -40 ghz	1.35

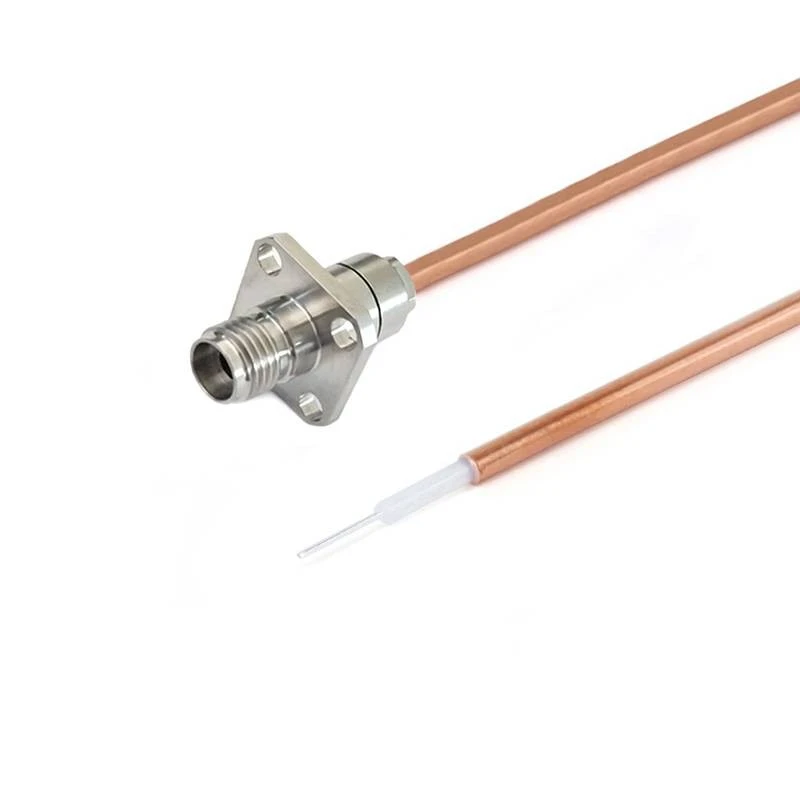

	Fr 710-292 f 000- xxx	2,92 mm femelle avec bride à 4 trous	Ouvrir	Dc -40 ghz	1.35
	Fr 710-24 f 000- xxx	Femelle de 2,4 mm	Ouvrir	Dc -50 ghz	1.44
	Fr 710-24 ff 000- xxx	Femelle de 2,4 mm	Ouvrir	Dc -50 ghz	1.44
	Fr 710-185 f 000- xxx	1,85 mm femelle	Ouvrir	Dc -67 ghz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm femelle avec bride à 4 trous	Ouvrir	Dc -67 ghz	1.50
