Tout sur les connecteurs SMA



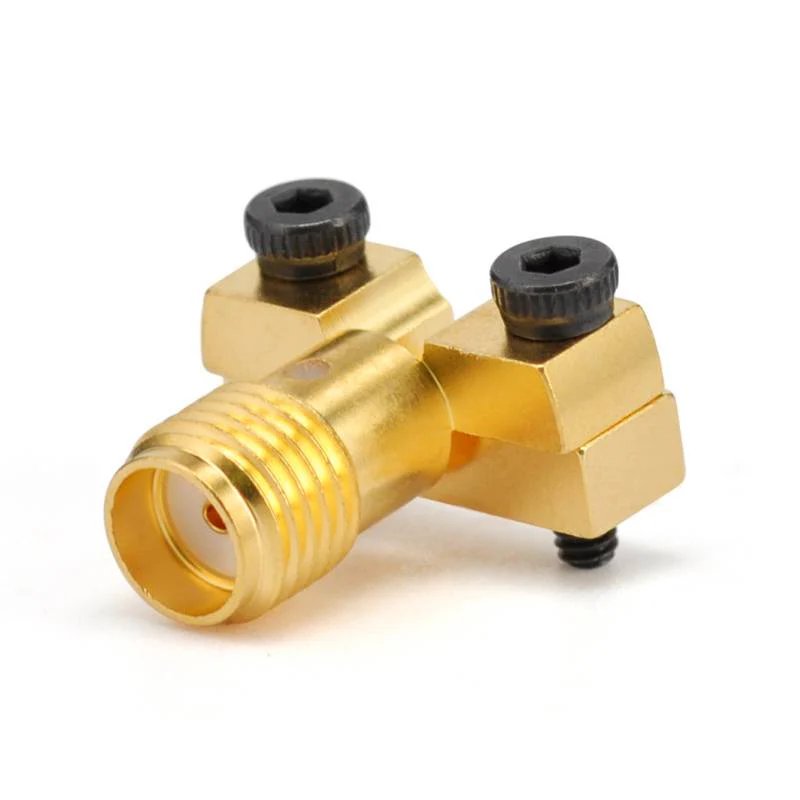

Le connecteur SMA est un connecteur coaxial RF largement utilisé, réputé pour ses performances élevées et sa polyvalence .. signaux .



1. Caractéristiques principales des connecteurs SMA

Taille: les connecteurs SMA ont une structure compacte avec un diamètre de conducteur extérieur de 0 . 141 pouces, ce qui les rend adaptés aux applications avec un espace limité.

Plage de fréquences: ils fonctionnent généralement jusqu'à 18 GHz, bien que certaines versions haute performance puissent atteindre 26 . 5 GHz ou même plus.

Impédance: la plupart des connecteurs SMA sont de 50 ohms, ce qui est la configuration standard pour les systèmes RF et micro-ondes .

Mécanisme de couplage: adopte une conception de couplage fileté avec des fils de 1/4 pouce et 36 fils par pouce UNC, assurant une connexion ferme et stable avec une forte résistance aux vibrations .

Matériaux SMA et processus de traitement de surface

La coquille est généralement en laiton et en acier inoxydable, et peut être plaqué (comme le nickel, l'or) pour améliorer la résistance à la corrosion et la conductivité .

Le conducteur central peut être du cuivre en cuivre, en laiton ou en beryllium, avec une surface plaquée or pour obtenir une transmission optimale de signal .

Tentage Ratio des ondes debout (VSWR): les connecteurs SMA de haute qualité ont un VSWR faible (généralement en dessous de 1 . 2: 1 en dessous de 12 GHz), signifiant transmission de signal efficace avec une réflexion minimale.



2. Types de connecteurs SMA

Les connecteurs SMA sont disponibles dans diverses configurations pour s'adapter à différentes applications:

Selon les types de port, ils peuvent être divisés en: Port standard SMA, SMA à connexion rapide et polarité inverse SMA .

Selon les styles structurels, ils peuvent être divisés en types droits et à angle droit . Les connecteurs droits sont utilisés pour les connexions en série, tandis que les types d'angle droit conviennent aux espaces restreints . Le 90- degrés peut économiser de l'espace ou réduire la tension de câble .

Selon les méthodes d'installation, ils peuvent être divisés en types réguliers et de montage de panneau . Les connecteurs de montage de panneaux sont conçus pour l'installation sur des panneaux ou des boîtiers, avec divers types tels que 2- Fenches, 4- Fleennes et brides rondes .



3. Utilisations courantes de SMA

Dans le champ de télécommunications, les connecteurs SMA sont largement utilisés dans les stations de base de téléphone mobile, les systèmes satellites et l'équipement de communication sans fil .

Dans l'équipement de test, ils sont utilisés dans des dispositifs de test tels que les oscilloscopes, les analyseurs de réseau et les générateurs de signaux .

Dans les systèmes d'antenne, les connecteurs SMA sont souvent utilisés pour connecter les antennes dans les systèmes sans fil .

Dans les circuits RF, ils se trouvent dans de nombreux dispositifs RF tels que les amplificateurs, les filtres et les mélangeurs .

Notes



4. Capacité de manutention de puissance:

Bien que les connecteurs SMA soient adaptés aux systèmes RF de faible puissance et d'énergie moyenne, ils peuvent ne pas être adaptés aux applications de haute puissance . pour les scénarios de puissance supérieure, d'autres connecteurs tels que N-type ou 7 / 16- peuvent être plus appropriés .

Durabilité mécanique: Par rapport à certains connecteurs plus grands, les connecteurs SMA sont relativement fragiles, en particulier en termes d'alignement de la broche et de contrainte mécanique résistante ..



Compatibilité: lors de la sélection des connecteurs SMA, assurez-vous que les connecteurs masculins et féminins correspondent en termes de taille et d'impédance pour assurer une bonne connexion ., ils peuvent également être interconnectés avec 2 .} 92 mm et 3,5 mm.
