Série stable de phase de perte basse

Dans les champs de coupe-bord d'aujourd'hui tels que la communication, les tests électroniques et la mesure, la stabilité de la transmission du signal et les caractéristiques faibles de perte sont devenues des facteurs de base déterminant les performances des systèmes, et les exigences pertinentes deviennent de plus en plus strictes .

Envoyez demande

Description

Introduction du produit

Dans les champs de coupe-bord d'aujourd'hui tels que la communication, les tests électroniques et la mesure, la stabilité de la transmission du signal et les caractéristiques faibles de perte sont devenues des facteurs principaux déterminant les performances des systèmes, et les exigences pertinentes deviennent de plus en plus stables . Transmission de signal précise et efficace .

Caractéristiques de la structure du produit

Excellentes caractéristiques de perte: pertes:

Ils présentent des performances de perte faibles extrêmement exceptionnelles dans différentes conditions de fréquence . en prenant le modèle FRU1 / GT147A (40GHz) comme exemple, même dans un environnement de fréquence élevé jusqu'à 40 GHz, son atténuation n'est que 2 . 85 dB par mètre.

Superbe stabilité de phase:

Ils possèdent des caractéristiques de phase très stables . Par exemple, lorsque le FRU1 / GT147A fonctionne à une fréquence de 10 GHz, sa stabilité de phase mécanique peut atteindre 10 GHz / 3 degrés; Lorsque la fréquence est de 18 GHz, elle peut atteindre 18 GHz / 5 degrés . Une telle phase stable peut supprimer efficacement les fluctuations de phase pendant la transmission du signal, évitant largement les systèmes de communication et les équipements de test avec des exigences extrêmement élevées pour la précision de phas Systèmes .

Couverture à grande fréquence:

Les produits ont une large gamme de couverture en fréquence, coulant du courant direct (DC) à 110 GHz . différents modèles d'assemblages de câbles peuvent être adaptés avec précision à différentes gammes de fréquences pour répondre à diverses exigences d'application .

Application de produit

Dans les tests de chambre à micro-ondes anéchoïques, ils connectent l'équipement et les dispositifs de test à tester, et leurs caractéristiques de transmission de signal stables garantissent la précision et la fiabilité des résultats des tests . en tant que composants de connexion clés dans des instruments tels que les analyseurs de réseau et les analyseurs spectres, ils garantissent la mesure précise des signaux faibles par les instruments, fournissant un soutien solide pour la recherche et le développement des produits électroniques et la qualité inspection .

Notes importantes

1. Pour les ensembles de câbles de longueur personnalisés, veuillez ne pas oublier de laisser vos informations de longueur sur la page de paiement;
2. Tous les ensembles de câbles peuvent être fournis avec des paires ou des groupes à correspondance de phase; Si vous avez besoin que les câbles soient appariés en phase, veuillez nous envoyer un e-mail: sales@flexirf.com

Données de spécification du produit

Configuration

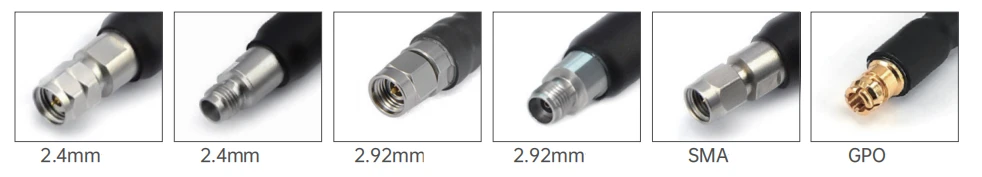

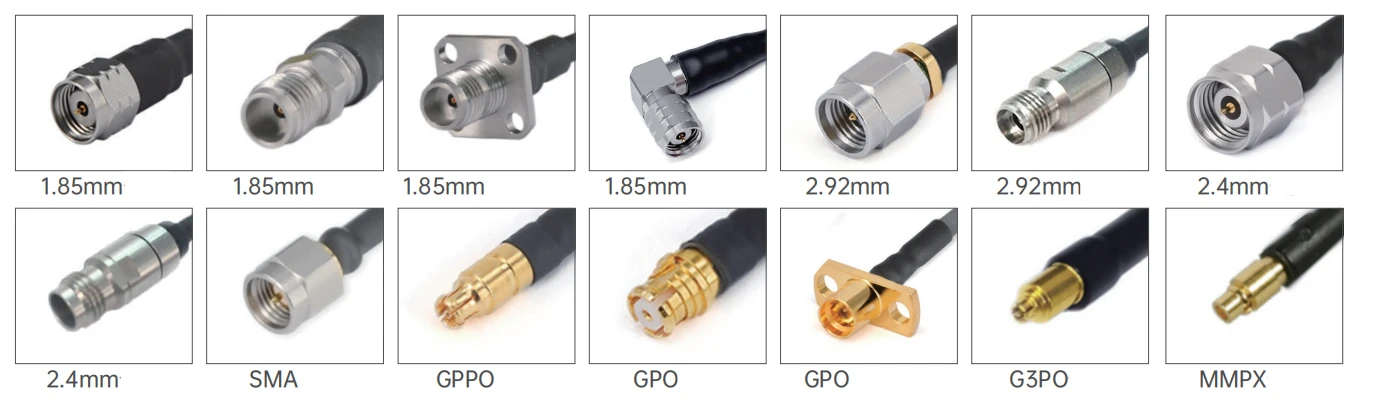

Connecteur 1 Type	1,85 mm / 2,4 mm / 2,92 mm / sma / g3po / gppo / n / tnc
Connecteur 1 Impédance	50 ohms
Connecteur 1 Polarité	Standard
Connecteur 2 Type	1,85 mm / 2,4 mm / 2,92 mm / sma / g3po / gppo / n / tnc
Connecteur 2 Impédance	50 ohms
Connecteur 2 Polarité	Standard
Méthode de montage du connecteur	Aucun
Style de corps du connecteur	Angle droit et droit
Informations sur le matériel
Contact central	En laiton plaqué, beryllium cuivre en or plaqué
Contact extérieur	En laiton plaqué, beryllium en cuivre plaqué, acier inoxydable passivé
Corps	En laiton plaqué, oryllium en or en cuivre, acier inoxydable passivé
Diélectrique	PEI / PTFE
Données environnementales
Plage de température	-40 degré à +165 degré
2011/65 / UE (ROHS)	Conforme

Type de produit

Ensemble de câbles de phase stable FRU1 / GT147A (40 GHz)
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	0.91±0.05
	2	Isolant	Ptfe solide	2.69±0.05
	3	Blindage intérieur	Bande de cuivre plaquée en argent	2.86±0.05
	4	Blindage extérieur	Tressage de fil de cuivre plaqué argenté	3.28±0.05
	5	veste	Fep	3.73±0.13

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	1	10	18	26.5	40
Atténuation (db / m)	0.39	1.31	1.81	2.23	2.85
Puissance (w)	380	120	90	75	65

Propriétés électriques et mécaniques
Fréquence (Ghz)	Impédance (Ω)	Taux de transmission	Capacitance	Blindage	Température de fonctionnement gamme	Rayon de flexion minimum	Mécanique stabilité de la phase
40	50	77%	86 pf / m	>100 dB	-65 degré ~ +165 degré	6,35 mm	10 GHz / 3 degrés 18 GHz / 5 degrés
Modèles communs et indicateurs techniques

Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR

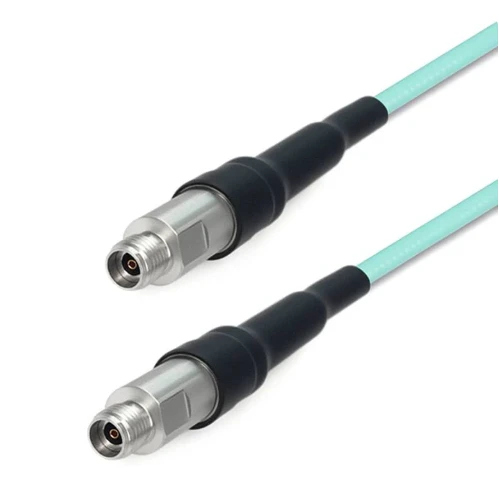

	Fru 1-292 f292f-xxx	2,92 mm femelle	2,92 mm femelle	Dc -40 ghz	1.44
	Fru 1-292 m292m-xxx	Mâle de 2,92 mm	Mâle de 2,92 mm	Dc -40 ghz	1.44

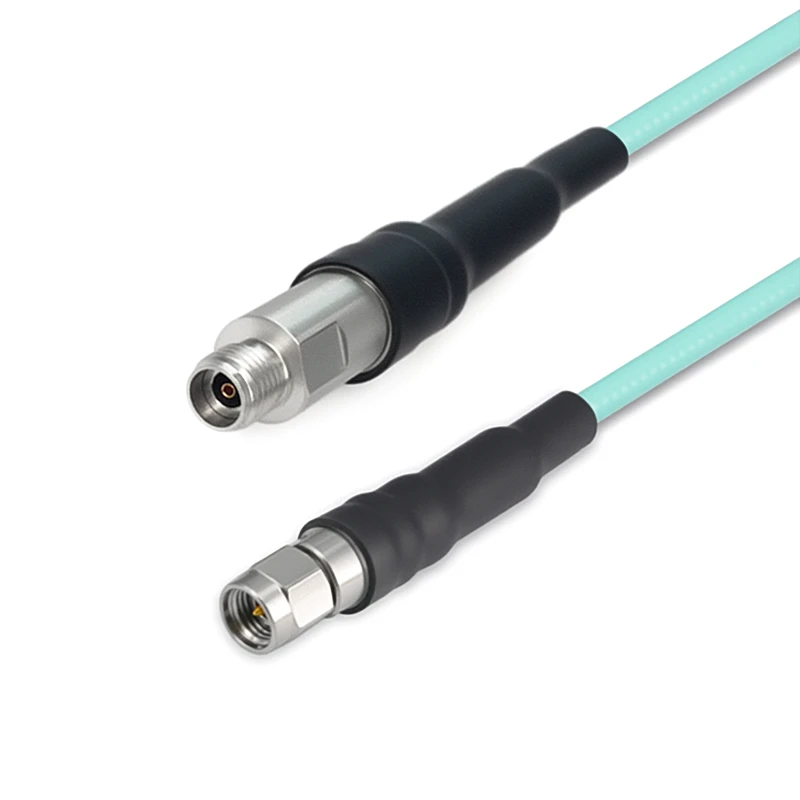

	Fru 1-292 m292f-xxx	Mâle de 2,92 mm	2,92 mm femelle	Dc -40 ghz	1.44

FRU2 / GT3506 Assemblage de câbles de phase stable à faible perte (65 GHz)
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	0.51±0.05
	2	Isolant	Ptfe solide	1.38±0.05
	3	Blindage intérieur	Bande de cuivre plaquée en argent	1.58±0.05
	4	Blindage extérieur	Tressage de fil de cuivre plaqué argenté	1.90±0.05
	5	veste	Fep	2.20±0.13

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	1	3	6	10	12	16	18	26.5	40	67
Atténuation (db / m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Puissance (w)	55	32	22	17	15	13	12	10	8	6

Propriétés électriques et mécaniques
Fréquence (ghz	Impédance (ω)	Taux de transmission	Capacitance	Blindage	Température de fonctionnement gamme	Rayon de flexion minimum	Tension de support diélectrique
67 GHz	50Ω	82%	94pf / m	>90 dB	-55 degré ~ +125 degré	11 mm	800V @ DC
Modèles communs et indicateurs techniques

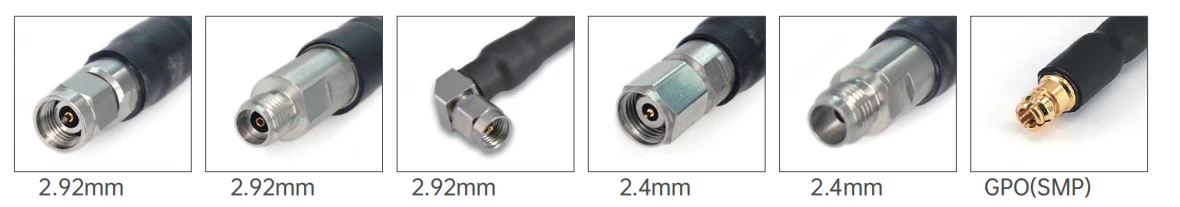

Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR
	Fru 2- smmsmm-xxx	Mâle SMA	Mâle SMA	Dc -26.5 ghz	1.30
	Fru 2- smmgpf-xxx	Mâle SMA	GPO (SMP) femme	Dc -26.5 ghz	1.35
	Fru 2- smmgpwf-xxx	Mâle SMA	GPO (SMP) femelle avec un angle droit	Dc -26.5 ghz	12db
	Fru 2- smmgppf-xxx	Mâle SMA	Gppo (mini-SMP) femme	Dc -26.5 ghz	13db
	Fru 2- smmgppwf-xxx	Mâle SMA	Femelle Gppo (mini-SMP) avec un angle droit	Dc -26.5 ghz	12db
	Fru 2- smffgpf-xxx	SMA femelle avec bride à 4 trous	GPO (SMP) femme	Dc -18 ghz	1.30
	Fru 2- smffgppf-xxx	SMA femelle avec bride à 4 trous	Gppo (mini-SMP) femme	Dc -18 ghz	16 dB
	Fru 2-292 m292m-xxx	Mâle de 2,92 mm	Mâle de 2,92 mm	Dc -40 ghz	1.35
	Fru 2-292 mgpf-xxx	Mâle de 2,92 mm	GPO (SMP) femme	Dc -40 ghz	14 dB

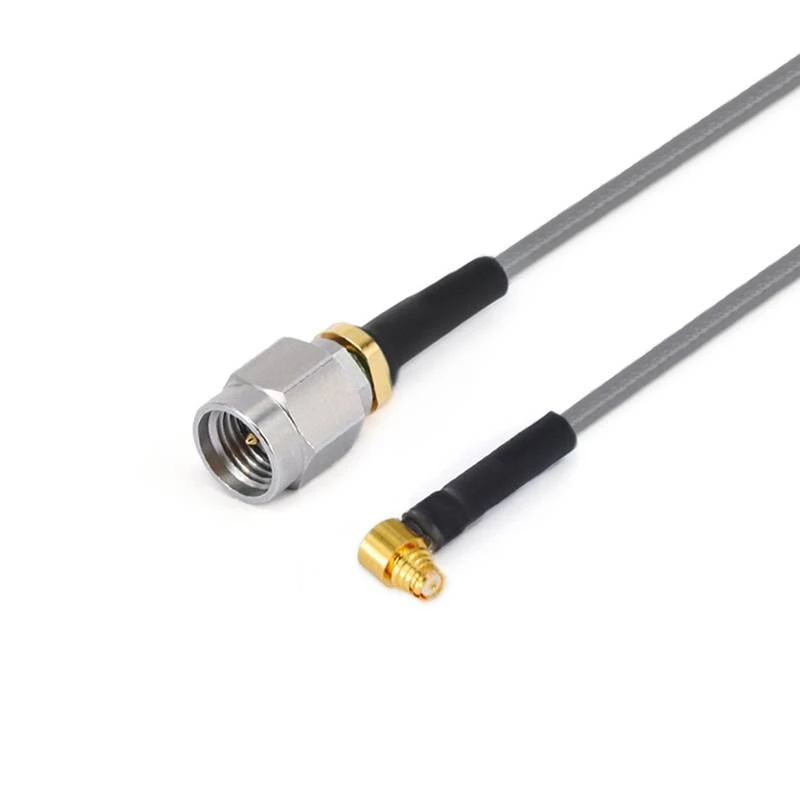

	Fru 2-292 mgpwf-xxx	Mâle de 2,92 mm	GPO (SMP) femelle avec un angle droit	Dc -40 ghz	12db
	Fru 2-292 mmmpxm-xxx	Mâle de 2,92 mm	Mâle MMPX	Dc -40 ghz	14 dB
	Fru 2-292 mmmpxf-xxx	Mâle de 2,92 mm	Femelle MMPX	Dc -40 ghz	14 dB
	Fru 2-292 mg3pf-xxx	Mâle de 2,92 mm	G3PO (SMPS) Femme	Dc -40 ghz	14 dB
	Fru 2-292 mgppwf-xxx	Mâle de 2,92 mm	Femelle Gppo (mini-SMP) avec un angle droit	Dc -40 ghz	12db
	Fru 2-292 m24m-xxx	Mâle de 2,92 mm	Mâle de 2,4 mm	Dc -40 ghz	1.35
	Fru 2-292 mgppf-xxx	Mâle de 2,92 mm	Gppo (mini-SMP) femme	Dc -40 ghz	14 dB
	Fru 2-292 fg3pf-xxx	2,92 mm femelle	G3PO (SMPS) Femme	Dc -40 ghz	14 dB
	Fru 2-292 ffg3pf-xxx	2,92 mm femelle avec bride à 4 trous	G3PO (SMPS) Femme	Dc -40 ghz	14 dB

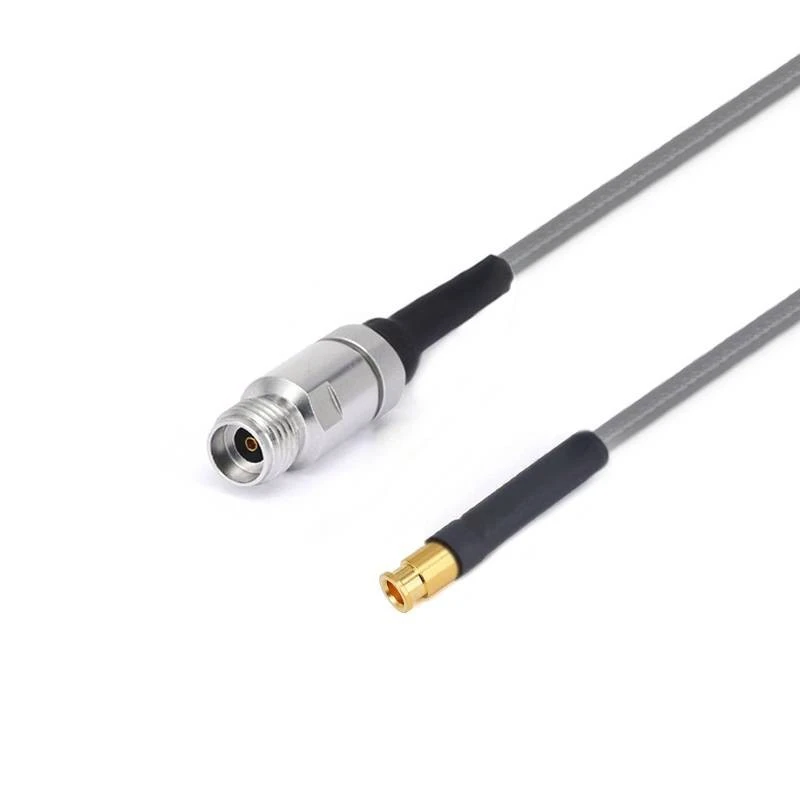

	Fru 2-292 fmmpxm-xxx	2,92 mm femelle	Mâle MMPX	Dc -40 ghz	14 dB
	Fru 2-292 ffmmpxm-xxx	2,92 mm femelle avec bride à 4 trous	Mâle MMPX	Dc -40 ghz	14 dB
	Fru 2-292 ffgpf-xxx	2,92 mm femelle avec bride à 4 trous	GPO (SMP) femme	Dc -40 ghz	14 dB
	Fru 2-24 m24m-xxx	Mâle de 2,4 mm	Mâle de 2,4 mm	Dc -50 ghz	1.44
	Fru 2-24 mgpf-xxx	Mâle de 2,4 mm	GPO (SMP) femme	Dc -40 ghz	14 dB
	Fru 2-24 mgpwf-xxx	Mâle de 2,4 mm	GPO (SMP) femelle avec un angle droit	Dc -40 ghz	12db
	Fru 2-24 mmmpxm-xxx	Mâle de 2,4 mm	Mâle MMPX	Dc -50 ghz	10 dB
	Fru 2-24 mmmpxm-xxx	Mâle de 2,4 mm	Mâle MMPX	Dc -50 ghz	10 dB
	Fru 2-24 mgppf-xxx	Mâle de 2,4 mm	Gppo (mini-SMP) femme	Dc -50 ghz	10 dB
	Fru 2-24 mgppwf-xxx	Mâle de 2,4 mm	Femelle Gppo (mini-SMP) avec un angle droit	Dc -50 ghz	10 dB
	Fru 2-24 ffgpf-xxx	Femelle de 2,4 mm avec bride à 4 trous	GPO (SMP) femme	Dc -50 ghz	10 dB
	Fru 2-24 ffgppf-xxx	Femelle de 2,4 mm avec bride à 4 trous	Gppo (mini-SMP) femme	Dc -50 ghz	10 dB

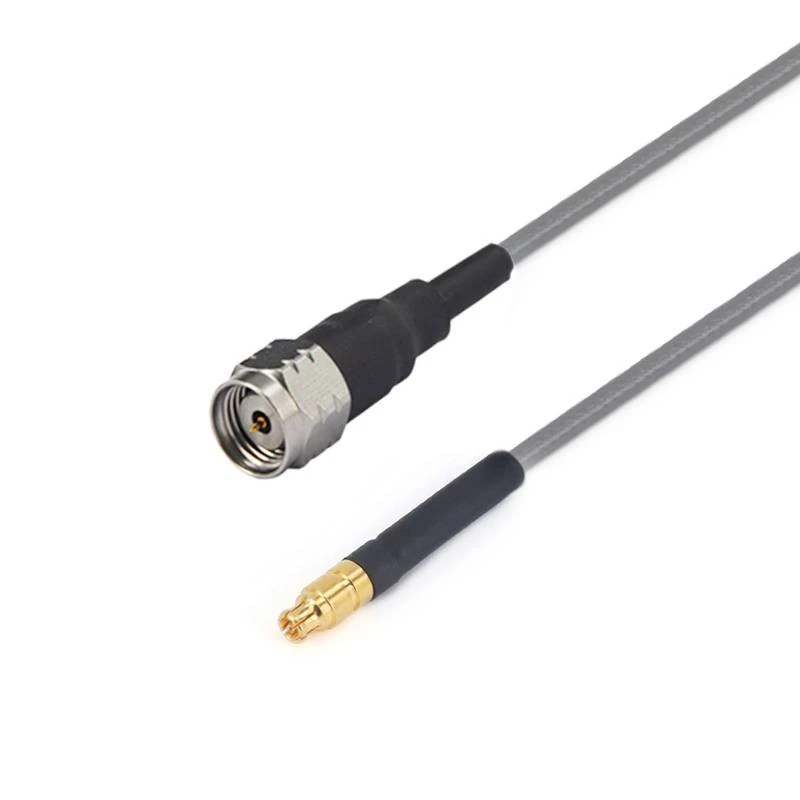

	Fru 2-185 mgppf-xxx	Mâle de 1,85 mm	Gppo (mini-SMP) femme	Dc -67 ghz	10 dB
	Fru 2-185 wmgppf-xxx	1,85 mm mâle avec un angle droit	Gppo (mini-SMP) femme	Dc -67 ghz	10 dB
	Fru 2-185 mg3pf-xxx	Mâle de 1,85 mm	G3PO (SMPS) Femme	Dc -67 ghz	10 dB
	Fru 2-185 mmmpxm-xxx	Mâle de 1,85 mm	Mâle MMPX	Dc -67 ghz	10 dB
	Fru 2-185 mmmpxf-xxx	Mâle de 1,85 mm	Femelle MMPX	Dc -67 ghz	10 dB
	Fru 2-185 fgppf-xxx	1,85 mm femelle	Gppo (mini-SMP) femme	Dc -67 ghz	10 dB
	Fru 2-185 ffgppf-xxx	1,85 mm femelle avec bride à 4 trous	Gppo (mini-SMP) femme	Dc -67 ghz	10 dB
	Fru 2-185 fg3pf-xxx	1,85 mm femelle	G3PO (SMPS) Femme	Dc -67 ghz	10 dB
	Fru 2-185 ffg3pf-xxx	1,85 mm femelle avec bride à 4 trous	Gppo (mini-SMP) femme	Dc -67 ghz	10 dB
	Fru 2-185 fmmpxm-xxx	1,85 mm femelle	Mâle MMPX	Dc -67 ghz	10 dB
	Fru 2-185 fmmpxf-xxx	1,85 mm femelle	Femelle MMPX	Dc -67 ghz	10 dB

FRU3 / GT3507 Ensemble de câbles de phase stable à faible perte (40 GHz)
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	0.91±0.05
	2	Isolant	Ptfe solide	2.69±0.05
	3	Blindage intérieur	Bande de cuivre plaquée en argent	2.86±0.05
	4	Blindage extérieur	Tressage de fil de cuivre plaqué argenté	3.28±0.05
	5	veste	Fep	3.73±0.13

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	1	10	18	26.5	40
Atténuation (db / m)	0.39	1.31	1.81	2.23	2.85
Puissance (w)	380	120	90	75	65

Propriétés électriques et mécaniques
Fréquence (GHz)	Impédance (ω)	Taux de transmission	Capacitance	Blindage	Température de fonctionnement gamme	Rayon de flexion minimum	Mécanique stabilité de la phase
40	50	85%	86 pf / m	>90 dB	-65 degré ~ +165 degré	11 mm	10 GHz / 3 degrés 18 GHz / 5 degrés
Modèles communs et indicateurs techniques

Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR
	Fru 3-292 m292m-xxx	Mâle de 2,92 mm	Mâle de 2,92 mm	Dc -40 ghz	1.44
	Fru 3-292 m24m-xxx	Mâle de 2,92 mm	Mâle de 2,4 mm	Dc -40 ghz	1.35
	Fru 3-24 m24m-xxx	Mâle de 2,4 mm	Mâle de 2,4 mm	Dc -40 ghz	1.35

FRA3 / GT2501 Ensemble de câbles de phase stable à faible perte (26,5 GHz)
	Structure Diamètre du matériau (mm)
	1	Chef d'orchestre intérieur	Acier vêtu de cuivre argenté	1.45±0.05
	2	Isolant	Ptfe solide	3.99±0.05
	3	Blindage intérieur	Bande de cuivre plaquée en argent	4.19±0.05
	4	Blindage extérieur	Tressage de fil de cuivre plaqué argenté	4.42±0.05
	5	veste	Fep	5.21±0.13

Atténuation, puissance (condition d'essai à 20 degrés au niveau de la mer)
Fréquence (GHz)	1	5	10	18	26.5
Atténuation (db / m)	0.26	0.52	0.76	1.05	1.28
Puissance (w)	800	350	---	100	---

Propriétés électriques et mécaniques
Fréquence (GHz)	Impédance (ω)	Taux de transmission	Capacitance	Blindage	Température de fonctionnement gamme	Rayon de flexion minimum	Mécanique stabilité de la phase
26.5	50	80.4%	86 pf / m	>100 dB	-65 degré ~ +165 degré	6,35 mm	10 GHz / 3 degrés 18 GHz / 5 degrés
Modèles communs et indicateurs techniques

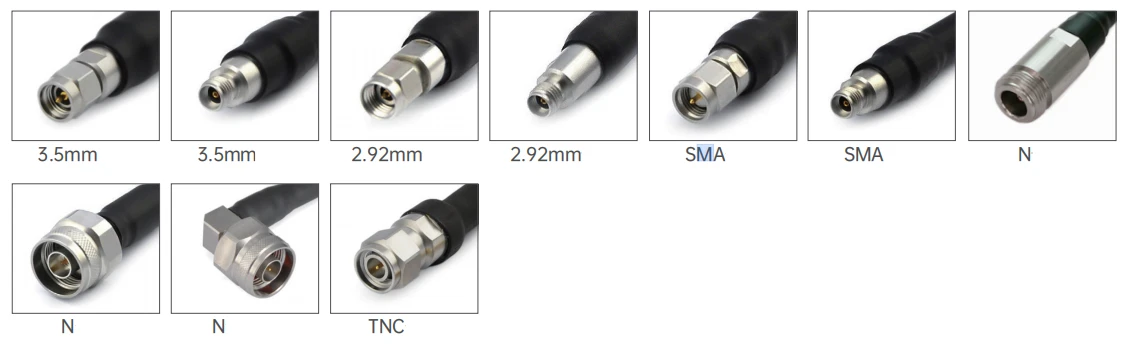

Image	Sku	Connecteur 1	Connecteur 2	Freqency	Perte de retour / VSWR

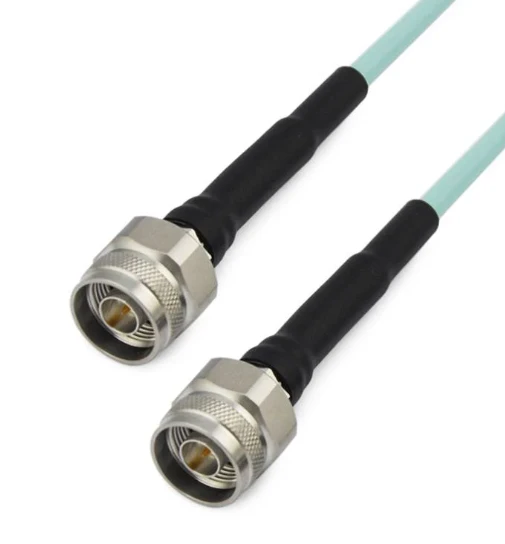

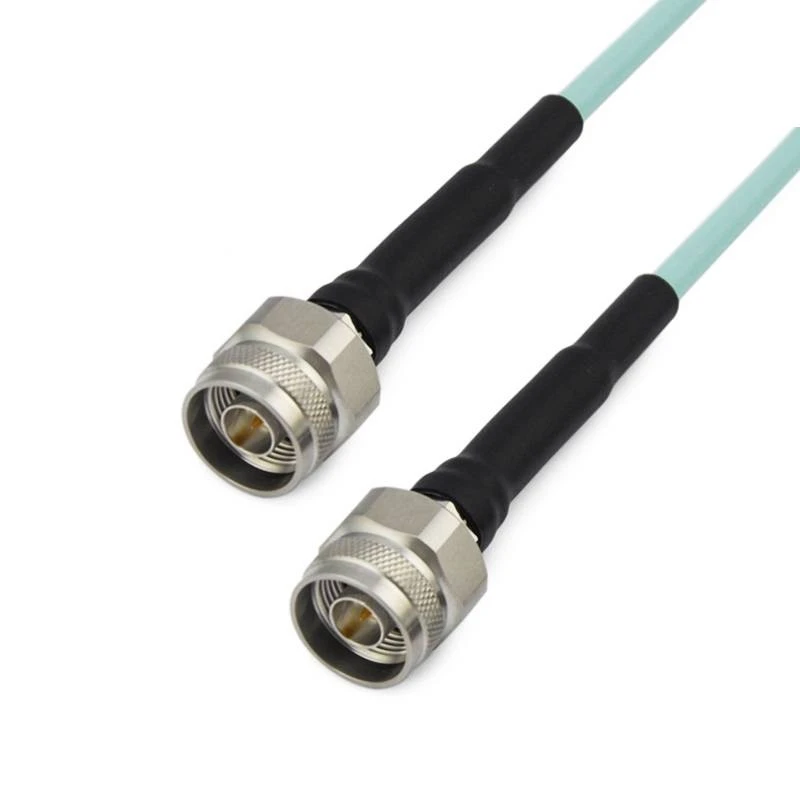

	Fra 3- nmnm-xxx	N mâle	N mâle	Dc -18 ghz	1.25

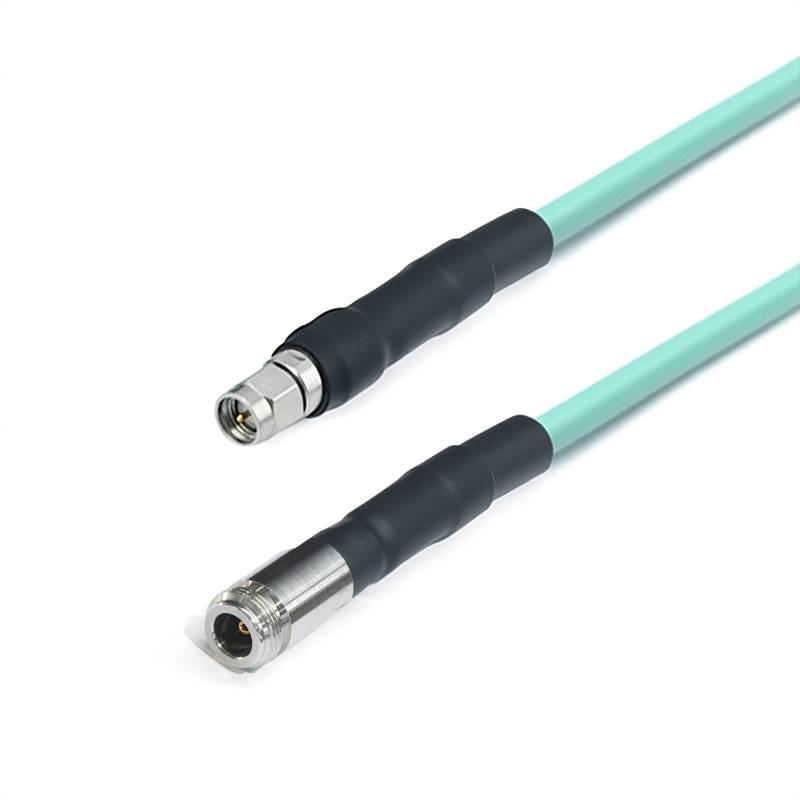

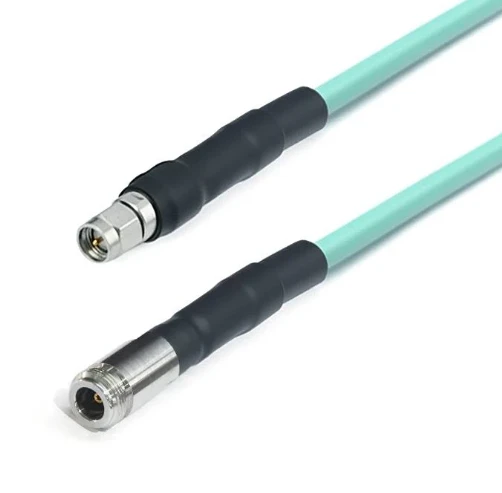

	Fra 3- nfsmm-xxx	N femelle	Mâle SMA	Dc -18 ghz	1.25

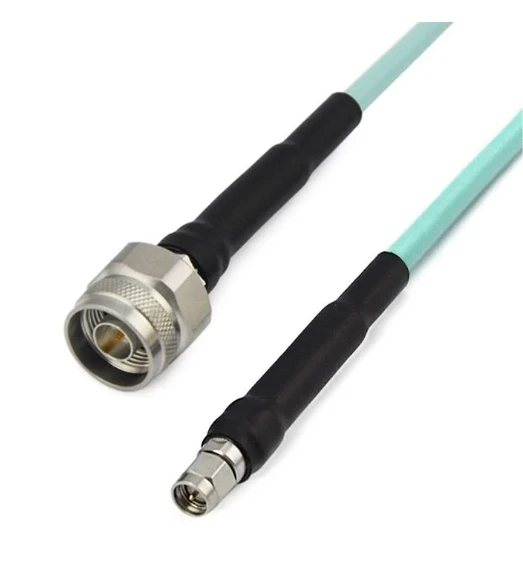

	Fra 3- nmsmm-xxx	N mâle	Mâle SMA	Dc -18 ghz	1.25

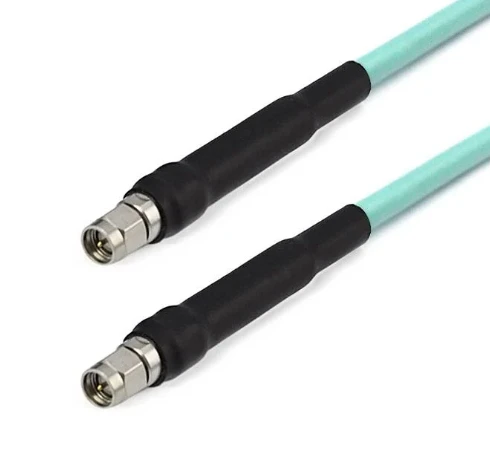

	Fra 3- smmsmm-xxx	Mâle SMA	Mâle SMA	Dc -18 ghz	1.25

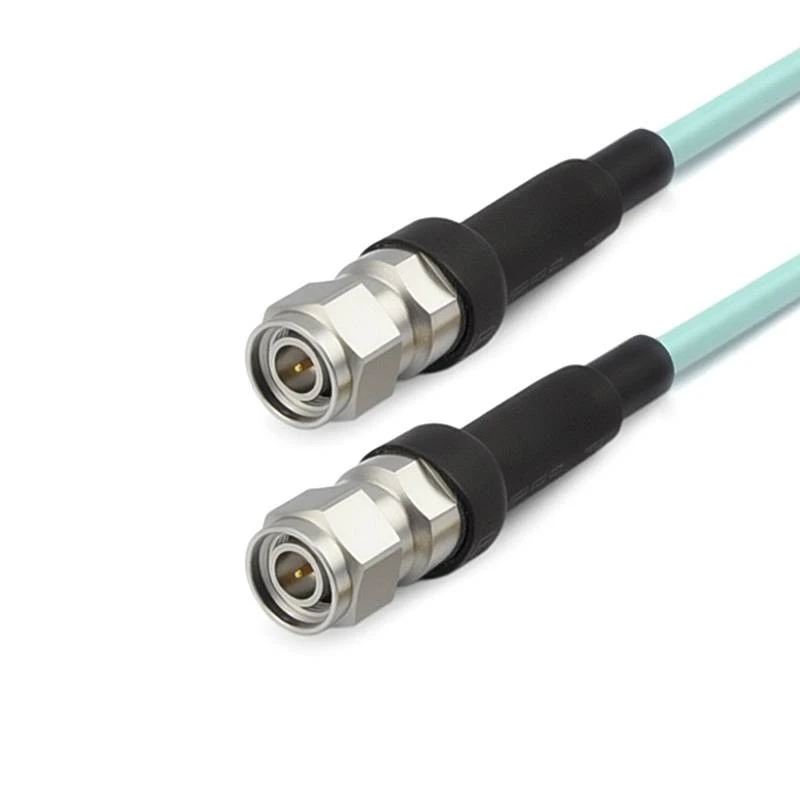

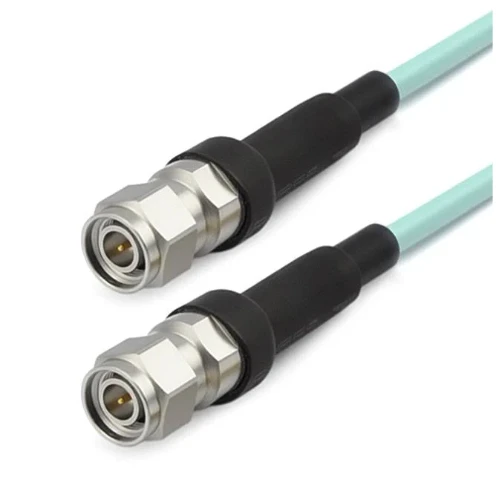

	Fra 3- tncmtncm-xxx	Mâle tnc	Mâle tnc	Dc -18 ghz	1.30
